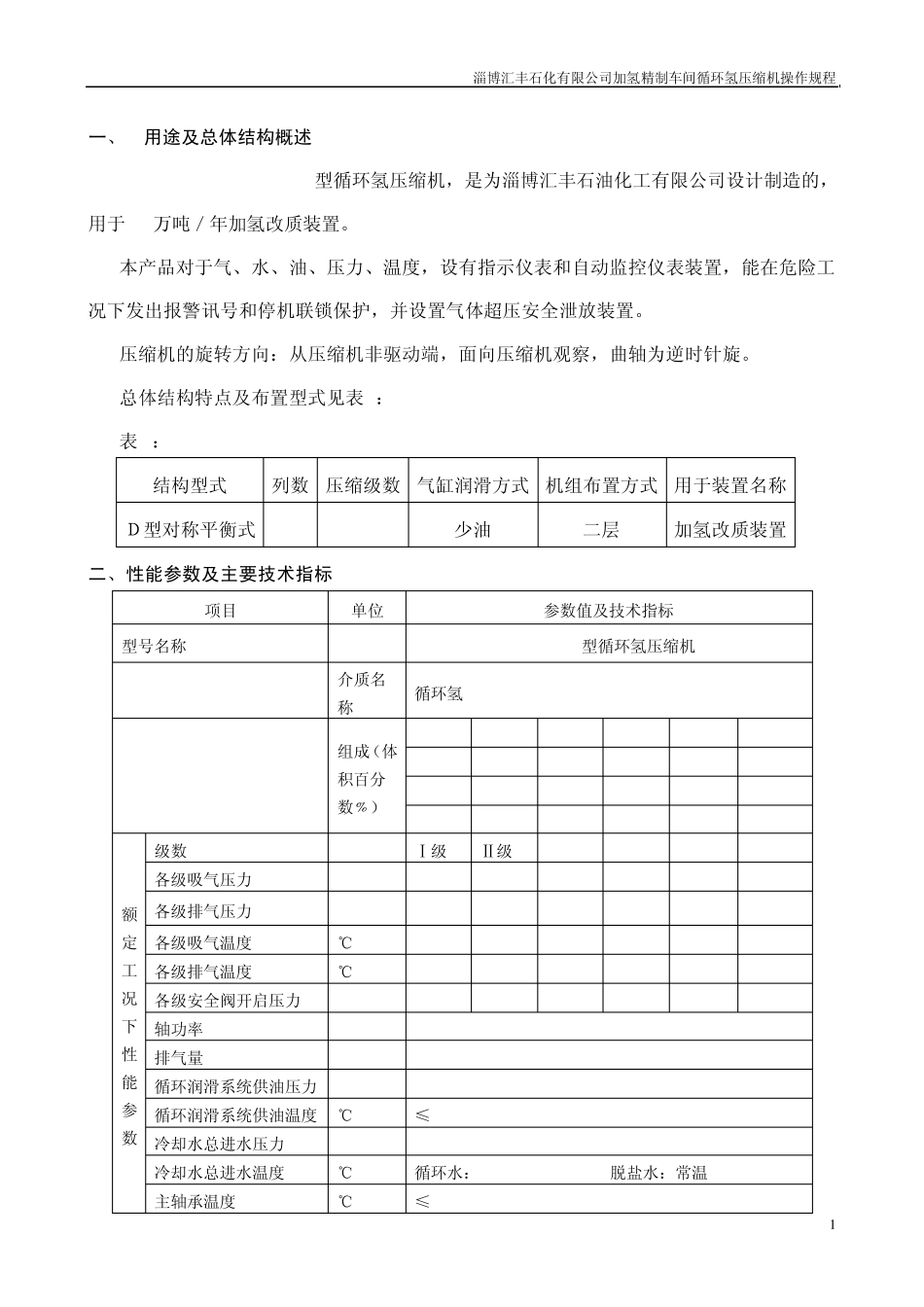

淄博汇丰石化有限公司加氢精制车间循环氢压缩机操作规程 1 一、 用途及总体结构概述 2D40-16.3/104-126-BX型循环氢压缩机，是为淄博汇丰石油化工有限公司设计制造的，用于 35万吨／年加氢改质装置。 本产品对于气、水、油、压力、温度，设有指示仪表和自动监控仪表装置，能在危险工况下发出报警讯号和停机联锁保护，并设置气体超压安全泄放装置。 压缩机的旋转方向：从压缩机非驱动端，面向压缩机观察，曲轴为逆时针旋。 总体结构特点及布置型式见表1： 表 1： 结构型式 列数 压缩级数 气缸润滑方式 机组布置方式 用于装置名称 Ｄ型对称平衡式 2 1 少油 二层 加氢改质装置 二、性能参数及主要技术指标 项目 单位 参数值及技术指标 型号名称 2D40-16.3/104-126-BX型循环氢压缩机 介质名称 循环氢 组成（体积百分数﹪） H2 H2O H2S n-C5H12 n-C4H10 CH4 94.294 0.0908 0.7163 0.2331 0.1711 3.1471 C2H6 C3H8 i-C4H10 0.5702 0.546 0.2313 额定工况下性能参数 级数 Ⅰ级 Ⅱ级 各级吸气压力 MPa(G) 10.4 各级排气压力 MPa(G) 12.6 各级吸气温度 ℃ 45 各级排气温度 ℃ 65 各级安全阀开启压力 MPa(G) 13.6 轴功率 KW 734 排气量 Nm3/h 84063 循环润滑系统供油压力 MPa(G) 0.4 循环润滑系统供油温度 ℃ ≤45 冷却水总进水压力 MPa(G) 0.5 冷却水总进水温度 ℃ 循环水：32 脱盐水：常温 主轴承温度 ℃ ≤65 淄博汇丰石化有限公司加氢精制车间循环氢压缩机操作规程 2 活塞杆摩擦表面温度 ℃ ≤100 振动烈度 mm/s ≤18 噪声 dB/(A) ≤85（声压级） 曲轴转速 r/min 333 结构参数 活塞行程 mm 320 气缸直径 mm Ⅰ级:240 活塞杆直径 mm 95 填料充氮压力 MPa(G) 0.1 消耗指标 冷却水消耗量 T/h 循环水：12.6 软化水：2 循环油量 L/min 100 注油器最大注油量 g/h 254 氮气消耗量 Nm3/h 14 重量 主机 kg 46834 辅机 kg 2161 管路 kg 2697 附件 kg 最重零件 kg 电机：24000 机组外型尺寸 mm 7850×2260×6370 传动方式 电机驱动，直联 电动机 型号名称 增安型同步电动机TAW1050-18/2150 额定转速 r/min 333 额定电压 KV 10 额定功率 KW 1050 防爆标志 EⅡT3 重量 kg 24000 三、压缩机主要零部件结构简介 淄博汇丰石化有限公司加氢精制车间循环氢压缩机操作规程 3 3．1基本部分 ...
