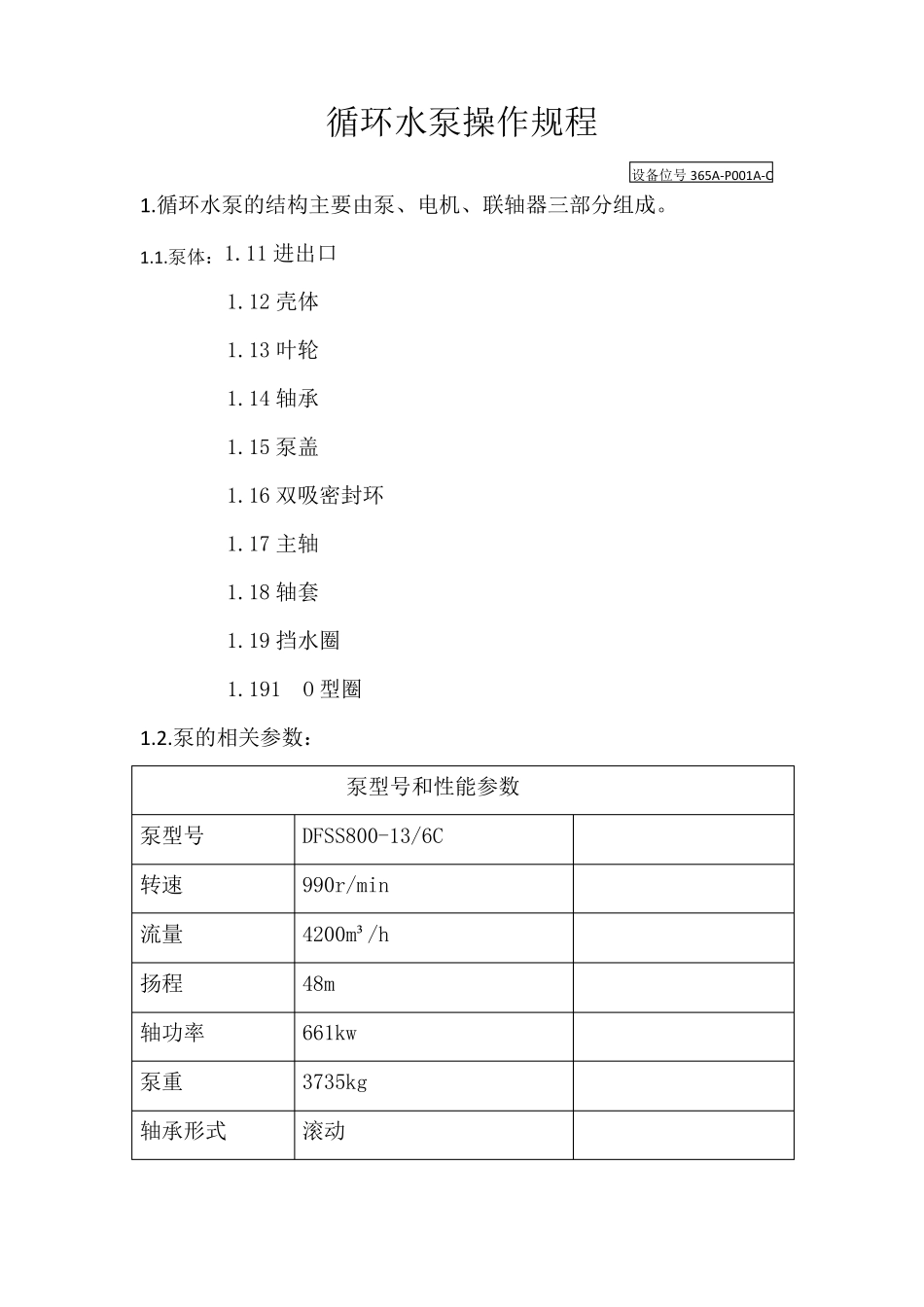

循环水泵操作规程 设备位号365A-P001A-C 1.循环水泵的结构主要由泵、电机、联轴器三部分组成。 1.1.泵体：1.11 进出口 1.12 壳体 1.13 叶轮 1.14 轴承 1.15 泵盖 1.16 双吸密封环 1.17 主轴 1.18 轴套 1.19 挡水圈 1.191 O 型圈 1.2.泵的相关参数： 泵型号和性能参数 泵型号 DFSS800-13/6C 转速 990r/min 流量 4200m³/h 扬 程 48m 轴功 率 661kw 泵重 3735kg 轴承形 式 滚 动 1.3.功能及原理： DFSS 双吸泵属于离心泵的范畴，主要过流部分手吸水室、叶轮和压水室。吸水室位于叶轮的进水口前面，起到把介质引向叶轮的作用；压水室是半螺旋形压水室（蜗壳式）形式；叶轮是泵最重要的元件，是过流部件的心脏，叶轮由盖板和叶片组成。泵工作前。先将泵内充满介质，然后启动泵，叶轮快速转动，叶轮的叶片驱使介质转动，介质转动时依靠惯性向叶轮外缘流去，同时叶轮从吸入室吸进介质，在这一过程中，叶轮中的介质绕流叶片，在绕流运动中介质作用一升力大于叶片，反过来叶片以一个与此升力大小相等、方向相反的力作用于介质，这个力对介质做功，使介质得到能量而流出叶轮，这时介质的功能与压能均增大。泵就是依靠旋转叶轮对介质作用把原动机的机械能传递给介质。由于泵的作用介质从叶轮进口流向出口的过程中，气速度能和压力能都得到增加，被叶轮排出的介质经过压出室，大部分速度能转换成压力能，然后沿排出管路输送出去，这时，叶轮进口处因介质的排出而形成真空或低压，吸水池中的介质在液面压力（大气压）的作用下，被压入叶轮的进口，于是，旋转着的叶轮就连续不断地吸入和排出介质。 2.开车： 2.1 开车前具备的条件 确认水池水位的高度满足循环水泵的启动要求，确认水泵入口阀 打 开 ，水泵壳体 排放 阀 进行 排气，直 到水流出，没 有 汽 包 为 止 。 对水泵进行 手动盘 车 ，应 转动灵 活 ，无 卡 阻 现 象 通 知 运行 操 作工到现场确认，检验各个阀门的工作性能是否无误，如有问题，找相关专业人员及时处理。 2 .2 开车前的检查 2.2.1 开机前确保泵及其管道不能有泄漏，如有泄漏，特别是在吸入管处，能降低泵的运行效率并影响泵在开机前的灌水。 2.2.2．点动，检查电机的转向是否正确，电机转向一定要符合电机机壳上的箭头方向。 *检查电机转向前，应移开联轴器隔片或柱销 注意 与泵脱开，点动电机。如果电机转动方向与产品要求的转动方向不一致，...
