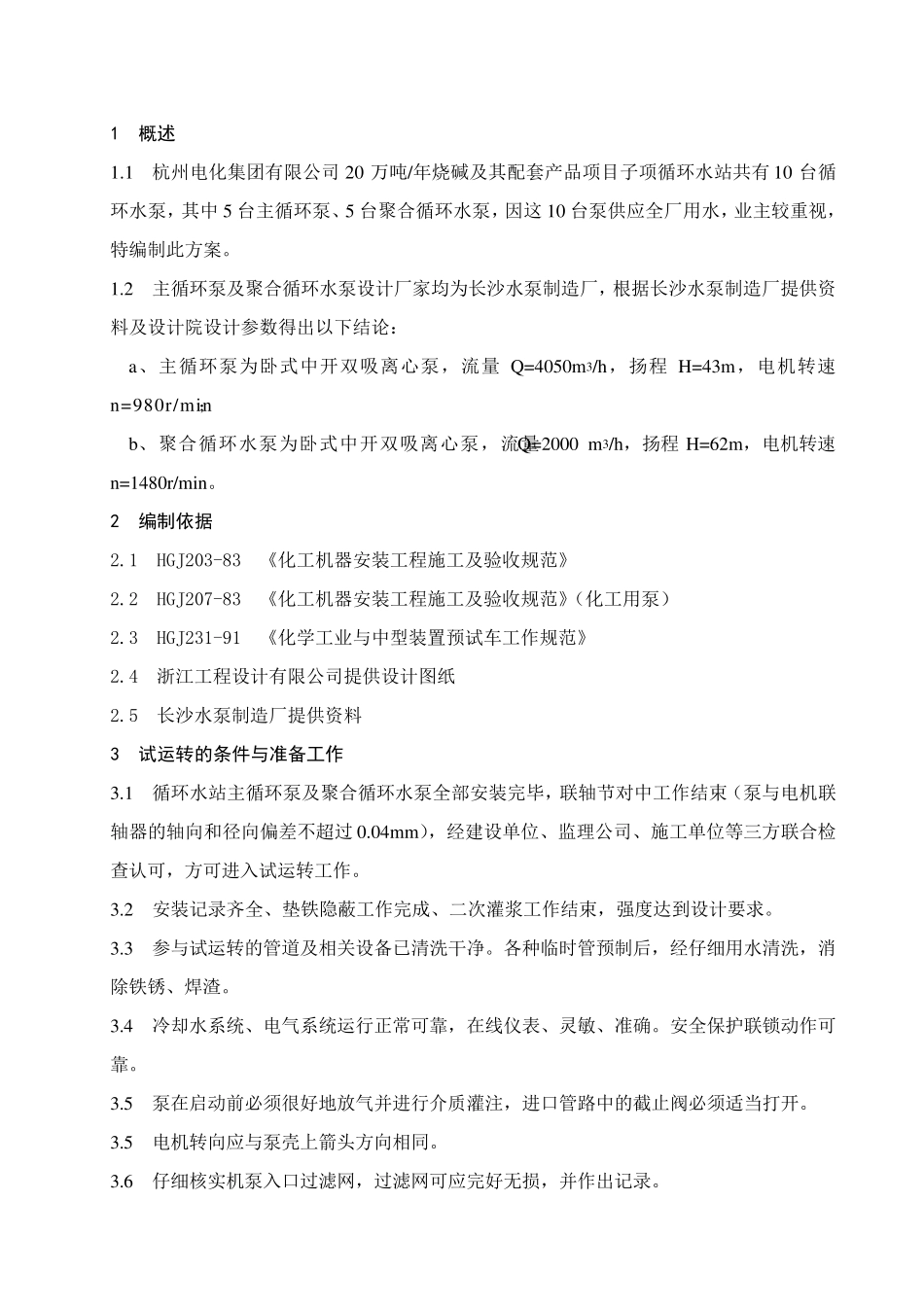

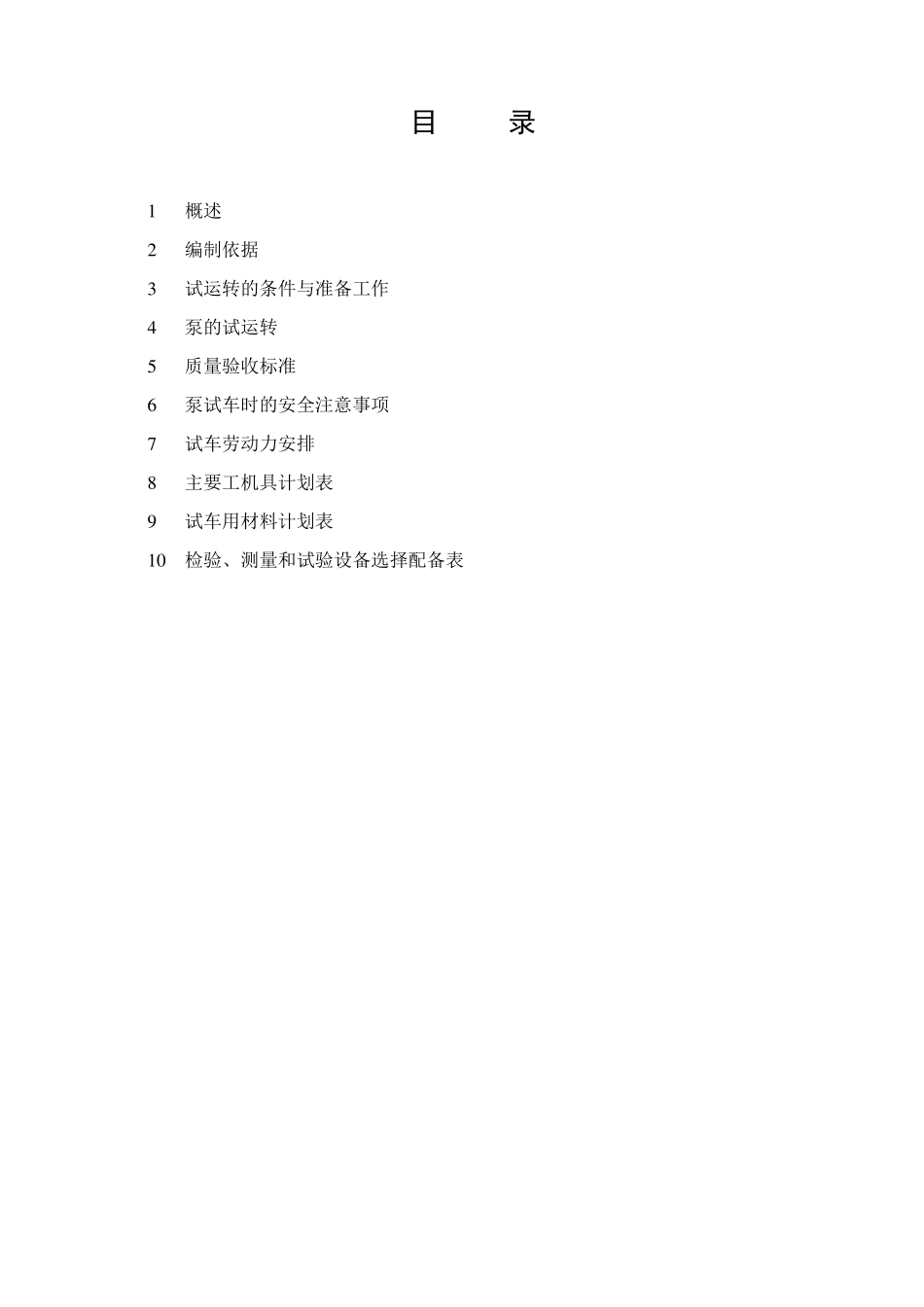

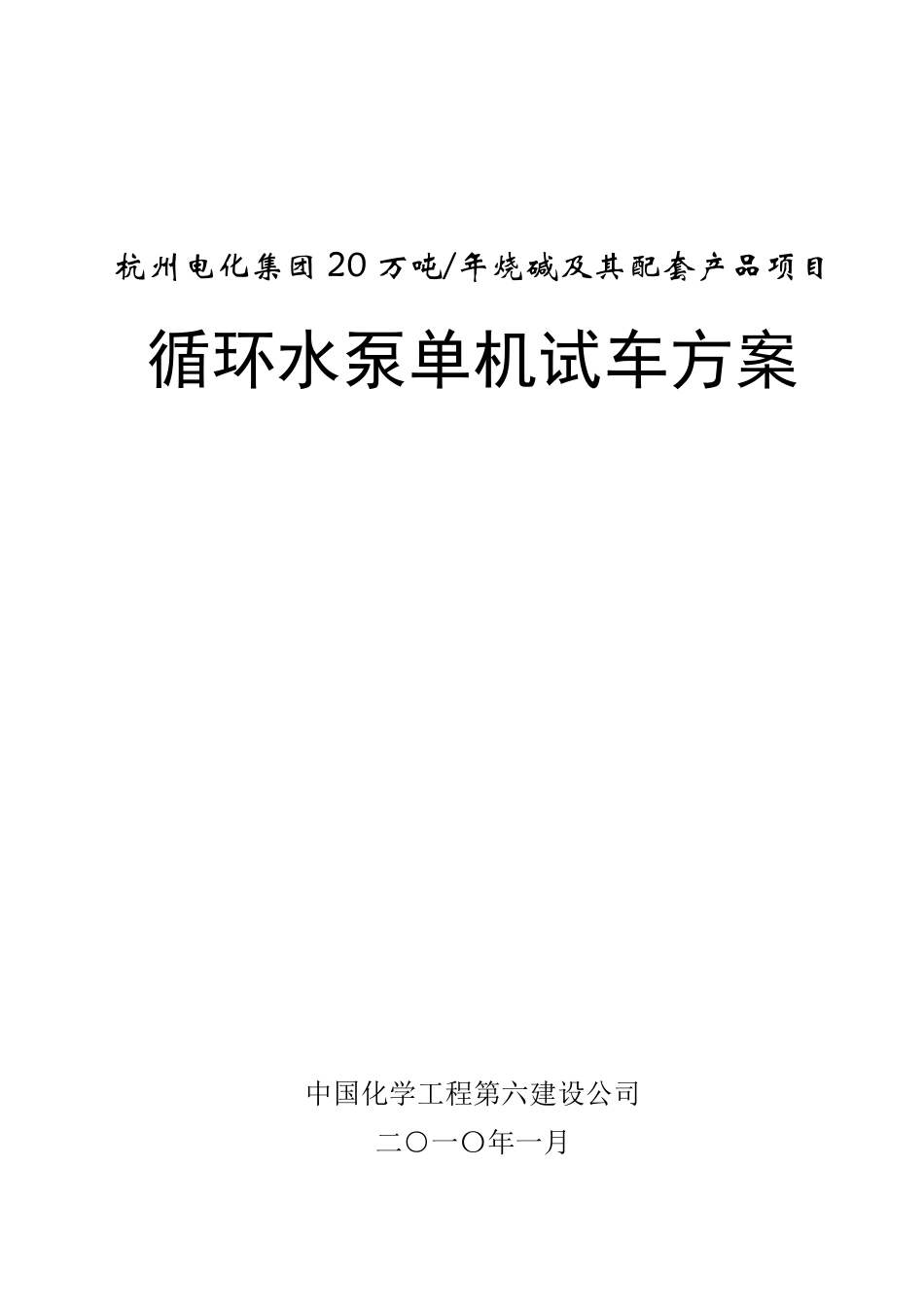

杭 州 电 化 集 团 20 万 吨 /年 烧 碱 及 其 配 套 产 品 项 目 循环水泵单机试车方案 中国化学工程第六建设公司 二○一〇年一月 目 录 1 概述 2 编制依据 3 试运转的条件与准备工作 4 泵的试运转 5 质量验收标准 6 泵试车时的安全注意事项 7 试车劳动力安排 8 主要工机具计划表 9 试车用材料计划表 1 0 检验、测量和试验设备选择配备表 1 概述 1.1 杭州电化集团有限公司20 万吨/年烧碱及其配套产品项目子项循环水站共有10 台循环水泵，其中5 台主循环泵、5 台聚合循环水泵，因这 10 台泵供应全厂用水，业主较重视，特编制此方案。 1.2 主循环泵及聚合循环水泵设计厂家均为长沙水泵制造厂，根据长沙水泵制造厂提供资料及设计院设计参数得出以下结论： a、主循环泵为卧式中开双吸离心泵，流量 Q=4050m3/h，扬程 H=43m，电机转速n=980r/min； b、聚合循环水泵为卧式中开双吸离心泵，流量Q=2000 m3/h，扬程 H=62m，电机转速n=1480r/min。 2 编制依据 2.1 HGJ203-83 《化工机器安装工程施工及验收规范》 2.2 HGJ207-83 《化工机器安装工程施工及验收规范》（化工用泵） 2.3 HGJ231-91 《化学工业与中型装置预试车工作规范》 2.4 浙江工程设计有限公司提供设计图纸 2.5 长沙水泵制造厂提供资料 3 试运转的条件与准备工作 3.1 循环水站主循环泵及聚合循环水泵全部安装完毕，联轴节对中工作结束（泵与电机联轴器的轴向和径向偏差不超过0.04mm），经建设单位、监理公司、施工单位等三方联合检查认可，方可进入试运转工作。 3.2 安装记录齐全、垫铁隐蔽工作完成、二次灌 浆 工作结束，强 度 达 到 设计要 求 。 3.3 参与试运转的管 道 及相 关 设备 已 清 洗 干 净 。各 种 临 时 管 预制后 ，经仔 细 用水清 洗 ，消除 铁锈 、焊 渣 。 3.4 冷 却 水系 统 、电气 系 统 运行 正 常 可靠 ，在 线 仪 表 、灵 敏 、准 确 。安全保 护 联锁 动 作可靠 。 3.5 泵在 启 动 前 必 须 很 好 地 放 气 并 进行 介 质 灌 注 ，进口 管 路 中的截 止 阀 必 须 适 当 打 开。 3.5 电机转向应与泵壳 上 箭 头 方向相 同 。 3.6 仔 细 核 实 机泵入口 过滤 网 ，过滤 网 可应完好 无 损 ，并 作出记录。 3 .7 泵所用润滑油按油类分别贴签保存，将油贮于干...
