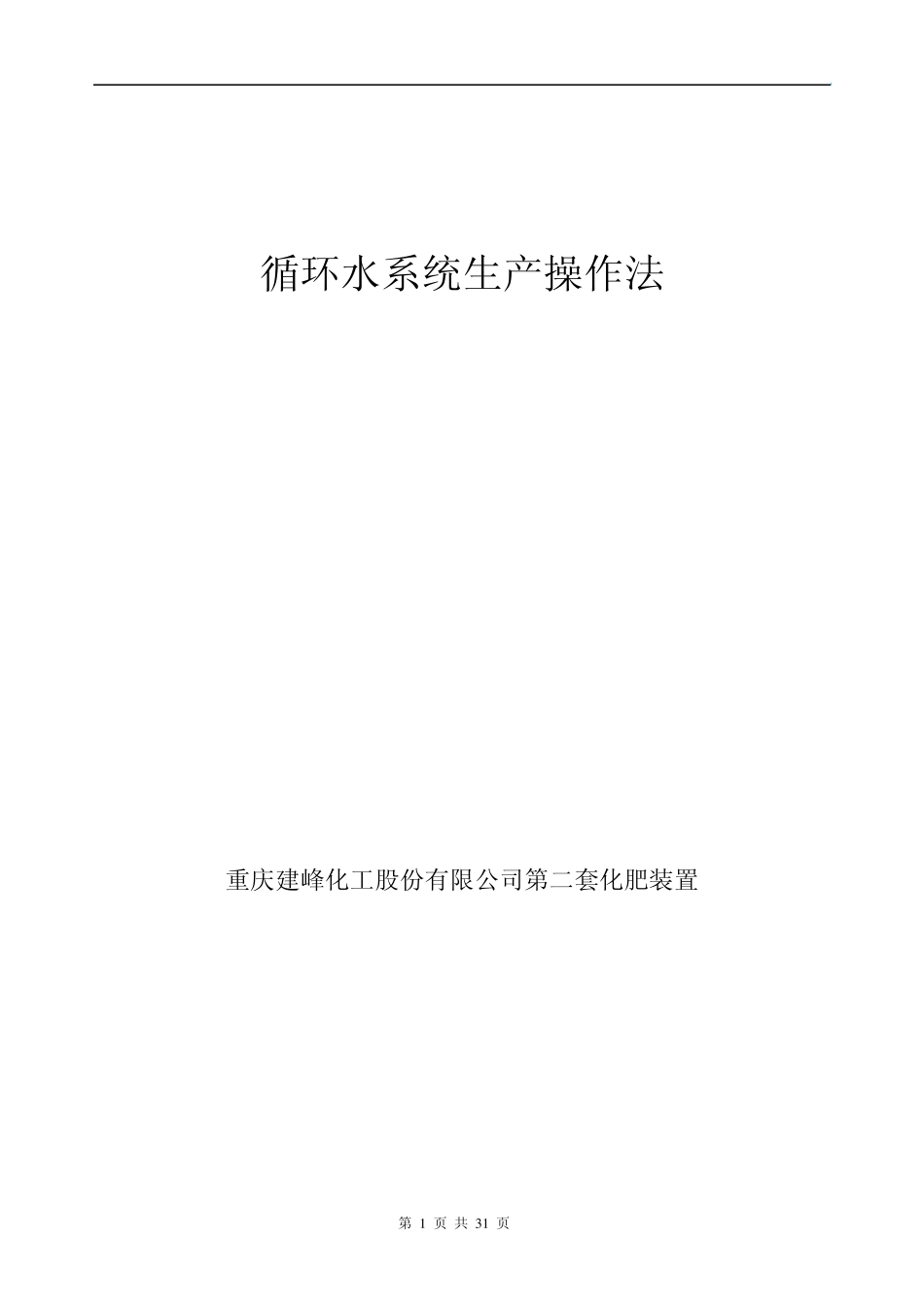

循环水系统生产操作法

第 1 页 共 3 1 页 循环水系统生产操作法 重庆建峰化工股份有限公司第二套化肥装置 第 2 页 共 31 页 1 范围 本操作法规定了重庆建峰化工股份有限公司第二套化肥装置循环水系统的工序划分、工艺流程、主装置操作法、事故处理及安全注意事项等。 本操作法适用重庆建峰化工股份有限公司第二套化肥装置循环水系统。 2 概述 2.1 主要产品叙述及常用术语 2.1.1主要产品 循环冷却水系统的主要产品为循环冷却水（以下简称循环水），其主要指标如下： 浊度≤20mg/L 有机磷（以PO43-计）1.8～2.5 mg/L PH：6.80～9.50 浓缩倍数 4.5～5.5 异养菌≤1×105个/mL 生物粘泥≤3mL/m3 ∑Fe ≤1.0mg/L 2.1.2 常用术语 PH——是指水中H+浓度的负对数，即PH=-Lg[H+]。 浊度——是指水中悬浮物或胶体对光产生散射作用的大小，其单位为mg/L。 电导率——水的电导率是指1cm3（立方体）水的电阻值的倒数，它是反映水中杂质含量的指标,其单位为微欧姆·厘米的倒数,简写为µs/cm。 浓缩倍数——指循环水中某物质的浓度与补充水中相应物质的浓度之比，即N=C循/C补 。 2.2 工序划分及任务 2.2.1工序划分 循环冷却水系统主要由七座冷却塔（含七台冷却塔风机）、五台循环水泵、两台旁滤水泵、五座重力式无阀滤池、集水池、吸水池、一套自动加药装置、一套加氯装置及氯气吸收装置、一套硫酸卸酸加酸装置、一套智能监测换热器、循环水系统管网、水冷换热器（冷却水换热器及其进出口阀等不归属于供水车间循环水岗位操作管理）等组成。 2.2.2 岗位任务 循环水岗位的主要任务是向合成、尿素装置提供水质合格、压力、流量、温度都符合工艺要求的冷却水，同时将各界区返回的冷却水经过冷却塔，将温度从43ºC降低至33ºC，再经循环水泵升压送往合成尿素装置循环使用。 2.3 工艺流程简述 2.3.1 主要工艺流程 循环水系统向合成装置、尿素装置等工艺界区提供足量合格的循环冷却水。循环水通过循环水泵升压送至合成尿素装置使用后返回冷却塔，依次经过冷却塔内的配水管和喷嘴喷洒在填料上成水滴或水膜，从而扩大了水与空气的接触面积和延长了水与空气的接触时间。循环水在下降过程中与冷却塔风机从冷却塔两侧抽进的冷空气进行热交换，促使其蒸发，从而带走热量。经冷却后的循环水储存在冷却塔塔下水池中，再经连通渠流进吸水池，再次经循环水泵升压后送至各用水装置，使水达到不断循环使用。 冷却水在循环使用过程中，由于蒸发损失、...
