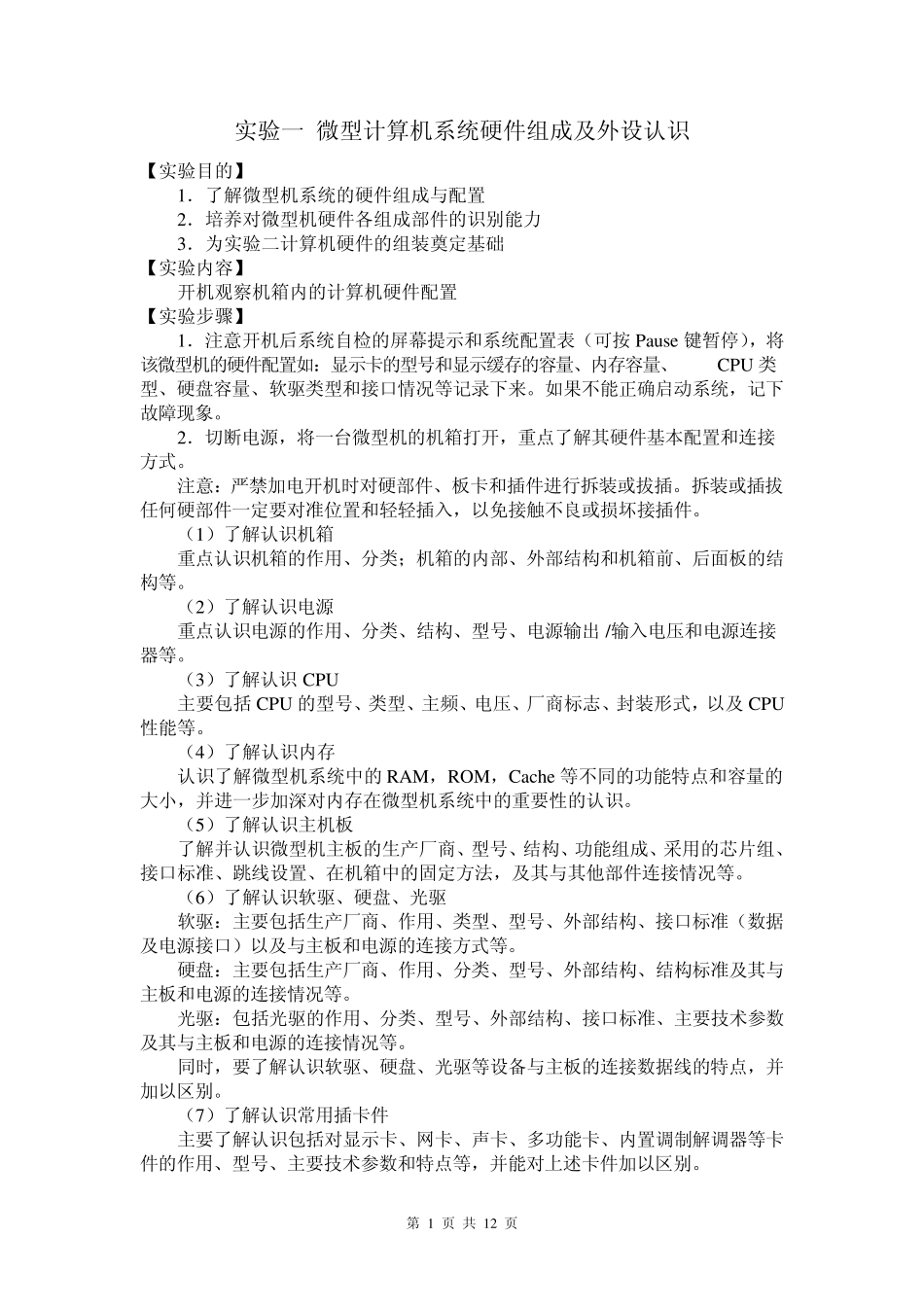

第 1 页 共 12 页 实验一 微型计算机系统硬件组成及外设认识 【实验目的】 1．了解微型机系统的硬件组成与配置 2．培养对微型机硬件各组成部件的识别能力 3．为实验二计算机硬件的组装奠定基础 【实验内容】 开机观察机箱内的计算机硬件配置 【实验步骤】 1．注意开机后系统自检的屏幕提示和系统配置表（可按Pause 键暂停），将该微型机的硬件配置如：显示卡的型号和显示缓存的容量、内存容量、CPU 类型、硬盘容量、软驱类型和接口情况等记录下来。如果不能正确启动系统，记下故障现象。 2．切断电源，将一台微型机的机箱打开，重点了解其硬件基本配置和连接方式。 注意：严禁加电开机时对硬部件、板卡和插件进行拆装或拔插。拆装或插拔任何硬部件一定要对准位置和轻轻插入，以免接触不良或损坏接插件。 （1）了解认识机箱 重点认识机箱的作用、分类；机箱的内部、外部结构和机箱前、后面板的结构等。 （2）了解认识电源 重点认识电源的作用、分类、结构、型号、电源输出 /输入电压和电源连接器等。 （3）了解认识CPU 主要包括 CPU 的型号、类型、主频、电压、厂商标志、封装形式，以及CPU性能等。 （4）了解认识内存 认识了解微型机系统中的RAM，ROM，Cache 等不同的功能特点和容量的大小，并进一步加深对内存在微型机系统中的重要性的认识。 （5）了解认识主机板 了解并认识微型机主板的生产厂商、型号、结构、功能组成、采用的芯片组、接口标准、跳线设置、在机箱中的固定方法，及其与其他部件连接情况等。 （6）了解认识软驱、硬盘、光驱 软驱：主要包括生产厂商、作用、类型、型号、外部结构、接口标准（数据及电源接口）以及与主板和电源的连接方式等。 硬盘：主要包括生产厂商、作用、分类、型号、外部结构、结构标准及其与主板和电源的连接情况等。 光驱：包括光驱的作用、分类、型号、外部结构、接口标准、主要技术参数及其与主板和电源的连接情况等。 同时，要了解认识软驱、硬盘、光驱等设备与主板的连接数据线的特点，并加以区别。 （7）了解认识常用插卡件 主要了解认识包括对显示卡、网卡、声卡、多功能卡、内置调制解调器等卡件的作用、型号、主要技术参数和特点等，并能对上述卡件加以区别。 第 2 页 共 1 2 页 （8 ）了解认识常用外部设备 重点对显示器、键盘、鼠标、打印机、扫描仪、外置调制解调器、音箱等常用外设的作用、分类、型号、主要接口标准及其与主机的连接方法等...
