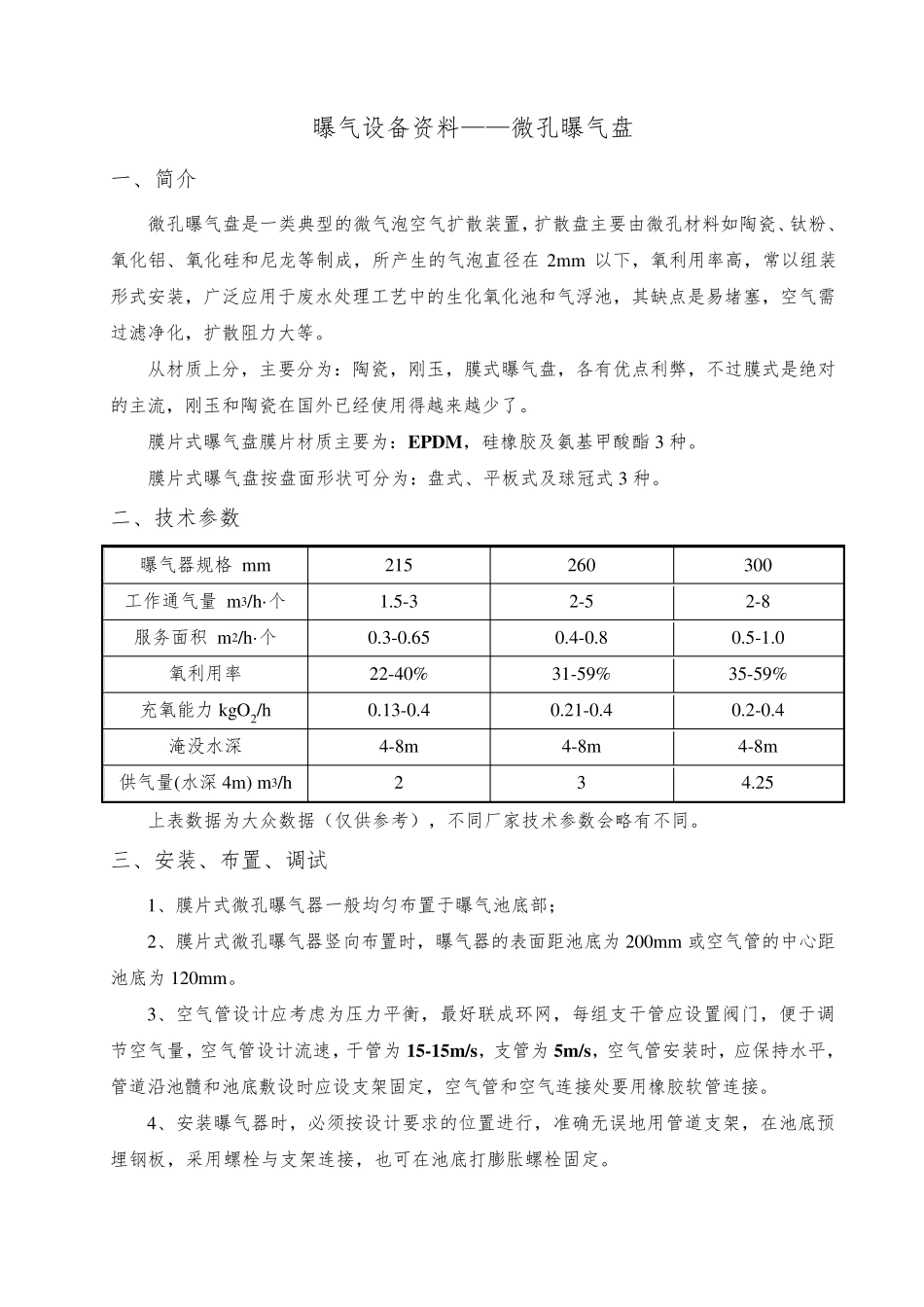

微孔曝气盘资料_第1页
1/6

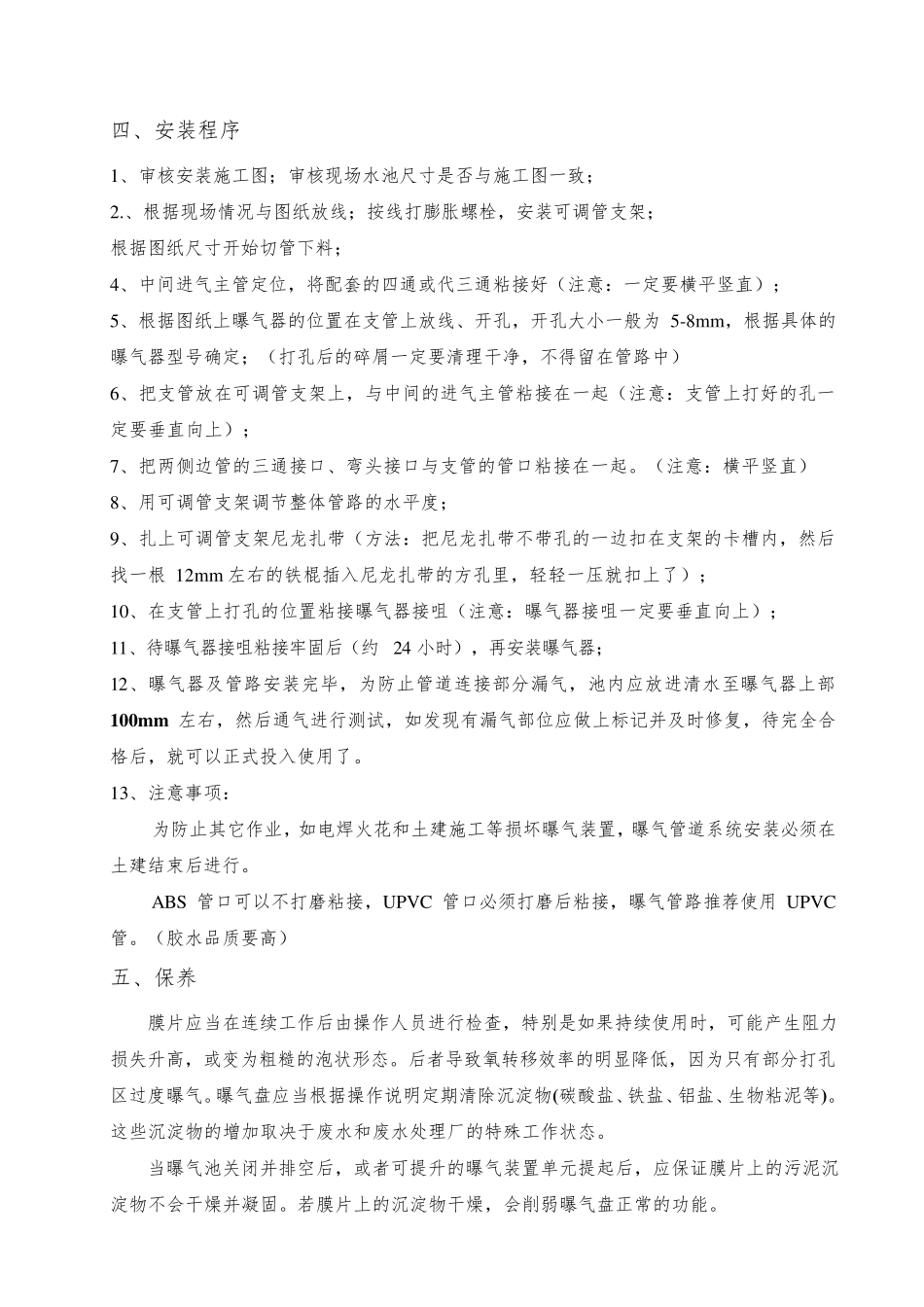

微孔曝气盘资料_第2页
2/6

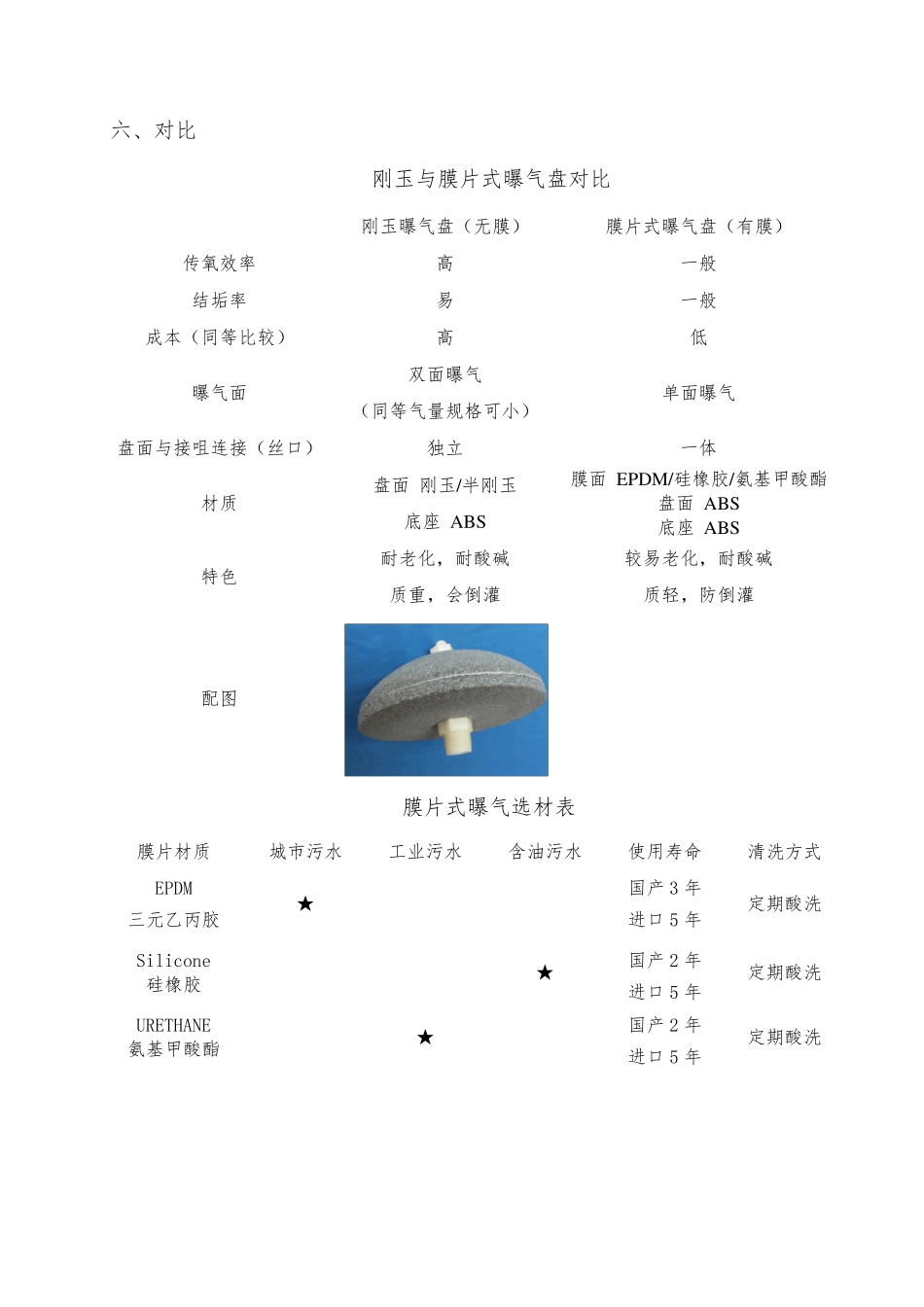

微孔曝气盘资料_第3页
3/6
曝气设备资料——微孔曝气盘 一、简介 微孔曝气盘是一类典型的微气泡空气扩散装置,扩散盘主要由微孔材料如陶瓷、钛粉、氧化铝、氧化硅和尼龙等制成,所产生的气泡直径在 2mm 以下,氧利用率高,常以组装形式安装,广泛应用于废水处理工艺中的生化氧化池和气浮池,其缺点是易堵塞,空气需过滤净化,扩散阻力大等。 从材质上分,主要分为:陶瓷,刚玉,膜式曝气盘,各有优点利弊,不过膜式是绝对的主流,刚玉和陶瓷在国外已经使用得越来越少了。 膜片式曝气盘膜片材质主要为:EPDM,硅橡胶及氨基甲酸酯 3 种。 膜片式曝气盘按盘面形状可分为:盘式、平板式及球冠式 3 种。 二、技术参数 曝气器规格 mm 215 260 300 工作通气量 m3/h·个 1.5-3 2-5 2-8 服务面积 m2/h·个 0.3-0.65 0.4-0.8 0.5-1.0 氧利用率 22-40% 31-59% 35-59% 充氧能力 kgO2/h 0.13-0.4 0.21-0.4 0.2-0.4 淹没水深 4-8m 4-8m 4-8m 供气量(水深 4m) m3/h 2 3 4.25 上表数据为大众数据(仅供参考),不同厂家技术参数会略有不同。 三、安装、布置、调试 1、膜片式微孔曝气器一般均匀布置于曝气池底部; 2、膜片式微孔曝气器竖向布置时,曝气器的表面距池底为 200mm 或空气管的中心距池底为 120mm。 3、空气管设计应考虑为压力平衡,最好联成环网,每组支干管应设置阀门,便于调节空气量,空气管设计流速,干管为 15-15m/s,支管为 5m/s,空气管安装时,应保持水平,管道沿池髓和池底敷设时应设支架固定,空气管和空气连接处要用橡胶软管连接。 4、安装曝气器时,必须按设计要求的位置进行,准确无误地用管道支架,在池底预埋钢板,采用螺栓与支架连接,也可在池底打膨胀螺栓固定。 四、安装程序 1、审核安装施工图;审核现场水池尺寸是否与施工图一致; 2.、根据现场情况与图纸放线;按线打膨胀螺栓,安装可调管支架; 根据图纸尺寸开始切管下料; 4、中间进气主管定位,将配套的四通或代三通粘接好(注意:一定要横平竖直); 5、根据图纸上曝气器的位置在支管上放线、开孔,开孔大小一般为 5-8mm,根据具体的曝气器型号确定;(打孔后的碎屑一定要清理干净,不得留在管路中) 6、把支管放在可调管支架上,与中间的进气主管粘接在一起(注意:支管上打好的孔一定要垂直向上); 7、把两侧边管的三通接口、弯头接口与支管的管口粘接在一起。(注意:横平竖直) 8、用可调管支架调节整体管路的水平度; 9、扎...
