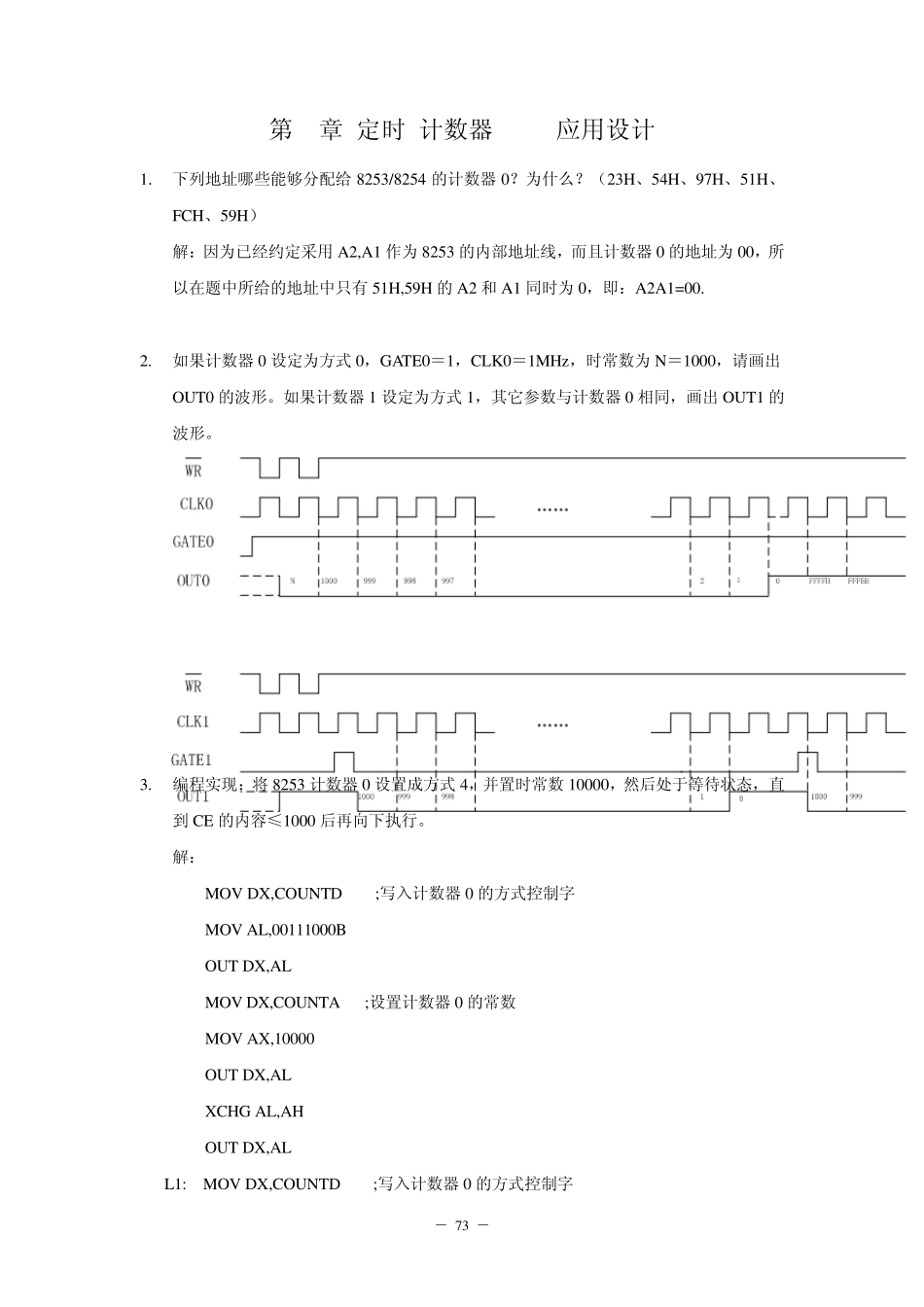

－ 73 － 第9章 定时/计数器8253应用设计 1. 下列地址哪些能够分配给8253/8254 的计数器0？为什么？（23H、54H、97H、51H、FCH、59H） 解：因为已经约定采用A2,A1 作为8253 的内部地址线，而且计数器0 的地址为00，所以在题中所给的地址中只有51H,59H 的A2 和A1 同时为0，即：A2A1=00. 2. 如果计数器0 设定为方式0，GATE0＝1，CLK0＝1MHz，时常数为N＝1000，请画出OUT0 的波形。如果计数器1 设定为方式1，其它参数与计数器0 相同，画出OUT1 的波形。 3. 编程实现：将8253 计数器0 设置成方式4，并置时常数10000，然后处于等待状态，直到CE 的内容≤1000 后再向下执行。 解： MOV DX,COUNTD ;写入计数器0 的方式控制字 MOV AL,00111000B OUT DX,AL MOV DX,COUNTA ;设置计数器0 的常数 MOV AX,10000 OUT DX,AL XCHG AL,AH OUT DX,AL L1: MOV DX,COUNTD ;写入计数器0 的方式控制字 － 74 － MOV AL,0H OUT DX,AL MOV DX,COUNTA ；读入CE IN AL,DX MOV AH,AL IN AL,DX XCHG AL,AH CMP AX,1000 ；判别CE 当前大小 JA L1 4. 利用8253 可以实现确定时间的延迟，编程实现延时10 秒的程序段（设可以使用的基准时钟为1MHz）。 解：本题使用计数器 0 和计数器 1，并且计数器 0 的输出 OUT0 作为计数器 1 的时钟输入CLK1. 程序如下： MOV DX,COUNTD ;写计数器 0 方式控制字 MOV AL,00110100B OUT DX,AL MOV DX,COUNTA MOV AX,10000 ;写计数器 0 时常数，分频得到 100Hz时钟频率 OUT DX,AL XCHG AL,AH OUT DX,AL MOV DX,COUNTD ；写计数器 1 方式控制字 MOV AL,01110000B OUT DX,AL MOV DX，COUNTB MOV AX,999 ；分频得到 0.1Hz时钟频率。（在方式 0 下，时常数为N 时， ；OUT 输出的低电平宽度为N+1). OUT DX,AL － 75 － XCHG AL,AH OUT DX,AL L1: ；延时 MOV DX,COUNTD ; 当前CE 的内容锁存到OL MOV AL,01000000B OUT DX,AL MOV DX,COUNTB IN AL,DX MOV AH,AL IN AL,DX XCHG AL,AH CMP AX,999 JNA L1 ；延时结束，则继续执行，否则，跳到L1,继续延时 …. 5. 比较8254方式0与方式4、方式1与方式5的区别？ 方式0与方式4 方式0 OUT端计数过程中为低,计数值减为 0时,输出变高 方式4 OUT端计数过程中为高，计数值减为 0时输出宽度为 1个 CLK的负脉冲 方式1与方式5 方...
