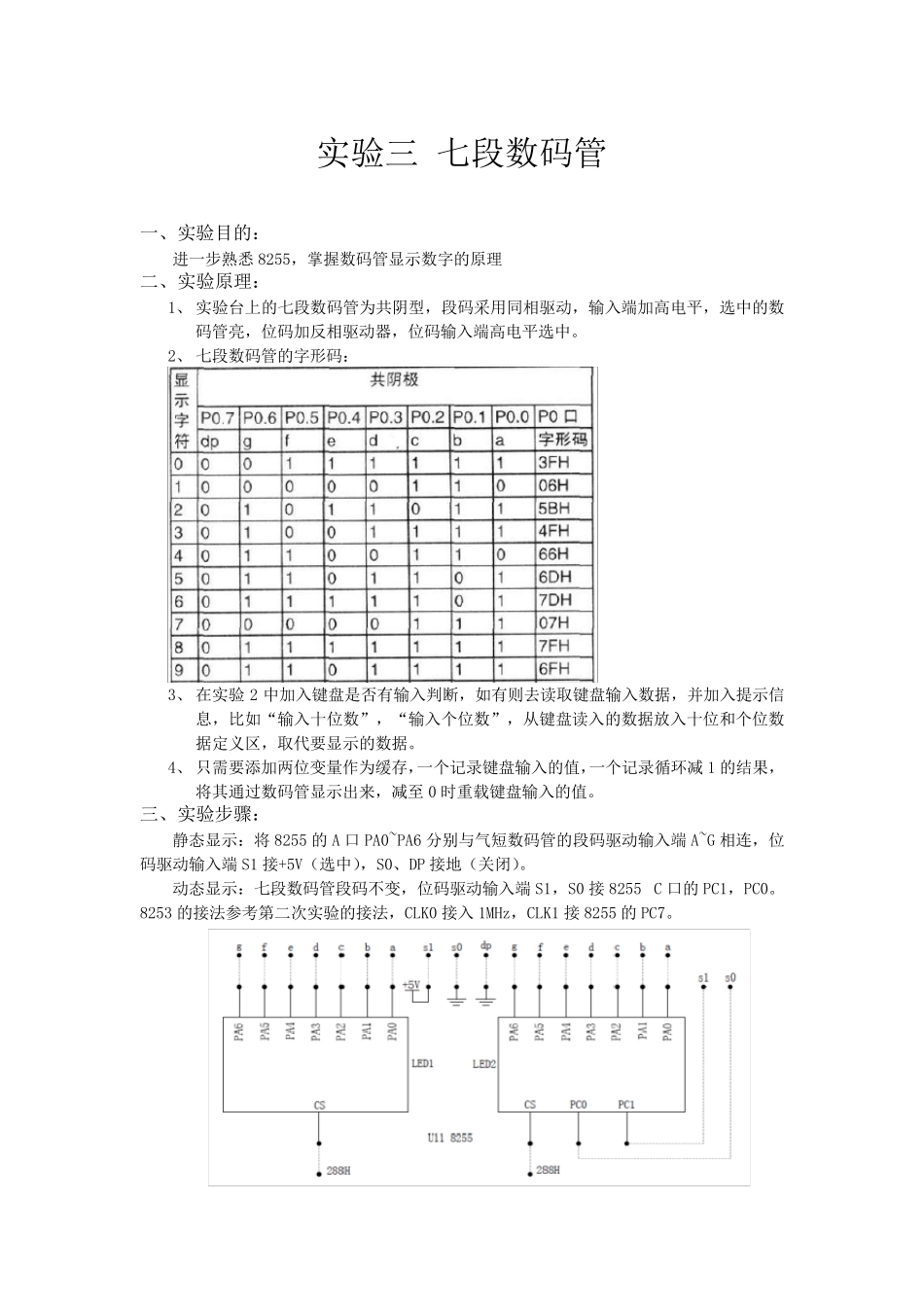

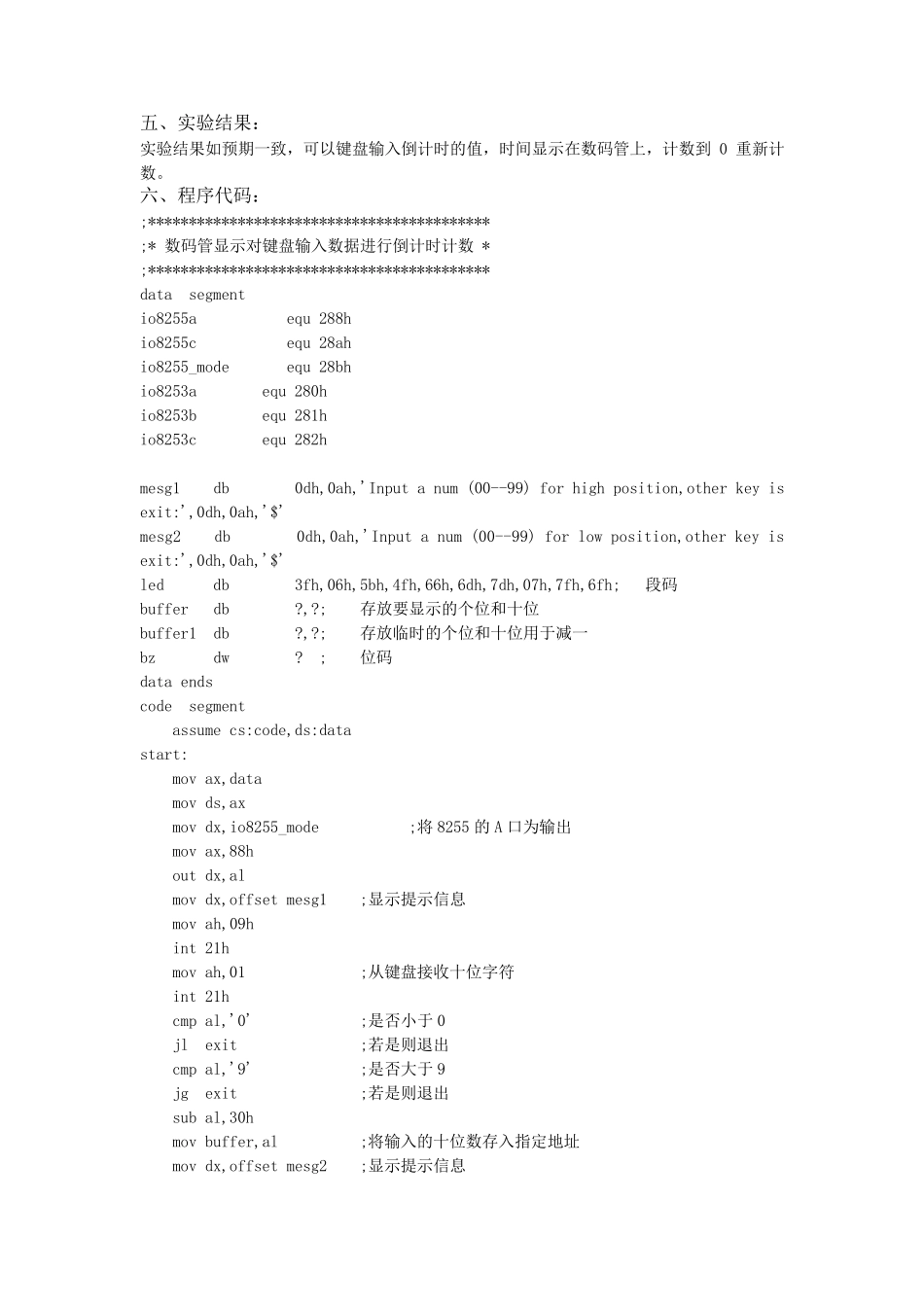

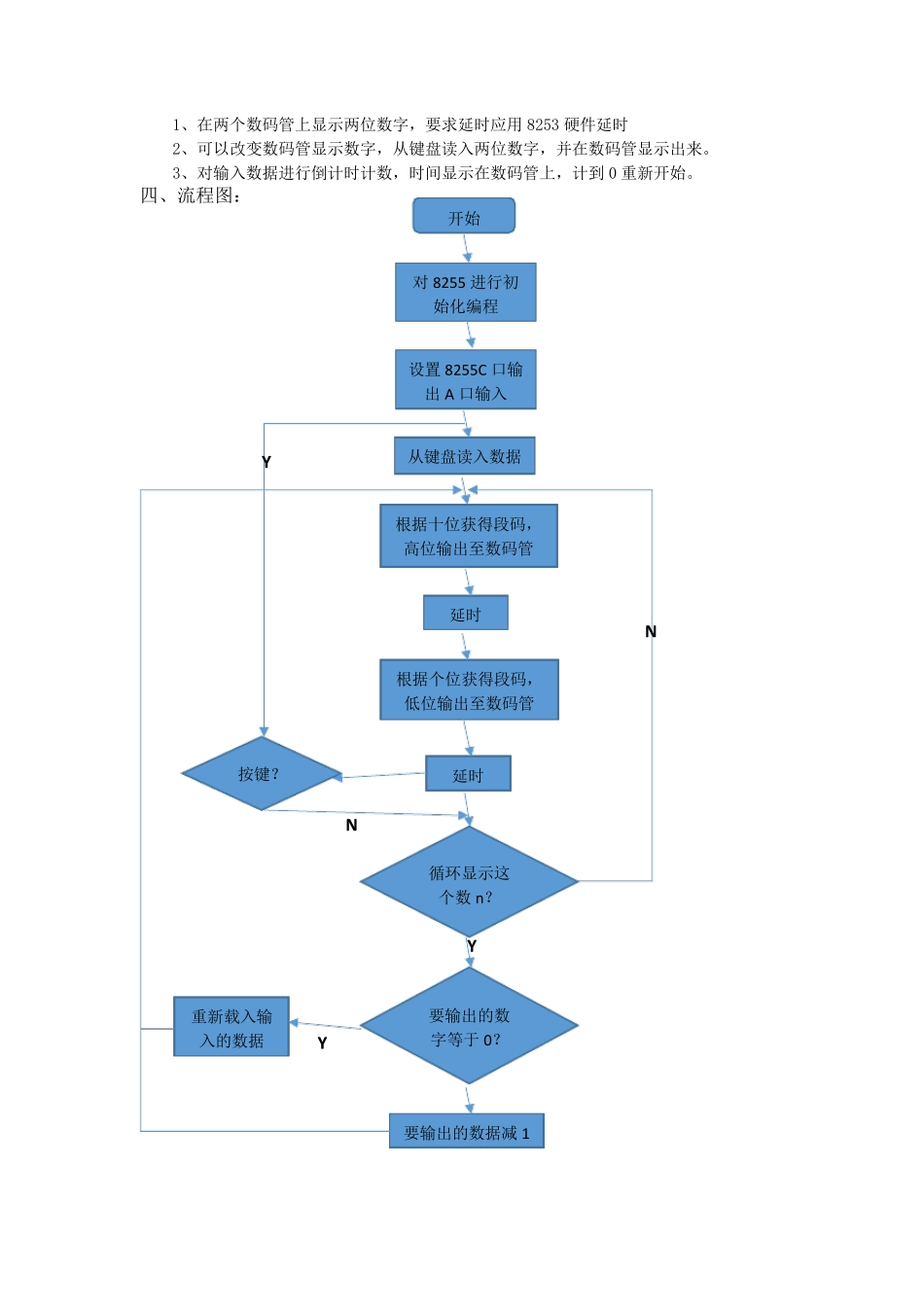

实验三 七段数码管 一、实验目的： 进一步熟悉8255，掌握数码管显示数字的原理 二、实验原理： 1、 实验台上的七段数码管为共阴型，段码采用同相驱动，输入端加高电平，选中的数码管亮，位码加反相驱动器，位码输入端高电平选中。 2、 七段数码管的字形码： 3、 在实验2 中加入键盘是否有输入判断，如有则去读取键盘输入数据，并加入提示信息，比如“输入十位数”，“输入个位数”，从键盘读入的数据放入十位和个位数据定义区，取代要显示的数据。 4、 只需要添加两位变量作为缓存，一个记录键盘输入的值，一个记录循环减 1 的结果，将其通过数码管显示出来，减至 0 时重载键盘输入的值。 三、实验步骤： 静态显示：将 8255 的A 口 PA0~PA6 分别与气短数码管的段码驱动输入端A~G 相连，位码驱动输入端S1 接+5V（选中），S0、DP 接地（关闭）。 动态显示：七段数码管段码不变，位码驱动输入端S1，S0 接 8255 C 口的PC1，PC0。8253 的接法参考第二次实验的接法，CLK0 接入1MHz，CLK1 接 8255 的PC7。 1、在两个数码管上显示两位数字，要求延时应用 8253 硬件延时 2、可以改变数码管显示数字，从键盘读入两位数字，并在数码管显示出来。 3、对输入数据进行倒计时计数，时间显示在数码管上，计到 0 重新开始。 四、流程图： Y N N Y Y 开始 对 8255 进行初始化编程 设置 8255C 口输出 A 口输入 从键盘读入数据 根据十位获得段码，高位输出至数码管 延时 根据个位获得段码，低位输出至数码管 延时 循环显示这个数 n？ 按键？ 要输出的数字等于 0？ 要输出的数据减 1 重新载入输入的数据 五、实验结果： 实验结果如预期一致，可以键盘输入倒计时的值，时间显示在数码管上，计数到 0 重新计数。 六、程序代码： ;****************************************** ;* 数码管显示对键盘输入数据进行倒计时计数 * ;****************************************** data segment io8255a equ 288h io8255c equ 28ah io8255_mode equ 28bh io8253a equ 280h io8253b equ 281h io8253c equ 282h mesg1 db 0dh,0ah,'Input a num (00--99) for high position,other key is exit:',0dh,0ah,'$' mesg2 db 0dh,0ah,'Input a num (00--99) for low position,other key is exit:',0dh,0ah,'$' led db 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh...
