微机原理课程设计报告抢答器的设计

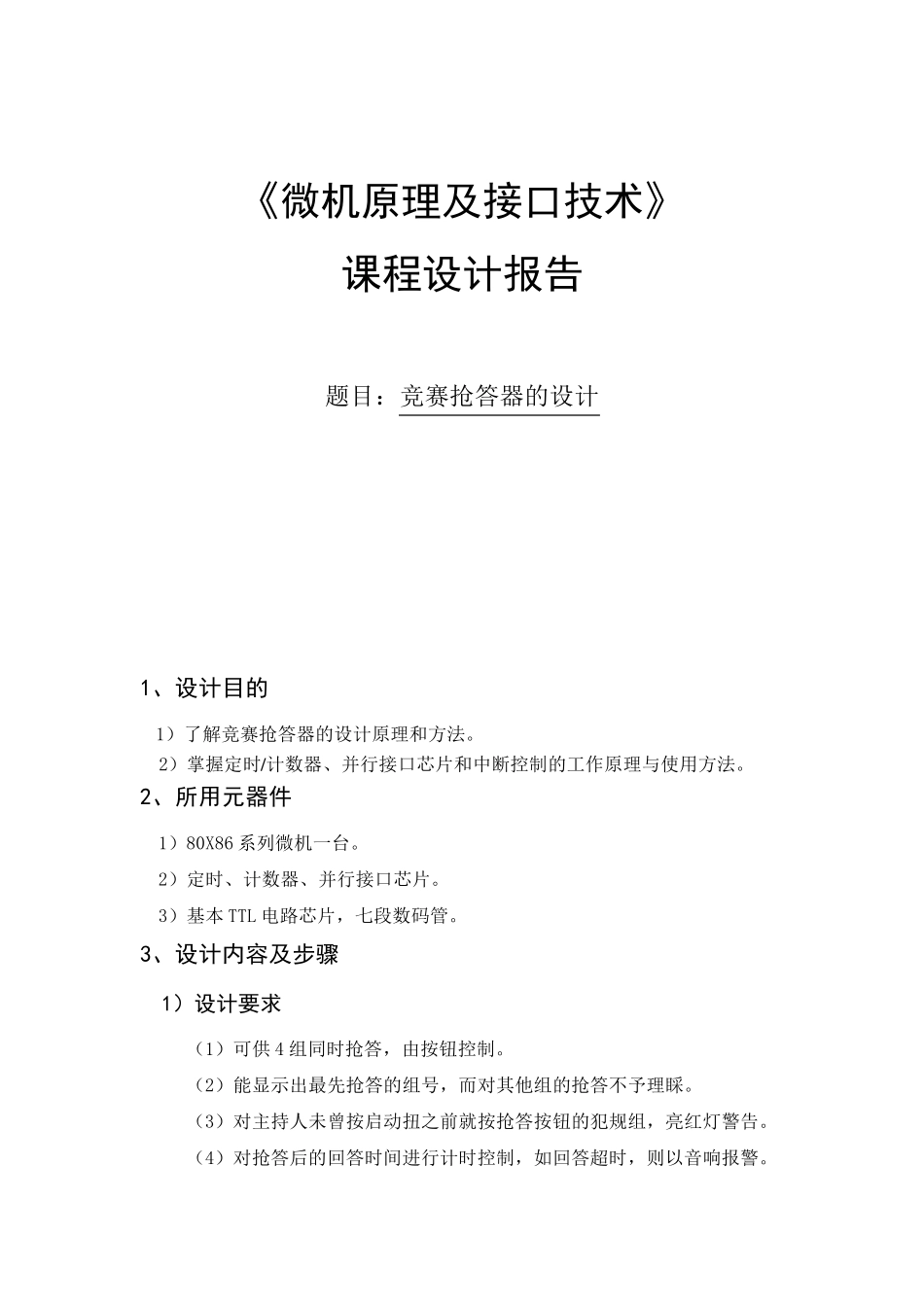

微机原理课程设计报告抢答器的设计_第1页
1/15

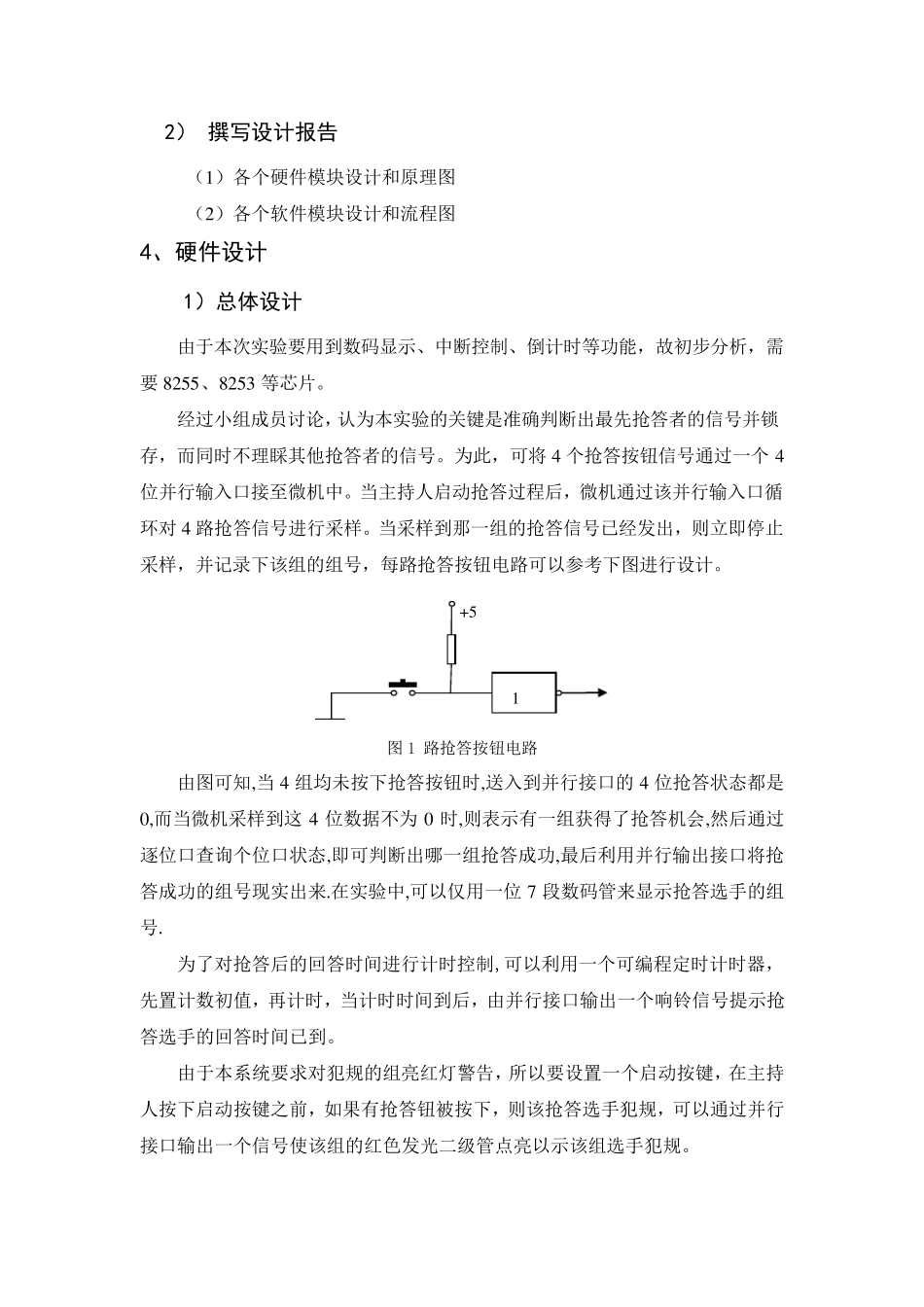

微机原理课程设计报告抢答器的设计_第2页
2/15

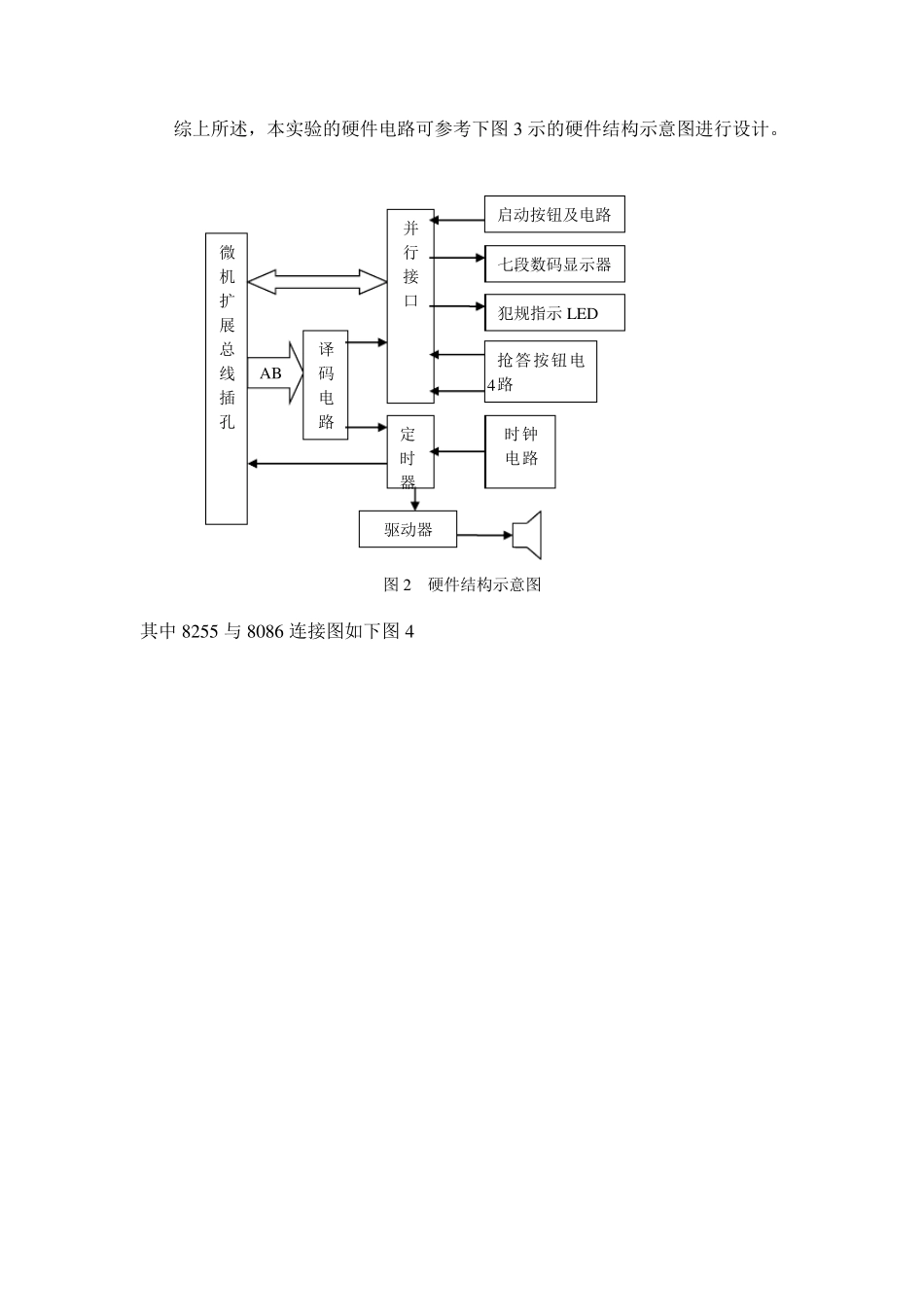

微机原理课程设计报告抢答器的设计_第3页
3/15
《微机原理及接口技术》 课程设计报告 题目:竞赛抢答器的设计 1、设计目的 1)了解竞赛抢答器的设计原理和方法。 2)掌握定时/计数器、并行接口芯片和中断控制的工作原理与使用方法。 2、所用元器件 1)80X86 系列微机一台。 2)定时、计数器、并行接口芯片。 3)基本 TTL 电路芯片,七段数码管。 3、设计内容及步骤 1)设计要求 (1)可供 4 组同时抢答,由按钮控制。 (2)能显示出最先抢答的组号,而对其他组的抢答不予理睬。 (3)对主持人未曾按启动扭之前就按抢答按钮的犯规组,亮红灯警告。 (4)对抢答后的回答时间进行计时控制,如回答超时,则以音响报警。 2) 撰写设计报告 (1 )各个硬件模块设计和原理图 (2 )各个软件模块设计和流程图 4、硬件设计 1)总体设计 由于本次实验要用到数码显示、中断控制、倒计时等功能,故初步分析,需要8 2 5 5 、8 2 5 3 等芯片。 经过小组成员讨论,认为本实验的关键是准确判断出最先抢答者的信号并锁存,而同时不理睬其他抢答者的信号。为此,可将 4 个抢答按钮信号通过一个4位并行输入口接至微机中。当主持人启动抢答过程后,微机通过该并行输入口循环对 4 路抢答信号进行采样。当采样到那一组的抢答信号已经发出,则立即停止采样,并记录下该组的组号,每路抢答按钮电路可以参考下图进行设计。 图1 路抢答按钮电路 由图可知,当 4 组均未按下抢答按钮时,送入到并行接口的 4 位抢答状态都是0 ,而当微机采样到这4 位数据不为 0 时,则表示有一组获得了抢答机会,然后通过逐位口查询个位口状态,即可判断出哪一组抢答成功,最后利用并行输出接口将抢答成功的组号现实出来.在实验中,可以仅用一位 7 段数码管来显示抢答选手的组号. 为了对抢答后的回 答时间 进行计时控制,可以利用一个可编 程定 时计时器 ,先置 计数初值 ,再 计时,当计时时间 到后,由并行接口输出一个响 铃 信号提 示抢答选手的回 答时间 已到。 由于本系 统 要求 对犯 规 的组亮 红 灯 警 告 ,所 以要设置 一个启动按键,在主持人按下启动按键之 前 ,如 果 有抢答钮被 按下,则该抢答选手犯 规 ,可以通过并行接口输出一个信号使 该组的红 色 发光 二 级 管点 亮 以示该组选手犯 规 。 +51 综上所述,本实验的硬件电路可参考下图3 示的硬件结构示意图进行设计。 图2 硬件结构示意图 其中 8255 与 8086 连接图如...
