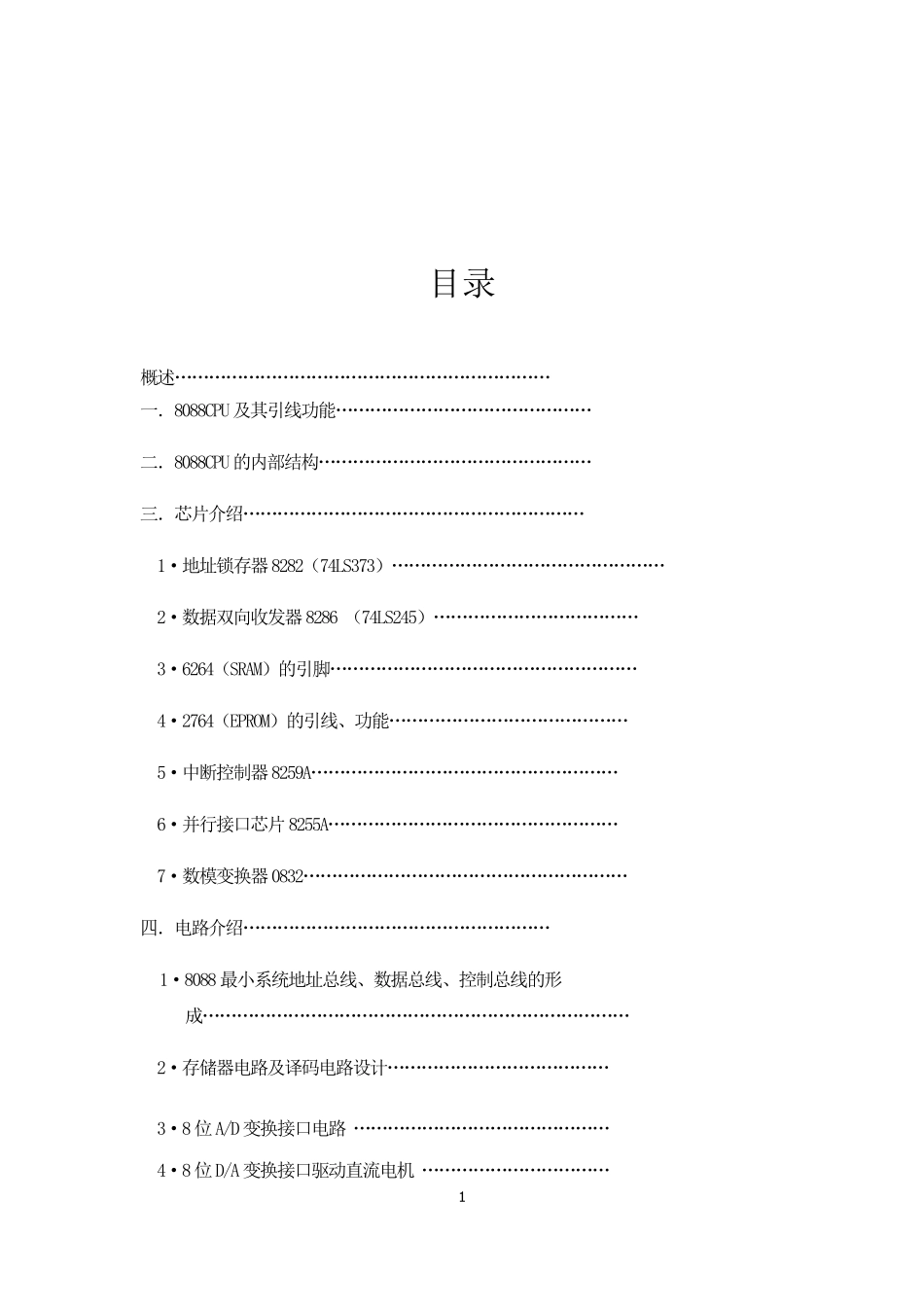

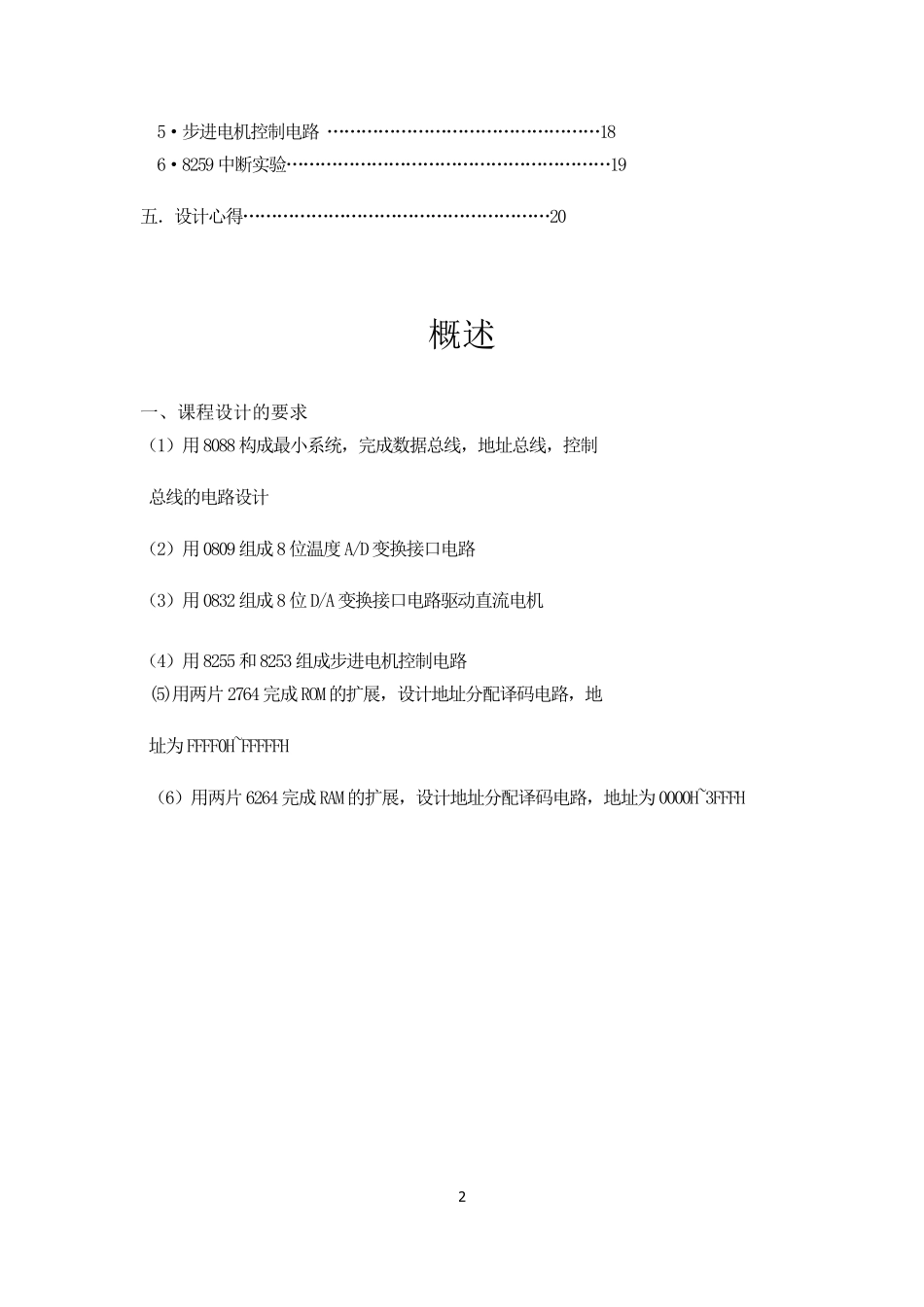

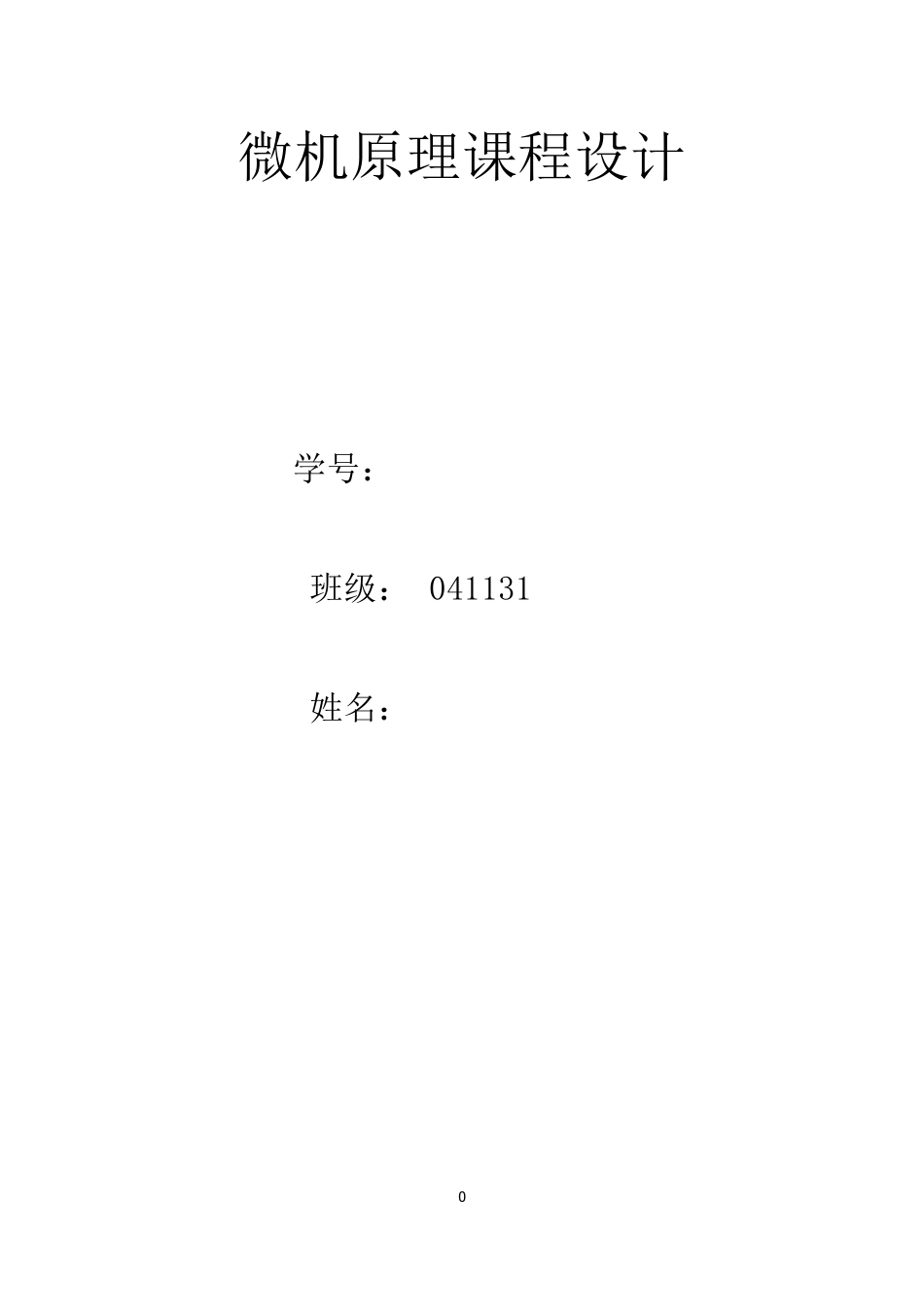

0 微 机 原 理 课 程 设 计 学 号 ： ******** 班 级 ： 041131 姓 名 ： ** 1 目录 概述………………………………………………………… 一．8088CPU 及其引线功能……………………………………… 二．8088CPU 的内部结构………………………………………… 三．芯片介绍…………………………………………………… 1·地址锁存器8282（74LS373）………………………………………… 2·数据双向收发器 8286 （74LS245）……………………………… 3·6264（SRAM）的引脚……………………………………………… 4·2764（EPROM）的引线、功能…………………………………… 5·中断控制器8259A……………………………………………… 6·并行接口芯片8255A…………………………………………… 7·数模变换器0832………………………………………………… 四．电路介绍……………………………………………… 1·8088最小系统地址总线、数据总线、控制总线的形成………………………………………………………………… 2·存储器电路及译码电路设计………………………………… 3·8位A/D 变换接口电路 ……………………………………… 4·8位D/A 变换接口驱动直流电机 …………………………… 2 5·步进电机控制电路 …………………………………………18 6·8259中断实验…………………………………………………19 五．设计心得………………………………………………20 概述 一、课程设计的要求 （1）用8088构成最小系统，完成数据总线，地址总线，控制 总线的电路设计 （2）用0809组成 8位温度 A/D变换接口电路 （3）用0832组成 8位D/A变换接口电路驱动直流电机 （4）用8255和8253 组成步进电机控制电路 (5)用两片2764完成ROM的扩展，设计地址分配译码电路，地 址为FFFF0H~FFFFFH （6）用两片 6264完成RAM的扩展，设计地址分配译码电路，地址为 0000H~3FFFH 3 ·系统的总体组成 1 处理器芯片选用 8088，当 8088 的 MN/MX 引脚接+5V 电压时，8088 工作在最小方式下。 ① 时钟发生器采用 8284A芯片 ② 主微处理器 CPU 选用 8088 芯片 ③ 总线锁存器采用 74LS373 ，用 ALE 的下降沿锁存。由于8088 中地址线有 20条，所以地址锁存要三个8282 。 ④ 数据收发器用来对数据进行缓冲和驱动，并控制数据发送和接收方向，向 CPU 传送 IO 的数据或向 IO 传送 C...
