微波与天线课本总结(优秀)

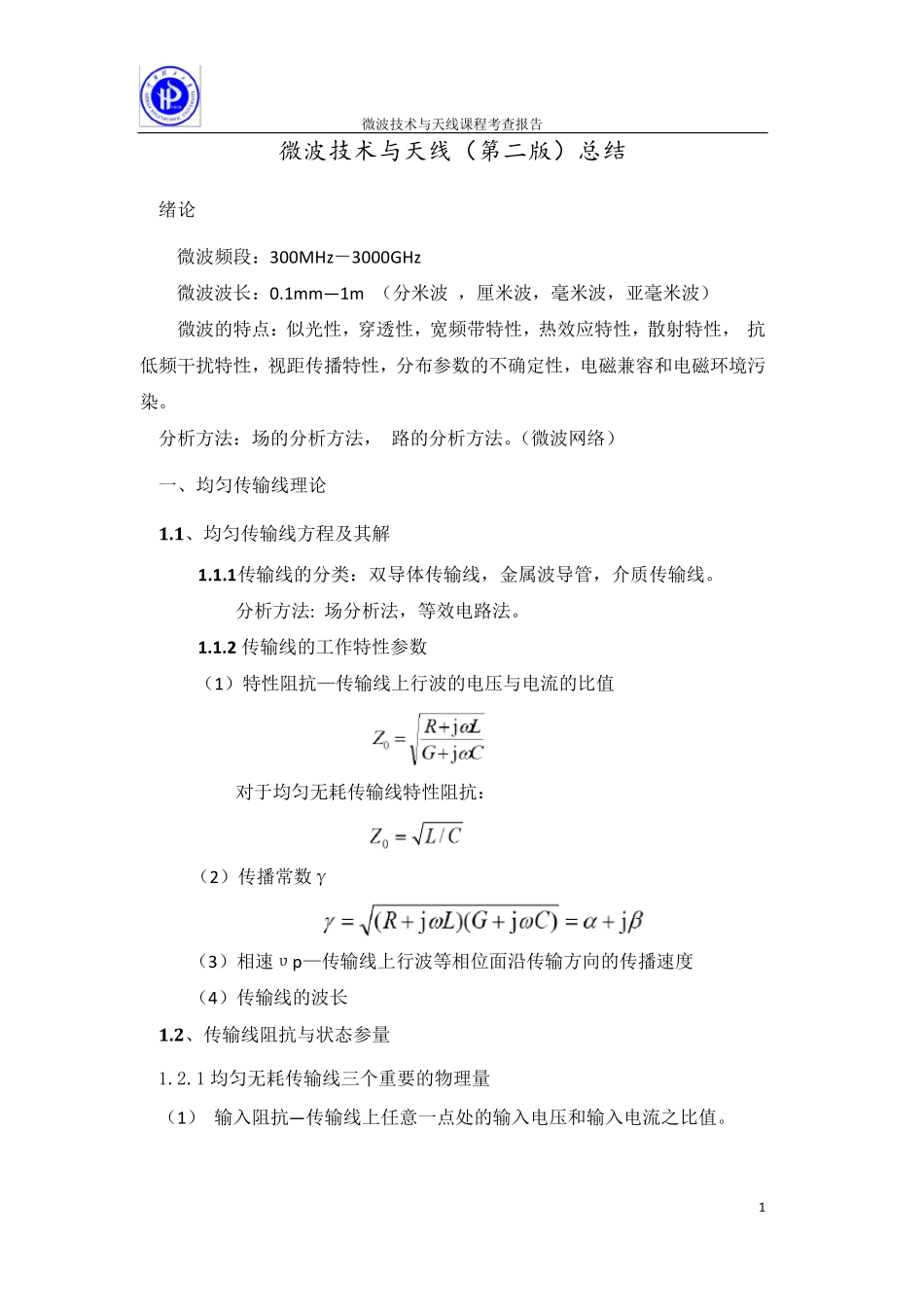

微波与天线课本总结(优秀)_第1页
1/15

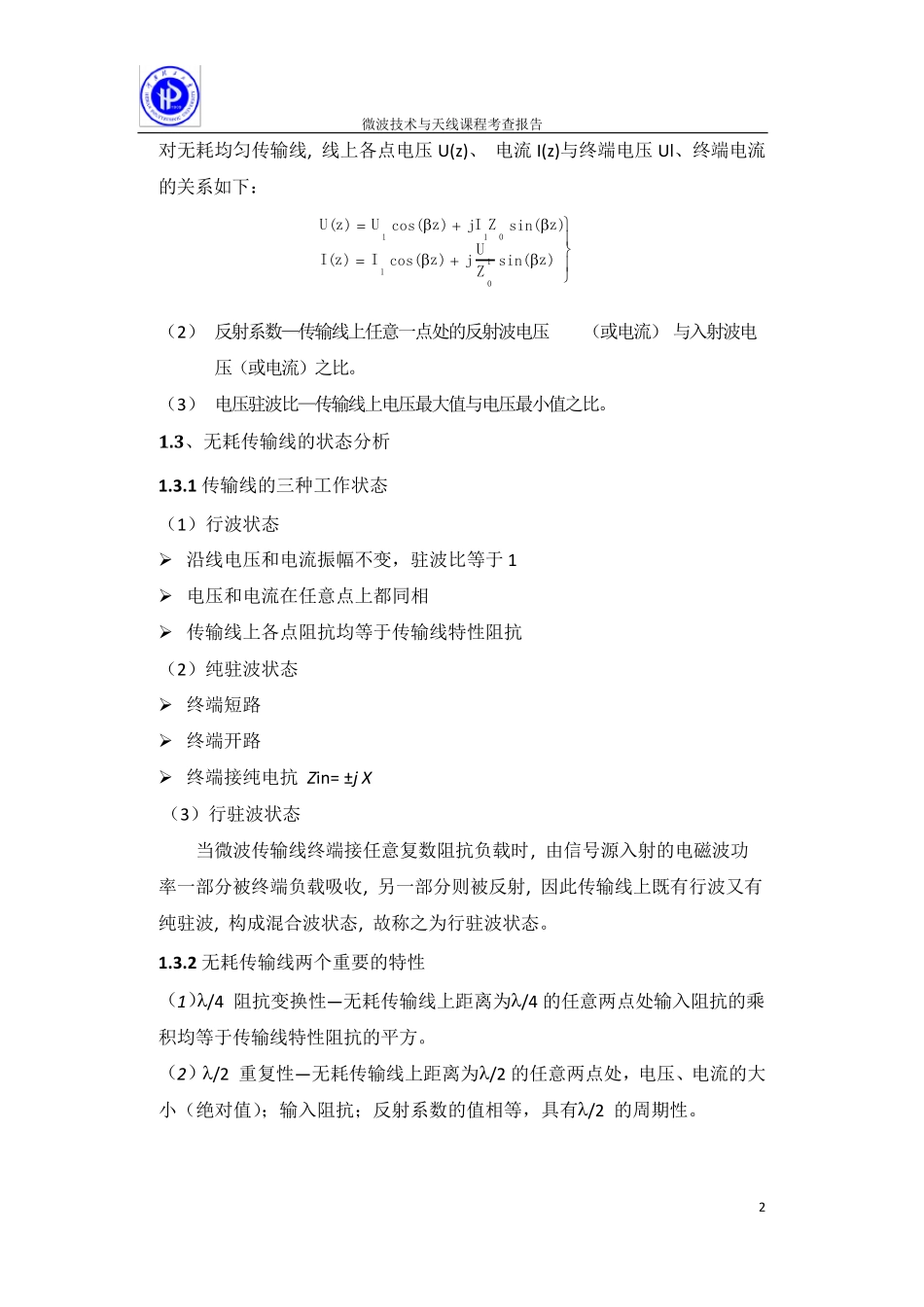

微波与天线课本总结(优秀)_第2页
2/15

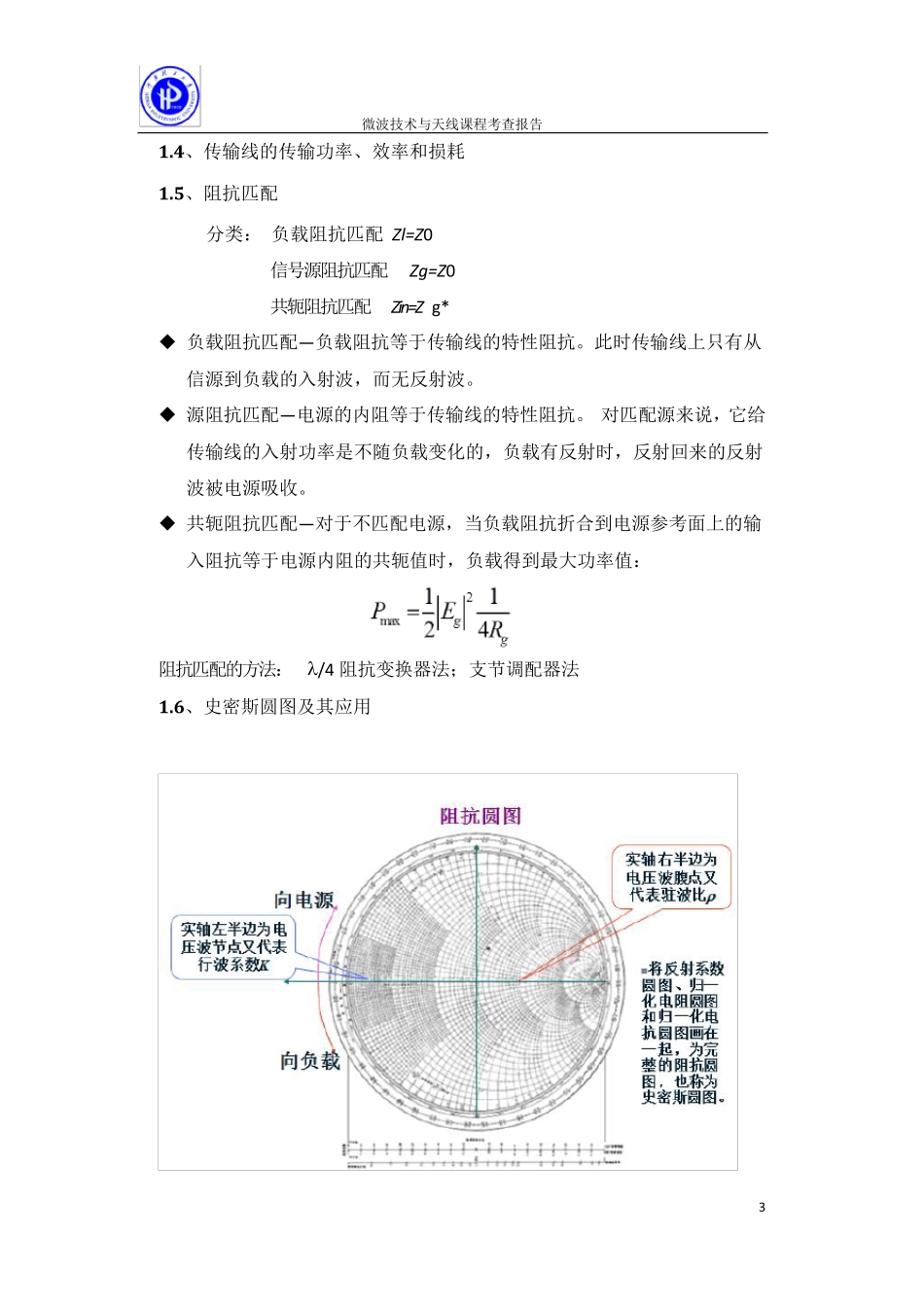

微波与天线课本总结(优秀)_第3页
3/15
微波技术与天线课程考查报告 1 微波技术与天线(第二版)总结 绪论 微波频段:300MHz-3000GHz 微波波长:0.1mm— 1m (分米波 ,厘米波,毫米波,亚毫米波) 微波的特点:似光性,穿透性,宽频带特性,热效应特性,散射特性, 抗低频干扰特性,视距传播特性,分布参数的不确定性,电磁兼容和电磁环境污染。 分析方法:场的分析方法, 路的分析方法。(微波网络) 一、均匀传输线理论 1.1、均匀传输线方程及其解 1.1.1 传输线的分类:双导体传输线,金属波导管,介质传输线。 分析方法: 场分析法,等效电路法。 1.1.2 传输线的工作特性参数 (1)特性阻抗—传输线上行波的电压与电流的比值 对于均匀无耗传输线特性阻抗: (2)传播常数γ (3)相速υp —传输线上行波等相位面沿传输方向的传播速度 (4)传输线的波长 1.2、传输线阻抗与状态参量 1.2.1 均匀无耗传输线三个重要的物理量 (1) 输入阻抗— 传输线上任意一点处的输入电压和输入电流之比值。 微波技术与天线课程考查报告 2 对无耗均匀传输线, 线上各点电压U(z)、 电流I(z)与终端电压Ul、终端电流的关系如下: (2) 反射系数—传输线上任意一点处的反射波电压(或电流)与入射波电压(或电流)之比。 (3) 电压驻波比—传输线上电压最大值与电压最小值之比。 1.3、无耗传输线的状态分析 1.3.1 传输线的三种工作状态 (1)行波状态 ➢ 沿线电压和电流振幅不变,驻波比等于 1 ➢ 电压和电流在任意点上都同相 ➢ 传输线上各点阻抗均等于传输线特性阻抗 (2)纯驻波状态 ➢ 终端短路 ➢ 终端开路 ➢ 终端接纯电抗 Zin= ±j X (3)行驻波状态 当微波传输线终端接任意复数阻抗负载时, 由信号源入射的电磁波功率一部分被终端负载吸收, 另一部分则被反射, 因此传输线上既有行波又有纯驻波, 构成混合波状态, 故称之为行驻波状态。 1.3.2 无耗传输线两个重要的特性 (1)/4 阻抗变换性— 无耗传输线上距离为/4 的任意两点处输入阻抗的乘积均等于传输线特性阻抗的平方。 (2)/2 重复性— 无耗传输线上距离为/2 的任意两点处,电压、电流的大小(绝对值);输入阻抗;反射系数的值相等,具有/2 的周期性。 )sin(j)cos()()sin(j)cos()(011011zZUzIzIzZIzUzU 微波技术与天线课程考查报告 3 1.4、传输线的传输功率、效率和损耗 1.5、阻抗匹配 分类: 负载阻抗匹配 Z...
