微波干涉和布拉格衍射

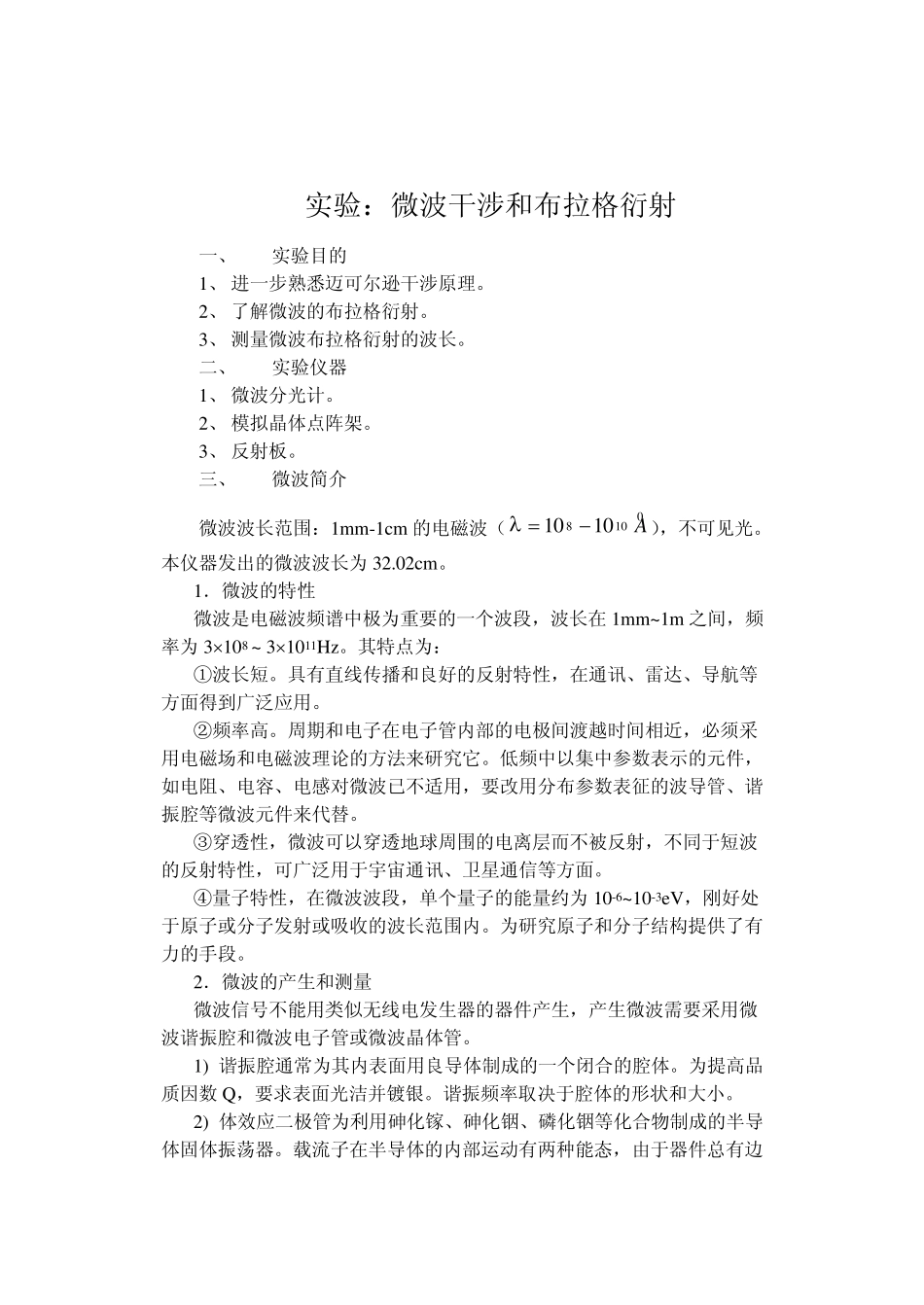

微波干涉和布拉格衍射_第1页
1/8
微波干涉和布拉格衍射_第2页
2/8

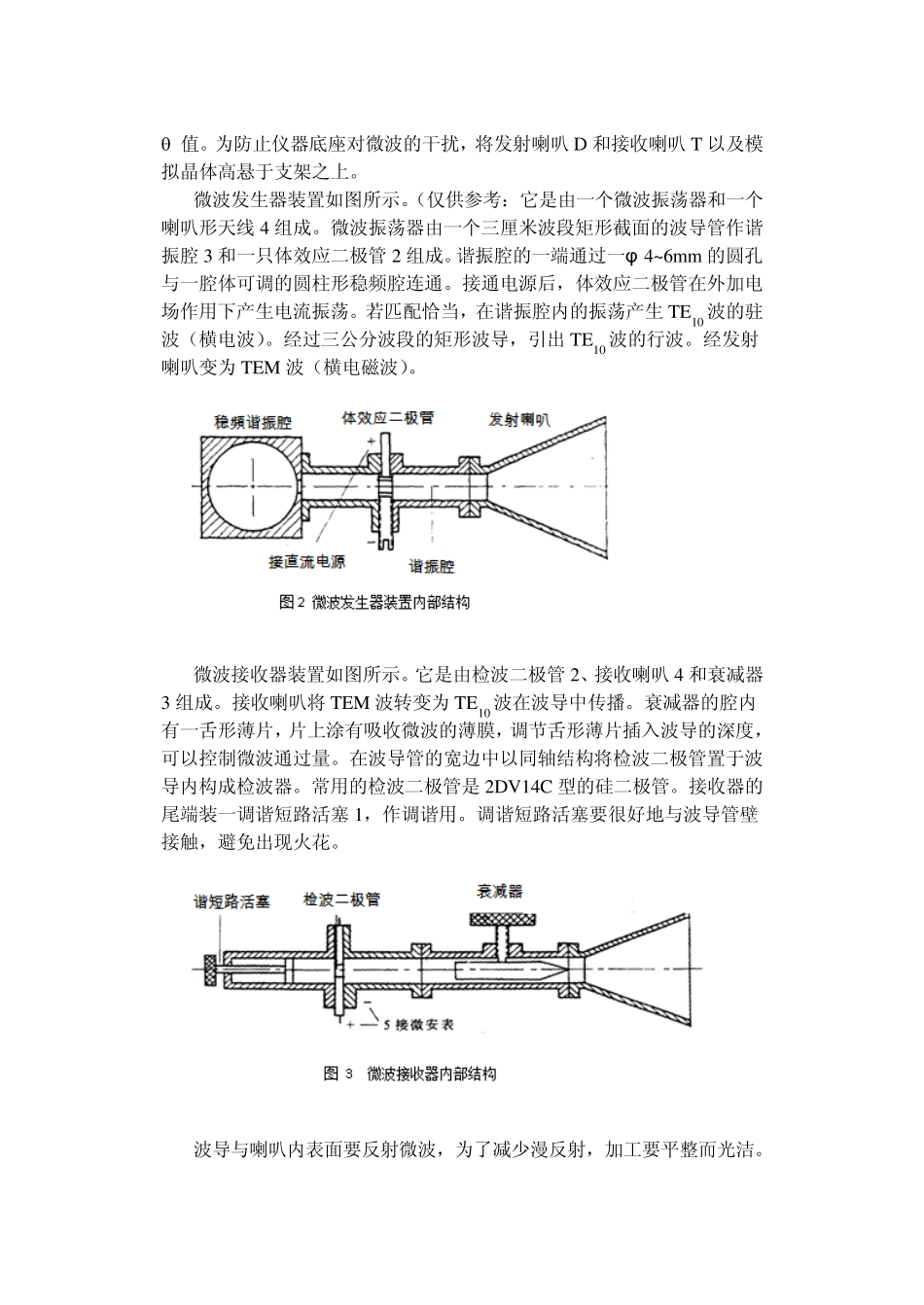

微波干涉和布拉格衍射_第3页
3/8
实验:微波干涉和布拉格衍射 一、 实验目的 1、 进一步熟悉迈可尔逊干涉原理。 2、 了解微波的布拉格衍射。 3、 测量微波布拉格衍射的波长。 二、 实验仪器 1、 微波分光计。 2、 模拟晶体点阵架。 3、 反射板。 三、 微波简介 微波波长范围:1mm-1cm 的电磁波(01081010A),不可见光。本仪器发出的微波波长为32.02cm。 1.微波的特性 微波是电磁波频谱中极为重要的一个波段,波长在1mm~1m 之间,频率为3108 ~ 31011Hz。其特点为: ①波长短。具有直线传播和良好的反射特性,在通讯、雷达、导航等方面得到广泛应用。 ②频率高。周期和电子在电子管内部的电极间渡越时间相近,必须采用电磁场和电磁波理论的方法来研究它。低频中以集中参数表示的元件,如电阻、电容、电感对微波已不适用,要改用分布参数表征的波导管、谐振腔等微波元件来代替。 ③穿透性,微波可以穿透地球周围的电离层而不被反射,不同于短波的反射特性,可广泛用于宇宙通讯、卫星通信等方面。 ④量子特性,在微波波段,单个量子的能量约为10-6~10-3eV,刚好处于原子或分子发射或吸收的波长范围内。为研究原子和分子结构提供了有力的手段。 2.微波的产生和测量 微波信号不能用类似无线电发生器的器件产生,产生微波需要采用微波谐振腔和微波电子管或微波晶体管。 1) 谐振腔通常为其内表面用良导体制成的一个闭合的腔体。为提高品质因数 Q,要求表面光洁并镀银。谐振频率取决于腔体的形状和大小。 2) 体效应二极管为利用砷化镓、砷化铟、磷化铟等化合物制成的半导体固体振荡器。载流子在半导体的内部运动有两种能态,由于器件总有边界面,且晶体杂质浓度不均匀,当外加电场为某一值时,会出现不稳定性,即产生微波振荡。 3) 微波信号的检测,需要高频响应微波二极管。在微波范围内,二极管的结电容对整流后的信号滤波,从而在二极管两端得到一直流电压,可用微安表测量,其大小取决于微波信号的振幅。 四、 仪器介绍 微波分光计:用来观察、测量微波反射、折射、干涉、衍射的仪器。主要由四部分组成: 1、发射部分:由固态振荡器产生的微波信号经过衰减器送至发射喇叭天线,向外发射单一波长的微波信号。(相当于单色光)。 2、接收部分:接受喇叭天线、晶体检波器、微安表组成。 3、分度盘:测量转角。平台可以放置元件。 4、附件:用来做布拉格衍射、微波波长测量、单缝、双缝衍射的零件。 实验仪器——微波分光计 微...
