微波技术实验同轴线仿真

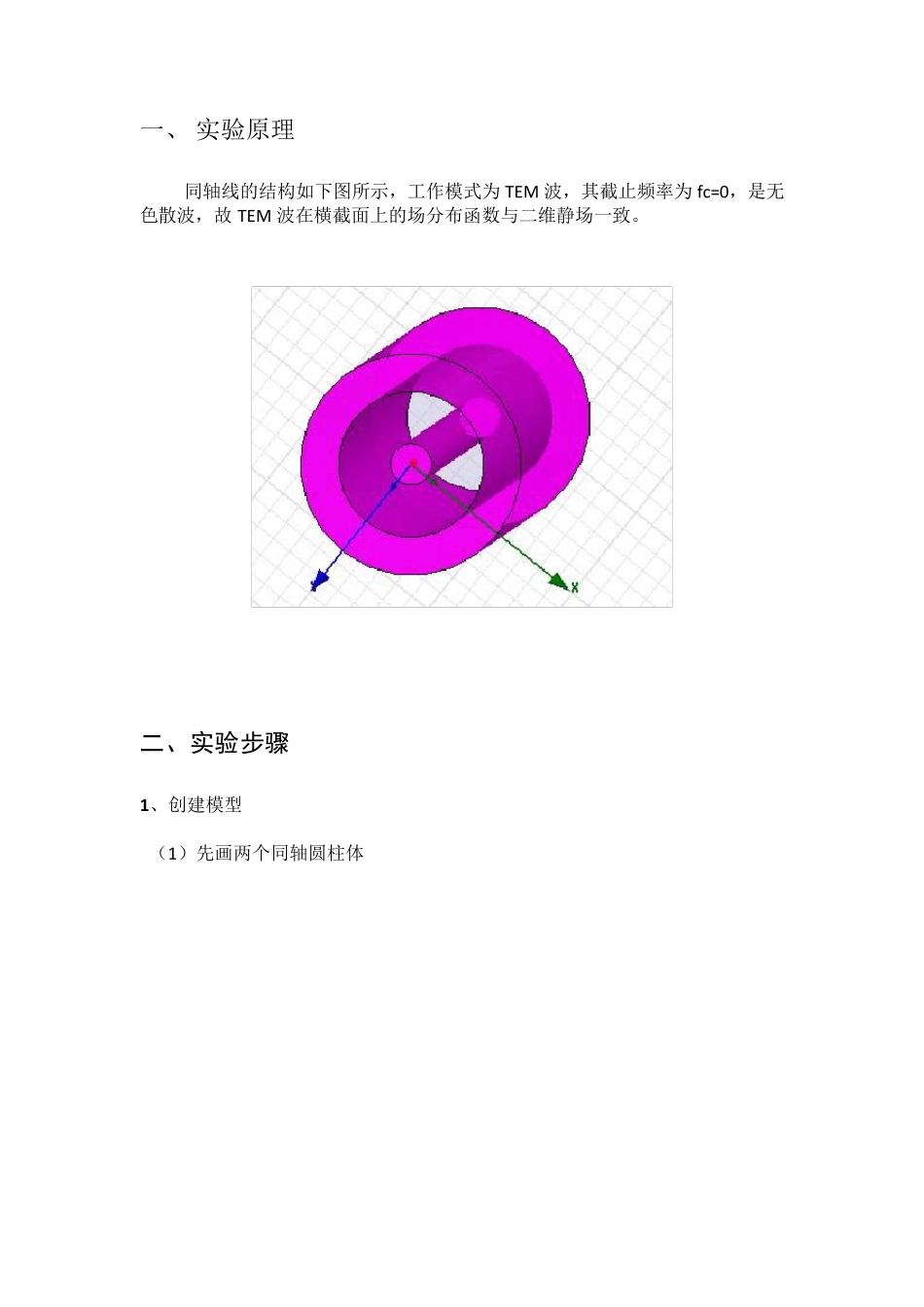

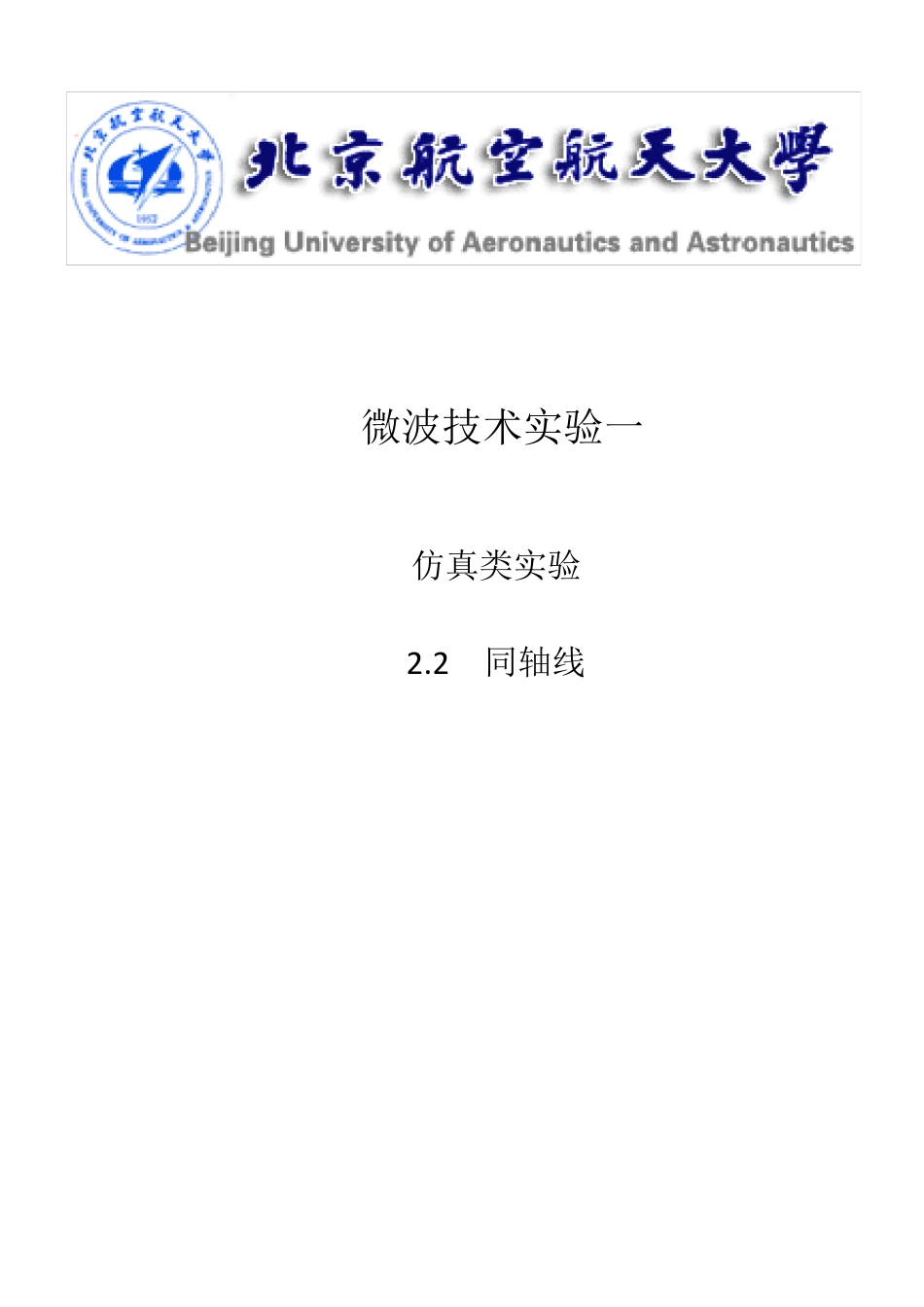

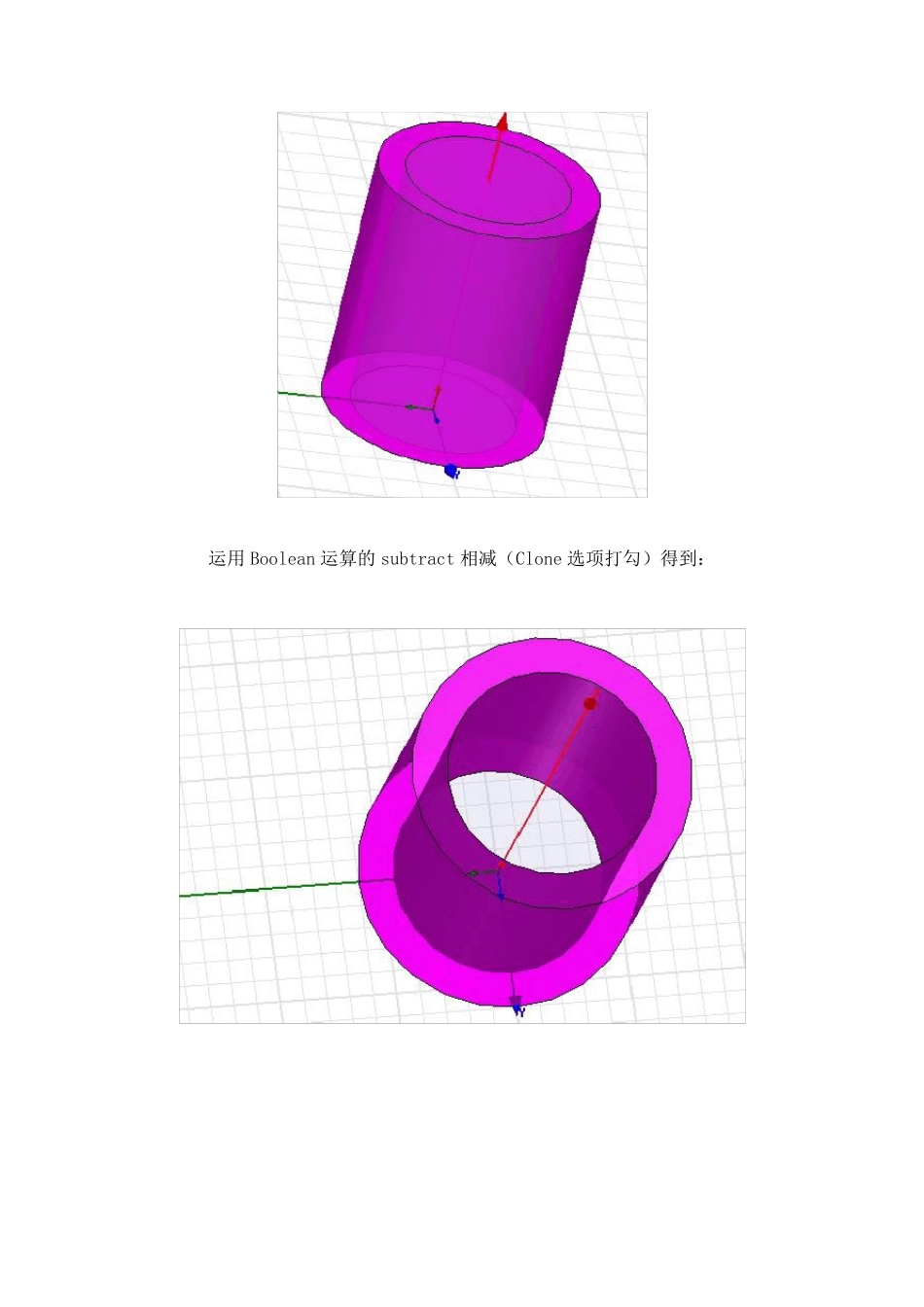

微波技术实验一 仿真类实验 2 .2 同轴线 一、 实验原理 同轴线的结构如下图所示，工作模式为 TEM 波，其截止频率为 fc=0，是无色散波，故 TEM 波在横截面上的场分布函数与二维静场一致。 二、实验步骤 1 、创建模型 （1）先画两个同轴圆柱体 运用Boolean 运算的subtract 相减（Clone 选项打勾）得到： 再添加一个同轴的圆柱体 （2）设置参数 设置三个圆柱体的各项参数 （3）设置边界条件 再设置理想边界条件 （4 ）插入激励源 （5 ）设置求解频率。 (6)计算 在菜单栏中点击Validate，显示全部正确后，再点击Analyze all，稍等片刻即可查看仿真结果。 2 、仿真结果 （1）、内部电场： （2）、内部磁场： （3）、内部功率随频率变化的传输情况：(图形为输入功率/输出功率) （4）外导体电场： （5）外导体磁场 （6）内导体电场 （7）内导体磁场 （8）外部电场：在同轴线外面再加一个比较大的同轴圆柱体，介质为真空。 3 、改变参数 1.调整同轴圆柱体高度由 5mm 增加到 8mm，再次测量。 （1 ）、内部电场： （2 ）、内部磁场： （3 ）、内部功率随频率变化的传输情况： （4 ）外导体电场分布 （5 ）内导体电场分布 (6)外部电场： 3.调整半径 （1 ）、内部电场： （2 ）、内部磁场： （3 ）、内部功率随频率变化的传输情况： (4)、外部电场：测外部电场时再加一个大的同轴圆柱体。 （5 ）、外部磁场：同外部电场测试方法一样。 （6 ）、外部功率随频率变化的传输情况： 4.调整填充媒质电磁参数：原介质为真空，现改为 glass_PTFEreinf. （1 ）内部电场： （2 ）内部磁场： （3 ）内部功率随频率变化的传输情况： (4)外部电场： （5 ）外部磁场：同外部电场测试方法一样 5.高次模式:模式数改为3，频率为100Hz。 （1 ）内部电场： （2）内部磁场： （3）内部功率随频率变化的传输情况： 截止频率为0Hz，故截止模式我没有仿真。 三、实验总结 第一次使用 HFSS这个软件，我从对这个软件毫无概念。起初有许多问题都不会，于是下载了一个 HFSS使用手册，看了大半天，又拿着部分问题去请教同学和学长，终于基本上掌握了同轴线的仿真。由于时间的限制和参考资料的局限，该实验还是存在一些不会的地方，比如传输功率。总之，经过 2 天的努力，我基本掌握了 HFSS软件同轴线的仿真实验。
