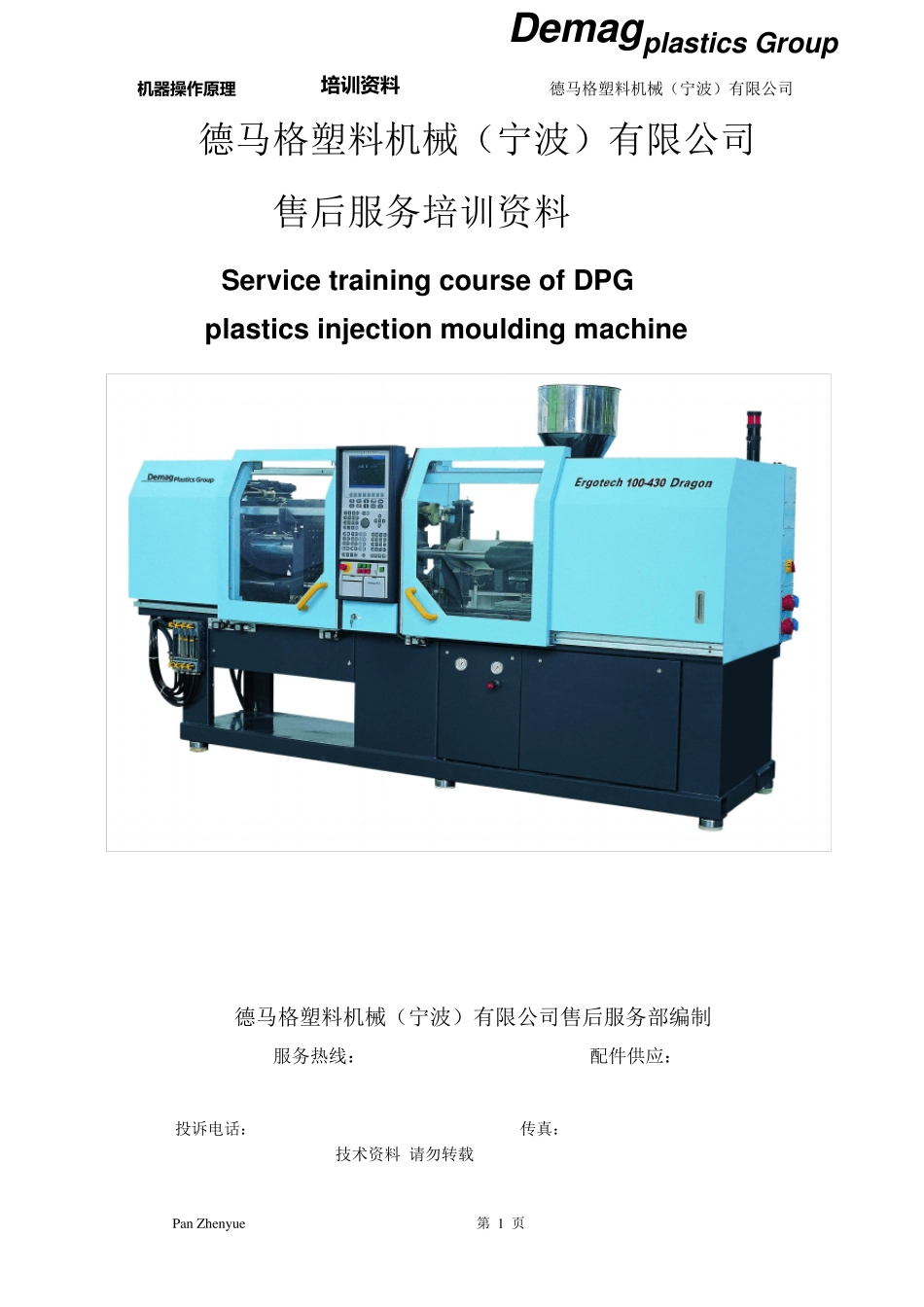

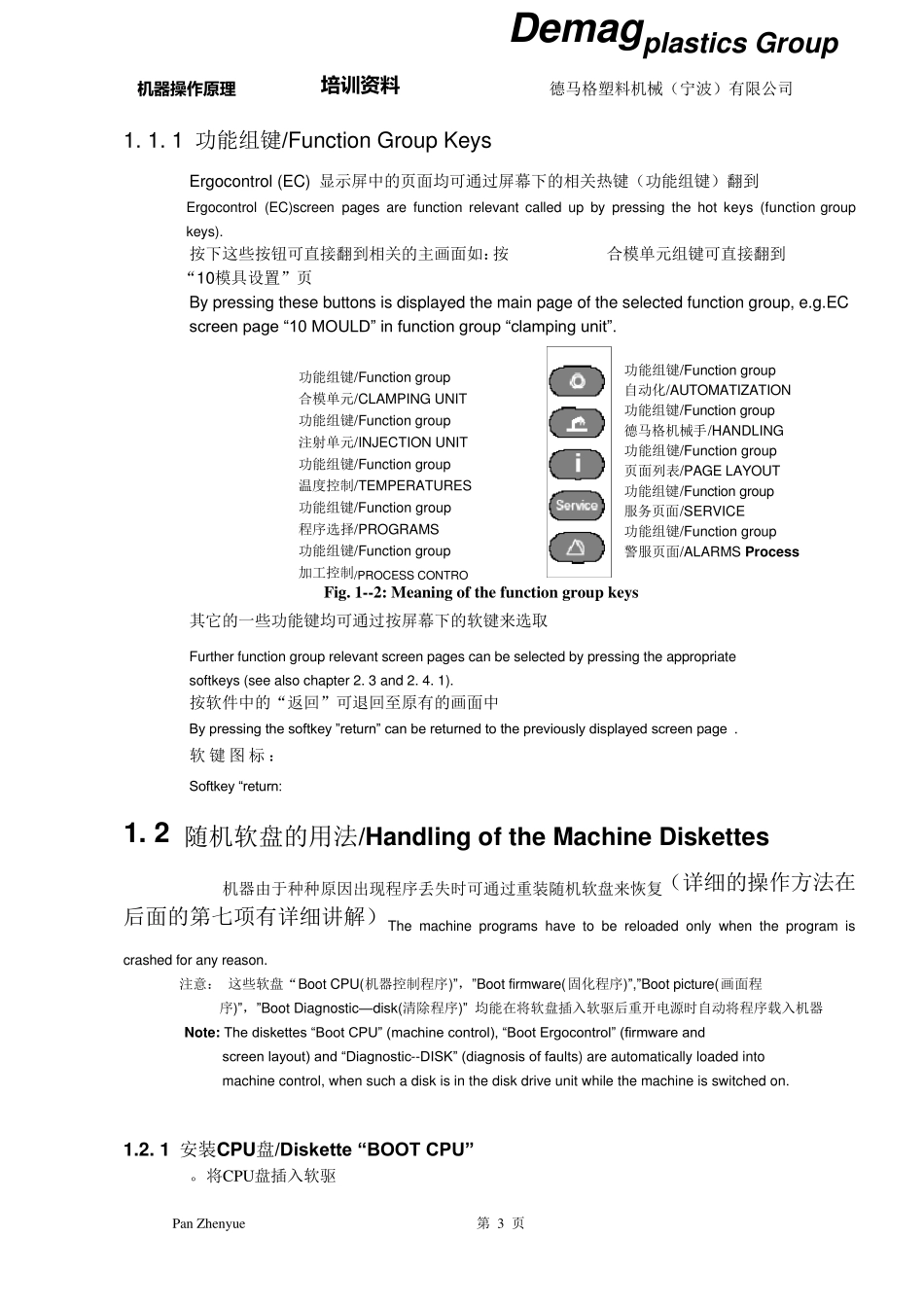

Demagplastics Grou p 机 器 操 作原理 培训资料 德马格塑料机械（宁波）有限公司 Pan Zhenyue 第 1 页 德马格塑料机械（宁波）有限公司 售后服务培训资料 Service training course of DPG plastics injection moulding machine 德马格塑料机械（宁波）有限公司售后服务部编制 服务热线： 配件供应： ************* ************************** ************* 投诉电话：************* ************* 传真：************* 技术资料 请勿转载 Demagplastics Grou p 机 器 操 作原理 培训资料 德马格塑料机械（宁波）有限公司 Pan Zheny u e 第 2 页 第一章 显示器的操作原理Egocontrol operating Philosophy 1.1 操作终端 “NC4 控制器”Operating Terminal “Ergocontrol NC4” Fig. 1--1: Operating terminal “Ergocontrol (EC) NC4” 液晶屏幕 LCD Display 功能组键 Function group key 数字键盘 Numeric Keypad 手动动作功能键 Manaulfunction button 状态选择键 Mold selection button - 紧急停止按钮 Emergency stop 开关按钮 ON/OFF bu tton 启动按钮 Start bu tton 软驱 Disk driv er 软件 Soft key 光标移动键 Cu rsor mov e key 特殊功能键盘 Special fu nction key 光标快速移动滑轮 Cursor move shuttle wheel 软键 Soft key Demagplastics Grou p 机 器 操 作原理 培训资料 德马格塑料机械（宁波）有限公司 Pan Zhenyue 第 3 页 1. 1. 1 功能组键/Function Group Keys Ergocontrol (EC) 显示屏中的页面均可通过屏幕下的相关热键（功能组键）翻到 Ergocontrol (EC)screen pages are function relevant called up by pressing the hot keys (function group keys). 按下这些按钮可直接翻到相关的主画面如：按 合模单元组键可直接翻到 “10模具设置”页 By pressing these buttons is displayed the main page of the selected function group, e.g.EC screen page “10 MOULD” in function group “clamping unit” . 功能组键/Function group 合模单元/CLAMPING UNIT 功能组键/Function group 注射单元/INJECTION UNIT 功能组键/Function group 温度控制/TEMPERATURES 功能组键/Function group 程序选择/PROGRAMS...
