心形流水灯实验报告

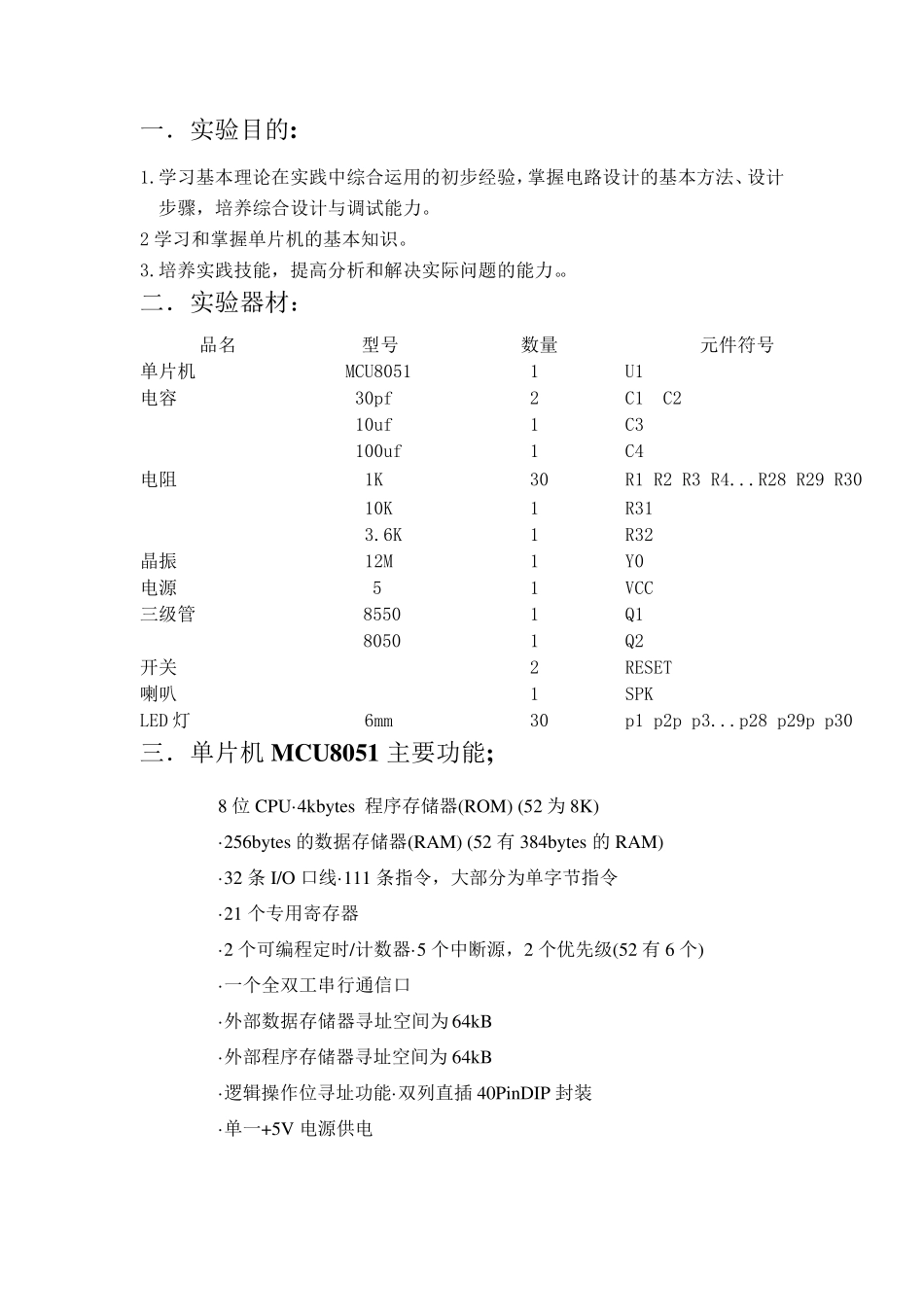

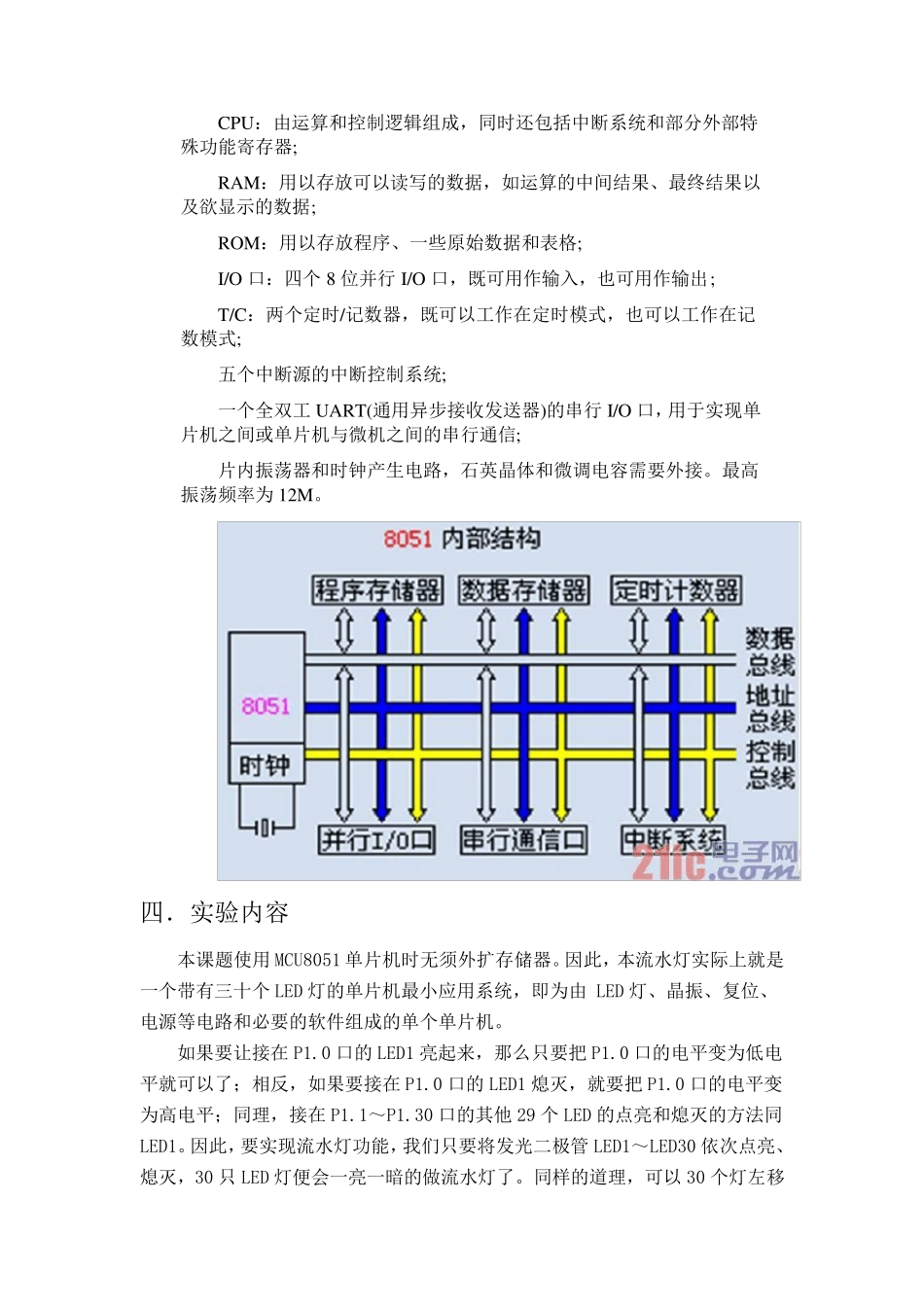

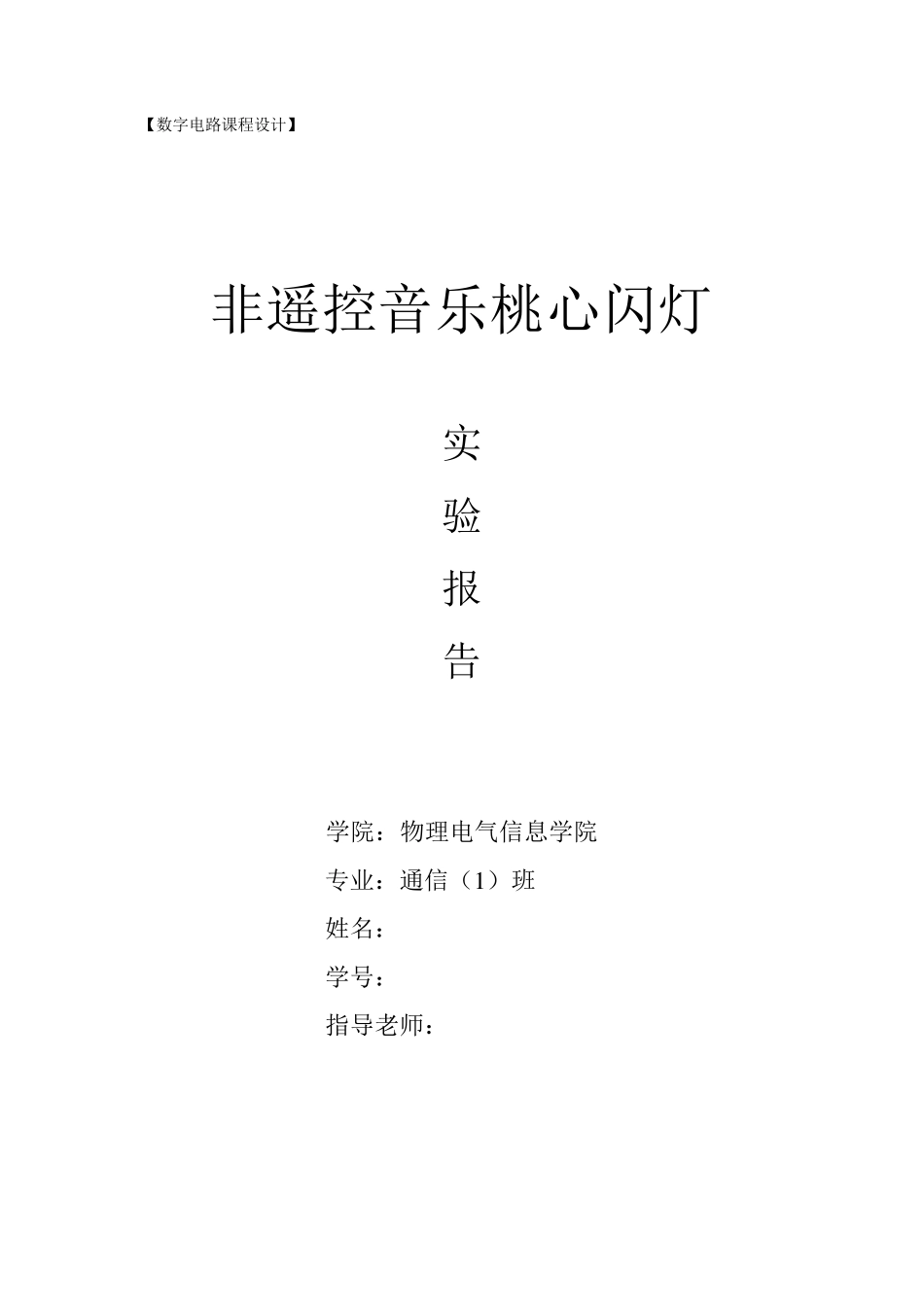

【数字电路课程设计】 非遥控音乐桃心闪灯 实 验 报 告 学院：物理电气信息学院 专业：通信（1 ）班 姓名：*** 学号：*********** 指导老师：*** 一．实验目的: 1.学习基本理论在实践中综合运用的初步经验，掌握电路设计的基本方法、设计步骤，培养综合设计与调试能力。 2 学习和掌握单片机的基本知识。 3.培养实践技能，提高分析和解决实际问题的能力。。 二．实验器材： 品名 型号 数量 元件符号 单片机 MCU8051 1 U1 电容 30pf 2 C1 C2 10uf 1 C3 100uf 1 C4 电阻 1K 30 R1 R2 R3 R4...R28 R29 R30 10K 1 R31 3.6K 1 R32 晶振 12M 1 Y0 电源 5 1 VCC 三级管 8550 1 Q1 8050 1 Q2 开关 2 RESET 喇叭 1 SPK LED 灯 6mm 30 p1 p2p p3...p28 p29p p30 三．单片机 MCU8051 主要功能; 8 位 CPU·4kbytes 程序存储器(ROM) (52 为 8K) ·256bytes 的数据存储器(RAM) (52 有 384bytes 的RAM) ·32 条 I/O 口线·111 条指令，大部分为单字节指令 ·21 个专用寄存器 ·2 个可编程定时/计数器·5 个中断源，2 个优先级(52 有 6 个) ·一个全双工串行通信口 ·外部数据存储器寻址空间为 64kB ·外部程序存储器寻址空间为 64kB ·逻辑操作位寻址功能·双列直插 40PinDIP 封装 ·单一+5V 电源供电 CPU：由运算和控制逻辑组成，同时还包括中断系统和部分外部特殊功能寄存器; RAM：用以存放可以读写的数据，如运算的中间结果、最终结果以及欲显示的数据; ROM：用以存放程序、一些原始数据和表格; I/O 口：四个 8 位并行 I/O 口，既可用作输入，也可用作输出; T/C：两个定时/记数器，既可以工作在定时模式，也可以工作在记数模式; 五个中断源的中断控制系统; 一个全双工 UART(通用异步接收发送器)的串行 I/O 口，用于实现单片机之间或单片机与微机之间的串行通信; 片内振荡器和时钟产生电路，石英晶体和微调电容需要外接。最高振荡频率为 12M。 四．实验内容 本课题使用MCU8051 单片机时无须外扩存储器。因此，本流水灯实际上就是一个带有三十个 LED 灯的单片机最小应用系统，即为由 LED 灯、晶振、复位、电源等电路和必要的软件组成的单个单片机。 如果要让接在 P1.0 口的LED1 亮起来，那么只要把 P1.0 口的电平 变 为低 电平 就可以了 ； 相 反 ，如果要接在 P1.0 口的LED1 熄 灭 ，就...
