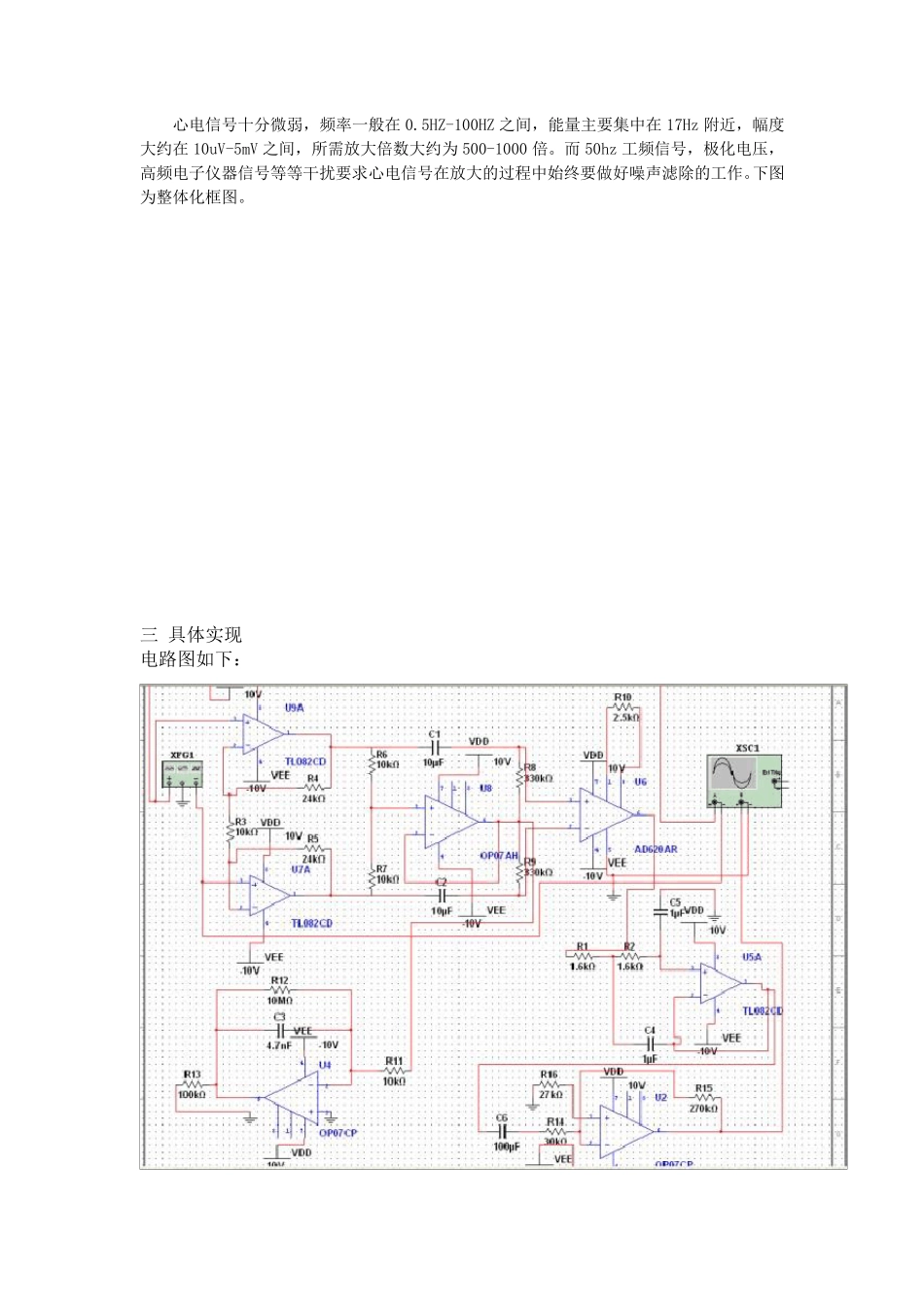

心电放大电路实验报告 一 概述 心脏是循环系统中重要的器官。由于心脏不断地进行有节奏的收缩和舒张活动,血液才能在闭锁的循环系统中不停地流动。心脏在机械性收缩之前,首先产生电激动。心肌激动所产生的微小电流可经过身体组织传导到体表,使体表不同部位产生不同的电位。如果在体表放置两个电极,分别用导线联接到心电图机(即精密的电流计)的两端,它会按照心脏激动的时间顺序,将体表两点间的电位差记录下来,形成一条连续的曲线,这就是心电图。 普通心电图有一下几点用途 1 、对心律失常和传导障碍具有重要的诊断价值。 2 、对心肌梗塞的诊断有很高的准确性,它不仅能确定有无心肌梗塞,而且还可确定梗塞的病变期部位范围以及演变过程。 3 、对房室肌大、心肌炎、心肌病、冠状动脉供血不足和心包炎的诊断有较大的帮助。 4 、能够帮助了解某些药物(如洋地黄、奎尼丁)和电解质紊乱对心肌的作用。 5 、心电图作为一种电信息的时间标志,常为心音图、超声心动图、阻抗血流图等心功能测定以及其他心脏电生理研究同步描纪,以利于确定时间。 6 、心电监护已广泛应用于手术、麻醉、用药观察、航天、体育等的心电监测以及危重病人的抢救。 二 系统设计 心电信号十分微弱,频率一般在0.5HZ-100HZ 之间,能量主要集中在17Hz 附近,幅度大约在10uV-5mV 之间,所需放大倍数大约为500-1000 倍。而 50hz 工频信号,极化电压,高频电子仪器信号等等干扰要求心电信号在放大的过程中始终要做好噪声滤除的工作。下图为整体化框图。 三 具体实现 电路图如下: 1 导 联 输 入 : 导 联 线 又 称 输 入 电 缆 线 。 其 作 用 是 将 电 极 板 上 获 得 的 心 电 信 号 送 到 放 大 器 的 输 入 端 。 心 脏电 兴 奋 传 导 系 统 所 产 生 的 电 压 是 幅 值 及 空 间 方 向 随 时 间 变 化 的 向 量 。放 在 体 表 的 电 极 所 测 出的 ECG 信 号 将 随 不 同 位 置 而 异 。 心 周 期 中 某 段 ECG 描 迹 在 这 一 电 极 位 置 不 明 显 , 而 在 另 一位 置 上 却 很 清 楚 。 为 了 完 整 描 述 心 脏 的 活 动 状 况 , 应 采 用 多 电 极 导 联 方 式 测 量 心 电 信 号 , 基于 现 在 的 实 验 条 件 及 要 求 , 选 择 3 导 联 方 式 ...
