快走丝岗位作业指导书(2011版)

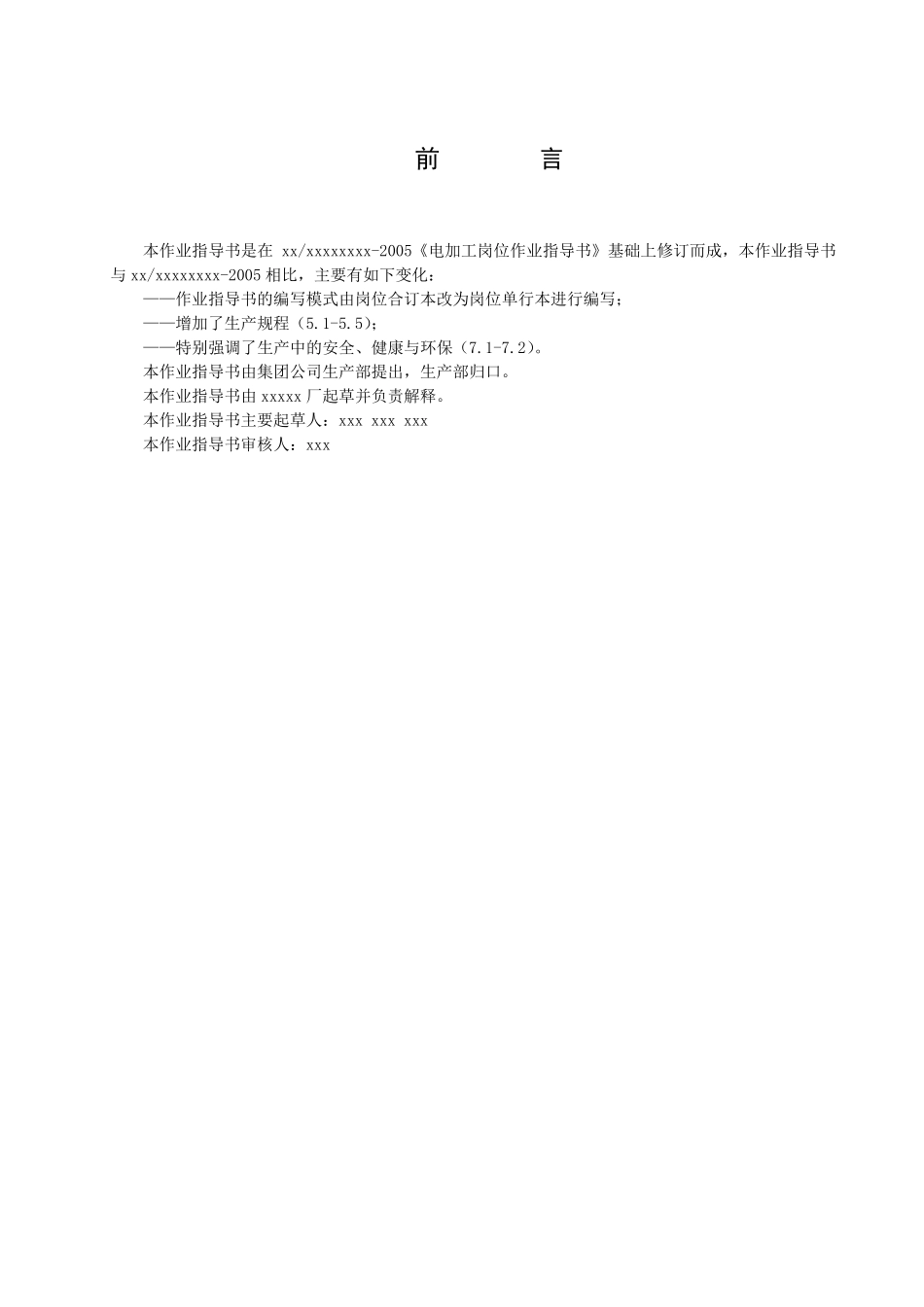

xxxxxxxxxxxxxxx有限公司企业标准 xx/xxxx.xx.xxxxxxxxxxx 代替：xx/xxxxx.xx.xxxxxx-xxxx xxxxx厂 快走丝线切割岗位作业指导书 2011-12-28发布 2012-01-31实施 xxxxxxxx有限公司 发 布 前 言 本作业指导书是在xx/xxxxxxxx-2005《电加工岗位作业指导书》基础上修订而成，本作业指导书与xx/xxxxxxxx-2005 相比，主要有如下变化： ——作业指导书的编写模式由岗位合订本改为岗位单行本进行编写； ——增加了生产规程（5.1-5.5）； ——特别强调了生产中的安全、健康与环保（7.1-7.2）。 本作业指导书由集团公司生产部提出，生产部归口。 本作业指导书由 xxxxx 厂起草并负责解释。 本作业指导书主要起草人：xxx xxx xxx 本作业指导书审核人：xxx 1 快走丝线切割岗位作业指导书 1 范围 本作业指导书适用于数控电火花快走丝线切割机床。 本作业指导书规定了数控电火花快走丝线切割机床在生产运行过程中的操作、安全、环保、维护保养等工作。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 xx/xxxxxxxxxxxxxx-2005 电加工岗位作业指导书 xx/xxxxxxxxxxxxxx-2002 设备维护保养规程 xx/xxxxxxxxxxxxxx-2002 设备操作规程 3 本作业指导书的组成 主要设备技术参数 快走丝线切割岗位的工艺控制要求 快走丝线切割机床的设备操作规程 快走丝线切割机床的维护保养 快走丝线切割机床岗位的安全、环保 快走丝线切割机床的主要设备故障分析与处理 4 主要设备技术参数 表 1 型 号 参 数 DK7750 DK7725/d/e/g DK7740 DK7730 工作台面尺寸 长×宽(mm) 1000×630 560×360 800×500 600×400 工作台行程 纵×横(mm) 500×630 250×350 400×500 300×370 最大切割厚度 mm 250/400 150/150/300 250 250 最大切割速度 mm2/min ≥100 ≥100 ≥100 ≥100 最大加工电流 A 6 6 6 6 加工表面粗糙度 Ra≤2.2 Ra≤2.25 Ra≤2.2 Ra≤2.2 Ra≤2.2 控制方式 微机控制 单板机 微机控制 微机控制 机床电源 AC 3N ∽380V 50HZ 2 表 1 （续） 型 号 参 数 DK7750 DK7725/d/e/g DK7740 DK7730 消耗功率 KW 2 1.5 1.5 1.5 外形尺寸 长×宽×高) mm 2200 × 2200 ×2230 1533×1460×1446 1865 × 1610 ...
