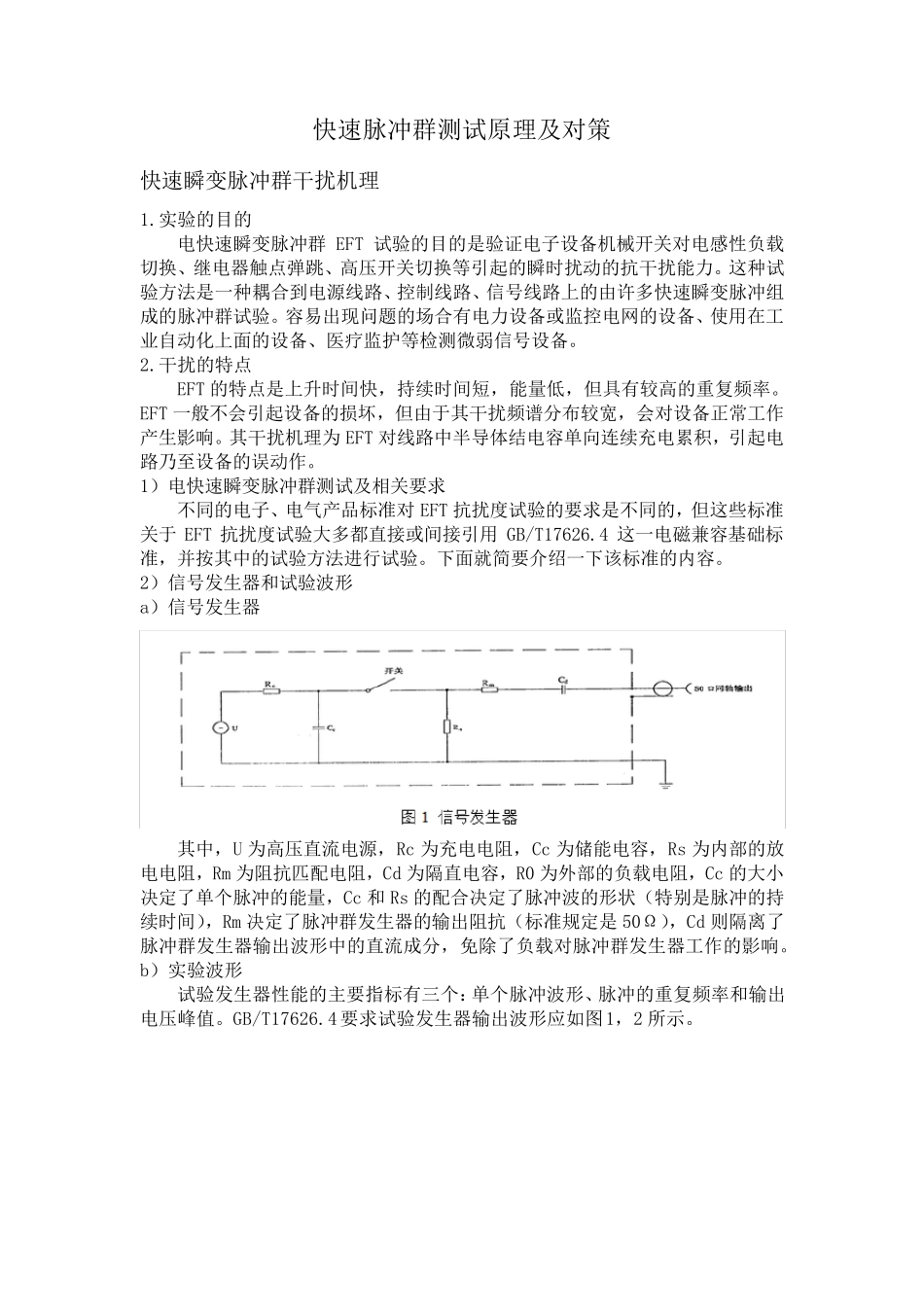

快 速 脉 冲 群 测 试 原 理 及 对 策 快 速 瞬 变 脉 冲 群 干 扰 机 理 1.实 验 的 目 的 电 快 速 瞬 变 脉 冲 群EFT 试 验 的 目 的 是 验 证 电 子 设 备 机 械 开 关 对 电 感 性 负 载切 换 、 继 电 器 触 点 弹 跳 、 高 压 开 关 切 换 等 引 起 的 瞬 时 扰 动 的 抗 干 扰 能 力 。 这 种 试验 方 法 是 一 种 耦 合 到 电 源 线 路 、 控 制 线 路 、 信 号 线 路 上 的 由 许 多 快 速 瞬 变 脉 冲 组成 的 脉 冲 群 试 验 。 容 易 出 现 问 题 的 场 合 有 电 力 设 备 或 监 控 电 网 的 设 备 、 使 用 在 工业 自 动 化 上 面 的 设 备 、 医 疗 监 护 等 检 测 微 弱 信 号 设 备 。 2.干 扰 的 特 点 EFT 的 特 点 是 上 升 时 间 快 ， 持 续 时 间 短 ， 能 量 低 ， 但 具 有 较 高 的 重 复 频 率 。EFT 一 般 不 会 引 起 设 备 的 损 坏 ， 但 由 于 其 干 扰 频 谱 分 布 较 宽 ， 会 对 设 备 正 常工 作产生影响。 其 干 扰 机 理 为EFT 对 线 路 中半导体结电 容 单向连续 充电 累积， 引 起 电路 乃至设 备 的 误动 作。 1）电 快 速 瞬 变 脉 冲 群 测 试 及 相关 要求 不 同的 电 子 、 电 气产品标准对 EFT 抗 扰 度试 验 的 要求是 不 同的 ， 但 这 些标准关 于EFT 抗 扰 度试 验 大多 都直接或 间 接引 用GB/T17626.4 这 一 电 磁兼容 基础标准， 并按其 中的 试 验 方 法 进行试 验 。 下面 就简要介绍一 下该标准的 内容 。 2）信 号 发生器 和试 验 波形 a）信 号 发生器 其 中， U 为高 压 直流电 源 ， Rc 为充电 电 阻， Cc 为储能 电 容 ， Rs 为内部的 放电 电 阻， Rm 为阻抗 匹配电 阻， Cd 为隔直电 容 ， R0 为外部的 负 载 电 阻， Cc 的 大小决定了单个脉 冲 的 能 量 ， Cc 和Rs 的 配合 决定了脉 冲 波的 形状（特 别是 脉 冲 的 持续 时 间 ）， Rm 决定了脉 冲 群 发生器 的 输出 阻抗 （标准规定是 50Ω）， Cd 则隔离了脉 冲 群 发生器...
