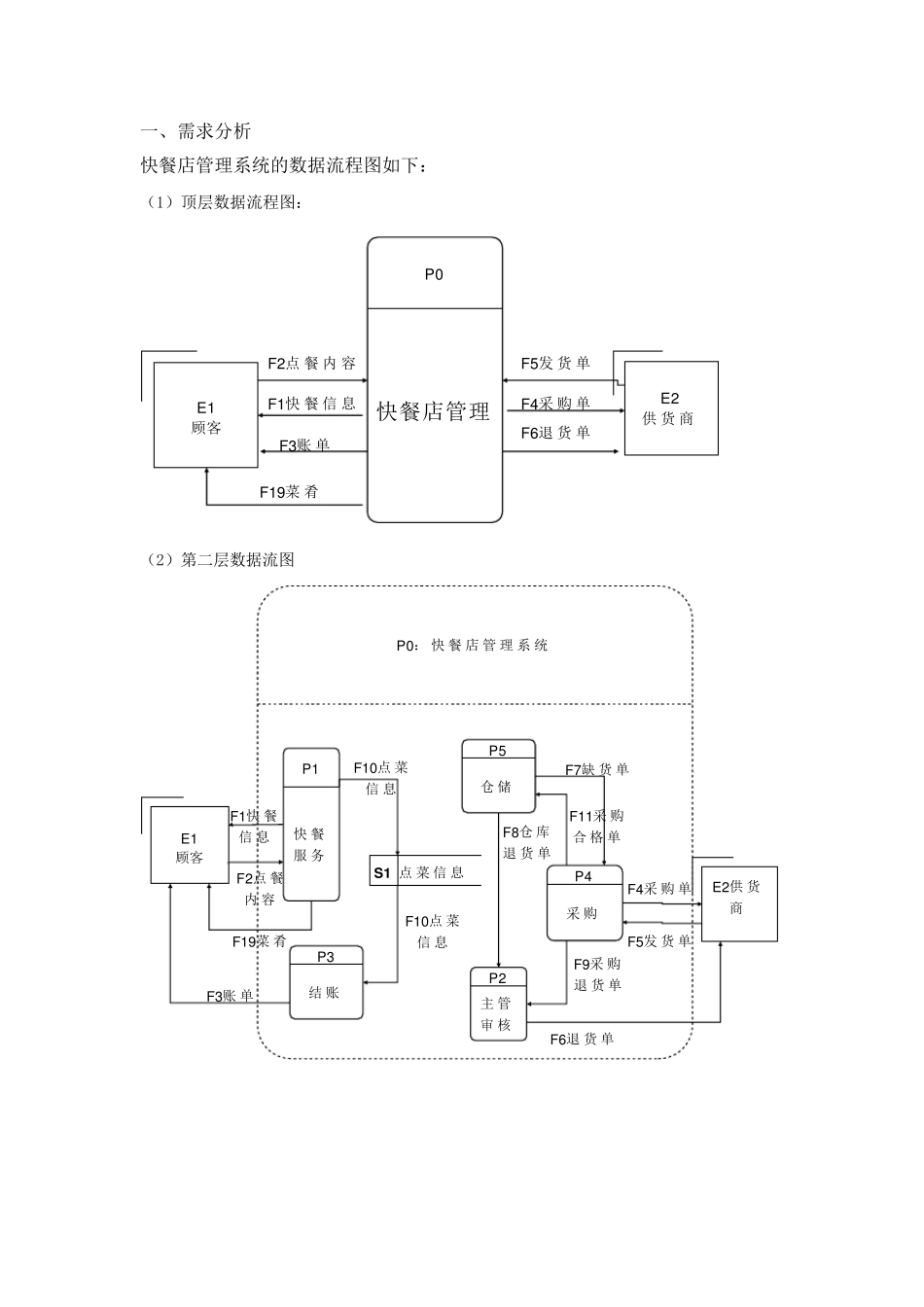

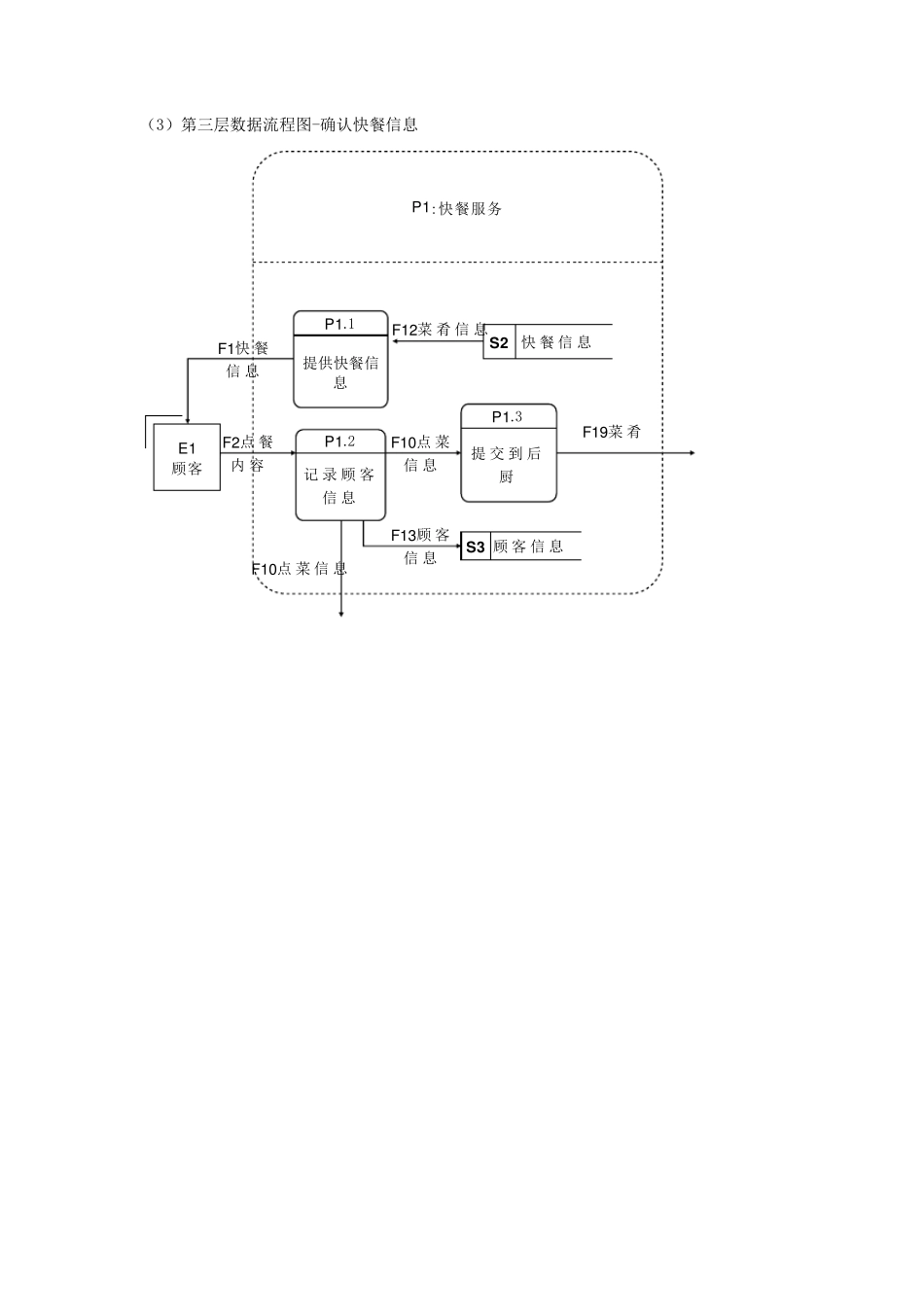

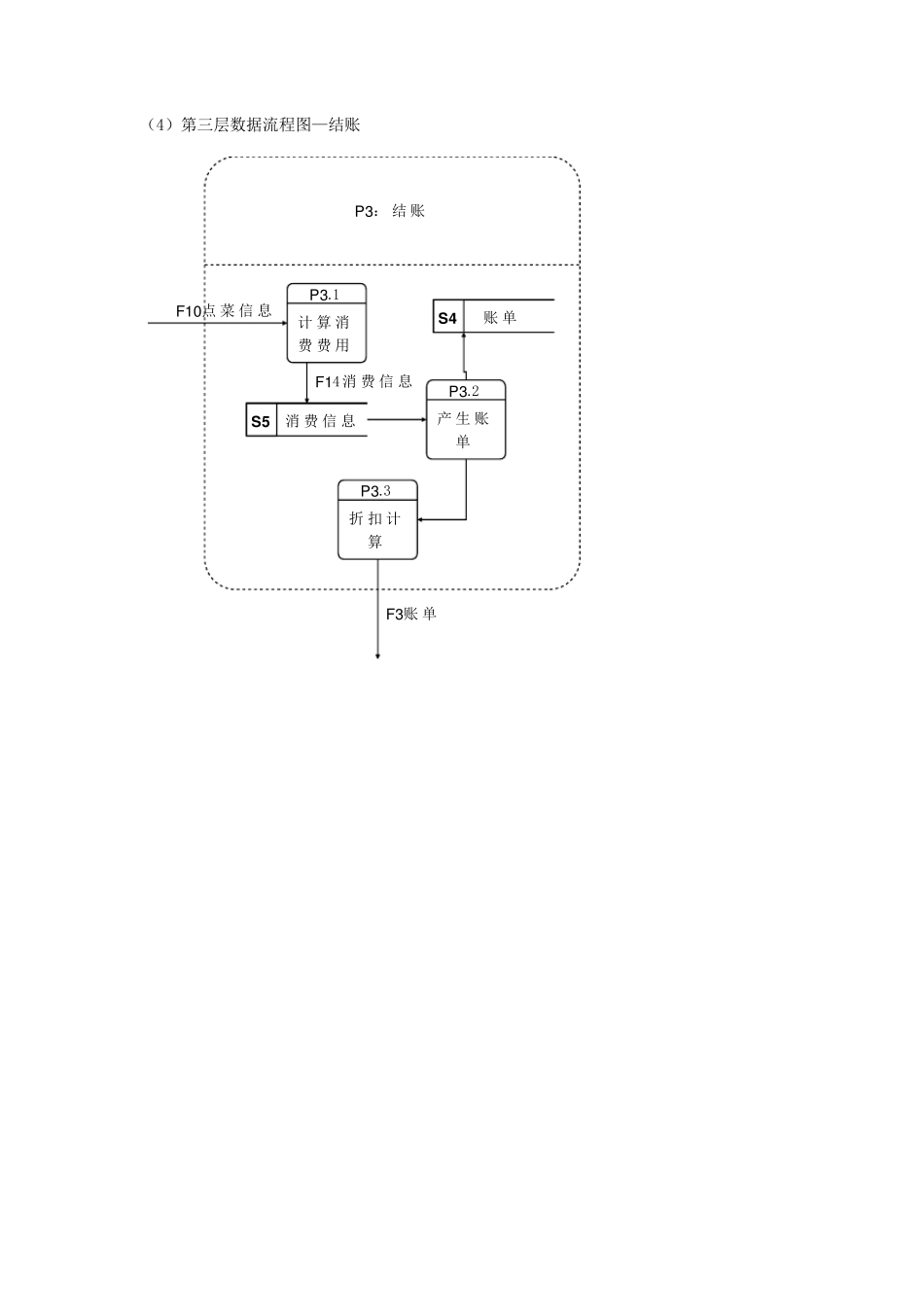

一、需求分析 快餐店管理系统的数据流程图如下: (1)顶层数据流程图: E1顾客E2供 货 商P0快餐店管理F2点 餐 内 容F3账 单F1快 餐 信 息F5发 货 单F4采 购 单F6退 货 单F19菜 肴 (2)第二层数据流图 E1顾客E2供 货商F1快 餐信 息 F3账 单F2点 餐内 容P0: 快 餐 店 管 理 系 统P1快 餐服 务P3结 账S1 点 菜 信 息F10点 菜信 息P4采 购P5仓 储P2主 管审 核F5发 货 单F4采 购 单F6退 货 单F7缺 货 单F8仓 库退 货 单F10点 菜信 息F9采 购退 货 单F11采 购合 格 单F19菜 肴 (3)第三层数据流程图-确认快餐信息 P1:快餐服务E1顾客P1.1提供快餐信息S2快 餐 信 息F12菜 肴 信 息F13顾 客信 息P1.2记 录 顾 客信 息F2点 餐内 容P1.3提 交 到 后厨F10点 菜 信 息F1快 餐信 息S3 顾 客 信 息F19菜 肴F10点 菜信 息 (4)第三层数据流程图—结账 P3: 结 账P3.1计 算 消费 费 用P3.2产 生 账单S4账 单F10点 菜 信 息F14消 费 信 息F3账 单S5消 费 信 息P3.3折 扣 计算 (五)第三层数据流程图—采购 P4: 采 购E2供 货 商P4.1采 购 审核P4.2验 货P4.3退 货 审核F5发 货 单F4采 购 单F11采 购 合 格 单F7缺 货 单F9采 购退 货 单F15采 购 不合 格 单 (六)第三层数据流程图—仓储 P5: 仓 储P5.1仓 库 主管 审 核P5.5货 物 审查P5.2货 物 清点P5.4移 库P5.3库 存 修改S7 库 存 信 息 表S6报 损 单S8盘 存 单F8仓 库退 货 单F17移 库通 知 单F16移 库 单F7缺 货 单F11采 购合 格 单F18库存 信 息F18库存 信 息F18库存 信 息 数据字典如下; (1) 数据项定义 数据项编号 数据项名称 数据项含义 与其他数据项关系 数据类型 长度 取值范围 DI-1 Fno 快餐编号 外键 varchar 20 DI-2 Fname 快餐名称 varchar 20 DI-3 Fprice 快餐价格 int DI-4 Fnumber 快餐数量 int <=200 DI-5 Ftype 类别 varchar 20 DI-6 Cno 顾客编号 外键 varchar 20 1-150 DI-7 Cnote 备注 varchar 30 DI-8 Ctype 就餐类别 varchar 20 来店 or 外卖 DI-9 Tno 餐桌号 varchar 20 1-150 DI-10 Caddress 顾客地址 varchar 20 DI-11 Ctime 就餐时间 datetime 9:00-21:00 DI-12 Cphnoe 电话 varchar 20 DI-...
