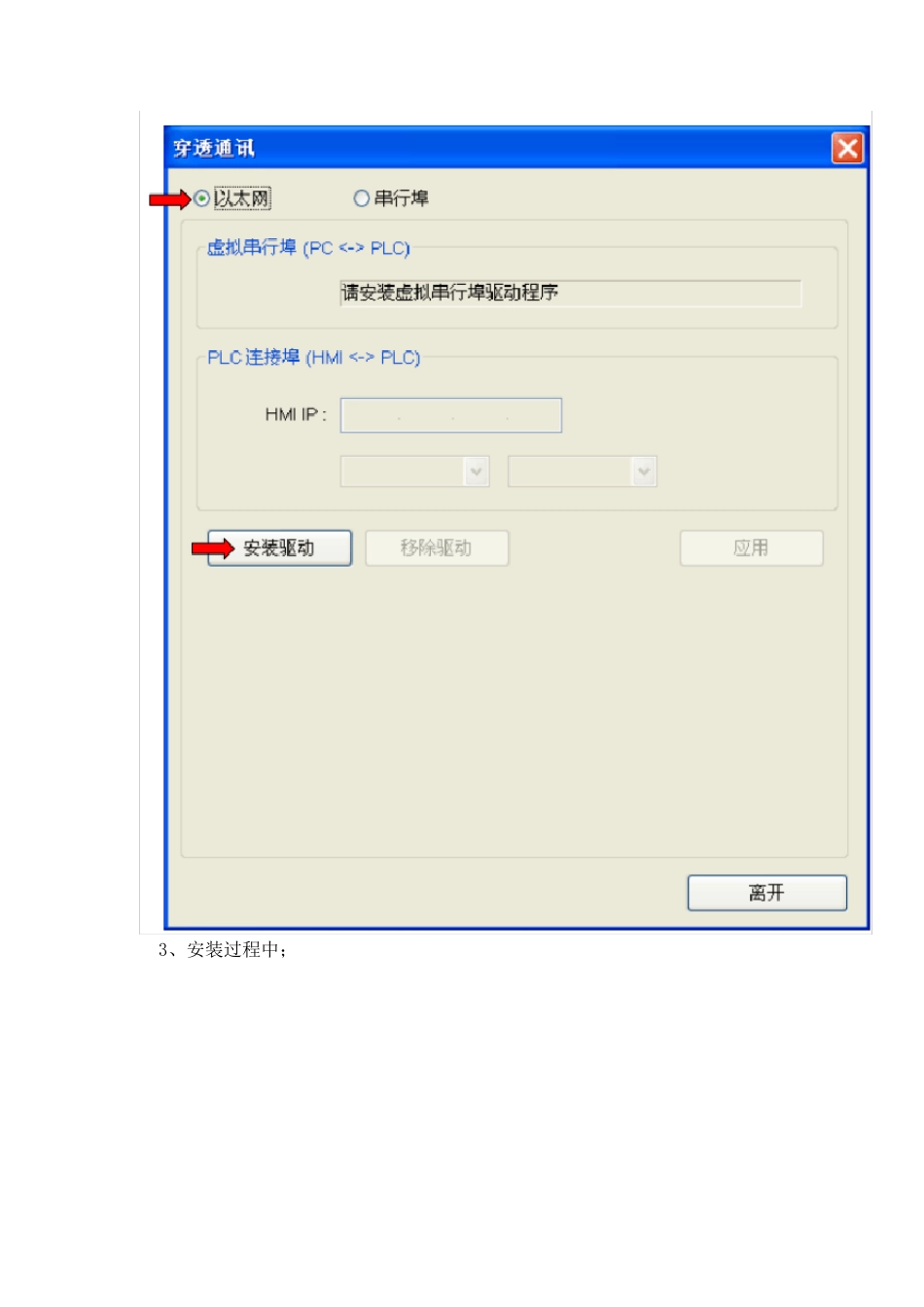

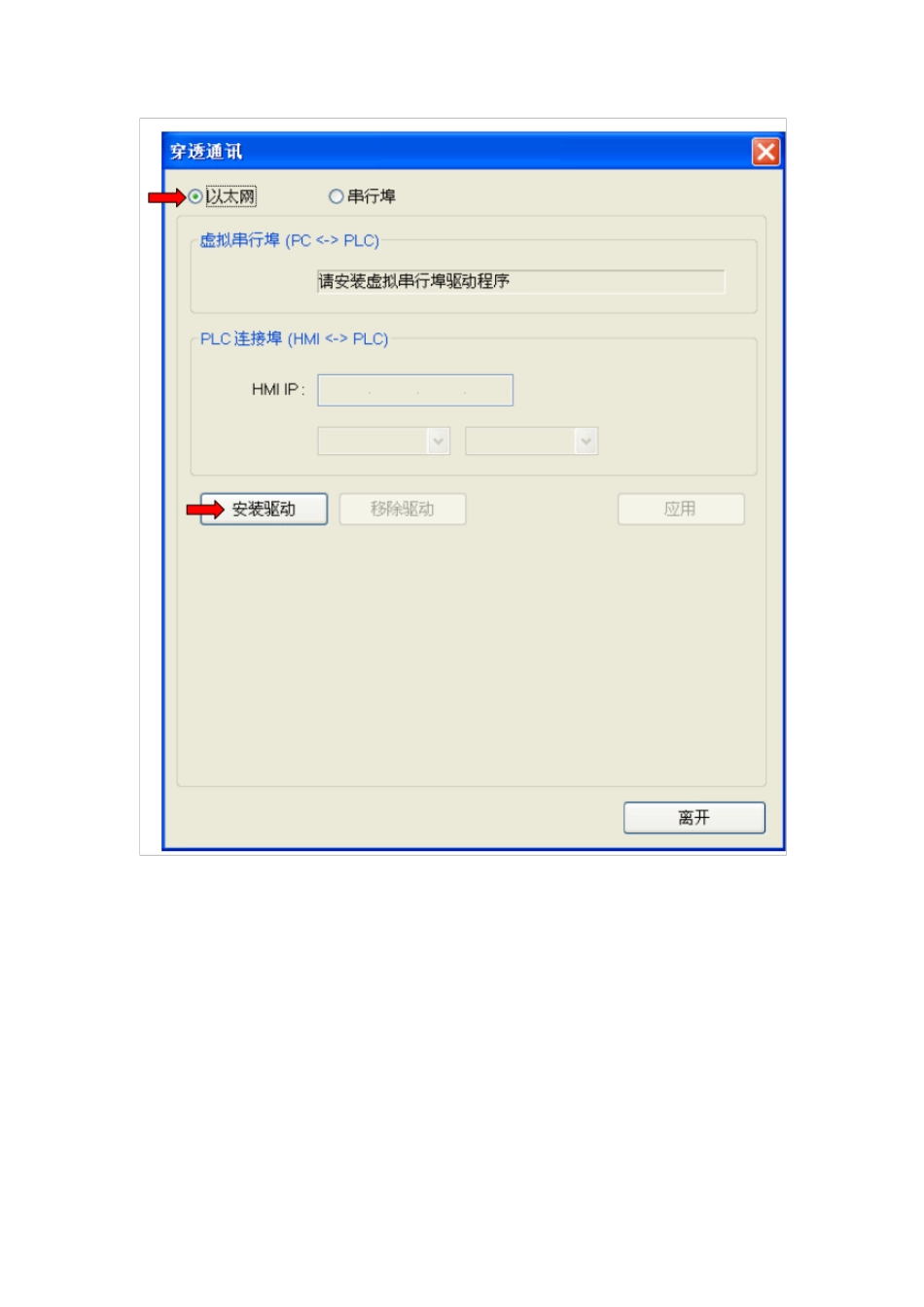

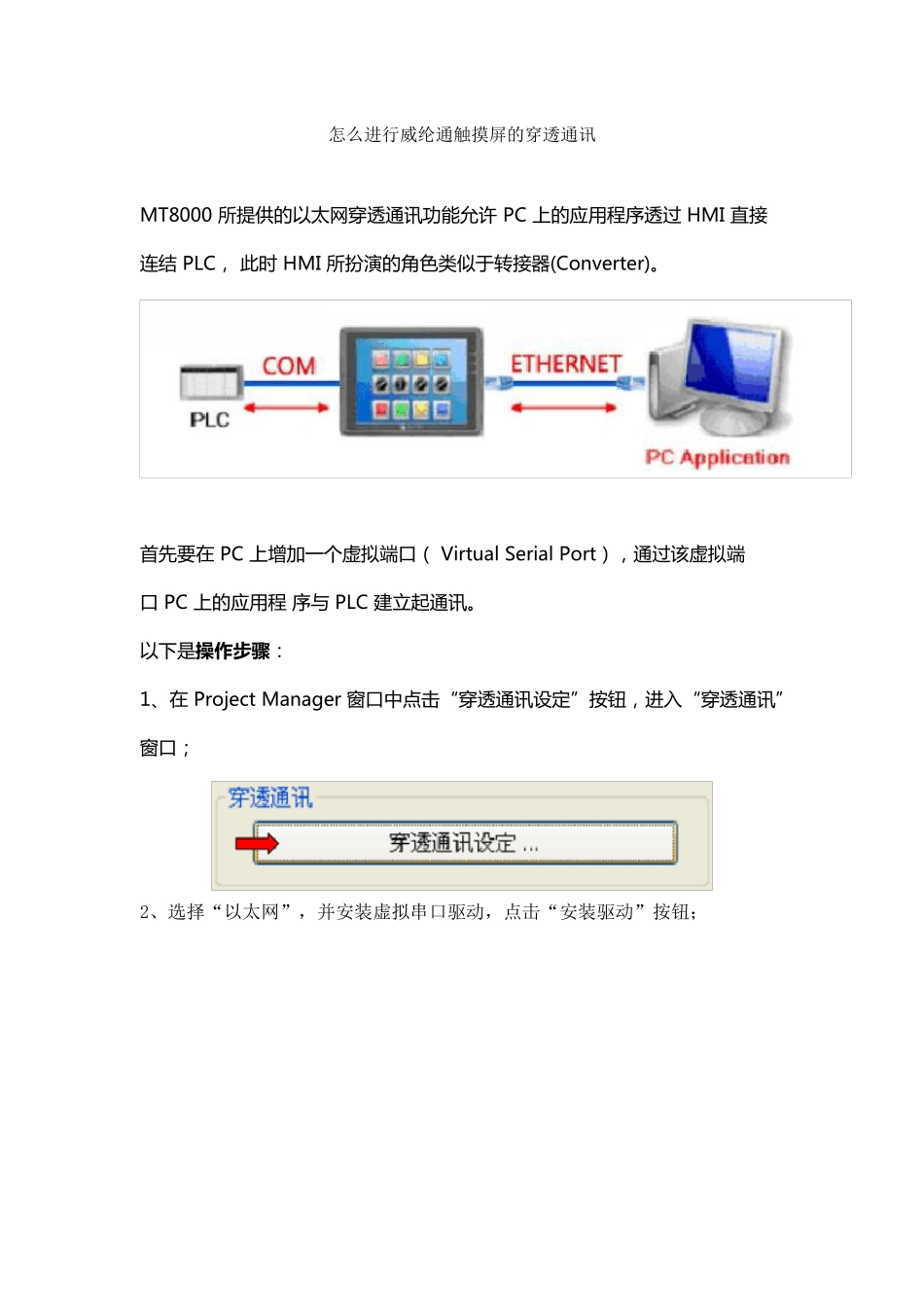

怎么进行威纶通触摸屏的穿透通讯 MT8000 所 提 供 的 以 太 网 穿 透 通 讯 功 能 允 许 PC 上 的 应 用 程 序 透 过 HMI 直 接连 结 PLC， 此 时 HMI 所 扮 演 的 角 色 类 似 于 转 接 器 (Converter)。 首 先 要 在 PC 上 增 加 一 个 虚 拟 端 口 （ Virtual Serial Port） ， 通 过 该 虚 拟 端口 PC 上 的 应 用 程 序 与 PLC 建 立 起 通 讯 。 以 下 是 操 作步骤： 1、 在 Project Manager 窗 口 中 点 击 “穿 透 通 讯 设定”按钮， 进入“穿 透 通 讯 ”窗 口 ； 2、选择“以太网”，并安装虚拟串口驱动，点击“安装驱动”按钮； 3、安装过程中； 4、 点 击 “仍然继续”按钮，继续安装； 5、 虚拟端口已安装完成，并出现一个虚拟端口号； 6、可通过设备管理器查看到该虚拟端口； 7、选择上图的 Virtual Serial Port 项，点击右键，选择“属性”，弹出属性设置窗口；可 通过下图步骤修改端口号； 8、以 Fatek PLC 与 MT8000 通讯为例，说明设置步骤；假设 MT8000 HMI 的 IP 地址为： 192.168.1.200； PLC 参数设置如下图； 9、在“穿透通讯”窗口，设置 HMI IP： 192.168.1.200；端口号设为 COM1，即为 MT8000 与 PLC 通讯采用的端口；接口类型选择 RS232，即为 MT8000 与 PLC 通讯采用的通 讯接口类型；该设定可参考“设备属性”窗口（如上图）；点击“应用”。 10、打开 Fatek PLC 软件： WinProladder；选择“ PLC”菜单下的“联机”； 11、设置通讯端口； 12、将通讯端口编号设为 COM5，即是步骤 5 安装完成的 Virtual Serial Port（ COM5）； 13、联机成功 14、 PC－ HMI－ PLC 三者连接示意图；
