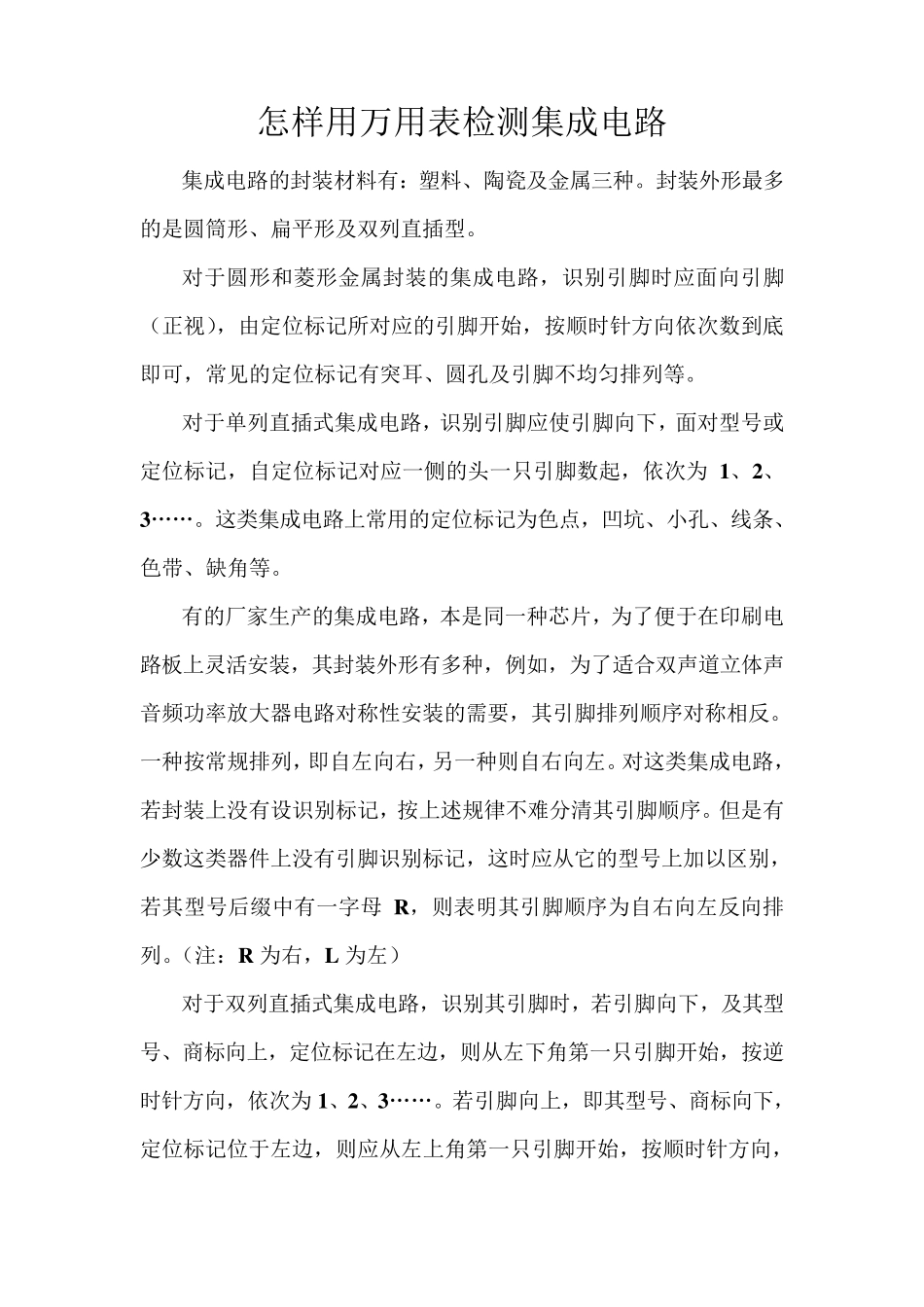

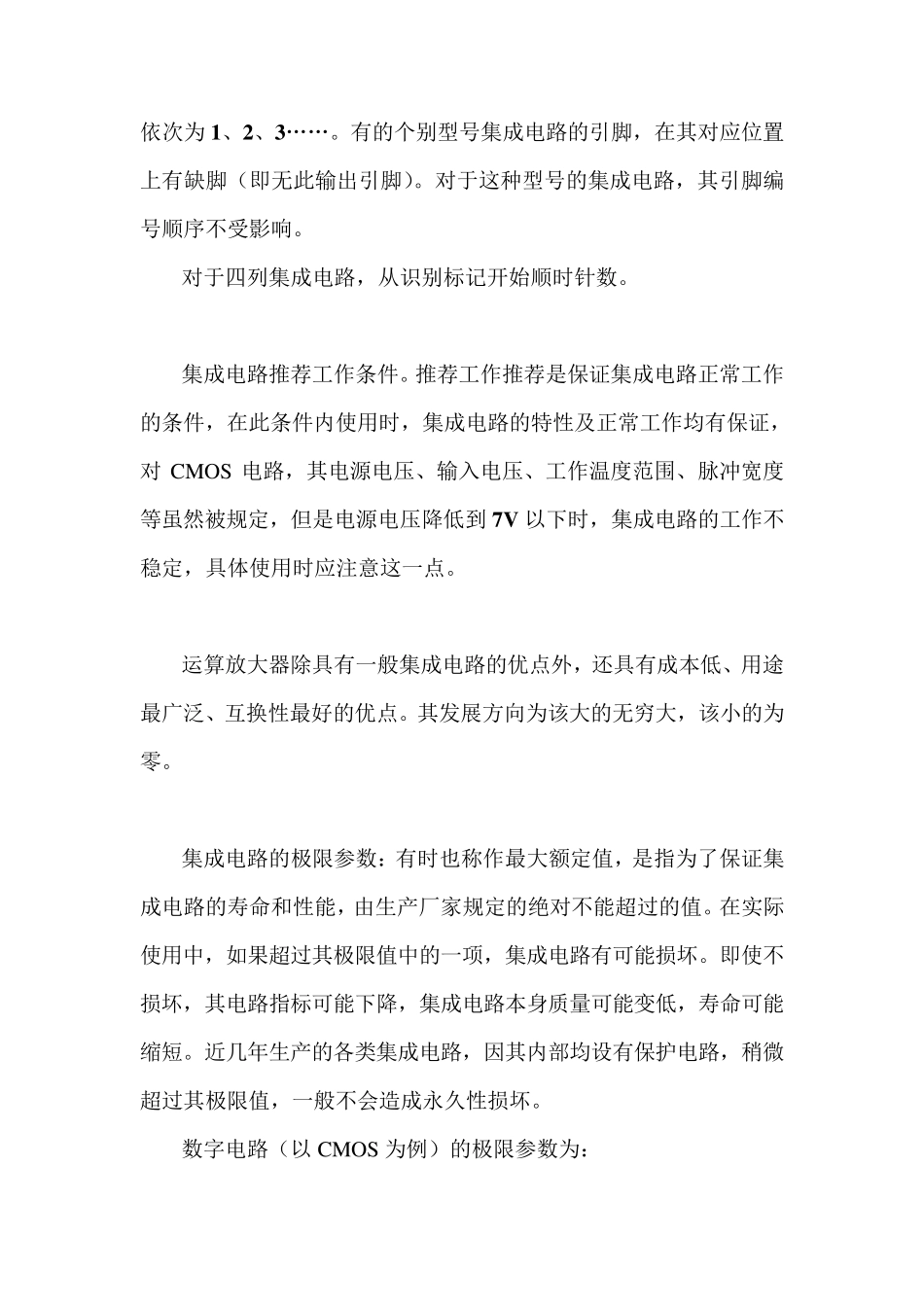

怎样用万用表检测集成电路 集成电路的封装材料有:塑料、陶瓷及金属三种。封装外形最多的是圆筒形、扁平形及双列直插型。 对于圆形和菱形金属封装的集成电路,识别引脚时应面向引脚(正视),由定位标记所对应的引脚开始,按顺时针方向依次数到底即可,常见的定位标记有突耳、圆孔及引脚不均匀排列等。 对于单列直插式集成电路,识别引脚应使引脚向下,面对型号或定位标记,自定位标记对应一侧的头一只引脚数起,依次为1、2、3……。这类集成电路上常用的定位标记为色点,凹坑、小孔、线条、色带、缺角等。 有的厂家生产的集成电路,本是同一种芯片,为了便于在印刷电路板上灵活安装,其封装外形有多种,例如,为了适合双声道立体声音频功率放大器电路对称性安装的需要,其引脚排列顺序对称相反。一种按常规排列,即自左向右,另一种则自右向左。对这类集成电路,若封装上没有设识别标记,按上述规律不难分清其引脚顺序。但是有少数这类器件上没有引脚识别标记,这时应从它的型号上加以区别,若其型号后缀中有一字母 R,则表明其引脚顺序为自右向左反向排列。(注:R 为右,L 为左) 对于双列直插式集成电路,识别其引脚时,若引脚向下,及其型号、商标向上,定位标记在左边,则从左下角第一只引脚开始,按逆时针方向,依次为1、2、3……。若引脚向上,即其型号、商标向下,定位标记位于左边,则应从左上角第一只引脚开始,按顺时针方向,依次为1、2、3……。有的个别型号集成电路的引脚,在其对应位置上有缺脚(即无此输出引脚)。对于这种型号的集成电路,其引脚编号顺序不受影响。 对于四列集成电路,从识别标记开始顺时针数。 集成电路推荐工作条件。推荐工作推荐是保证集成电路正常工作的条件,在此条件内使用时,集成电路的特性及正常工作均有保证,对 CMOS 电路,其电源电压、输入电压、工作温度范围、脉冲宽度等虽然被规定,但是电源电压降低到 7V 以下时,集成电路的工作不稳定,具体使用时应注意这一点。 运算放大器除具有一般集成电路的优点外,还具有成本低、用途最广泛、互换性最好的优点。其发展方向为该大的无穷大,该小的为零。 集成电路的极限参数:有时也称作最大额定值,是指为了保证集成电路的寿命和性能,由生产厂家规定的绝对不能超过的值。在实际使用中,如果超过其极限值中的一项,集成电路有可能损坏。即使不损坏,其电路指标可能下降,集成电路本身质量可能变低,寿命可能缩短。近几年生产的各类集成电...
