急流槽施工技术交底

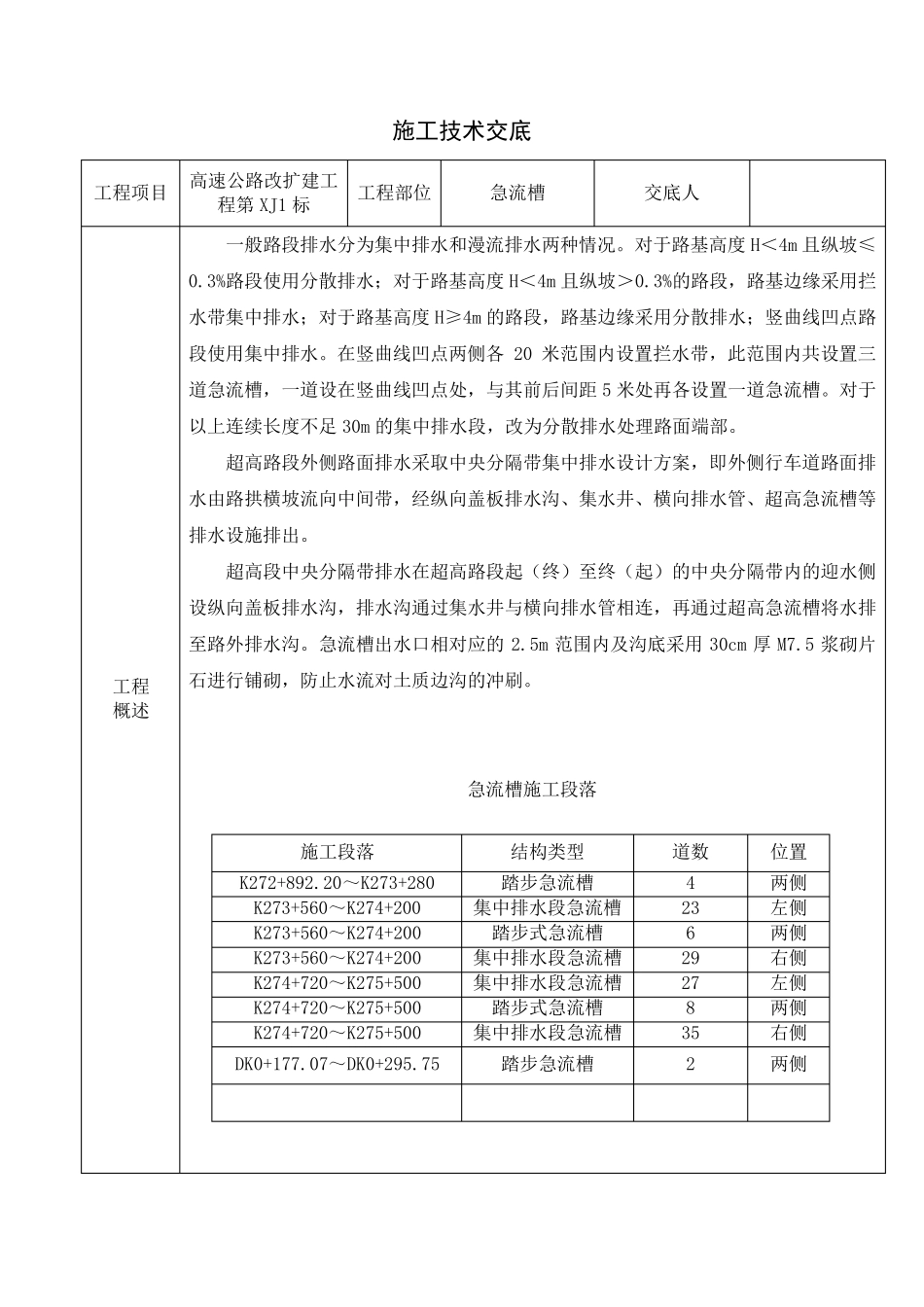

施工技术交底 工程项目 高速公路改扩建工程第XJ1 标 工程部位 急流槽 交底人 工程 概述 一般路段排水分为集中排水和漫流排水两种情况。对于路基高度H＜4m 且纵坡≤0.3%路段使用分散排水；对于路基高度H＜4m 且纵坡＞0.3%的路段，路基边缘采用拦水带集中排水；对于路基高度H≥4m 的路段，路基边缘采用分散排水；竖曲线凹点路段使用集中排水。在竖曲线凹点两侧各 20 米范围内设置拦水带，此范围内共设置三道急流槽，一道设在竖曲线凹点处，与其前后间距 5 米处再各设置一道急流槽。对于以上连续长度不足 30m 的集中排水段，改为分散排水处理路面端部。 超高路段外侧路面排水采取中央分隔带集中排水设计方案，即外侧行车道路面排水由路拱横坡流向中间带，经纵向盖板排水沟、集水井、横向排水管、超高急流槽等排水设施排出。 超高段中央分隔带排水在超高路段起（终）至终（起）的中央分隔带内的迎水侧设纵向盖板排水沟，排水沟通过集水井与横向排水管相连，再通过超高急流槽将水排至路外排水沟。急流槽出水口相对应的 2.5m 范围内及沟底采用 30cm 厚 M7.5 浆砌片石进行铺砌，防止水流对土质边沟的冲刷。 急流槽施工段落 施工段落 结构类型 道数 位置 K272+892.20～K273+280 踏步急流槽 4 两侧 K273+560～K274+200 集中排水段急流槽 23 左侧 K273+560～K274+200 踏步式急流槽 6 两侧 K273+560～K274+200 集中排水段急流槽 29 右侧 K274+720～K275+500 集中排水段急流槽 27 左侧 K274+720～K275+500 踏步式急流槽 8 两侧 K274+720～K275+500 集中排水段急流槽 35 右侧 DK0+177.07～DK0+295.75 踏步急流槽 2 两侧 进 度 计 划 人 员 安 排 现 场 负 责 人 ： 安 全 负 责 人 ： 施 工 队 负 责 人 ： 质 量 标 准 一 、 基 本 要 求 ① 砌 体 砂 浆 配 合 比 准 确 ， 砌 缝 内 砂 浆 均 匀 饱 满 ， 勾 缝 密 实 。 ② 浆 砌 片 石 、 混 凝 土 预 制 块 的 质 量 和 规 格 应 符 合 设 计 要 求 。 ③ 基 础 中 缩 缝 应 与 墙 身 缩 缝 对 齐 。 ④ 砌 体 抹 面 应 平 整 、 压 光 、 直 顺 ， 不 得 有 裂 缝 空 鼓 现 象 。 二 、 外 观 鉴 定 ① 砌 体 内 侧 及 沟 底 应 平 顺 。 ② 沟 底 不 得 有 杂 物 。 三...
