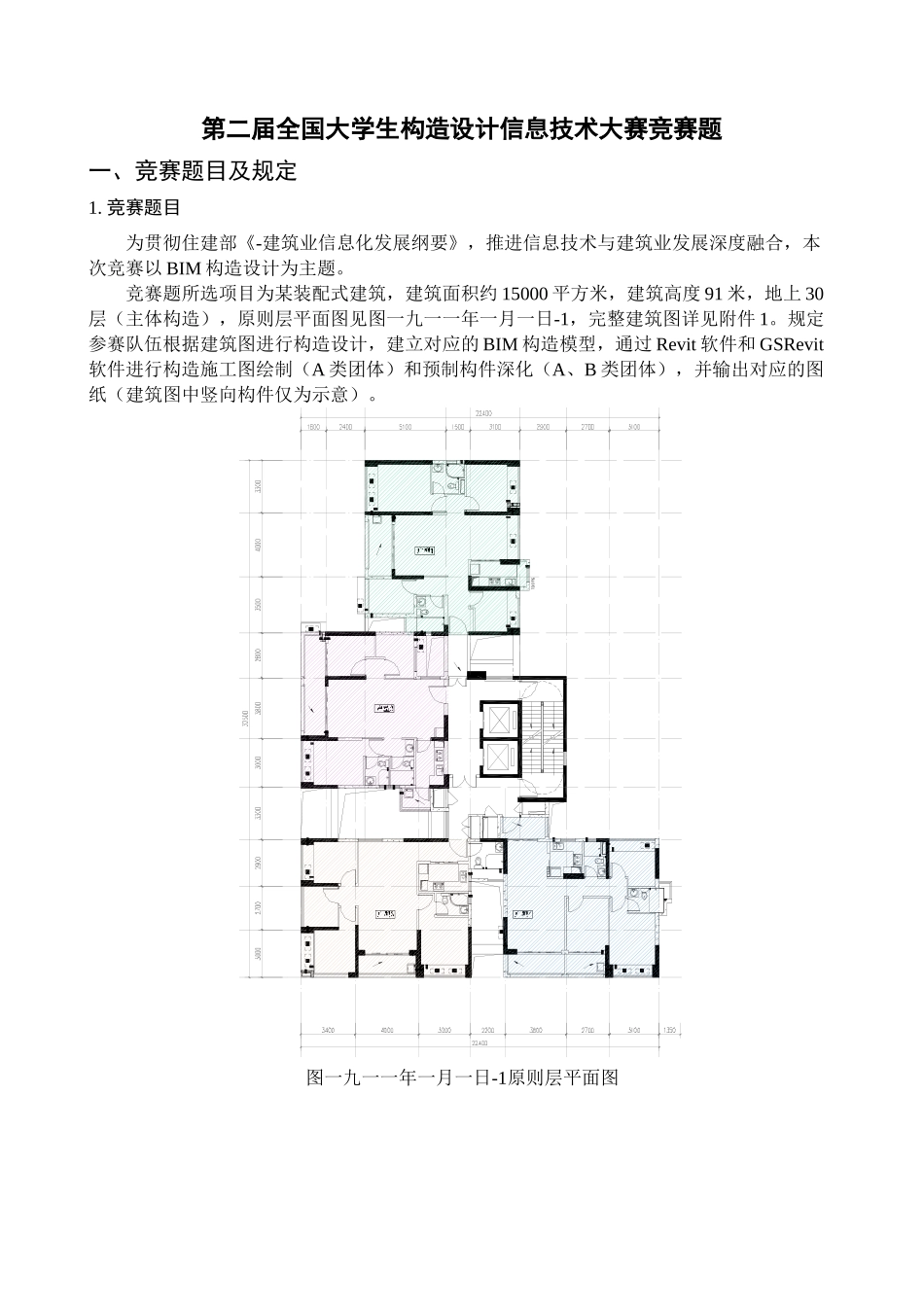

第二届“全国大学生构造设计信息技术大赛”竞赛题-12-05第二届全国大学生构造设计信息技术大赛竞赛题全国大学生构造设计信息技术大赛组委会九月第二届全国大学生构造设计信息技术大赛竞赛题一、竞赛题目及规定1. 竞赛题目为贯彻住建部《-建筑业信息化发展纲要》，推进信息技术与建筑业发展深度融合，本次竞赛以 BIM 构造设计为主题。竞赛题所选项目为某装配式建筑，建筑面积约 15000 平方米，建筑高度 91 米，地上 30层（主体构造），原则层平面图见图一九一一年一月一日-1，完整建筑图详见附件 1。规定参赛队伍根据建筑图进行构造设计，建立对应的 BIM 构造模型，通过 Revit 软件和 GSRevit软件进行构造施工图绘制（A 类团体）和预制构件深化（A、B 类团体），并输出对应的图纸（建筑图中竖向构件仅为示意）。图一九一一年一月一日-1原则层平面图2. 设计资料及规定(1) 项目总体信息本项目构造计算所需有关总体信息见表一九一一年一月一日-1。表一九一一年一月一日-1项目总体信息表抗震设防分类原则原则设防类（丙类）构造抗震设防烈度7 度设计基当地震加速度0.10g建筑场地类别II 类设计地震分组第一组基本风压0.8kN/m2地面粗糙度B 类(2) 构造体系本项目构造体系限定为“装配式钢筋混凝土剪力墙构造”。(3) 构造布置构造布置应满足受力合理、不影响建筑功能的规定。本项目为住宅类建筑，室内部分尽量减小构造梁尺寸≤，外立面周围梁高 800mm，梁柱尺寸过大视“”为 影响建筑功能 。对于竖向构件，在满足规范规定的前提下，≤底部构造加强区剪力墙厚度 300mm，非底≤部构造加强区剪力墙厚度 200mm，端柱尺寸按原图纸。(4) 材料强度钢筋：所有钢筋统一选用 HRB400 级钢筋。混凝土：C30≤≤竖向构件强度等级 C60，C30≤≤水平构件强度等级 C35。(5) 计算荷载本项目计算荷载按照表一九一一年一月一日-2 取值。表一九一一年一月一日-2构造设计荷载表荷载功能分区楼面附加恒荷载楼面活荷载楼面荷载（kN/m2）卫生间6.0根据《建筑构造荷载规范》GB50009-取值门厅、走道、大厅、卧室、客厅、厨房、阳台1.5楼梯2.0其他未注明功能区域1.52.0屋面荷载（kN/m2）/4.0按上人屋面设计，2.0线荷载外墙荷载按 3.2 kN/m2计算内墙荷载（不辨别墙厚）按 2.8 kN/m2计算阳台栏杆荷载3.0 kN/m阐明：1、GSRevit 软件录入时，构件自重由程序自动计算；女儿墙荷载 26X0.2X1.3=6.8 kN/m2、线荷载应按建筑层高扣除梁高计算，不考虑门...
