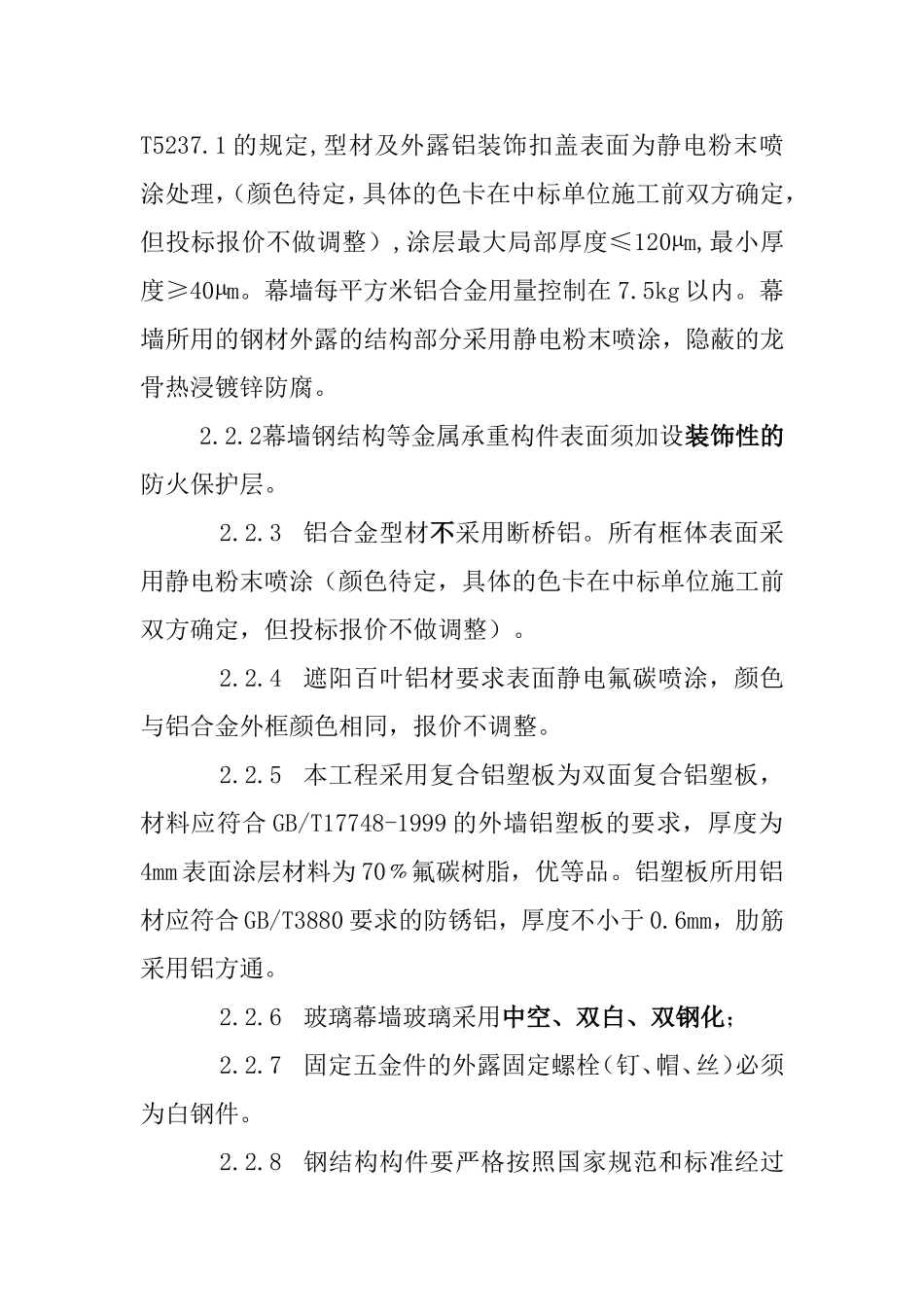

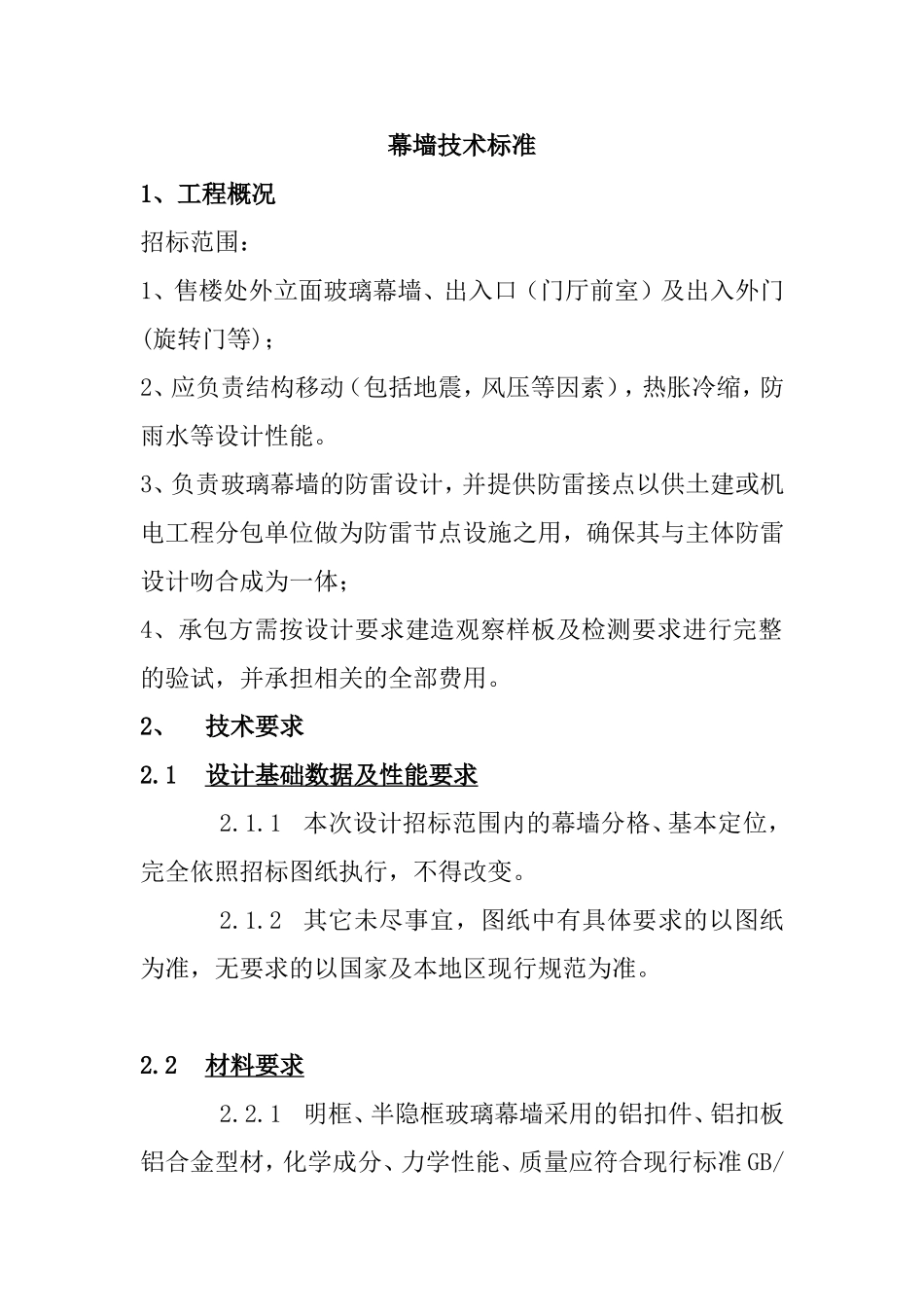

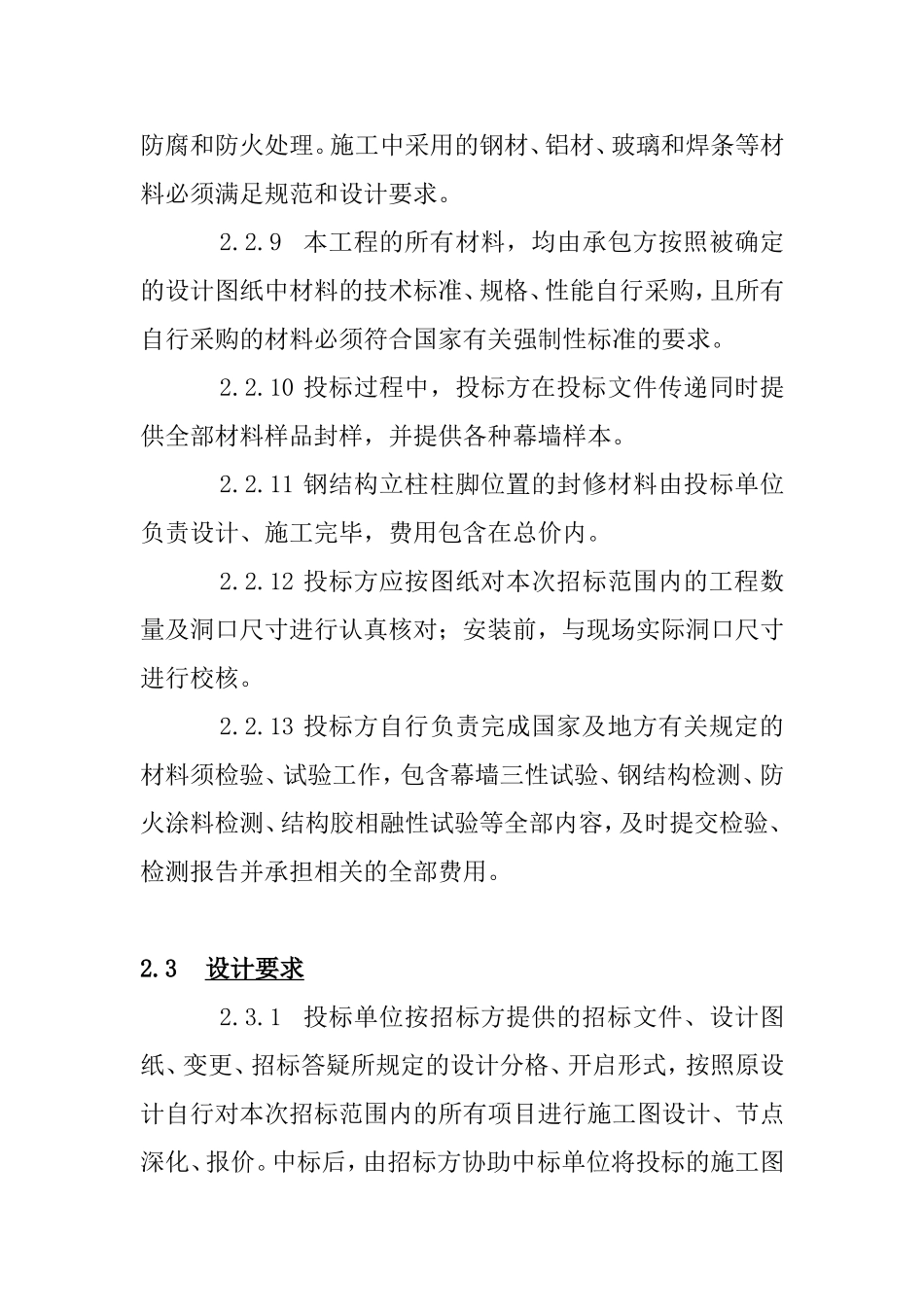

幕墙技术标准1、工程概况招标范围：1、售楼处外立面玻璃幕墙、出入口（门厅前室）及出入外门(旋转门等)；2、应负责结构移动（包括地震，风压等因素），热胀冷缩，防雨水等设计性能。3、负责玻璃幕墙的防雷设计，并提供防雷接点以供土建或机电工程分包单位做为防雷节点设施之用，确保其与主体防雷设计吻合成为一体；4、承包方需按设计要求建造观察样板及检测要求进行完整的验试，并承担相关的全部费用。2、技术要求2.1设计基础数据及性能要求2.1.1本次设计招标范围内的幕墙分格、基本定位，完全依照招标图纸执行，不得改变。2.1.2其它未尽事宜，图纸中有具体要求的以图纸为准，无要求的以国家及本地区现行规范为准。2.2材料要求2.2.1明框、半隐框玻璃幕墙采用的铝扣件、铝扣板铝合金型材，化学成分、力学性能、质量应符合现行标准GB/T5237.1的规定,型材及外露铝装饰扣盖表面为静电粉末喷涂处理，（颜色待定，具体的色卡在中标单位施工前双方确定，但投标报价不做调整）,涂层最大局部厚度≤120µm,最小厚度≥40µm。幕墙每平方米铝合金用量控制在7.5kg以内。幕墙所用的钢材外露的结构部分采用静电粉末喷涂，隐蔽的龙骨热浸镀锌防腐。2.2.2幕墙钢结构等金属承重构件表面须加设装饰性的防火保护层。2.2.3铝合金型材不采用断桥铝。所有框体表面采用静电粉末喷涂（颜色待定，具体的色卡在中标单位施工前双方确定，但投标报价不做调整）。2.2.4遮阳百叶铝材要求表面静电氟碳喷涂，颜色与铝合金外框颜色相同，报价不调整。2.2.5本工程采用复合铝塑板为双面复合铝塑板，材料应符合GB/T17748-1999的外墙铝塑板的要求，厚度为4mm表面涂层材料为70﹪氟碳树脂，优等品。铝塑板所用铝材应符合GB/T3880要求的防锈铝，厚度不小于0.6mm，肋筋采用铝方通。2.2.6玻璃幕墙玻璃采用中空、双白、双钢化；2.2.7固定五金件的外露固定螺栓（钉、帽、丝）必须为白钢件。2.2.8钢结构构件要严格按照国家规范和标准经过防腐和防火处理。施工中采用的钢材、铝材、玻璃和焊条等材料必须满足规范和设计要求。2.2.9本工程的所有材料，均由承包方按照被确定的设计图纸中材料的技术标准、规格、性能自行采购，且所有自行采购的材料必须符合国家有关强制性标准的要求。2.2.10投标过程中，投标方在投标文件传递同时提供全部材料样品封样，并提供各种幕墙样本。2.2.11钢结构立柱柱脚位置的封修材料由投标单位负责设计、施工完毕，费用包含在总价内。2.2.12投标方应按图纸对本次招标范围内的工程数量及洞口尺寸进行认真核对；安装前，与现场实际洞口尺寸进行校核。2.2.13投标方自行负责完成国家及地方有关规定的材料须检验、试验工作，包含幕墙三性试验、钢结构检测、防火涂料检测、结构胶相融性试验等全部内容，及时提交检验、检测报告并承担相关的全部费用。2.3设计要求2.3.1投标单位按招标方提供的招标文件、设计图纸、变更、招标答疑所规定的设计分格、开启形式，按照原设计自行对本次招标范围内的所有项目进行施工图设计、节点深化、报价。中标后，由招标方协助中标单位将投标的施工图纸报送北京时空筑诚公司审阅、许可后，方可施工。2.3.2铝合金框与钢构件、埋件之间增加密封胶垫，密封胶垫安装及厚度确定由投标单位自行设计、安装完成。2.3.3门窗洞口框体设计中，应当考虑原有设计文件中门设计的配合（主要发生在首层），实际施工中，因与门配合安装而发生的费用包含在总价之内。2.3.4幕墙与外墙石材、塑铝板、抹灰（装饰）面层、清水砼之间接缝封修处理节点要求在投标文件中分别深化并附带深化设计施工图纸，该封修施工由中标单位完成，费用包含在总价内。2.3.5投标方必须充分考虑本次招标工程与墙体交接部位的封修处理，无论投标方的投标图纸在各节点详图中是否设计以及投标报价中是否包含此部分封修费用，招标方都视其为已经包含所有封修的全部费用。2.3.6由于投标单位对幕墙铝合金构件深化设计引起本工程的幕墙玻璃、型材等的强度问题，由投标方负责。2.3.7设计过程中，投标方应充分考虑抚顺地区的天气，确保本次招标工程不漏水且保温性能良好，工程竣工前招标单位要进行全面模拟喷水试验（不漏为合格）。2.3.8...
