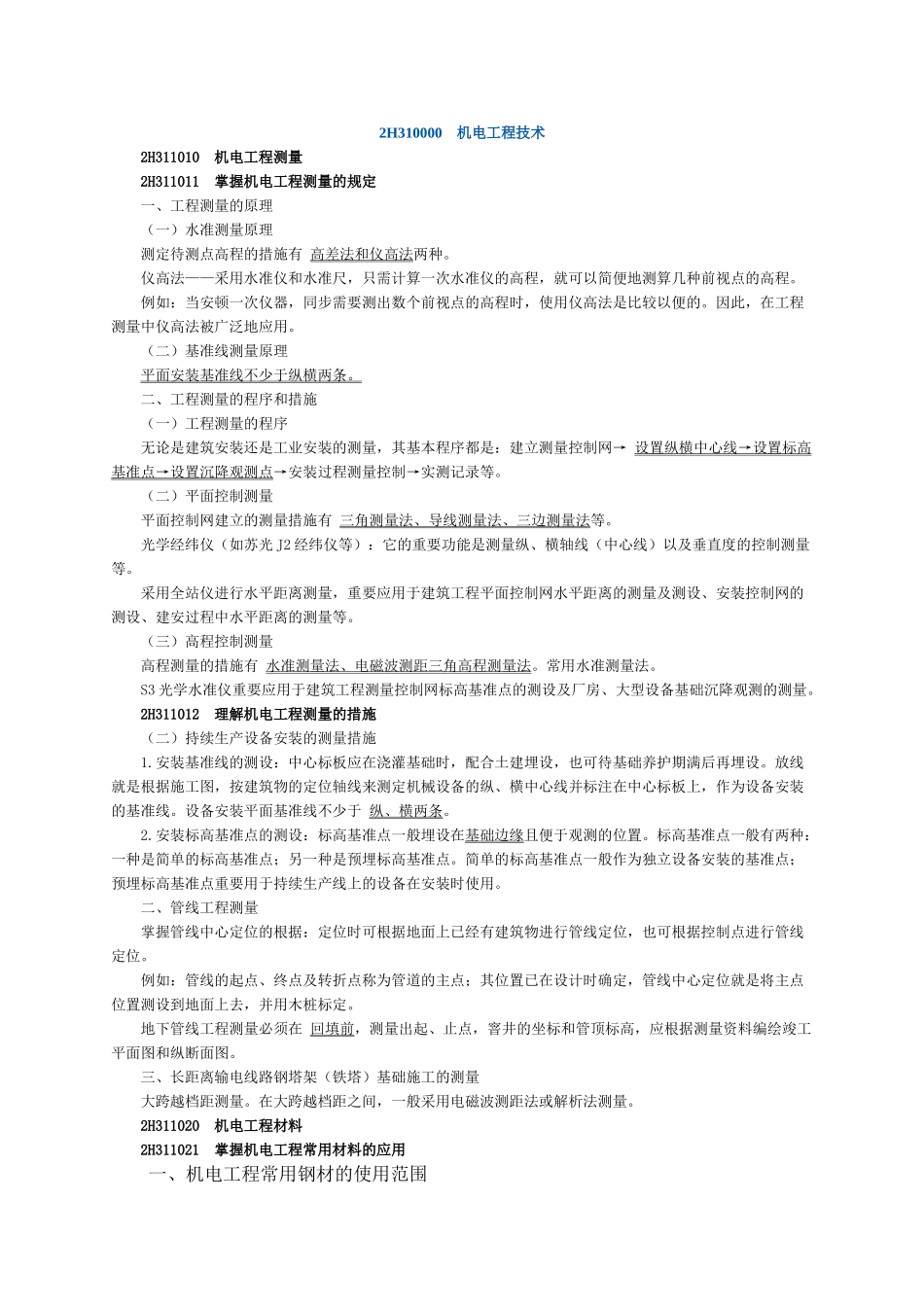

2H310000 机电工程技术 2H311010 机电工程测量 2H311011 掌握机电工程测量的规定 一、工程测量的原理 （一）水准测量原理 测定待测点高程的措施有 高差法和仪高法两种。 仪高法——采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几种前视点的高程。 例如：当安顿一次仪器，同步需要测出数个前视点的高程时，使用仪高法是比较以便的。因此，在工程测量中仪高法被广泛地应用。 （二）基准线测量原理 平面安装基准线不少于纵横两条。 二、工程测量的程序和措施 （一）工程测量的程序 无论是建筑安装还是工业安装的测量，其基本程序都是：建立测量控制网→ 设置纵横中心线→设置标高基准点→设置沉降观测点→安装过程测量控制→实测记录等。 （二）平面控制测量 平面控制网建立的测量措施有 三角测量法、导线测量法、三边测量法等。 光学经纬仪（如苏光 J2 经纬仪等）：它的重要功能是测量纵、横轴线（中心线）以及垂直度的控制测量等。 采用全站仪进行水平距离测量，重要应用于建筑工程平面控制网水平距离的测量及测设、安装控制网的测设、建安过程中水平距离的测量等。 （三）高程控制测量 高程测量的措施有 水准测量法、电磁波测距三角高程测量法。常用水准测量法。 S3 光学水准仪重要应用于建筑工程测量控制网标高基准点的测设及厂房、大型设备基础沉降观测的测量。 2H311012 理解机电工程测量的措施 （二）持续生产设备安装的测量措施 1.安装基准线的测设：中心标板应在浇灌基础时，配合土建埋设，也可待基础养护期满后再埋设。放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。设备安装平面基准线不少于 纵、横两条。 2.安装标高基准点的测设：标高基准点一般埋设在基础边缘且便于观测的位置。标高基准点一般有两种：一种是简单的标高基准点；另一种是预埋标高基准点。简单的标高基准点一般作为独立设备安装的基准点；预埋标高基准点重要用于持续生产线上的设备在安装时使用。 二、管线工程测量 掌握管线中心定位的根据：定位时可根据地面上已经有建筑物进行管线定位，也可根据控制点进行管线定位。 例如：管线的起点、终点及转折点称为管道的主点；其位置已在设计时确定，管线中心定位就是将主点位置测设到地面上去，并用木桩标定。 地下管线工程测量必须在 回填前，测量出起、止点，窨井的坐标和管顶标高，应根据测...
