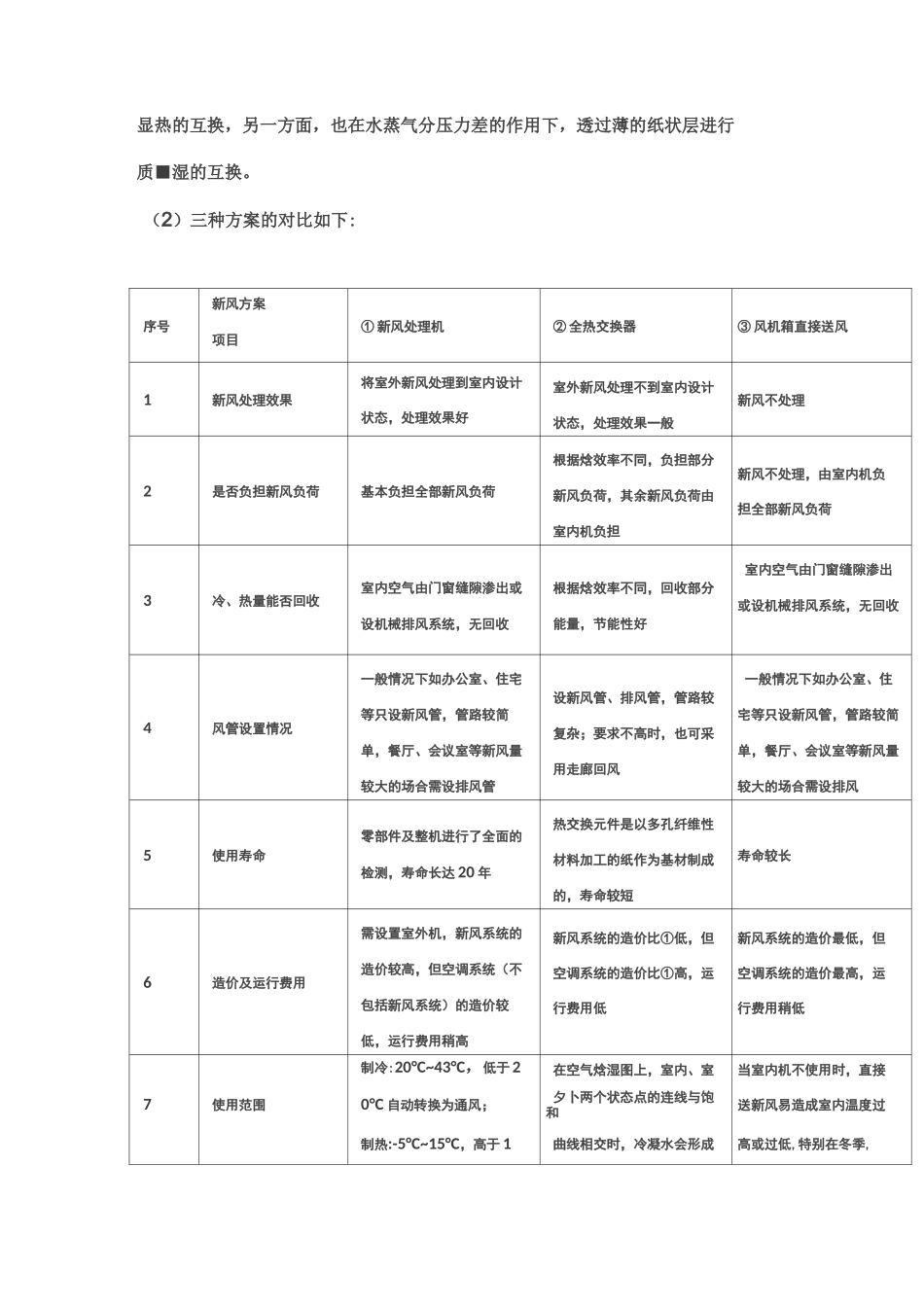

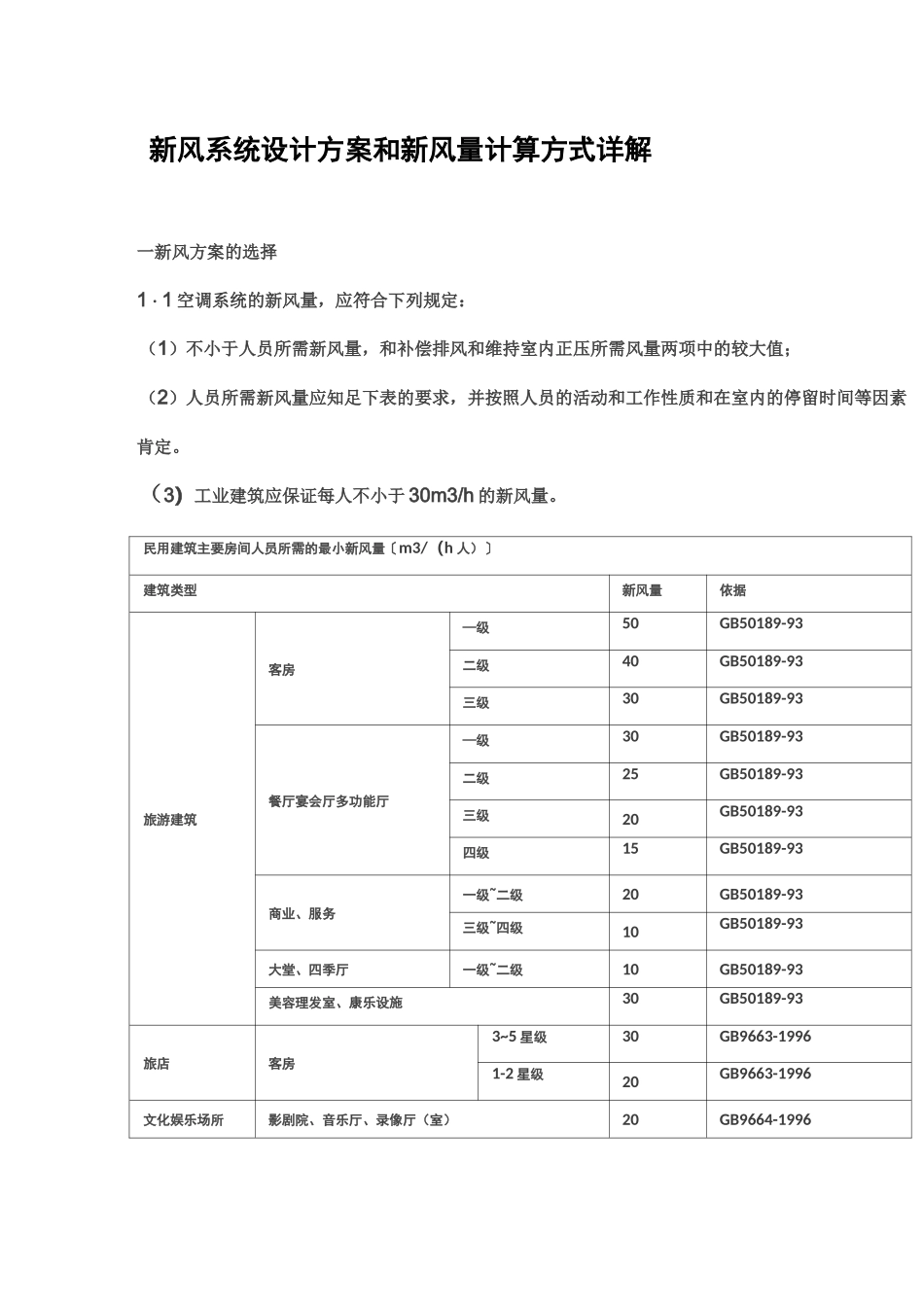

新风系统设计方案和新风量计算方式详解一新风方案的选择1・1 空调系统的新风量,应符合下列规定:(1)不小于人员所需新风量,和补偿排风和维持室内正压所需风量两项中的较大值;(2)人员所需新风量应知足下表的要求,并按照人员的活动和工作性质和在室内的停留时间等因素肯定。(3)工业建筑应保证每人不小于 30m3/h 的新风量。民用建筑主要房间人员所需的最小新风量〔m3/(h 人)〕建筑类型新风量依据旅游建筑客房—级50GB50189-93二级40GB50189-93三级30GB50189-93餐厅宴会厅多功能厅—级30GB50189-93二级25GB50189-93三级20GB50189-93四级15GB50189-93商业、服务一级~二级20GB50189-93三级~四级10GB50189-93大堂、四季厅一级~二级10GB50189-93美容理发室、康乐设施30GB50189-93旅店客房3~5 星级30GB9663-19961-2 星级20GB9663-1996文化娱乐场所影剧院、音乐厅、录像厅(室)20GB9664-1996游艺厅、舞厅(包括卡拉 OK 歌厅)30GB9664-1996酒吧、茶座、咖啡厅10GB9664-1996体育馆20GB9668-1996商场(店)、书店20GB9670-1996饭馆(餐厅)20GB16153-1996办公楼30GB/T18883-2002住宅30GB/T18883-2002学校教室小学11GB/T17226-1998初中14GB/T17226-1998高中17GB/T17226-19981・2 当空调系统不设新风系统时,室外风仍可通过门、窗的裂缝渗透到室内,因此负荷计算时,必需计算通过围护结构、门、窗裂缝渗入室内的新风负荷,渗入的空气量可按不小于以下换气次数估算:房间容积(m3)换气次数500 以下500-10001000-15001500-2000适用于一面或二面有门、窗暴露的房间,当房间有三面或四面门、窗暴露面时,应乘以系数。1.3 与多联式中央空调相配套,常常利用的新风方案有三种:①新风处置机;② 全热互换器;③风机箱直接送风(新风不处置)。(1)板翅式全热互换器板翅式全热互换器的热互换单元是采用不燃性矿物纤维作为基材,经专门加工制成吸湿、透湿性能良好的纸状波形折摺态,能够实现湿度(水分子)的互换,这样,温度和湿度不同的两股气流相间通过各自流道时,一方面通过传导进行显热的互换,另一方面,也在水蒸气分压力差的作用下,透过薄的纸状层进行质■湿的互换。(2)三种方案的对比如下:序号新风方案项目① 新风处理机② 全热交换器③ 风机箱直接送风1新风处理效果将室外新风处理到室内设计状态,处理效果好室外新风处理不到室内设计状态,处理效果一般新风不处理2是否负担新风负荷基本负担全部新风负荷根据焓效率不同,负担部分...
