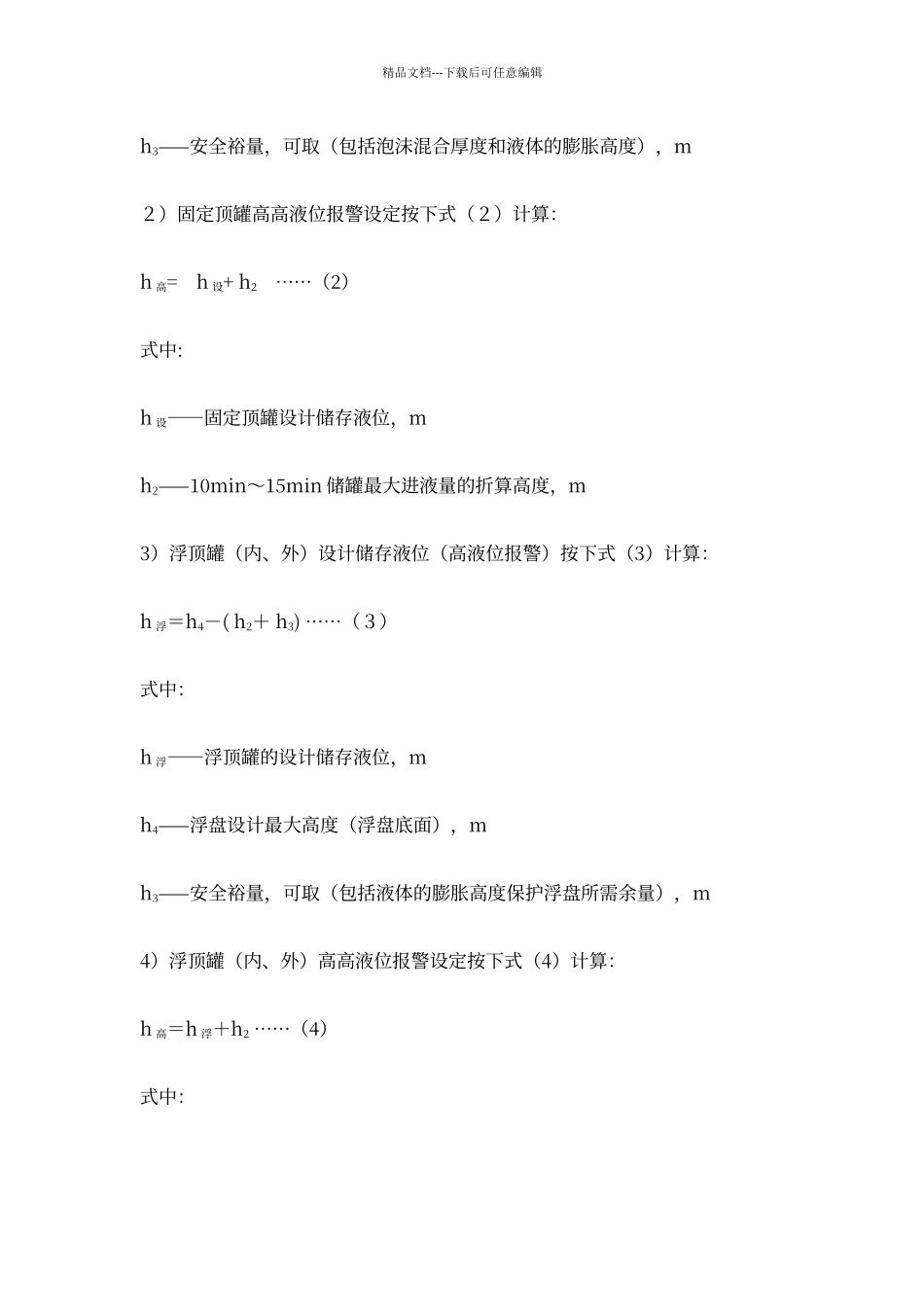

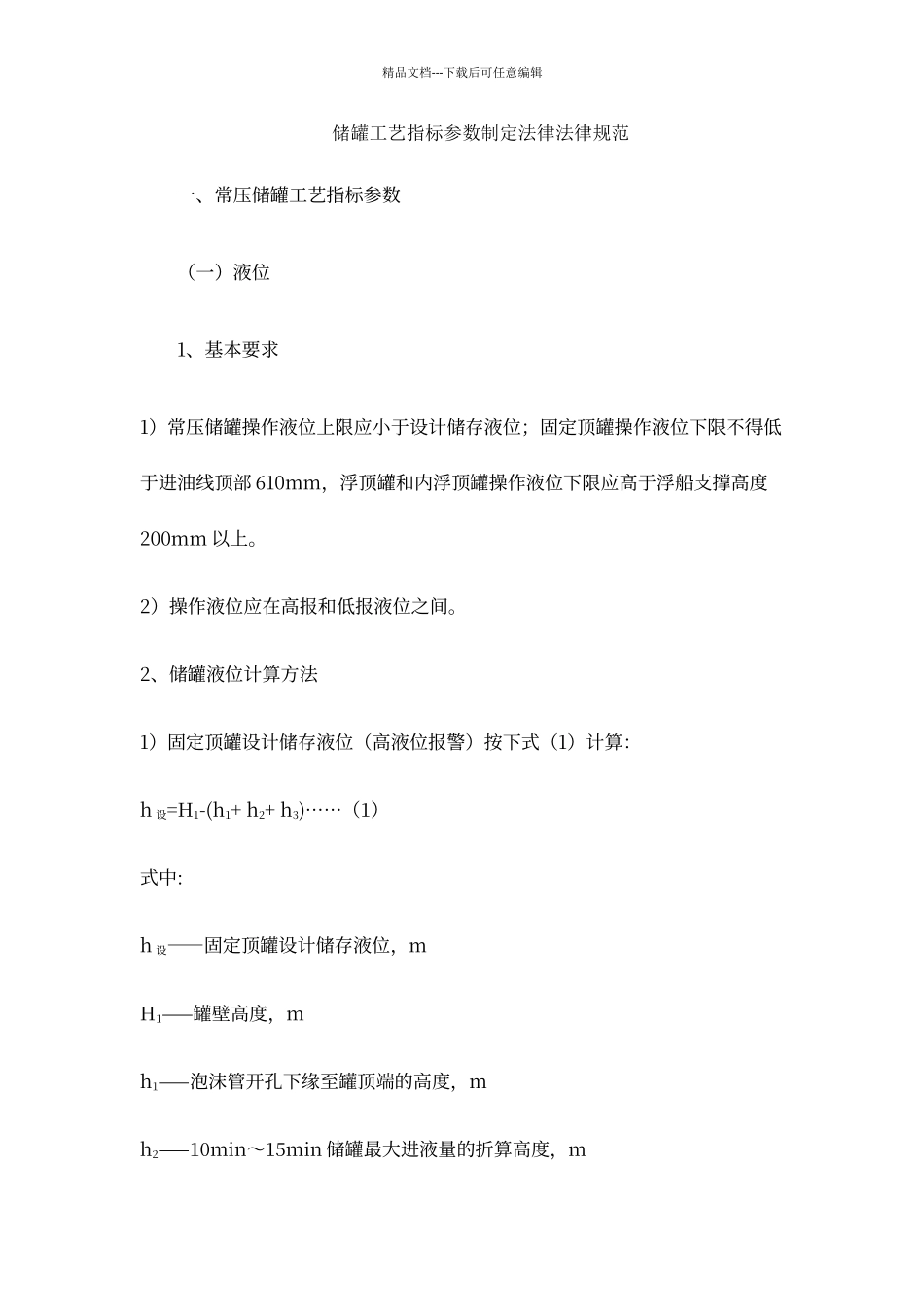

精品文档---下载后可任意编辑储罐工艺指标参数制定法律法律规范一、常压储罐工艺指标参数（一）液位1、基本要求1）常压储罐操作液位上限应小于设计储存液位；固定顶罐操作液位下限不得低于进油线顶部 610mm，浮顶罐和内浮顶罐操作液位下限应高于浮船支撑高度200mm 以上。2）操作液位应在高报和低报液位之间。2、储罐液位计算方法1）固定顶罐设计储存液位（高液位报警）按下式（1）计算：h 设=H1-(h1+ h2+ h3)······（1）式中:h 设——固定顶罐设计储存液位，mH1——罐壁高度，mh1——泡沫管开孔下缘至罐顶端的高度，mh2——10min～15min 储罐最大进液量的折算高度，m精品文档---下载后可任意编辑h3——安全裕量，可取（包括泡沫混合厚度和液体的膨胀高度），m２）固定顶罐高高液位报警设定按下式（２）计算：h 高= h 设+ h2 ······（2）式中:h 设——固定顶罐设计储存液位，mh2——10min～15min 储罐最大进液量的折算高度，m3）浮顶罐（内、外）设计储存液位（高液位报警）按下式（3）计算： h 浮＝h4－( h2＋ h3) ······（３）式中：h 浮——浮顶罐的设计储存液位，mh4——浮盘设计最大高度（浮盘底面），mh3——安全裕量，可取（包括液体的膨胀高度保护浮盘所需余量），m4）浮顶罐（内、外）高高液位报警设定按下式（4）计算： h 高＝h 浮＋h2 ······（4）式中：精品文档---下载后可任意编辑h 高——高高液位报警设置高度，m5） 相关参数：（1）浮顶罐(即外浮顶罐)浮盘设计最大高度（浮盘底面）参考值：罐壁顶以下～。（2）内浮顶罐：钢制浮盘，罐壁顶以下～；铝制浮盘，罐壁顶以下～。3、高低液位报警设置法律法律规范常压储罐高低液位报警设定取值表储罐类型液位取 值浮顶罐（内、外）低低液位报警浮船支撑高度+200mm 处取值；或低液位报警高度减去 10min-15min 储罐最大收油量的折算高度。低限液位报警浮船支撑高度+400mm 处取值；或低低液位报警高度加上 10min-15min 储罐最大输出量高度。操作最低液位浮船支撑高度+200mm 以上；最大允许操作液位范围。若有低报、低低报、高报、高高报，执行其余条款。操作最高液位设计储存液位高度以下。高液位报警浮盘设计最大高度－10min～15min 储罐最大进液量折算高度－安全裕量。高高限报警高液位报警+10min～15min 储罐最大进液量折算高度。（二）进料输入和储存温度精品文档---下载后可任意编辑常压储罐物料的进料（输入）和储存温度应...
