2025年机械毕业设计论文消声器后盖复合模设计及制造工艺分析全套图纸

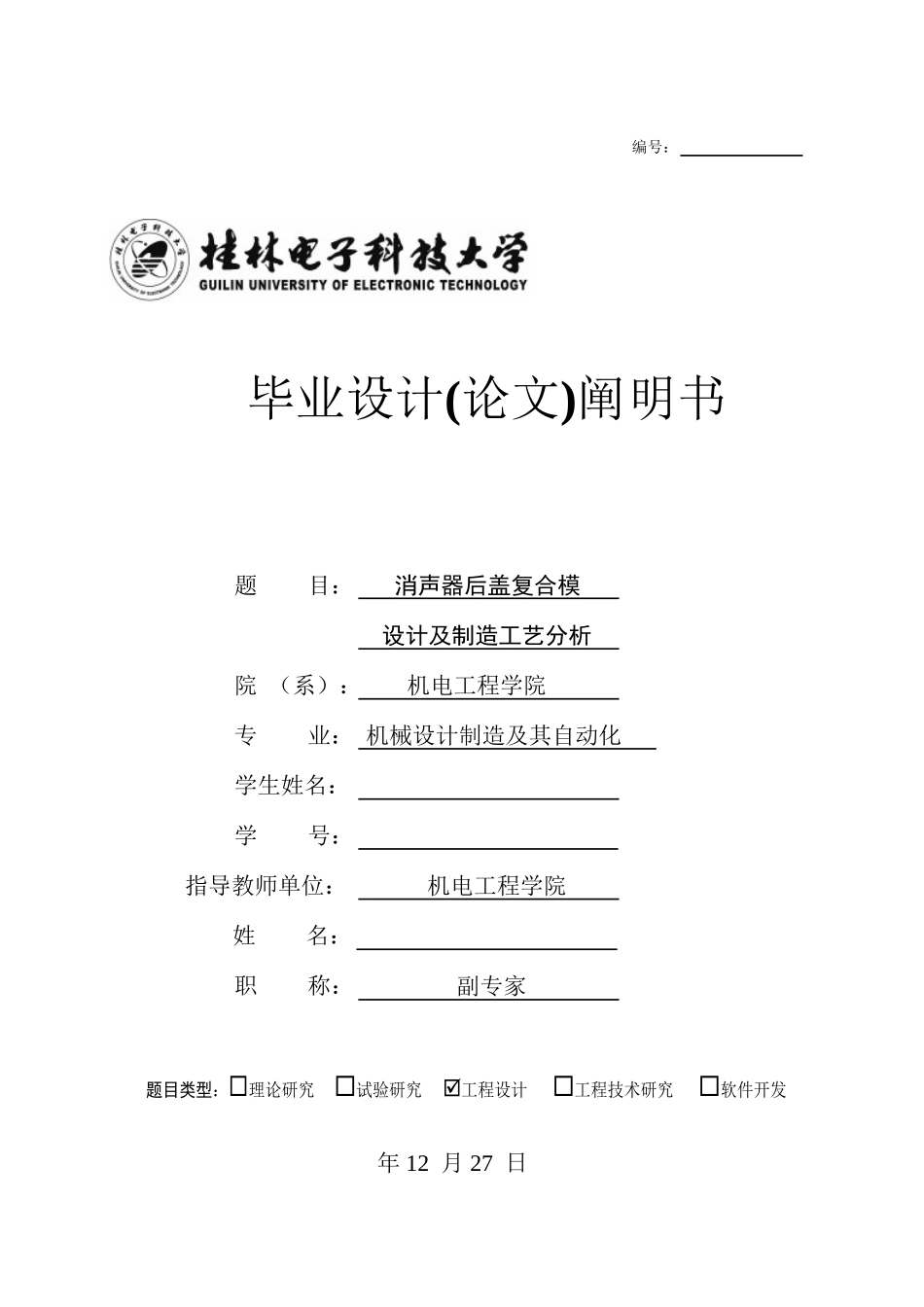

2025年机械毕业设计论文消声器后盖复合模设计及制造工艺分析全套图纸_第1页
1/40

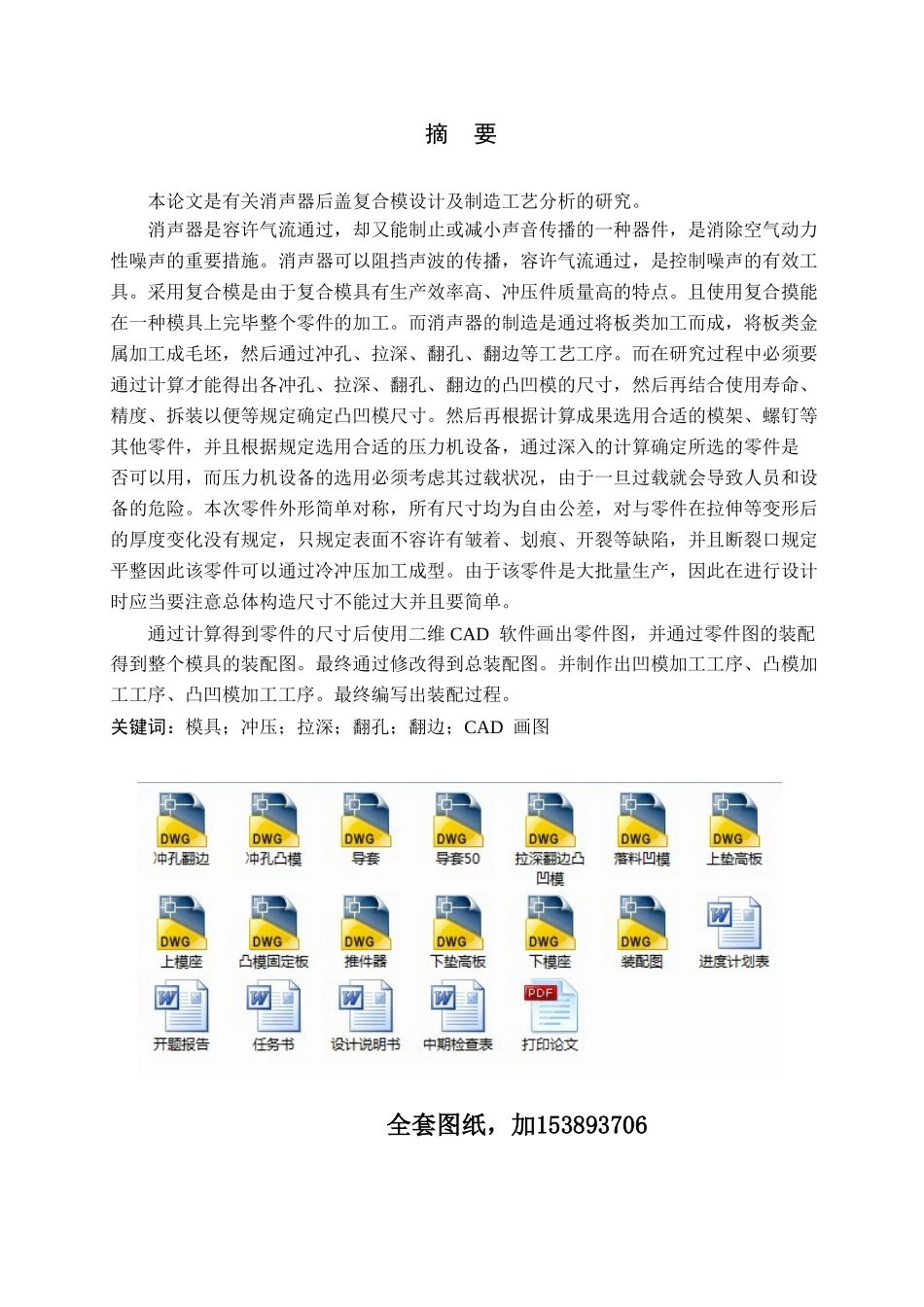

2025年机械毕业设计论文消声器后盖复合模设计及制造工艺分析全套图纸_第2页
2/40

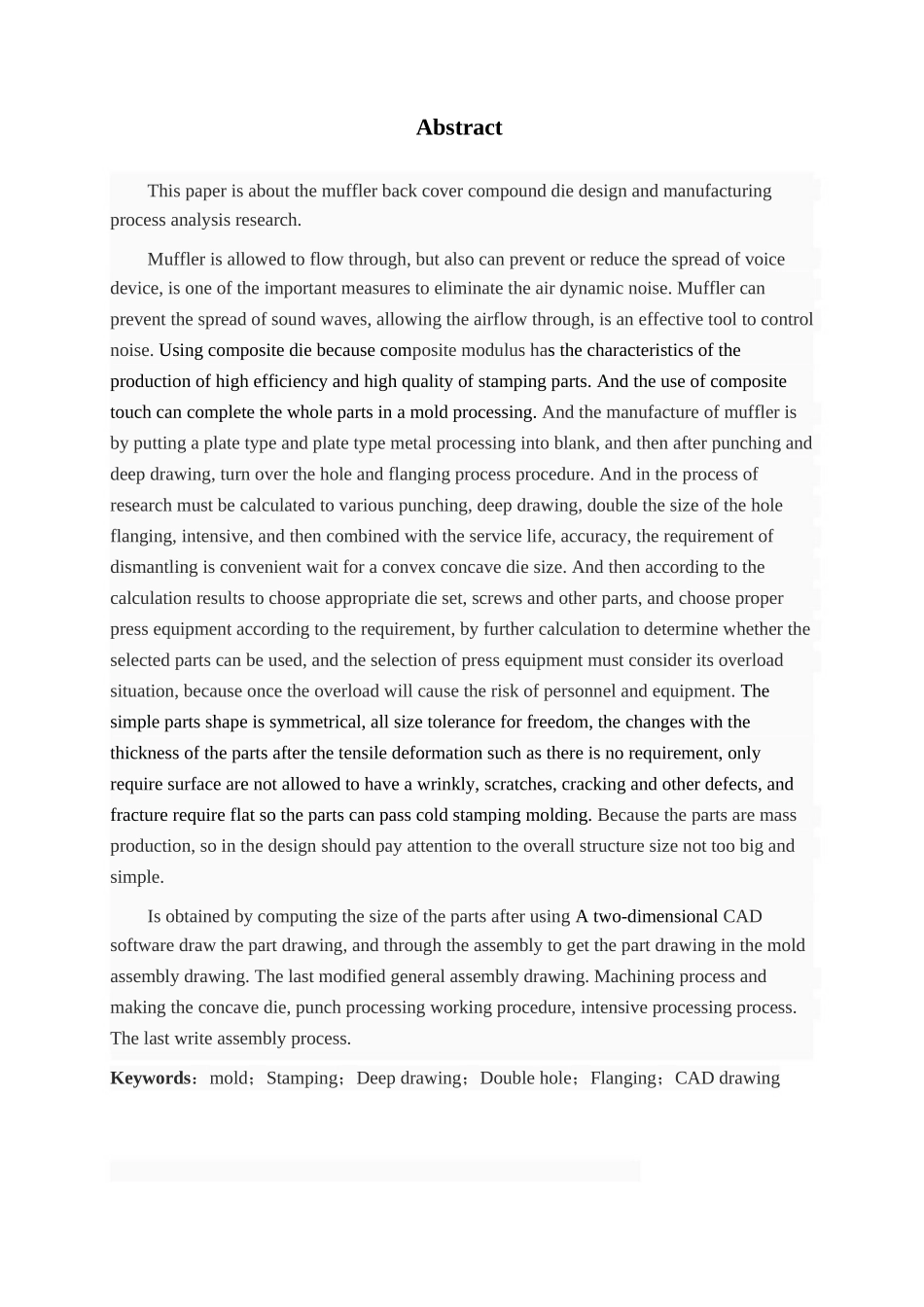

2025年机械毕业设计论文消声器后盖复合模设计及制造工艺分析全套图纸_第3页
3/40
编号:毕业设计(论文)阐明书题目:消声器后盖复合模设计及制造工艺分析院 (系):机电工程学院专业: 机械设计制造及其自动化学生姓名:学号:指导教师单位:机电工程学院姓职名:称:副专家题目类型:理论研究 试验研究工程设计工程技术研究软件开发 年 12 月 27 日摘要本论文是有关消声器后盖复合模设计及制造工艺分析的研究。消声器是容许气流通过,却又能制止或减小声音传播的一种器件,是消除空气动力性噪声的重要措施。消声器可以阻挡声波的传播,容许气流通过,是控制噪声的有效工具。采用复合模是由于复合模具有生产效率高、冲压件质量高的特点。且使用复合摸能在一种模具上完毕整个零件的加工。而消声器的制造是通过将板类加工而成,将板类金属加工成毛坯,然后通过冲孔、拉深、翻孔、翻边等工艺工序。而在研究过程中必须要通过计算才能得出各冲孔、拉深、翻孔、翻边的凸凹模的尺寸,然后再结合使用寿命、精度、拆装以便等规定确定凸凹模尺寸。然后再根据计算成果选用合适的模架、螺钉等其他零件,并且根据规定选用合适的压力机设备,通过深入的计算确定所选的零件是否可以用,而压力机设备的选用必须考虑其过载状况,由于一旦过载就会导致人员和设备的危险。本次零件外形简单对称,所有尺寸均为自由公差,对与零件在拉伸等变形后的厚度变化没有规定,只规定表面不容许有皱着、划痕、开裂等缺陷,并且断裂口规定平整因此该零件可以通过冷冲压加工成型。由于该零件是大批量生产,因此在进行设计时应当要注意总体构造尺寸不能过大并且要简单。通过计算得到零件的尺寸后使用二维 CAD 软件画出零件图,并通过零件图的装配得到整个模具的装配图。最终通过修改得到总装配图。并制作出凹模加工工序、凸模加工工序、凸凹模加工工序。最终编写出装配过程。关键词:模具;冲压;拉深;翻孔;翻边;CAD 画图全套图纸,加153893706AbstractThis paper is about the muffler back cover compound die design and manufacturingprocess analysis research.Muffler is allowed to flow through, but also can prevent or reduce the spread of voicedevice, is one of the important measures to eliminate the air dynamic noise. Muffler canprevent the spread of sound waves, allowing the airflow through, is an effective tool to controlnoise. Using...
