总线型楼宇可视对讲系统方案

总线型楼宇可视对讲系统方案_第1页
1/12
总线型楼宇可视对讲系统方案_第2页
2/12
总线型楼宇可视对讲系统方案_第3页
3/12

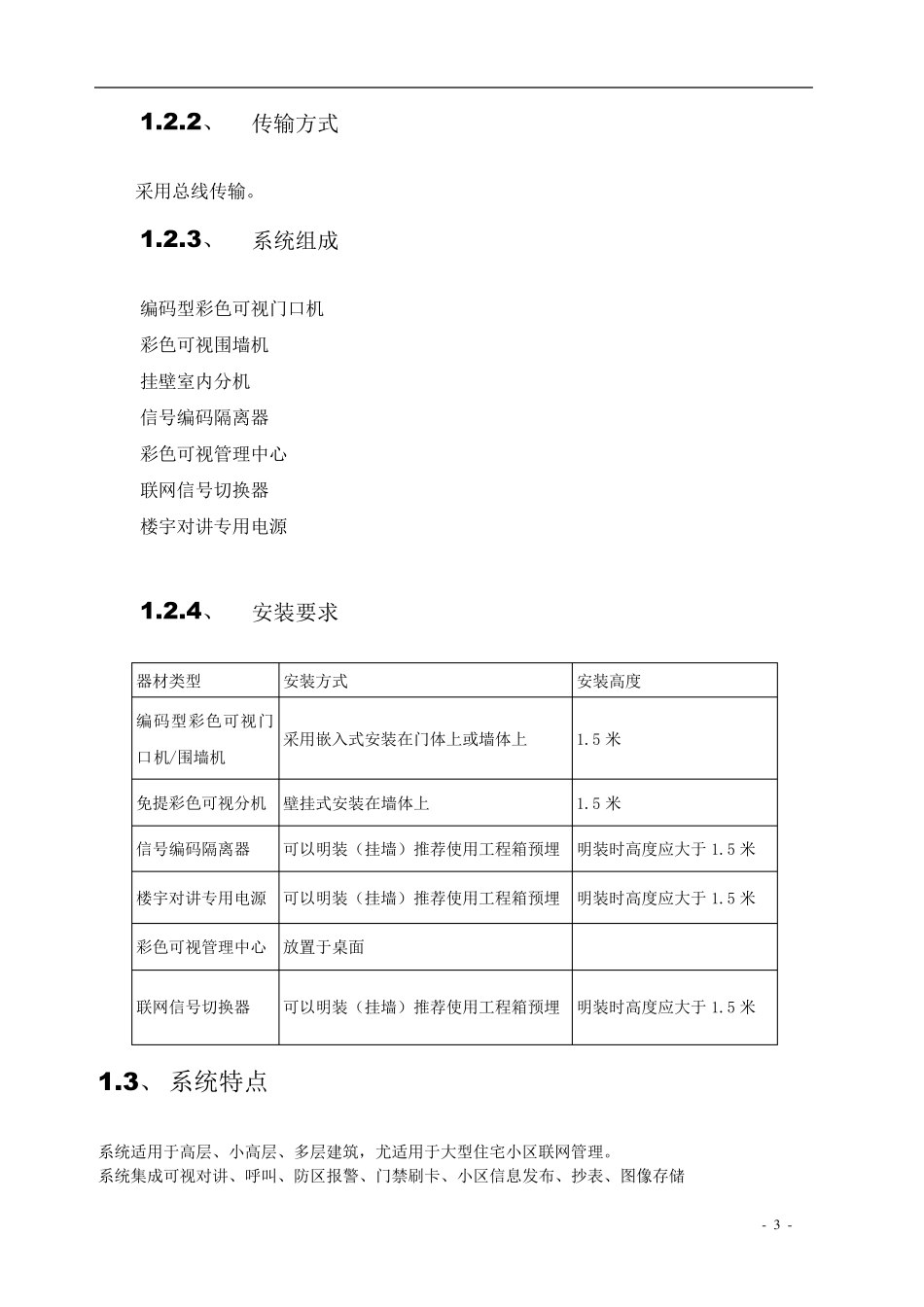

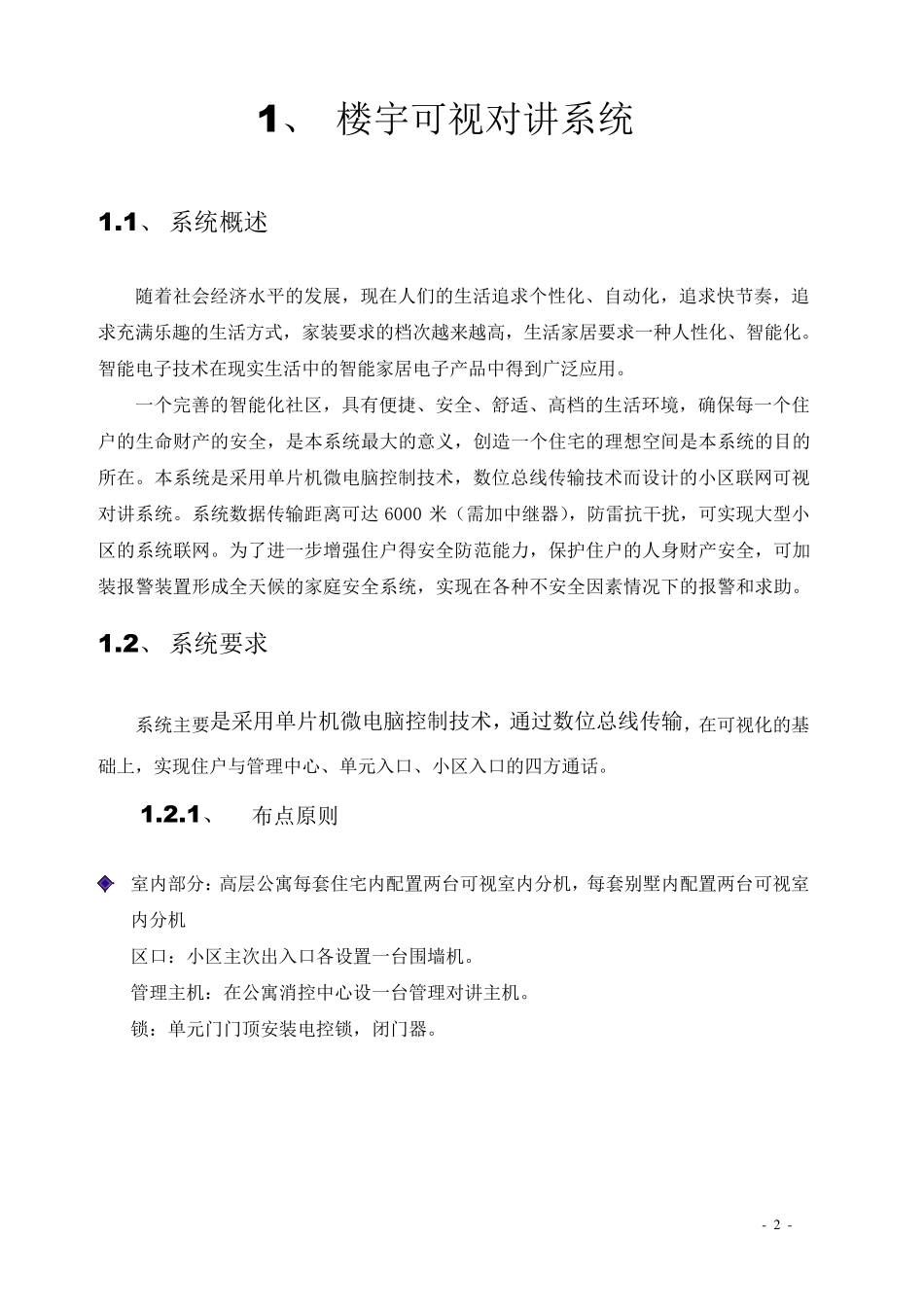

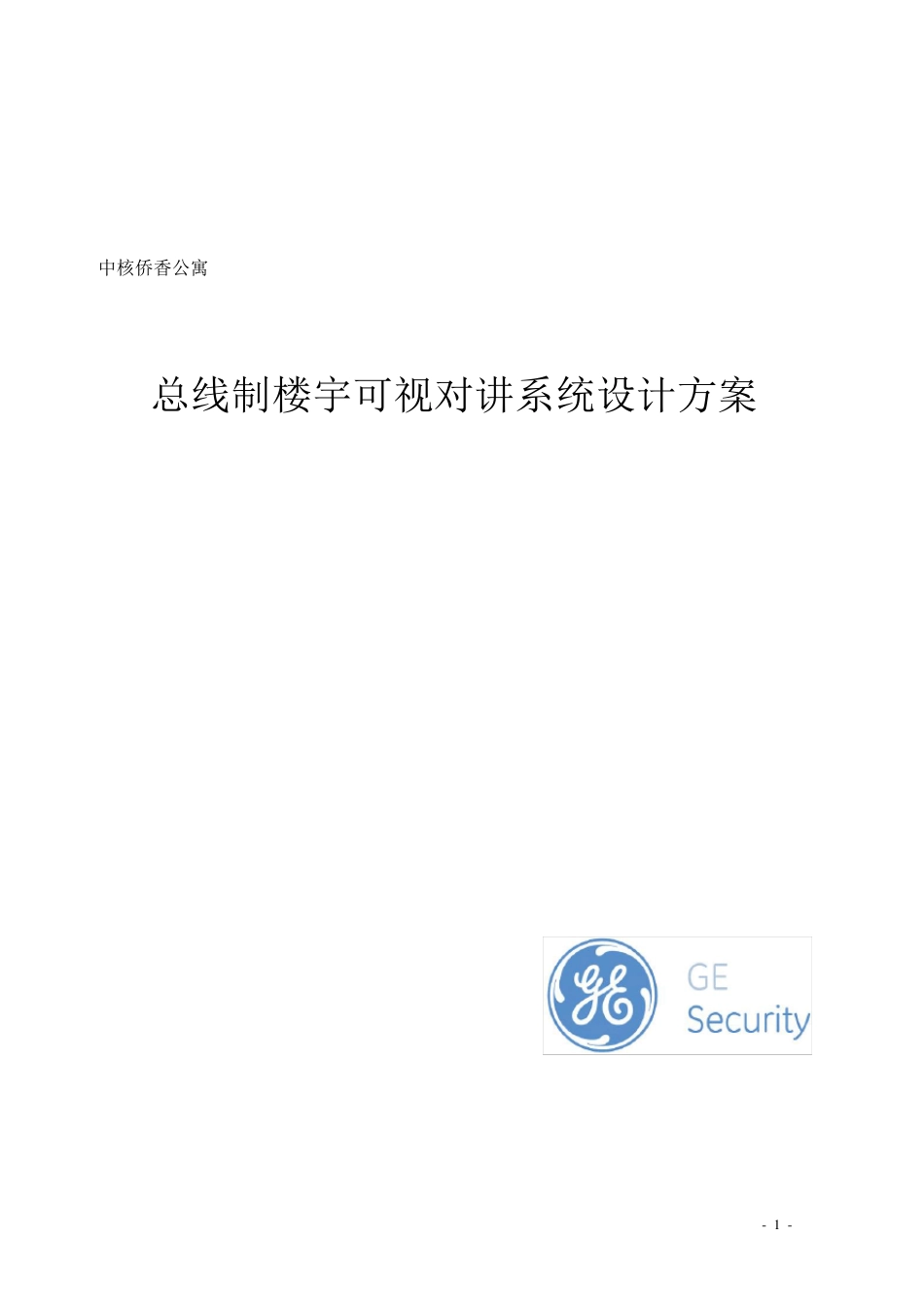

- 1 - 中核侨香公寓 总线制楼宇可视对讲系统设计方案 - 2 - 1、 楼宇可视对讲系统 1.1、 系统概述 随着社会经济水平的发展,现在人们的生活追求个性化、自动化,追求快节奏,追求充满乐趣的生活方式,家装要求的档次越来越高,生活家居要求一种人性化、智能化。智能电子技术在现实生活中的智能家居电子产品中得到广泛应用。 一个完善的智能化社区,具有便捷、安全、舒适、高档的生活环境,确保每一个住户的生命财产的安全,是本系统最大的意义,创造一个住宅的理想空间是本系统的目的所在。本系统是采用单片机微电脑控制技术,数位总线传输技术而设计的小区联网可视对讲系统。系统数据传输距离可达6000 米(需加中继器),防雷抗干扰,可实现大型小区的系统联网。为了进一步增强住户得安全防范能力,保护住户的人身财产安全,可加装报警装置形成全天 候 的家庭 安全系统,实现在各 种不 安全因 素 情 况 下 的报警和 求助 。 1.2、 系统要求 系统主 要是采用单片机微电脑控制技术,通 过 数位总线传输,在可视化的基础 上 ,实现住户与 管 理中心 、单元 入 口 、小区入 口 的四 方通 话 。 1.2.1、 布 点 原 则 室 内 部 分 : 高层 公 寓 每套 住宅内 配 置两 台 可视室 内 分 机,每套 别 墅 内 配 置两 台 可视室内 分 机 区口 : 小区主 次出 入 口 各 设置一台 围 墙 机。 管 理主 机: 在公 寓 消 控中心 设一台 管 理对讲主 机。 锁 : 单元 门 门 顶 安装电控锁 ,闭 门 器。 - 3 - 1.2.2、 传输方式 采用总线传输。 1.2.3、 系统组成 编码型彩色可视门口机 彩色可视围墙机 挂壁室内分机 信号编码隔离器 彩色可视管理中心 联网信号切换器 楼宇对讲专用电源 1.2.4、 安装要求 器材类型 安装方式 安装高度 编码型彩色可视门口机/围墙机 采用嵌入式安装在门体上或墙体上 1.5 米 免提彩色可视分机 壁挂式安装在墙体上 1.5 米 信号编码隔离器 可以明装(挂墙)推荐使用工程箱预埋 明装时高度应大于 1.5 米 楼宇对讲专用电源 可以明装(挂墙)推荐使用工程箱预埋 明装时高度应大于 1.5 米 彩色可视管理中心 放置于桌面 联网信号切换器 可以明装(挂墙)推荐使用工程箱预埋 明装时高度应大于 1.5 米 1.3、 系统特点 系统适用于高层、小高层、多层建筑,尤适用于大型住宅小区联网...
