总装车间装配顺序

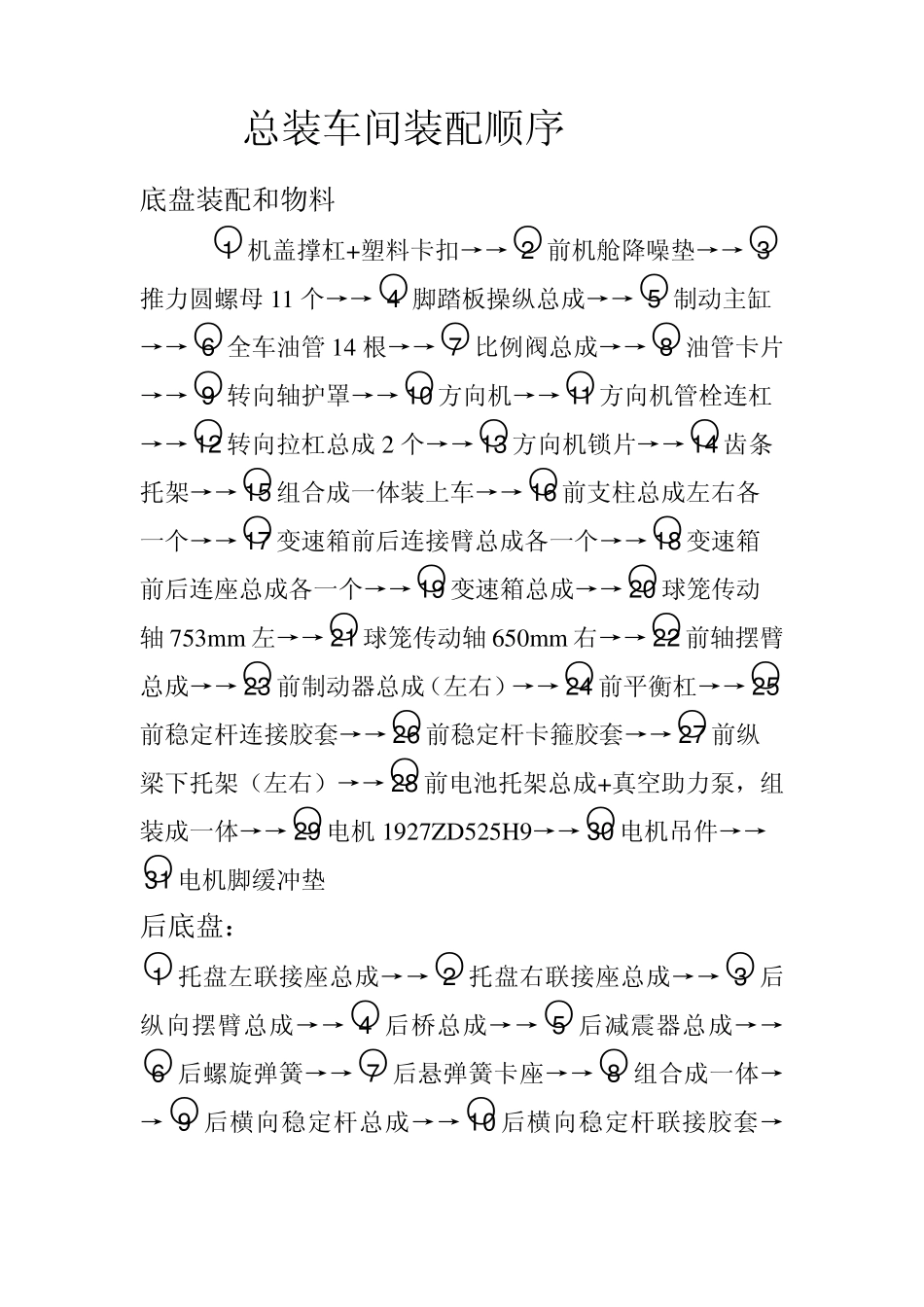

总装车间装配顺序_第1页
1/7

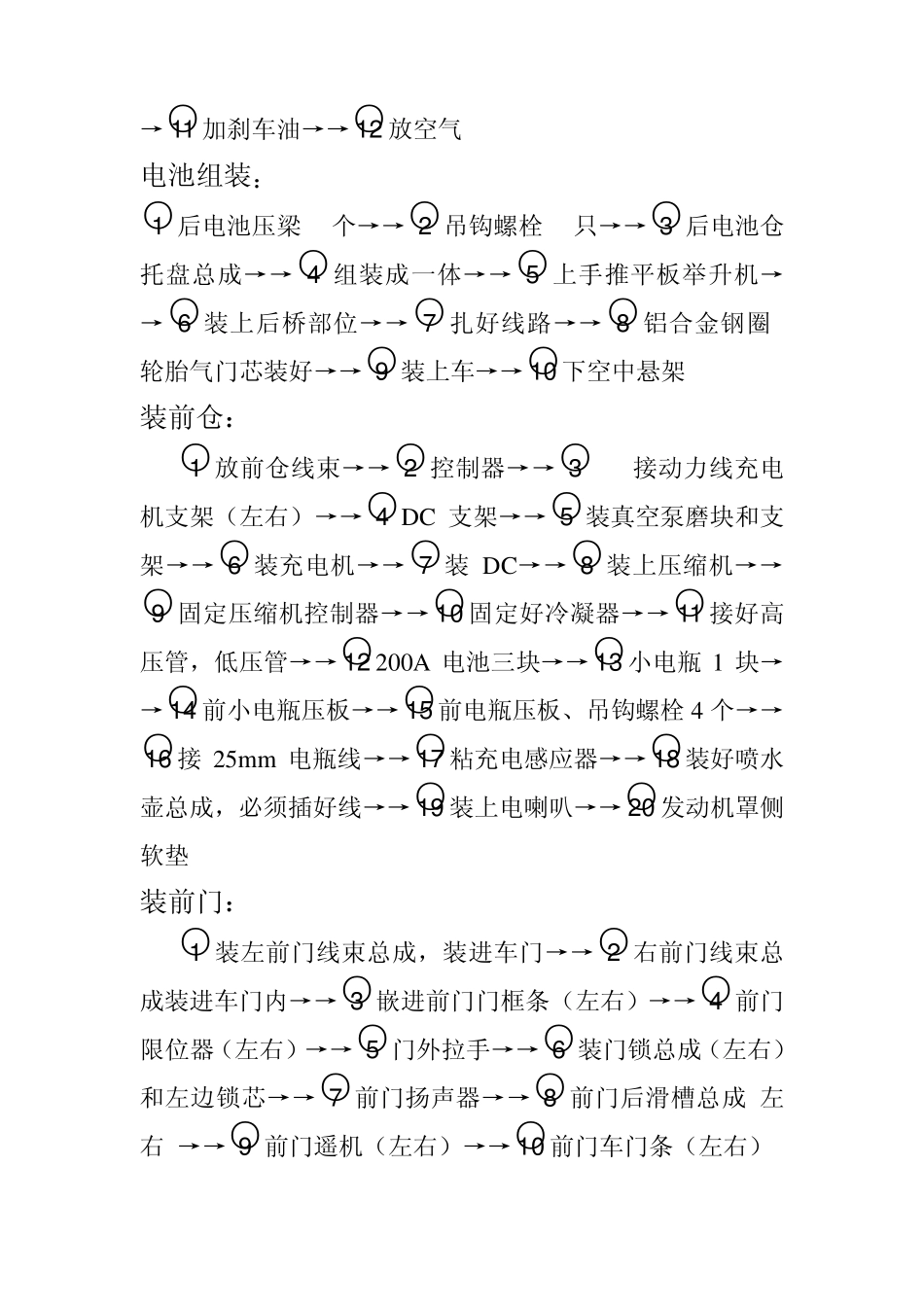

总装车间装配顺序_第2页
2/7
总装车间装配顺序_第3页
3/7
总装车间装配顺序 底盘装配和物料 ○1 机盖撑杠+塑料卡扣→→○2 前机舱降噪垫→→○3推力圆螺母 11 个→→○4 脚踏板操纵总成→→○5 制动主缸→→○6 全车油管 14 根→→○7 比例阀总成→→○8 油管卡片→→○9 转向轴护罩→→○1 0 方向机→→○1 1 方向机管栓连杠→→○1 2 转向拉杠总成 2 个→→○1 3 方向机锁片→→○1 4 齿条托架→→○1 5 组合成一体装上车→→○1 6 前支柱总成左右各一个→→○1 7 变速箱前后连接臂总成各一个→→○1 8 变速箱前后连座总成各一个→→○1 9 变速箱总成→→○2 0 球笼传动轴 753m m 左→→○2 1 球笼传动轴 650m m 右→→○2 2 前轴摆臂总成→→○2 3 前制动器总成(左右)→→○2 4 前平衡杠→→○2 5前稳定杆连接胶套→→○2 6 前稳定杆卡箍胶套→→○2 7 前纵梁下托架(左右)→→○2 8 前电池托架总成+真空助力泵,组装成一体→→○2 9 电机1927ZD525H9→→○3 0 电机吊件→→○3 1 电机脚缓冲垫 后底盘: ○1 托盘左联接座总成→→○2 托盘右联接座总成→→○3 后纵向摆臂总成→→○4 后桥总成→→○5 后减震器总成→→○6 后螺旋弹簧→→○7 后悬弹簧卡座→→○8 组合成一体→→○9 后横向稳定杆总成→→○1 0 后横向稳定杆联接胶套→→○1 1 加刹车油→→○1 2 放空气 电池组装: ○1 后电池压梁 3个→→○2 吊钩螺栓 6只→→○3 后电池仓托盘总成→→○4 组装成一体→→○5 上手推平板举升机→→○6 装上后桥部位→→○7 扎好线路→→○8 铝合金钢圈+轮胎气门芯装好→→○9 装上车→→○1 0 下空中悬架 装前仓: ○1 放前仓线束→→○2 控制器→→○3 接动力线充电机支架(左右)→→○4 DC 支架→→○5 装真空泵磨块和支架→→○6 装充电机→→○7 装 DC→→○8 装上压缩机→→○9 固定压缩机控制器→→○1 0 固定好冷凝器→→○1 1 接好高压管,低压管→→○1 2 200A 电池三块→→○1 3 小电瓶 1 块→→○1 4 前小电瓶压板→→○1 5 前电瓶压板、吊钩螺栓 4 个→→○1 6 接 25mm 电瓶线→→○1 7 粘充电感应器→→○1 8 装好喷水壶总成,必须插好线→→○1 9 装上电喇叭→→○2 0 发动机罩侧软垫 装前门: ○1 装左前门线束总成,装进车门→→○2 右前门线束总成装进车门内→→○3 嵌进前门门框条(左右)→→○4 前门限位器(左右)→→○...
