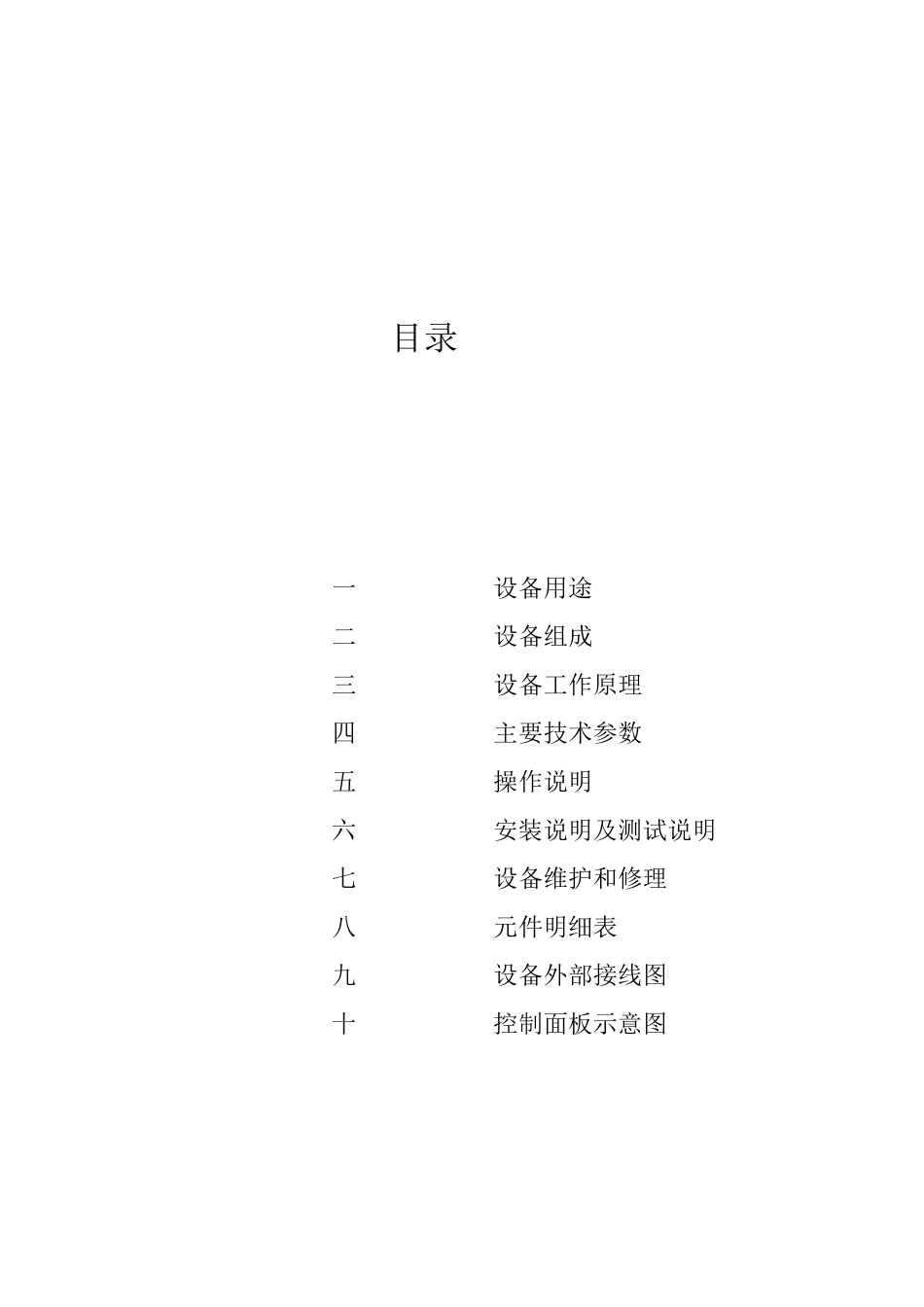

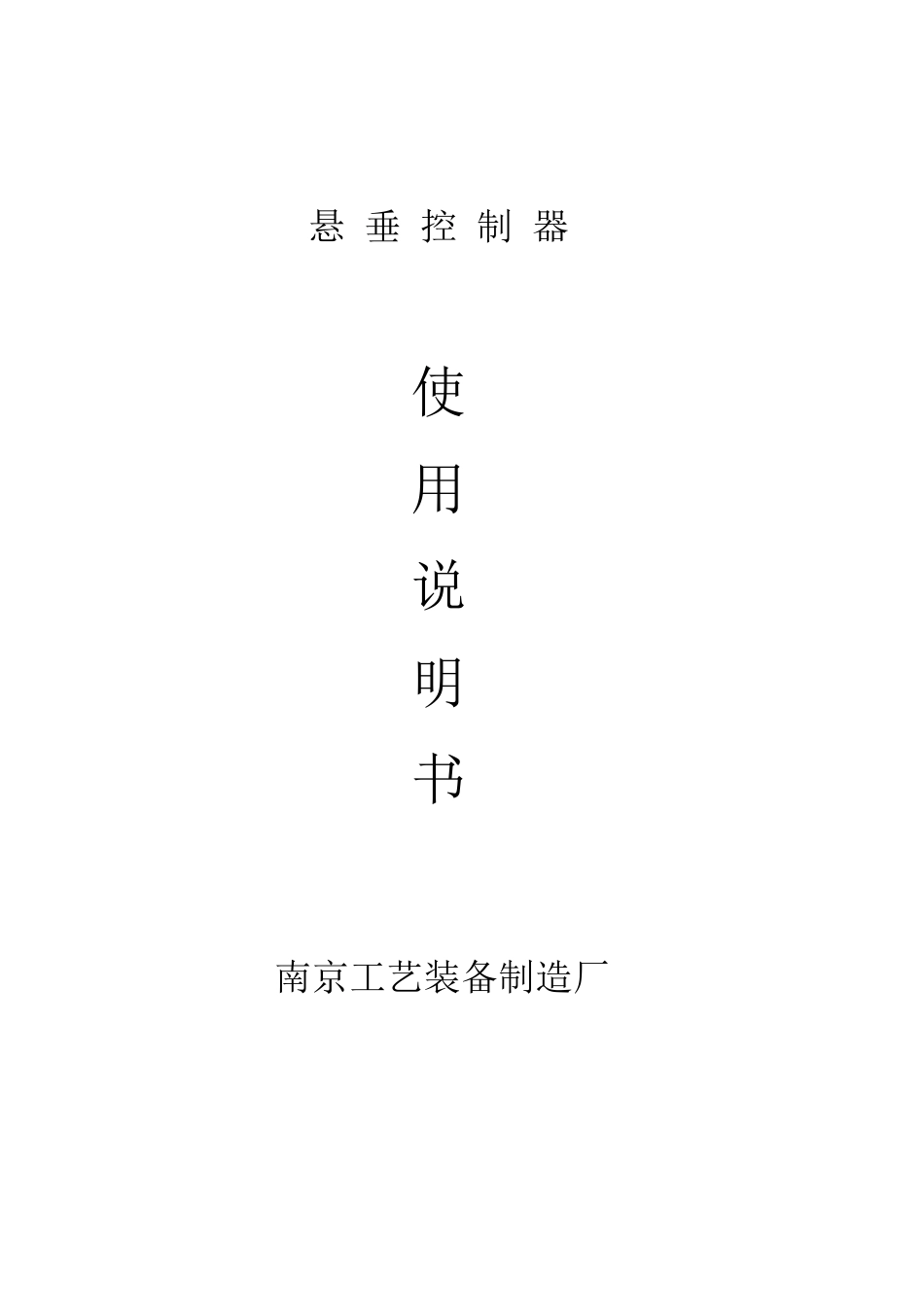

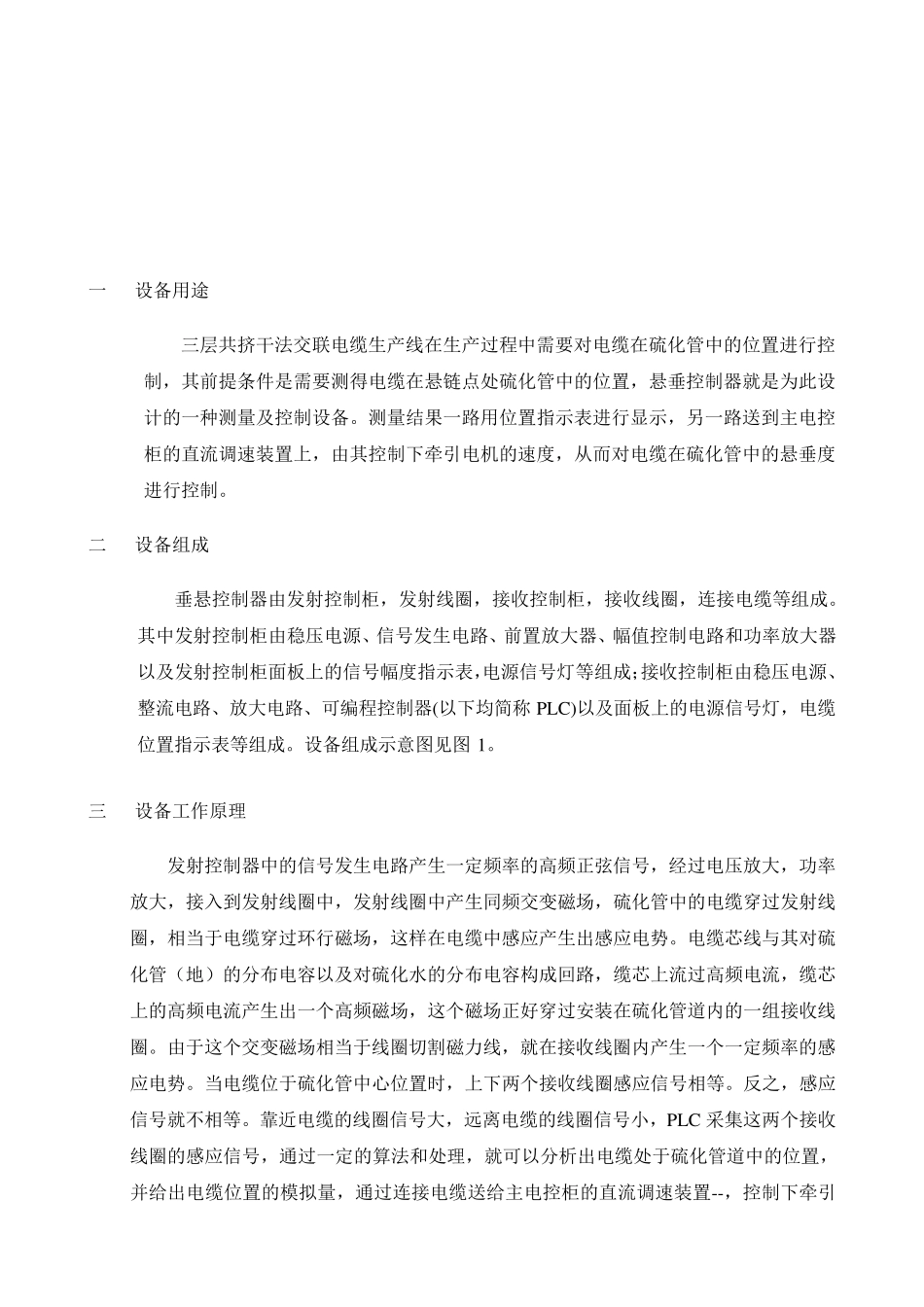

悬 垂 控 制 器 使 用 说 明 书 南京工艺装备制造厂 目录 一 设备用途 二 设备组成 三 设备工作原理 四 主要技术参数 五 操作说明 六 安装说明及测试说明 七 设备维护和修理 八 元件明细表 九 设备外部接线图 十 控制面板示意图 一 设备用途 三层共挤干法交联电缆生产线在生产过程中需要对电缆在硫化管中的位置进行控制，其前提条件是需要测得电缆在悬链点处硫化管中的位置，悬垂控制器就是为此设计的一种测量及控制设备。测量结果一路用位置指示表进行显示，另一路送到主电控柜的直流调速装置上，由其控制下牵引电机的速度，从而对电缆在硫化管中的悬垂度进行控制。 二 设备组成 垂悬控制器由发射控制柜，发射线圈，接收控制柜，接收线圈，连接电缆等组成。其中发射控制柜由稳压电源、信号发生电路、前置放大器、幅值控制电路和功率放大器以及发射控制柜面板上的信号幅度指示表，电源信号灯等组成；接收控制柜由稳压电源、整流电路、放大电路、可编程控制器(以下均简称 PLC)以及面板上的电源信号灯，电缆位置指示表等组成。设备组成示意图见图 1。 三 设备工作原理 发射控制器中的信号发生电路产生一定频率的高频正弦信号，经过电压放大，功率放大，接入到发射线圈中，发射线圈中产生同频交变磁场，硫化管中的电缆穿过发射线圈，相当于电缆穿过环行磁场，这样在电缆中感应产生出感应电势。电缆芯线与其对硫化管（地）的分布电容以及对硫化水的分布电容构成回路，缆芯上流过高频电流，缆芯上的高频电流产生出一个高频磁场，这个磁场正好穿过安装在硫化管道内的一组接收线圈。由于这个交变磁场相当于线圈切割磁力线，就在接收线圈内产生一个一定频率的感应电势。当电缆位于硫化管中心位置时，上下两个接收线圈感应信号相等。反之，感应信号就不相等。靠近电缆的线圈信号大，远离电缆的线圈信号小，PLC 采集这两个接收线圈的感应信号，通过一定的算法和处理，就可以分析出电缆处于硫化管道中的位置，并给出电缆位置的模拟量，通过连接电缆送给主电控柜的直流调速装置--，控制下牵引电机。 电缆位置指示表将电缆在硫化管中的相对位置反映在刻度上，如果电缆位于硫化管的底部，则表头指示在最左，如果电缆位于硫化管的中部，则表头指示在中间，如果电缆位于硫化管的顶部，则表头指示在最右。 由于现场的分布电容是一个变化量（各种规格的电缆其直径、材料不同以及硫化水位的变化），所以缆芯上的高频电流...
