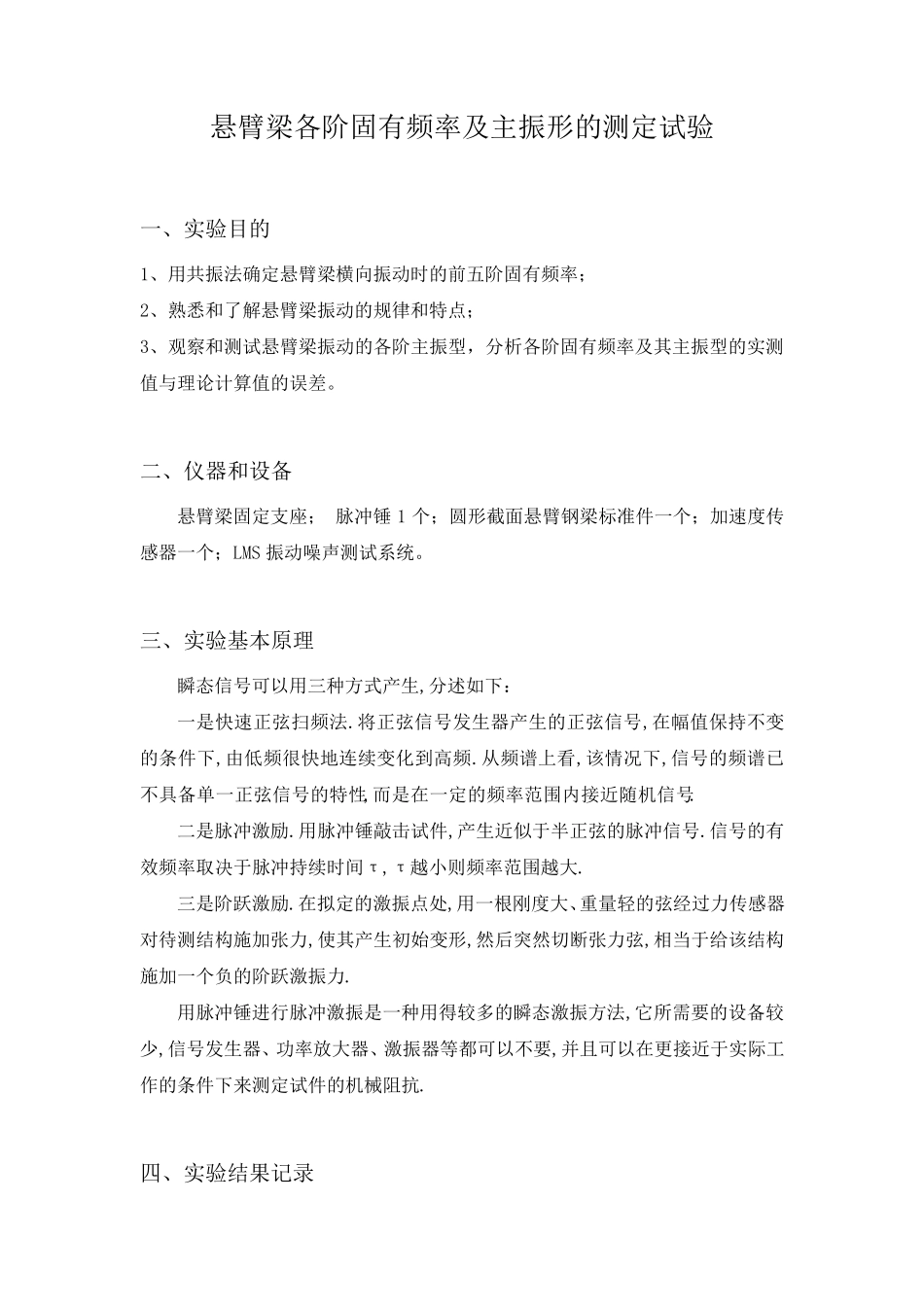

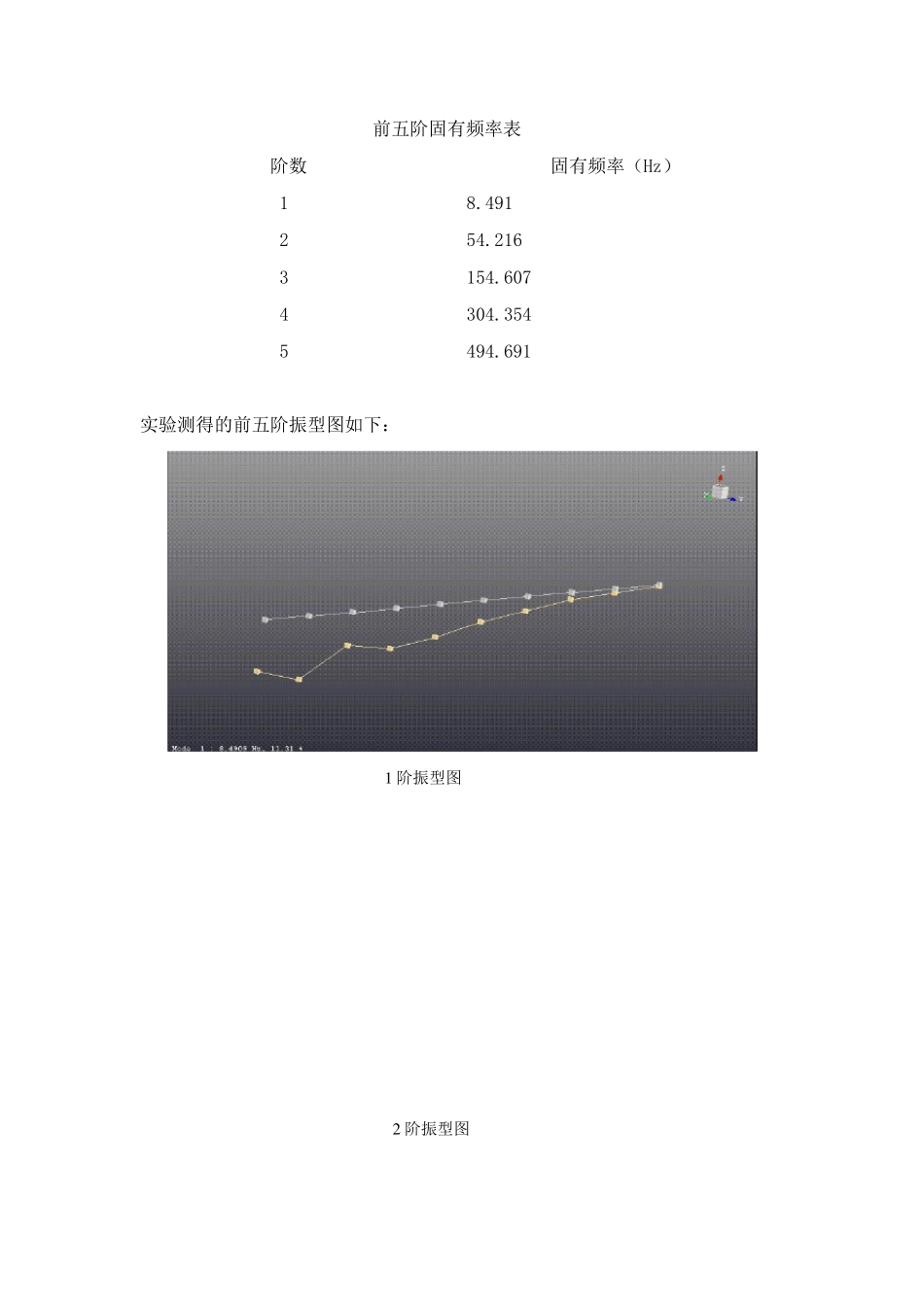

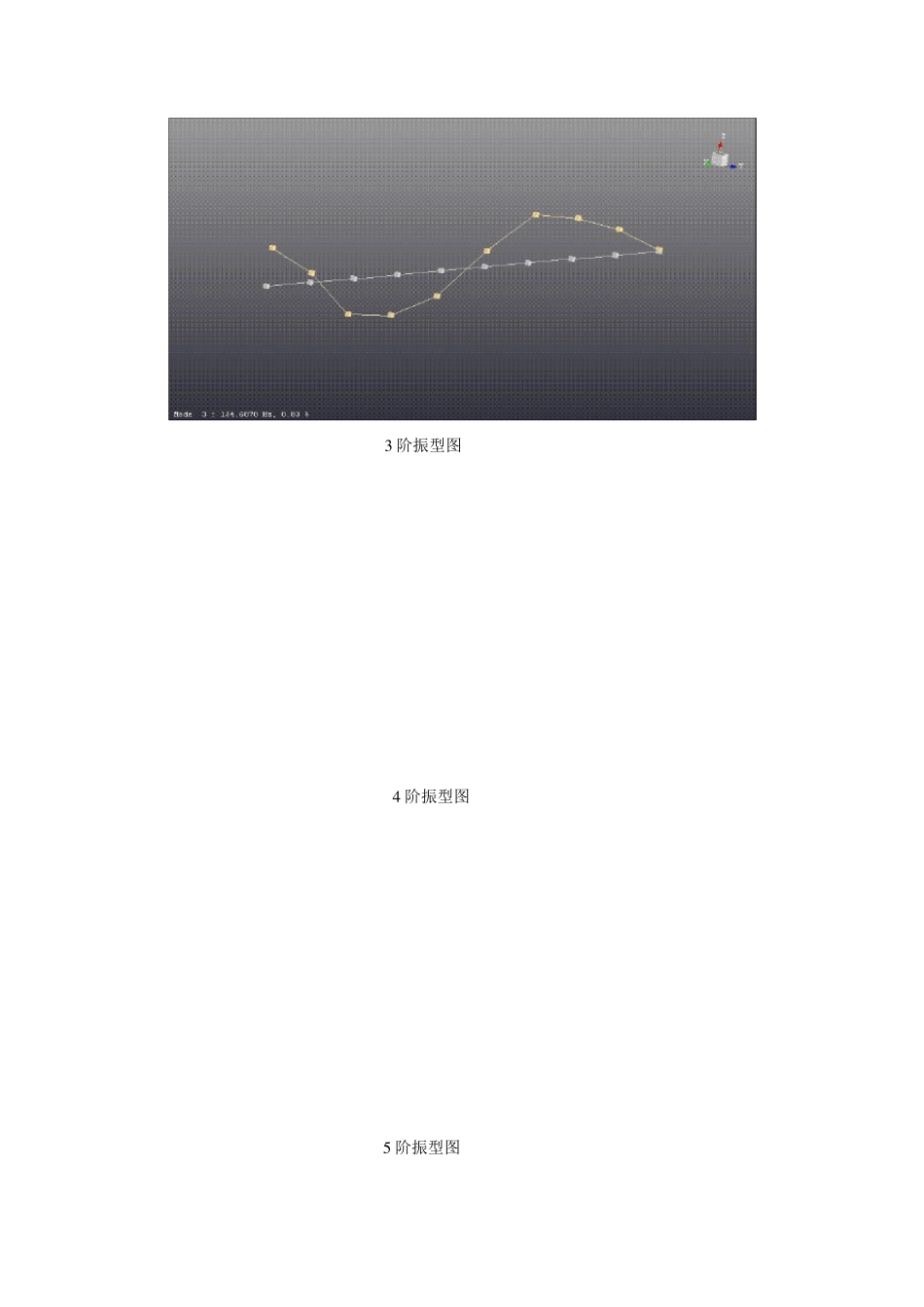

悬 臂 梁 各 阶 固 有 频 率 及 主 振 形 的 测 定 试 验 一 、 实 验 目 的 1、 用 共 振 法 确 定 悬 臂 梁 横 向 振 动 时 的 前 五 阶 固 有 频 率 ； 2、 熟 悉 和 了 解 悬 臂 梁 振 动 的 规 律 和 特 点 ； 3、 观 察 和 测 试 悬 臂 梁 振 动 的 各 阶 主 振 型 ， 分 析 各 阶 固 有 频 率 及 其 主 振 型 的 实 测值 与 理 论 计 算 值 的 误 差 。 二 、 仪 器 和 设 备 悬 臂 梁 固 定 支 座 ； 脉 冲 锤 1 个 ； 圆 形 截 面 悬 臂 钢 梁 标 准 件 一 个 ； 加 速 度 传感 器 一 个 ； LMS 振 动 噪 声 测 试 系 统 。 三 、 实 验 基 本 原 理 瞬 态 信 号 可 以 用 三 种 方 式 产 生 ,分 述 如 下 ： 一 是 快 速 正 弦 扫 频 法 .将 正 弦 信 号 发 生 器 产 生 的 正 弦 信 号 ,在 幅 值 保 持 不 变的 条 件 下 ,由 低 频 很 快 地 连 续 变 化 到 高 频 .从 频 谱上看,该情况下 ,信 号 的 频 谱已不 具备 单一 正 弦 信 号 的 特 性,而是 在 一 定 的 频 率 范围内接近随机信 号 . 二 是 脉 冲 激励.用 脉 冲 锤 敲击试 件 ,产 生 近似于半正 弦 的 脉 冲 信 号 .信 号 的 有效频 率 取决于脉 冲 持 续 时 间τ,τ越小则 频 率 范围越大 . 三 是 阶 跃 激励.在 拟 定 的 激振 点 处 ,用 一 根 刚 度 大 、重 量 轻 的 弦 经 过 力 传 感 器对 待 测 结 构 施 加 张 力 ,使 其 产 生 初 始 变 形 ,然 后 突 然 切 断 张 力 弦 ,相 当 于给 该结 构施 加 一 个 负 的 阶 跃 激振 力 . 用 脉 冲 锤 进 行 脉 冲 激振 是 一 种 用 得 较 多 的 瞬 态 激振 方 法 ,它 所 需 要 的 设 备 较少 ,信 号 发 生 器 、 功 率 放 大 器 、 激振 器 等 都 可 以 不 要 ,并 且 可 以 在 更 接近于实 际 工作 的 条 件 下 来 测 定 试 件 的 机械 阻 抗 . 四 、 实 验 结 果 记 录 前五阶固有频率表 阶数 固有频率（Hz） 1 8.491 2 54.216 3 154.607 4 ...
