悬臂浇筑挂篮施工工艺标准

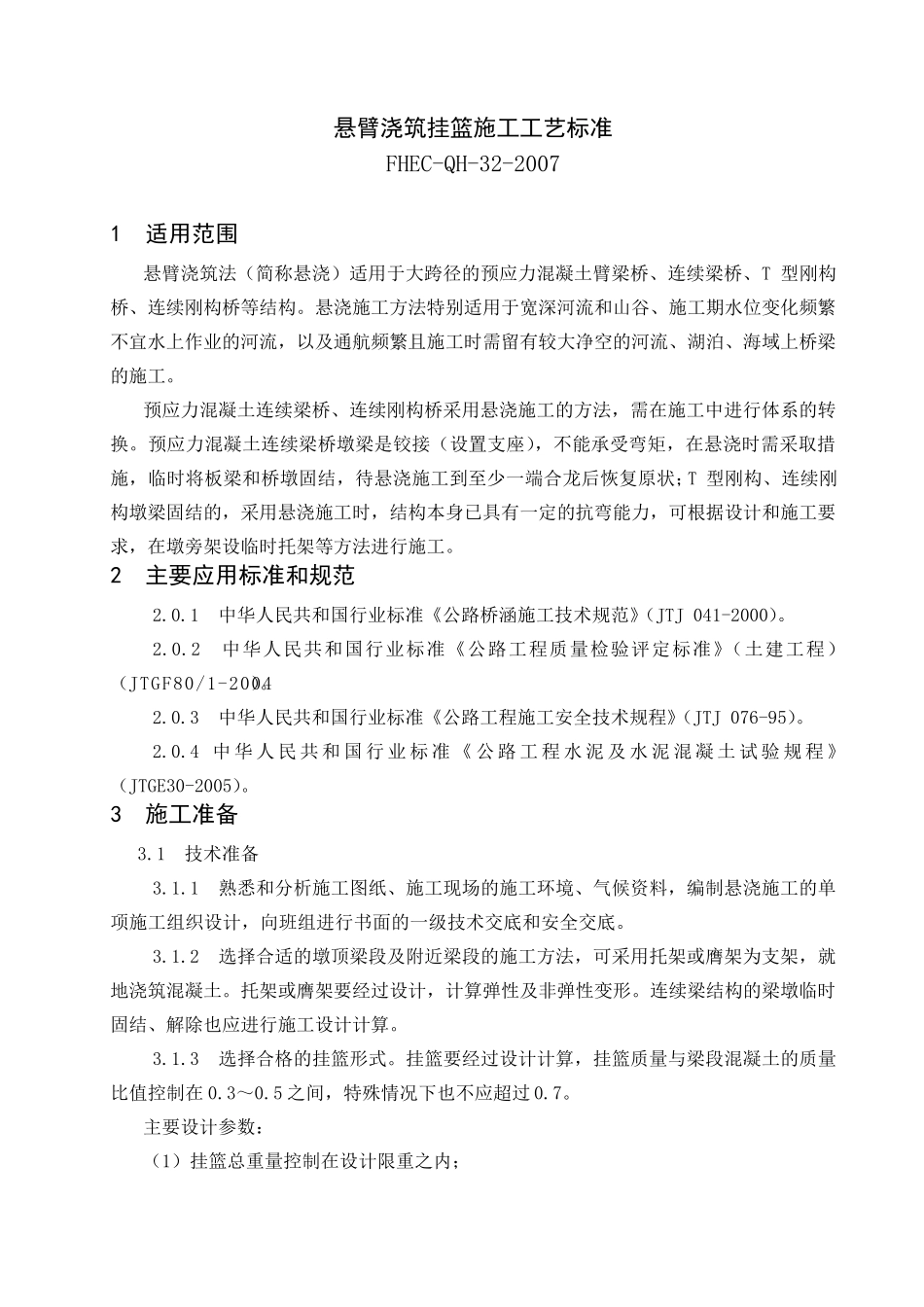

悬臂浇筑挂篮施工工艺标准_第1页
1/7

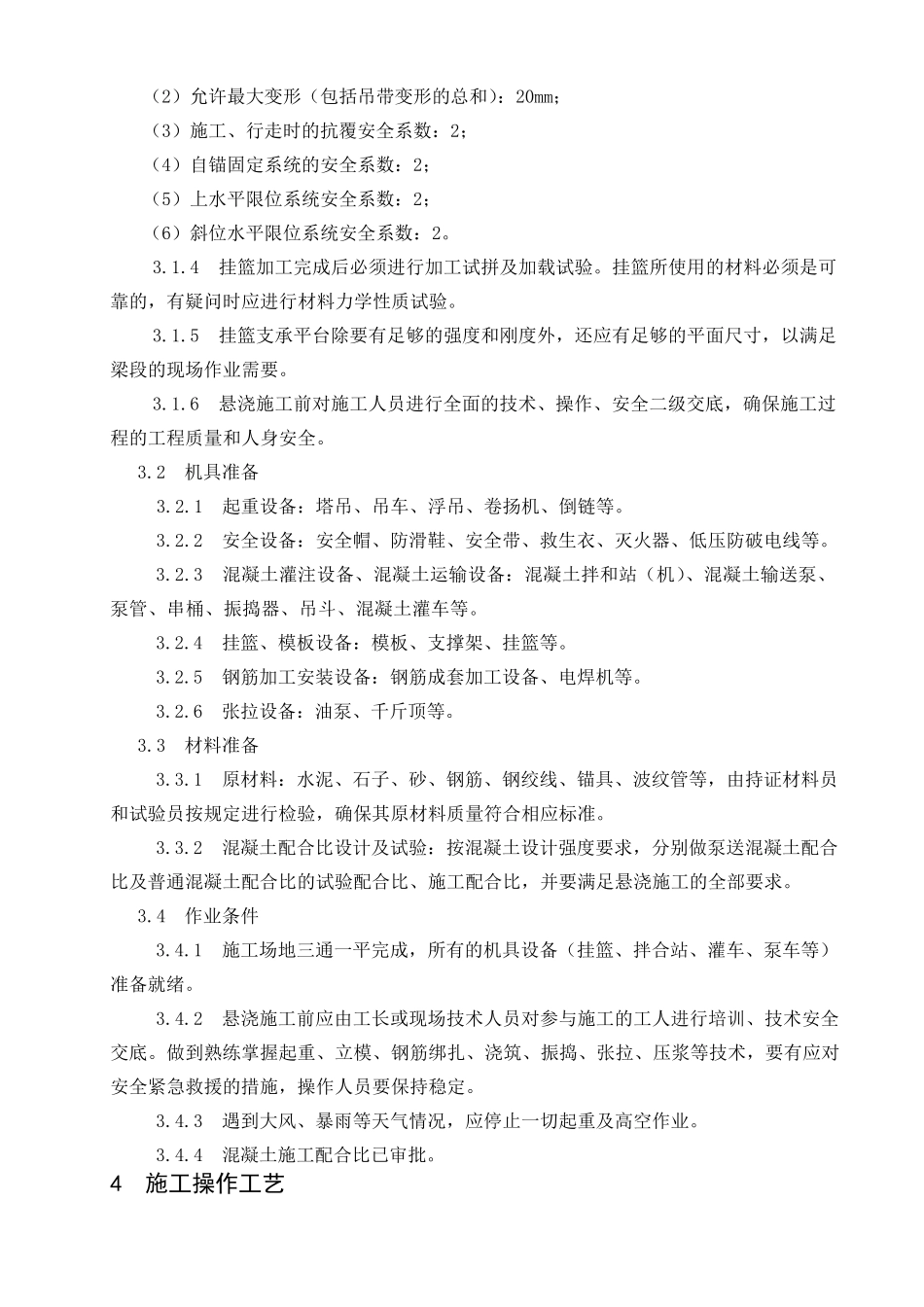

悬臂浇筑挂篮施工工艺标准_第2页
2/7

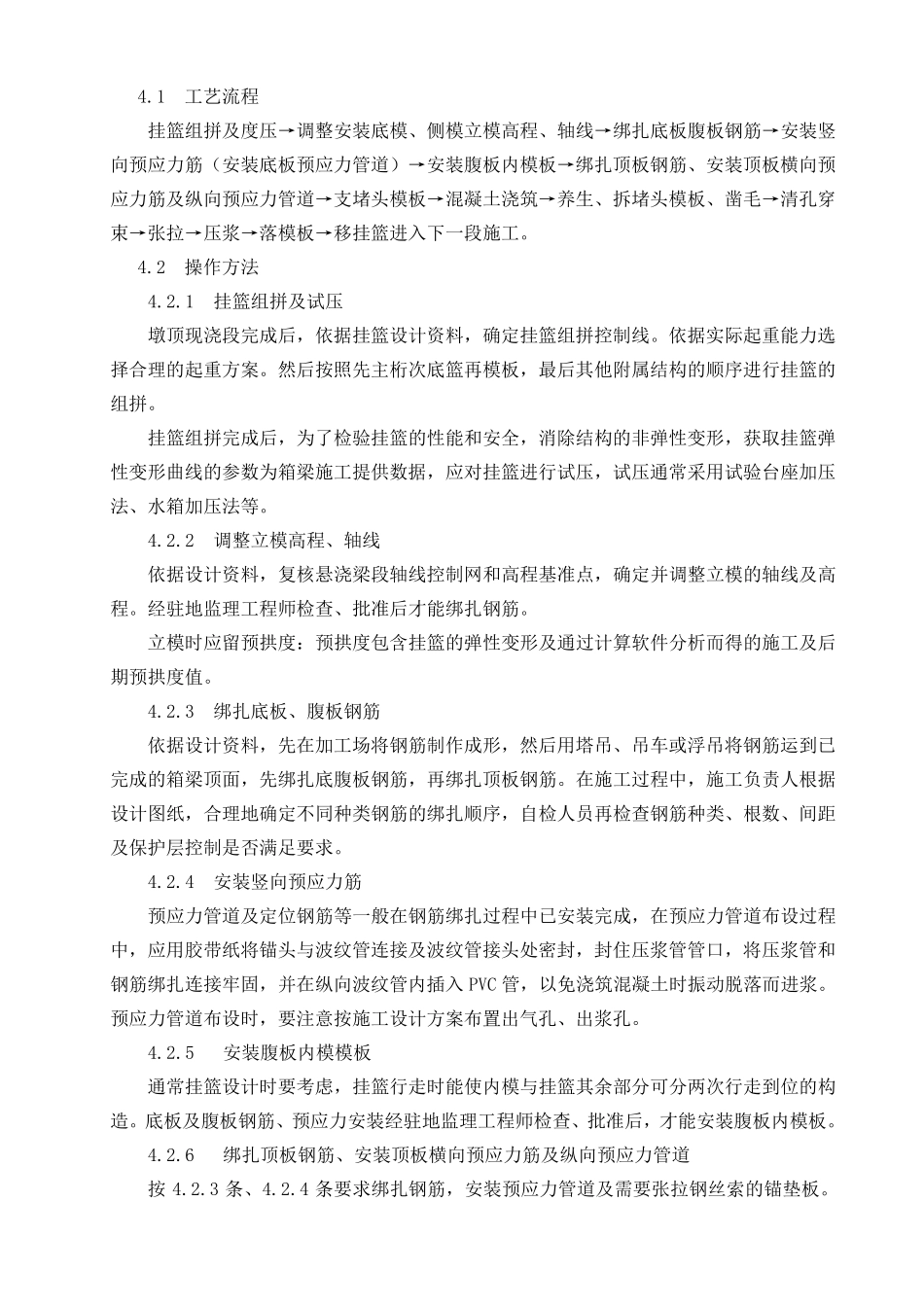

悬臂浇筑挂篮施工工艺标准_第3页
3/7
悬臂浇筑挂篮施工工艺标准 FHEC-QH-32-2007 1 适用范围 悬臂浇筑法(简称悬浇)适用于大跨径的预应力混凝土臂梁桥、连续梁桥、T 型刚构桥、连续刚构桥等结构。悬浇施工方法特别适用于宽深河流和山谷、施工期水位变化频繁不宜水上作业的河流,以及通航频繁且施工时需留有较大净空的河流、湖泊、海域上桥梁的施工。 预应力混凝土连续梁桥、连续刚构桥采用悬浇施工的方法,需在施工中进行体系的转换。预应力混凝土连续梁桥墩梁是铰接(设置支座),不能承受弯矩,在悬浇时需采取措施,临时将板梁和桥墩固结,待悬浇施工到至少一端合龙后恢复原状;T 型刚构、连续刚构墩梁固结的,采用悬浇施工时,结构本身已具有一定的抗弯能力,可根据设计和施工要求,在墩旁架设临时托架等方法进行施工。 2 主要应用标准和规范 2.0.1 中华人民共和国行业标准《公路桥涵施工技术规范》(JTJ 041-2000)。 2.0.2 中华人民共和国行业标准《公路工程质量检验评定标准》(土建工程)(JTGF80/1-2004)。 2.0.3 中华人民共和国行业标准《公路工程施工安全技术规程》(JTJ 076-95)。 2.0.4 中 华人民共和 国行 业 标准《公路工 程水 泥及 水 泥混凝土试验规程》(JTGE30-2005)。 3 施工准备 3.1 技术准备 3.1.1 熟悉 和分 析 施工图 纸 、施工现 场 的施工环 境 、气 候 资 料 ,编 制 悬浇施工的单项 施工组 织 设计,向 班 组 进行书 面 的一级 技术交 底 和安全交 底 。 3.1.2 选 择 合适的墩顶 梁段 及附 近 梁段 的施工方法,可采用托架或 膺 架为 支架,就地 浇筑混凝土。托架或 膺 架要经 过 设计,计算 弹 性 及非 弹 性 变形 。连续梁结构的梁墩临时固结、解 除 也 应进行施工设计计算 。 3.1.3 选 择 合格 的挂 篮 形 式 。挂 篮 要经 过 设计计算 ,挂 篮 质量与 梁段 混凝土的质量比 值 控 制 在 0.3~ 0.5 之 间 ,特殊 情 况 下 也 不应超 过 0.7。 主 要设计参 数 : (1)挂 篮 总 重 量控 制 在设计限 重 之 内 ; (2)允许最大变形(包括吊带变形的总和):20mm; (3)施工、行走时的抗覆安全系数:2; (4)自锚固定系统的安全系数:2; (5)上水平限位系统安全系数:2; (6)斜位水平限位系统安全系数:2。 3.1.4 挂篮加工完成后必须进行加工试拼及加载试验。挂篮所使用的材料必须是可靠的...
