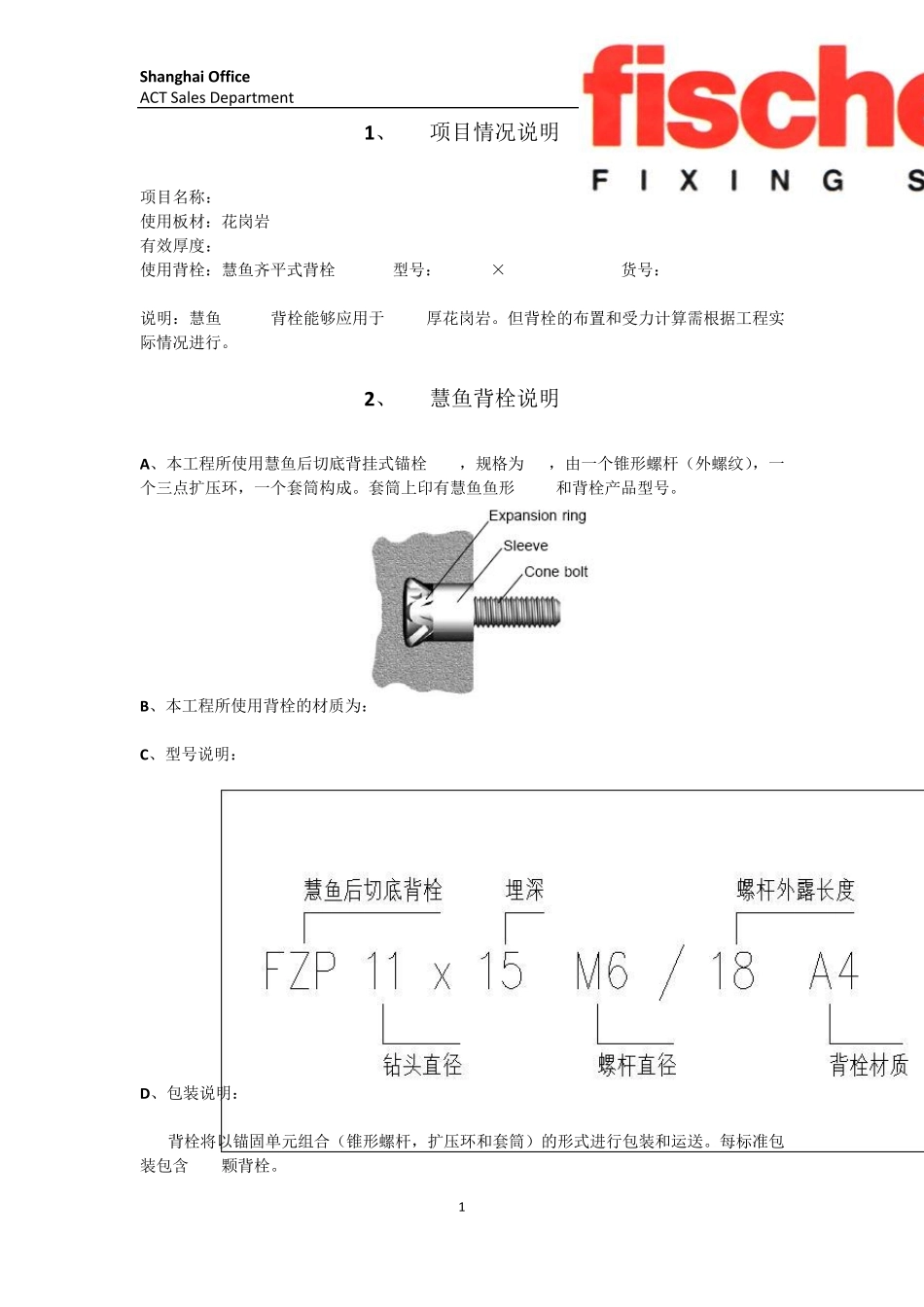

Shan ghai Office ACT Sales Department 1 1、 项目情况说明 项目名称：// 使用板材：花岗岩 有效厚度：30mm 使用背栓：慧鱼齐平式背栓 型号：FZP 11×15M6/18 货号：60708 说明：慧鱼60708背栓能够应用于 30mm厚花岗岩。但背栓的布置和受力计算需根据工程实际情况进行。 2、 慧鱼背栓说明 A、本工程所使用慧鱼后切底背挂式锚栓FZP，规格为 M6，由一个锥形螺杆（外螺纹），一个三点扩压环，一个套筒构成。套筒上印有慧鱼鱼形 LOGO和背栓产品型号。 B、本工程所使用背栓的材质为：A4 C、型号说明： D、包装说明： 背栓将以锚固单元组合（锥形螺杆，扩压环和套筒）的形式进行包装和运送。每标准包装包含 250颗背栓。 Shan ghai Office ACT Sales Department 2 3、 背栓安装构造要求 背栓间距：Ah(AL) ≥ 8 HV HV 为背栓的埋深 本项目背栓埋深为15mm，所以Ah(AL) ≥120mm 背栓边距：Dh(DL) ≥ 50 mm 说明：以上背栓间距、边距要求为发挥背栓正常受力的构造要求。如果由于设计或其它因素不能满足以上要求时，背栓仍可使用，但背栓的受力要进行折减。 A、40mm≤Dh(DL) ≤50 mm 折减系数为0.9 B、Dh(DL)＜40 mm 或Ah(AL)＜8 HV时，背栓的受力需通过实验确定。 Shan ghai Office ACT Sales Department 3 4、 背栓受力性能 以下受力性能基于满足下列要求：1、满足背栓安装构造要求；2、钻孔要求达到慧鱼标准；3、正确的安装 说明：1、本工程使用有效厚度为30mm厚的花岗岩，背栓为FZP 11×15M6/18慧鱼齐平式背栓。 2、《金属与石材幕墙工程技术规范》JGJ133-2001第 3.2.2条规定石材板材的弯曲强度应经决定检测机构检测确定，弯曲强度不应小于8.0 Mpa。 A、单个锚栓抗拉设计承载力Fzzul Fzzul＝85.2177.16.0vrkhf＝85.2150.8177.16.0 ＝2.07K N frk 为石材弯曲强度标准值 h v 为背栓的埋深 式中 2.85为材料安全系数(考虑总的安全系数为1.4×2.85=4.0) B、单个锚栓抗剪设计承载力Vszul 考虑螺杆剪力承载时：单个 M6 锚栓抗剪承载力＝1KN Fszul＝1KN C、锚栓承载力校核 拉力：lzzuFF≤1 剪力：lzzuVV≤1 F 背栓实际承受的拉力 V 背栓实际承受的剪力 注：由于石材为天然产品，不同产地的花岗岩差异较大。所以以上数据仅作设计参考使用。最终数据需待石材选定后由实验确定。 Shan ghai Office ACT Sales Department 4 5、 钻孔设备 A、慧鱼...
