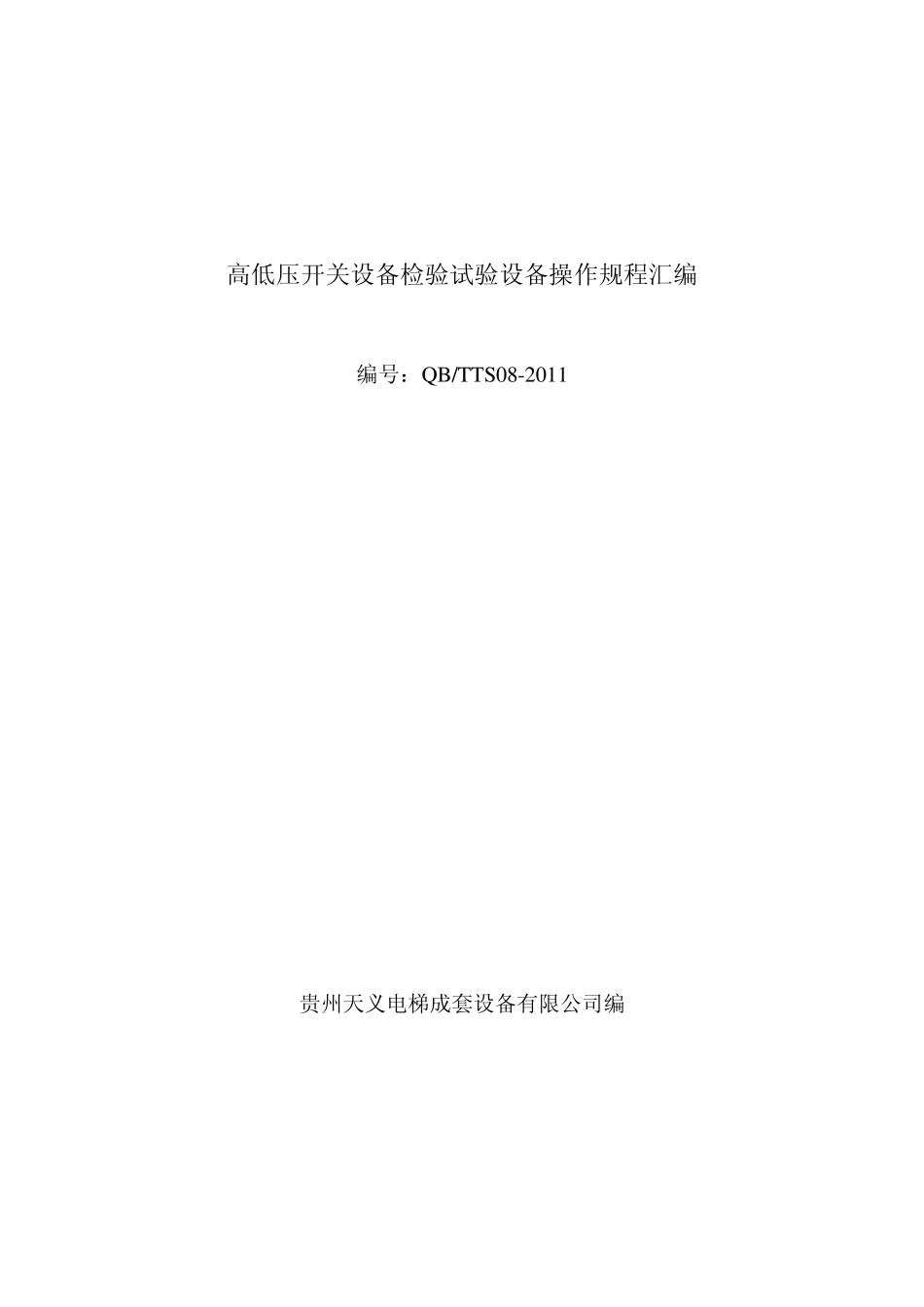

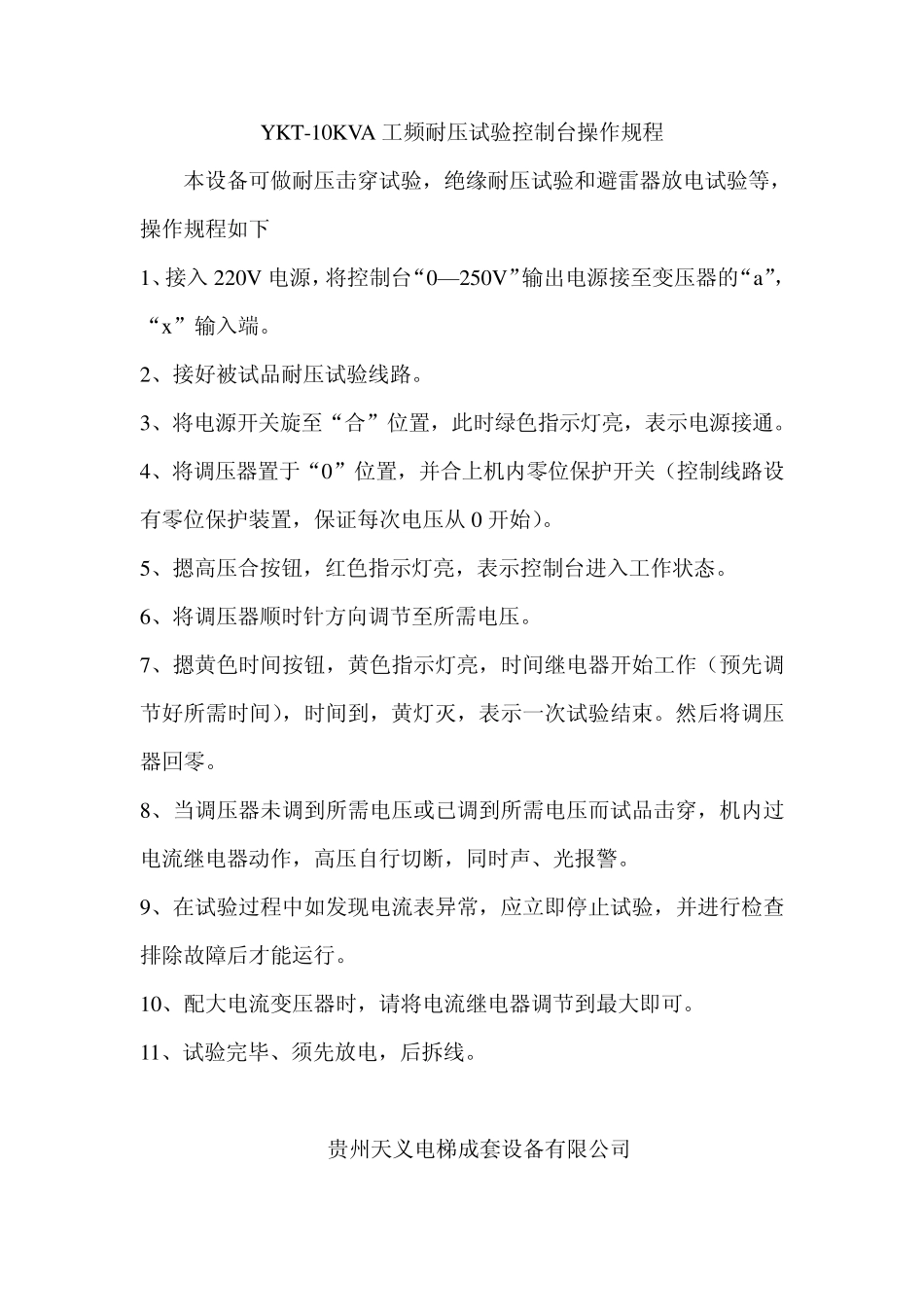

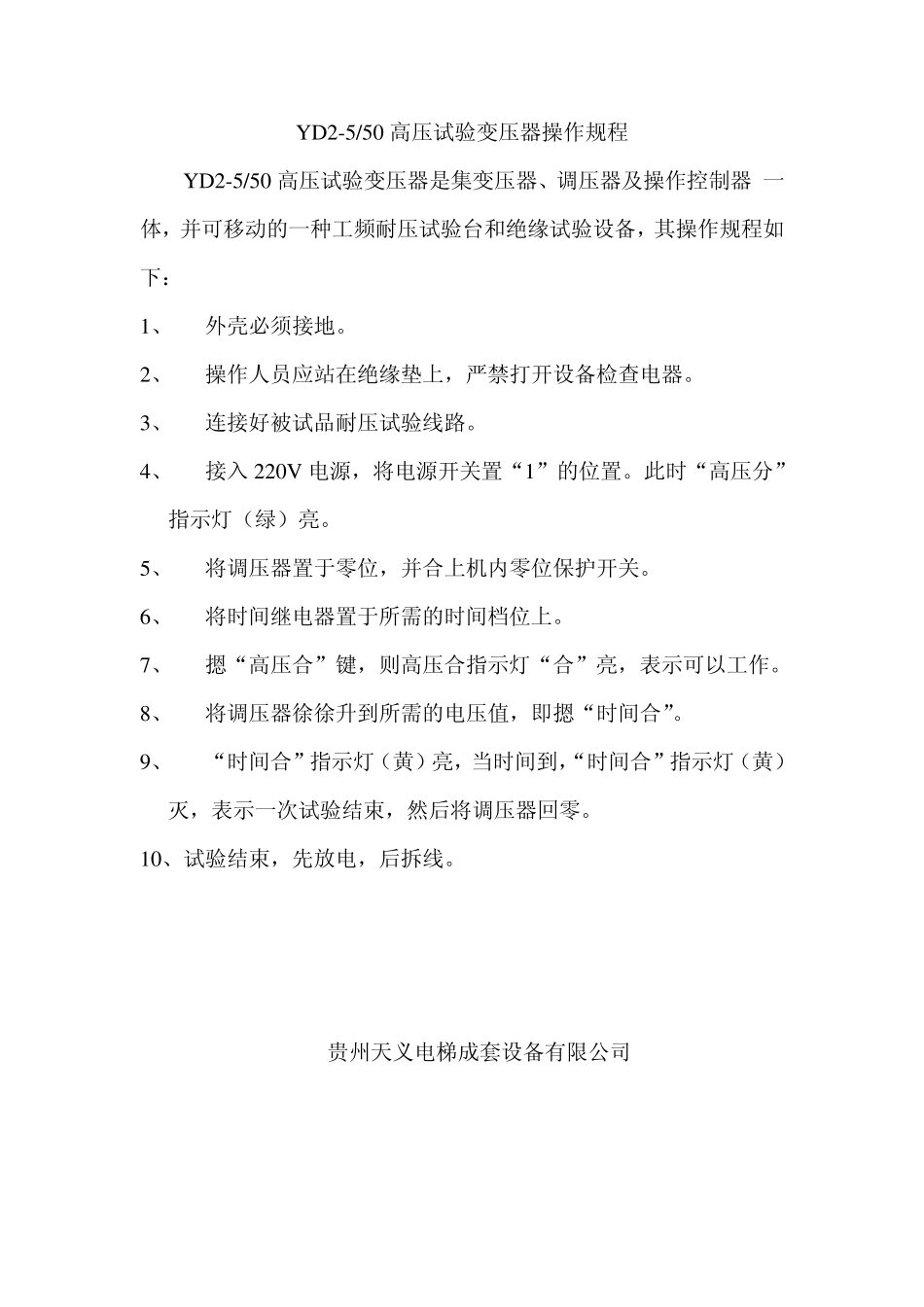

高低压开关设备检验试验设备操作规程汇编 编号：QB/TTS08-2011 贵州天义电梯成套设备有限公司编 Y D 2-5/50 高压试验变压器操作规程 Y D 2-5/50 高压试验变压器是集变压器、调压器及操作控制器 一体，并可移动的一种工频耐压试验台和绝缘试验设备，其操作规程如下： 1、 外壳必须接地。 2、 操作人员应站在绝缘垫上，严禁打开设备检查电器。 3、 连接好被试品耐压试验线路。 4、 接入220V 电源，将电源开关置“1”的位置。此时“高压分”指示灯（绿）亮。 5、 将调压器置于零位，并合上机内零位保护开关。 6、 将时间继电器置于所需的时间档位上。 7、 摁“高压合”键，则高压合指示灯“合”亮，表示可以工作。 8、 将调压器徐徐升到所需的电压值，即摁“时间合”。 9、 “时间合”指示灯（黄）亮，当时间到，“时间合”指示灯（黄）灭，表示一次试验结束，然后将调压器回零。 10、试验结束，先放电，后拆线。 贵州天义电梯成套设备有限公司 YKT-10KVA 工频耐压试验控制台操作规程 本设备可做耐压击穿试验，绝缘耐压试验和避雷器放电试验等，操作规程如下 1、接入220V 电源，将控制台“0—250V”输出电源接至变压器的“a”，“x”输入端。 2、接好被试品耐压试验线路。 3、将电源开关旋至“合”位置，此时绿色指示灯亮，表示电源接通。 4、将调压器置于“0”位置，并合上机内零位保护开关（控制线路设有零位保护装置，保证每次电压从 0 开始）。 5、摁高压合按钮，红色指示灯亮，表示控制台进入工作状态。 6、将调压器顺时针方向调节至所需电压。 7、摁黄色时间按钮，黄色指示灯亮，时间继电器开始工作（预先调节好所需时间），时间到，黄灯灭，表示一次试验结束。然后将调压器回零。 8、当调压器未调到所需电压或已调到所需电压而试品击穿，机内过电流继电器动作，高压自行切断，同时声、光报警。 9、在试验过程中如发现电流表异常，应立即停止试验，并进行检查排除故障后才能运行。 10、配大电流变压器时，请将电流继电器调节到最大即可。 11、试验完毕、须先放电，后拆线。 贵州天义电梯成套设备有限公司 交直流两用调压整流装置操作规程 1 、检查外接导线是否连接妥当。 2 、合上装置的主开关，合上面板上的电压转换开关，观察三相电压是否正常，电压正常的情况下方可进行工作。 3 、按相应的升压、降压按钮，调节所需要的电压值。 4 、使用完毕后，先关闭电源，然后拆去试验线路...
