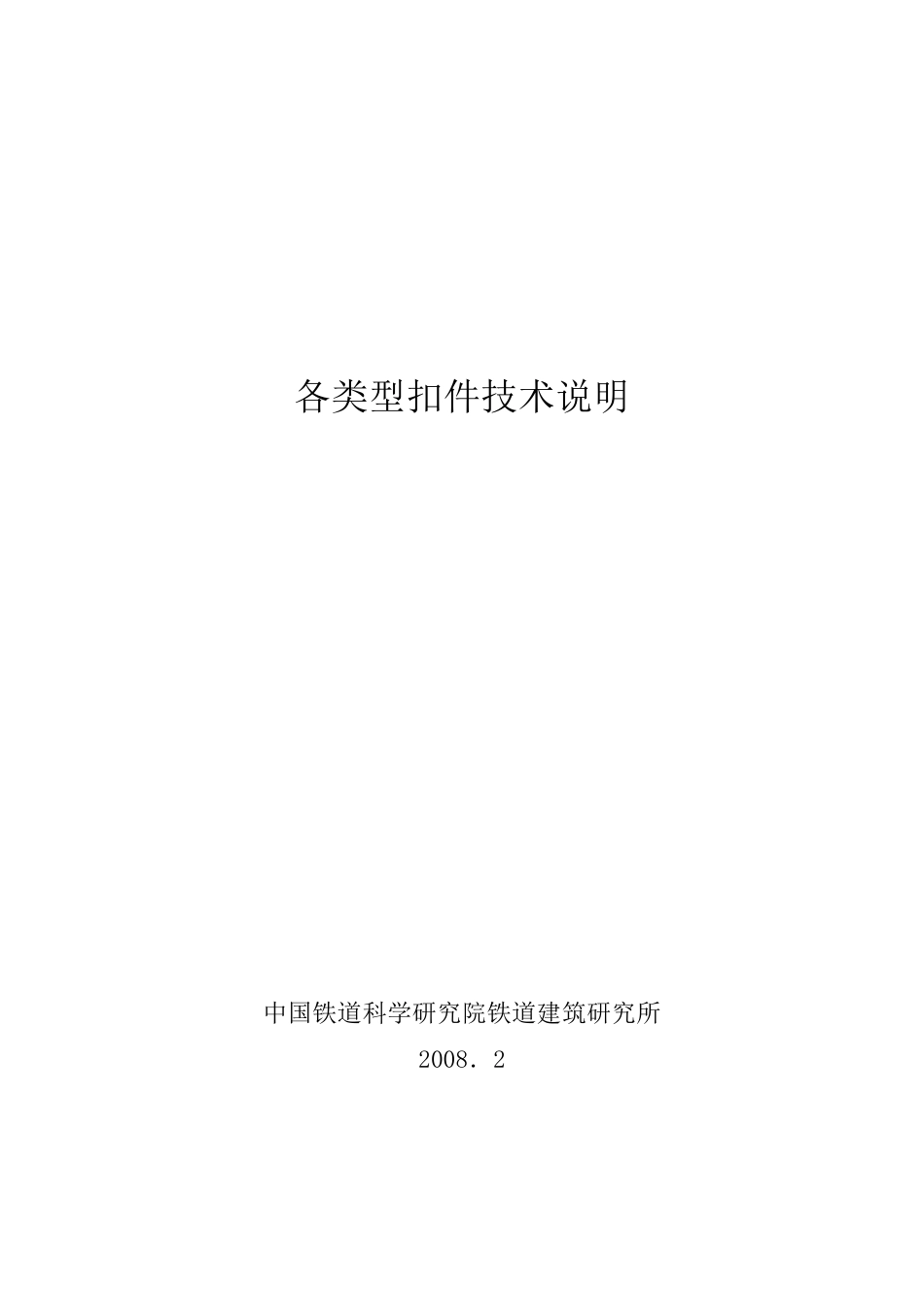

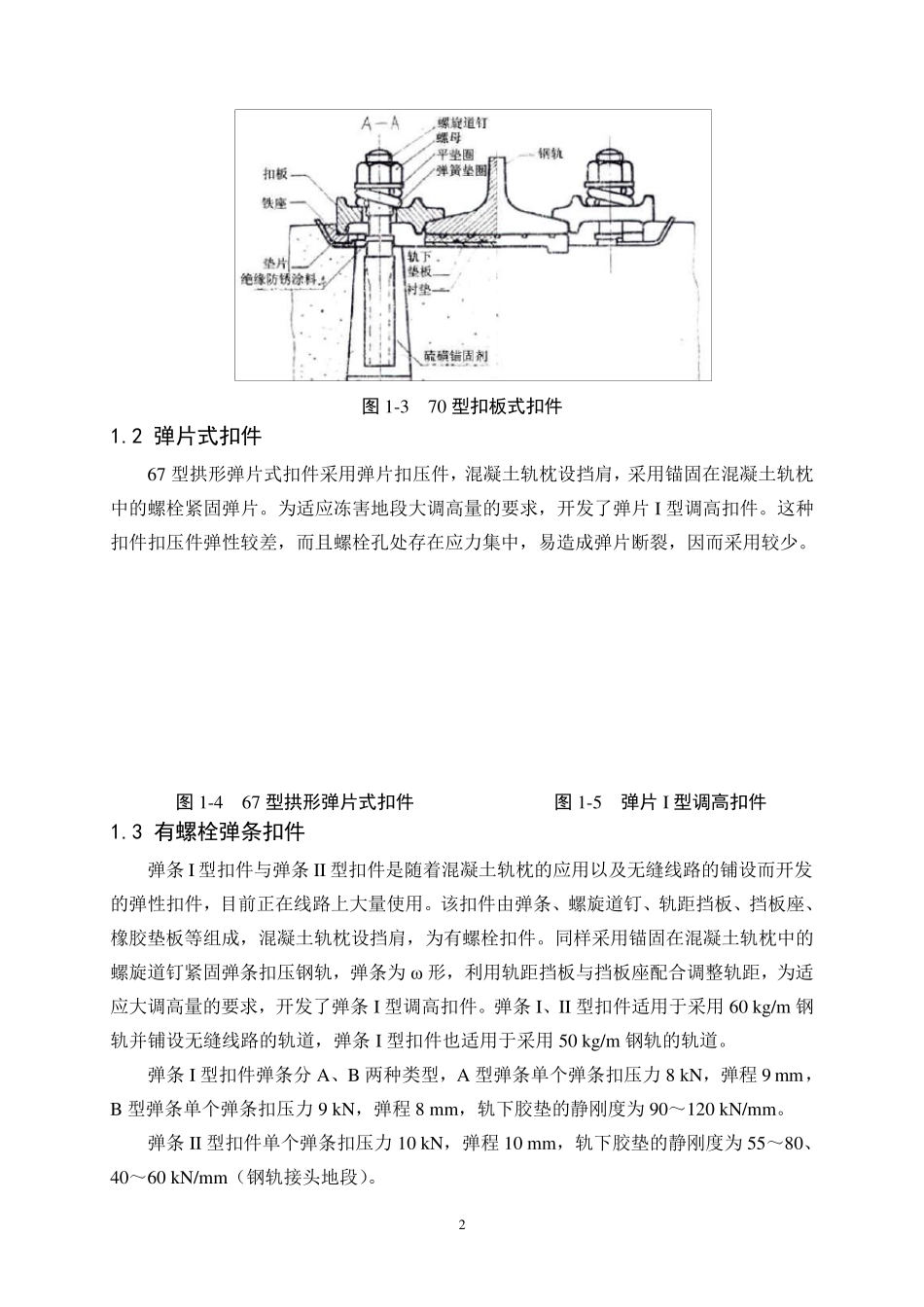

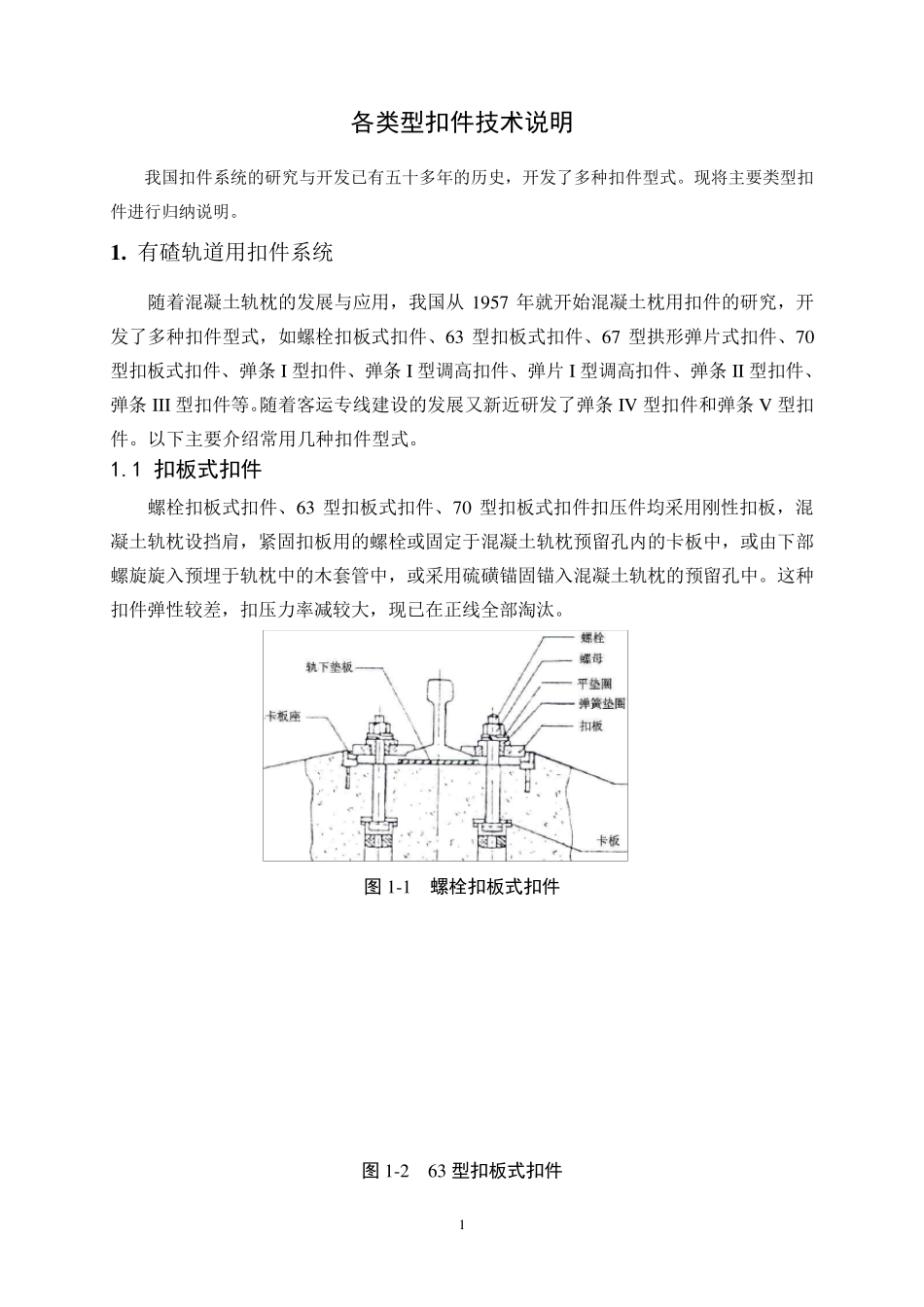

各类型扣件技术说明 中国铁道科学研究院铁道建筑研究所 2008.2 1 各类型扣件技术说明 我国扣件系统的研究与开发已有五十多年的历史,开发了多种扣件型式。现将主要类型扣件进行归纳说明。 1 . 有碴轨道用扣件系统 随着混凝土轨枕的发展与应用,我国从1957 年就开始混凝土枕用扣件的研究,开发了多种扣件型式,如螺栓扣板式扣件、63 型扣板式扣件、67 型拱形弹片式扣件、70型扣板式扣件、弹条 I 型扣件、弹条 I 型调高扣件、弹片 I 型调高扣件、弹条 II 型扣件、弹条 III 型扣件等。随着客运专线建设的发展又新近研发了弹条 IV 型扣件和弹条 V 型扣件。以下主要介绍常用几种扣件型式。 1.1 扣板式扣件 螺栓扣板式扣件、63 型扣板式扣件、70 型扣板式扣件扣压件均采用刚性扣板,混凝土轨枕设挡肩,紧固扣板用的螺栓或固定于混凝土轨枕预留孔内的卡板中,或由下部螺旋旋入预埋于轨枕中的木套管中,或采用硫磺锚固锚入混凝土轨枕的预留孔中。这种扣件弹性较差,扣压力率减较大,现已在正线全部淘汰。 图 1-1 螺栓扣板式扣件 图 1-2 63 型扣板式扣件 2 图1-3 70 型扣板式扣件 1.2 弹片式扣件 67 型拱形弹片式扣件采用弹片扣压件,混凝土轨枕设挡肩,采用锚固在混凝土轨枕中的螺栓紧固弹片。为适应冻害地段大调高量的要求,开发了弹片I 型调高扣件。这种扣件扣压件弹性较差,而且螺栓孔处存在应力集中,易造成弹片断裂,因而采用较少。 图1-4 67 型拱形弹片式扣件 图1-5 弹片 I 型调高扣件 1.3 有螺栓弹条扣件 弹条I 型扣件与弹条II 型扣件是随着混凝土轨枕的应用以及无缝线路的铺设而开发的弹性扣件,目前正在线路上大量使用。该扣件由弹条、螺旋道钉、轨距挡板、挡板座、橡胶垫板等组成,混凝土轨枕设挡肩,为有螺栓扣件。同样采用锚固在混凝土轨枕中的螺旋道钉紧固弹条扣压钢轨,弹条为ω 形,利用轨距挡板与挡板座配合调整轨距,为适应大调高量的要求,开发了弹条I 型调高扣件。弹条I、II 型扣件适用于采用60 kg/m 钢轨并铺设无缝线路的轨道,弹条I 型扣件也适用于采用50 kg/m 钢轨的轨道。 弹条I 型扣件弹条分 A、B 两种类型,A 型弹条单个弹条扣压力8 kN,弹程 9 m m ,B 型弹条单个弹条扣压力9 kN,弹程 8 m m ,轨下胶垫的静刚度为90~120 kN/m m 。 弹条II 型扣件单个弹条扣压力10 kN,弹程 10 m m ,轨下胶垫的静刚度为55~80、40~60 kN/m ...
