截面抗剪钢筋输入要点_第1页
1/6

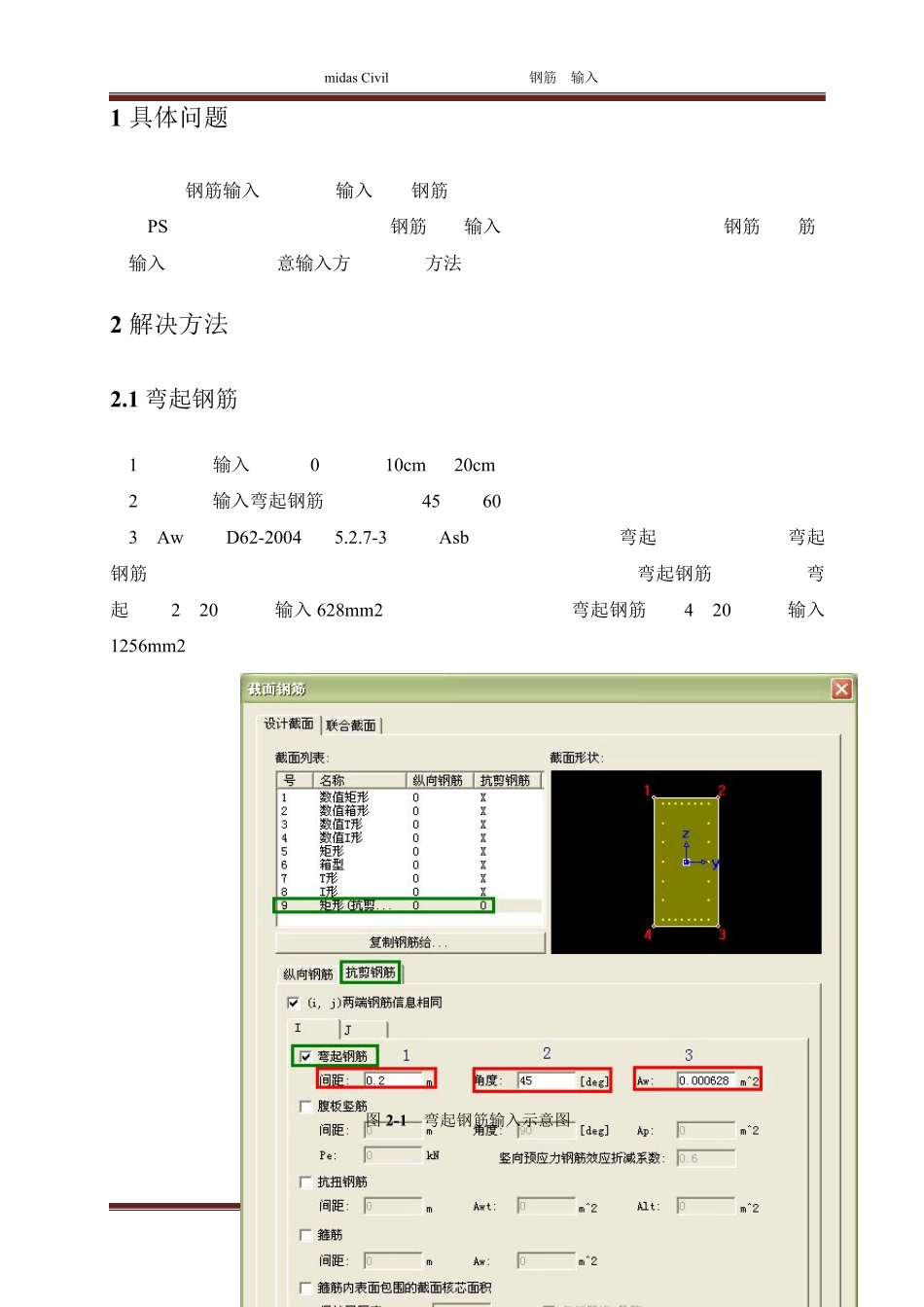

截面抗剪钢筋输入要点_第2页
2/6

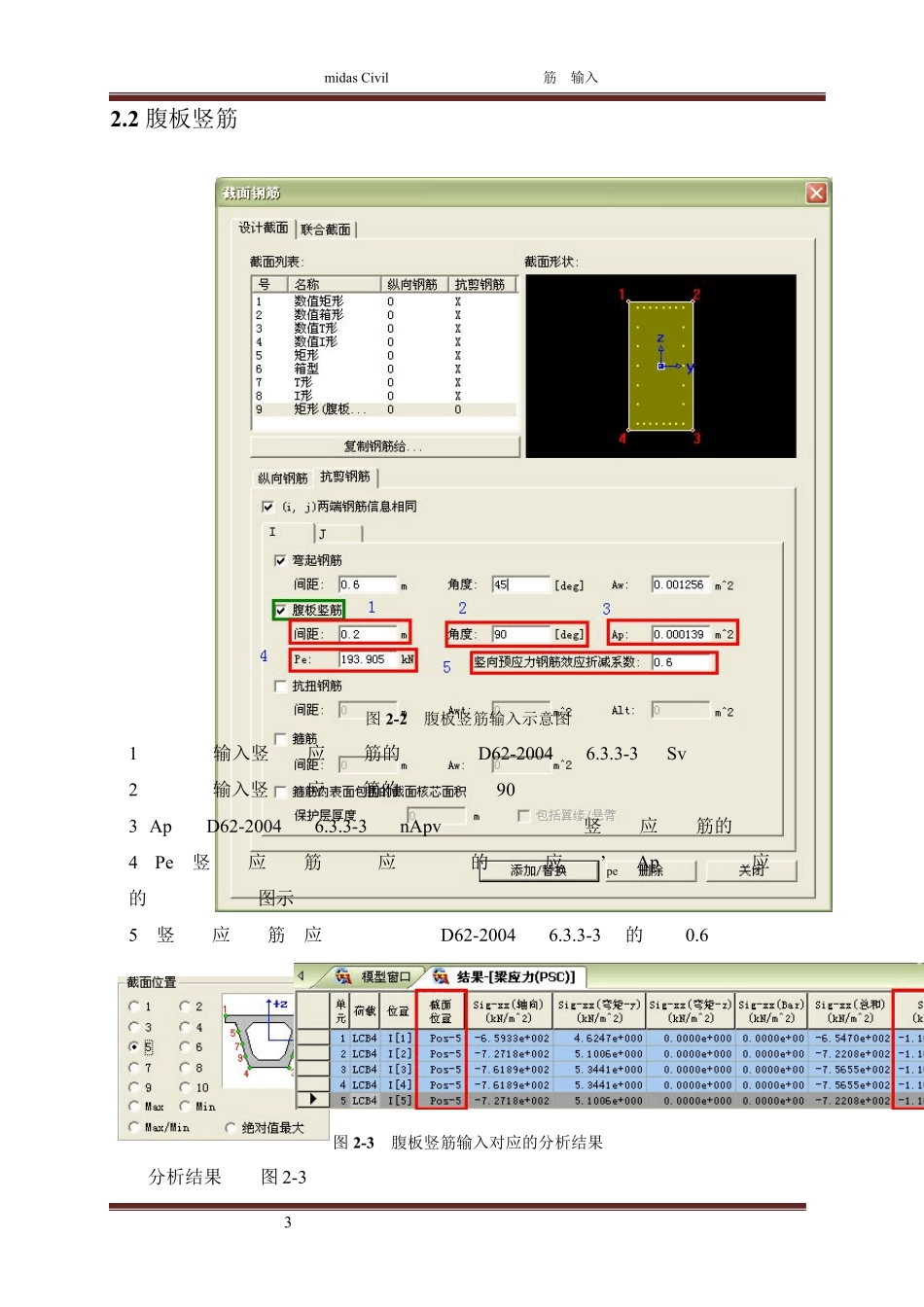

截面抗剪钢筋输入要点_第3页
3/6
midas Civil 技术资料----截面“抗剪钢筋”输入要点目录midas Civil 技术资料1----截面“抗剪钢筋”输入要点11 具体问题22 解决方法22.1 弯起钢筋22.2 腹板竖筋32.3、抗扭钢筋和箍筋42.4、箍筋内表面包围的截面核心面积5北京迈达斯技术有限公司桥梁部2013/04/27midas Civil 技术资料 截面“抗剪钢筋”输入要点北京迈达斯技术有限公司 21 具体问题截面钢筋输入时,如何输入抗剪钢筋?PS:结合规范,对截面“抗剪钢筋”的输入进行详细说明,尤其“抗扭钢筋和箍筋”的输入,需要大家注意输入方式和计算方法。2 解决方法2 .1 弯起钢筋(1)间距:输入一个非 0 值,如 10cm 或 20cm,对验算结果无影响。(2)角度:输入弯起钢筋的角度(如 45°或 60°,根据设计需要而设定)。(3)Aw :同 D62-2004 式 5.2.7-3 中 ∑Asb(斜截面内在同一弯起平面的所有普通弯起钢筋的截面面积)。比如,某近支点斜截面抗剪验算,设置一排弯起钢筋(假定一排弯起的是 2Φ20),则输入628mm2,当该斜截面设置两排弯起钢筋时(4Φ20),则输入1256mm2,以此类推。图 2 -1弯起钢筋输入示意图midas Civil 技术资料 截面“抗剪钢筋”输入要点北京迈达斯技术有限公司 32.2 腹板竖筋图 2-2腹板竖筋输入示意图(1)间距:输入竖向预应力钢筋的间距,同D62-2004 式 6.3.3-3 中 Sv。(2)角度:输入竖向预应力钢筋的角度(默认 90°)。(3)Ap:同 D62-2004 式 6.3.3-3 中 nApv(一个间距内所有竖向预应力钢筋的截面面积)。(4)Pe:竖向预应力钢筋扣除预应力损失后的有效预应力σ’pe×Ap,即扣除预应力损失后的有效预拉力(图示数据未计损失)(5)竖向预应力钢筋效应折减系数:同 D62-2004 式 6.3.3-3 中的系数 0.6。图 2-3腹板竖筋输入对应的分析结果分析结果(如图 2-3)midas Civil 技术资料 截面“抗剪钢筋”输入要点北京迈达斯技术有限公司 45-10 对应腹板位置,钢束一次作用下,sig-zz 结果对应的是以上输入数据按式 6.3.3-3计算得到的分析结果。PS:对应的是腹板位置;式 6.3.3-3 中对应的腹板宽度 b,程序自动在截面数据中调取,本例 b=0.5m。2.3 、抗扭钢筋和箍筋方法一,这种方式是从设计和施工角度理解。正常情况下,一片梁的施工图中,箍筋的是按一定间距布置的,比如,间距 10cm 布置一根Φ8 双肢箍, 实际上这根Φ8 的箍筋是同时承担了抗剪和抗扭作用的。那么沿着这一思路,很容易理...
