戴维南定理和诺顿定理实验报告

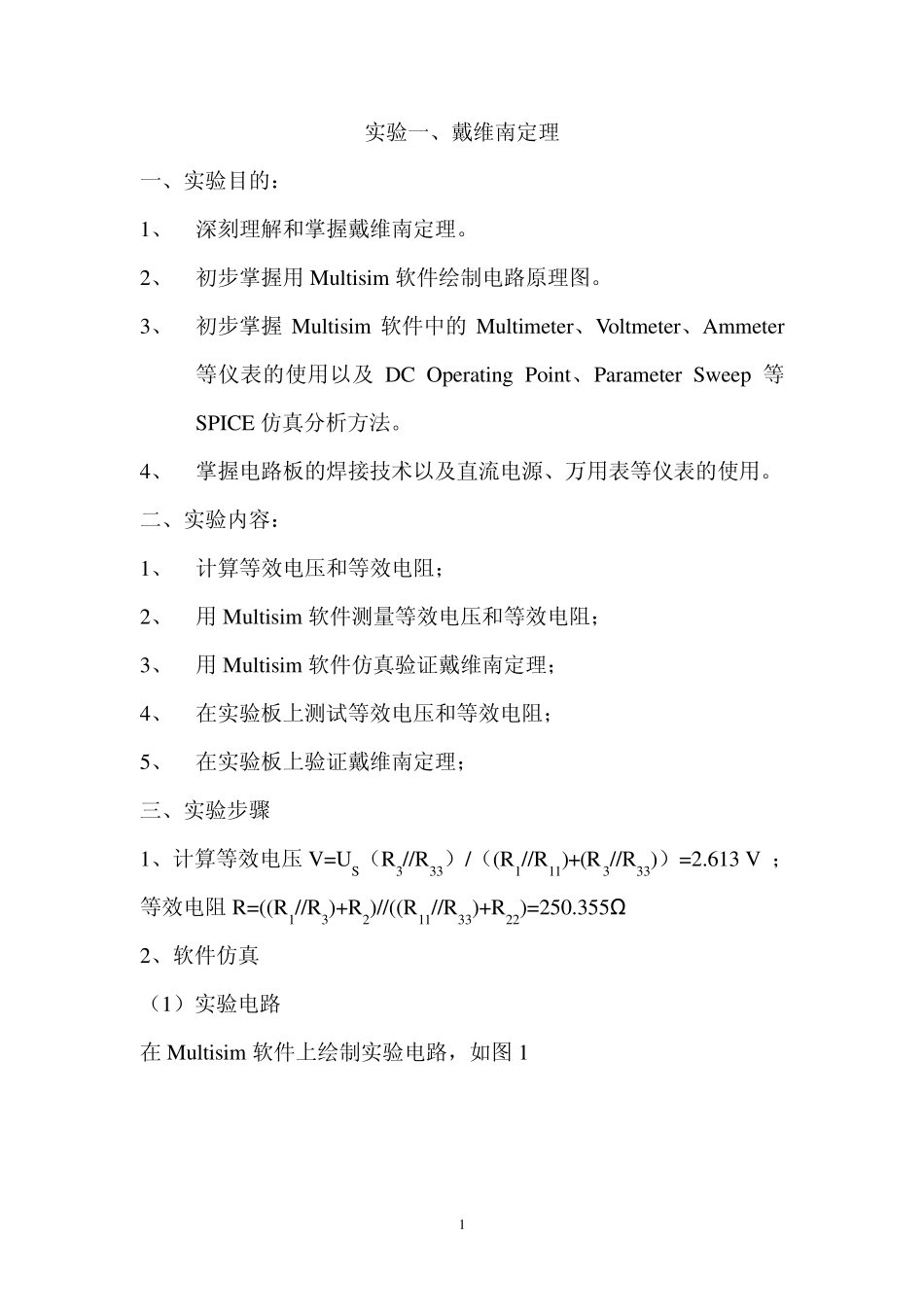

戴维南定理和诺顿定理实验报告_第1页
1/6

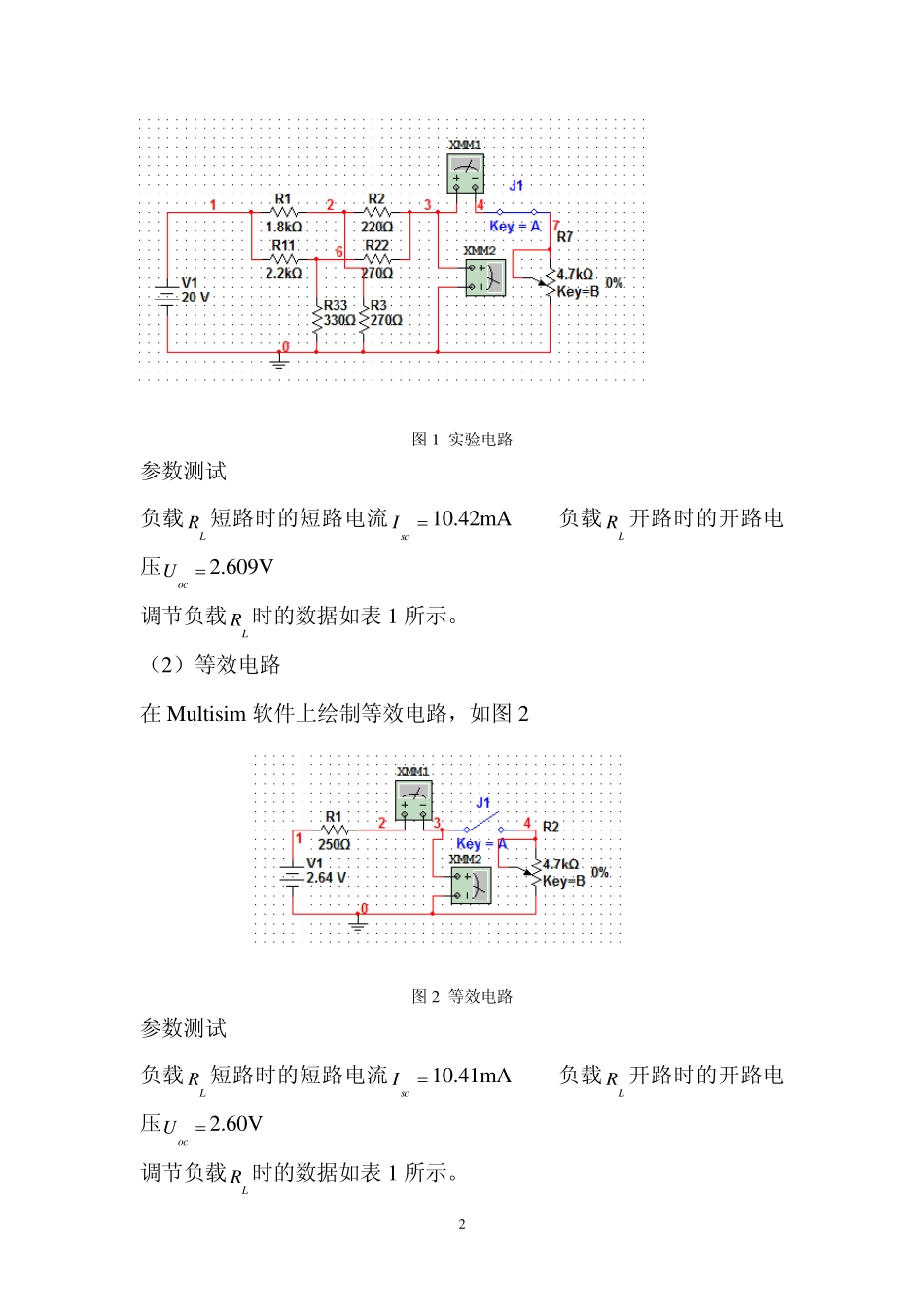

戴维南定理和诺顿定理实验报告_第2页
2/6

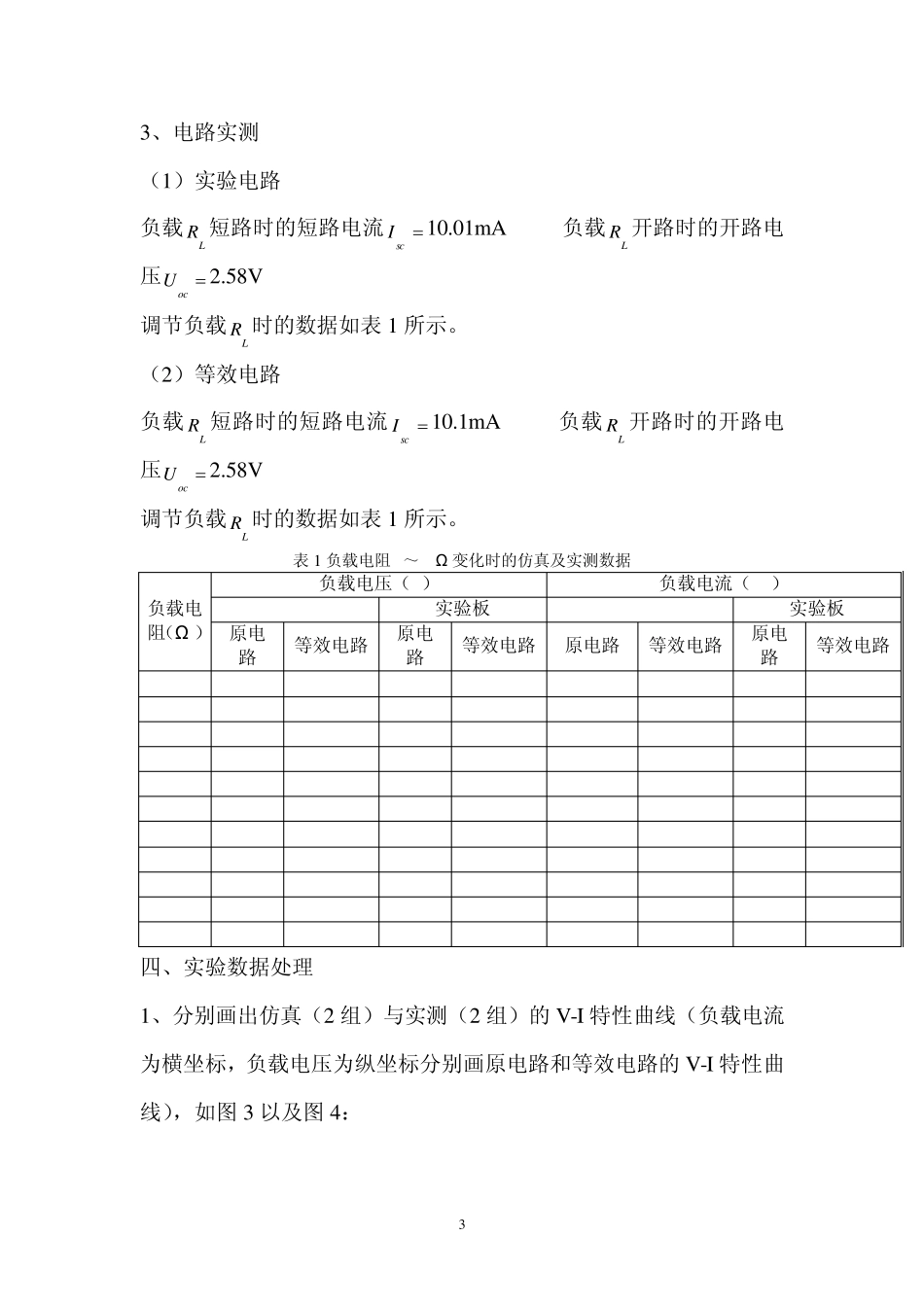

戴维南定理和诺顿定理实验报告_第3页
3/6
1 实验一、戴维南定理 一、实验目的: 1、 深刻理解和掌握戴维南定理。 2、 初步掌握用 Multisim 软件绘制电路原理图。 3、 初步掌握 Multisim 软件中的 Multimeter、Voltmeter、Ammeter等仪表的使用以及 DC Operating Point、Parameter Sw eep 等SPICE 仿真分析方法。 4、 掌握电路板的焊接技术以及直流电源、万用表等仪表的使用。 二、实验内容: 1、 计算等效电压和等效电阻; 2、 用 Multisim 软件测量等效电压和等效电阻; 3、 用 Multisim 软件仿真验证戴维南定理; 4、 在实验板上测试等效电压和等效电阻; 5、 在实验板上验证戴维南定理; 三、实验步骤 1、计算等效电压 V=US(R3//R33)/((R1//R11)+(R3//R33))=2.613 V ; 等效电阻 R=((R1//R3)+R2)//((R11//R33)+R22)=250.355Ω 2、软件仿真 (1)实验电路 在 Multisim 软件上绘制实验电路,如图 1 2 图1 实验电路 参数测试 负载LR 短路时的短路电流scI10.42mA 负载LR 开路时的开路电压ocU2.609V 调节负载LR 时的数据如表1 所示。 (2)等效电路 在 Mu ltisim 软件上绘制等效电路,如图2 图2 等效电路 参数测试 负载LR 短路时的短路电流scI10.41mA 负载LR 开路时的开路电压ocU2.60V 调节负载LR 时的数据如表1 所示。 3 3、电路实测 (1)实验电路 负载LR 短路时的短路电流scI10.01mA 负载LR 开路时的开路电压ocU2.58V 调节负载LR 时的数据如表 1 所示。 (2)等效电路 负载LR 短路时的短路电流scI10.1mA 负载LR 开路时的开路电压ocU2.58V 调节负载LR 时的数据如表 1 所示。 表 1 负载电阻 0~5KΩ 变化时的仿真及实测数据 负载电阻(Ω ) 负载电压(V) 负载电流(mA) Multisim 实验板 Multisim 实验板 原电路 等效电路 原电路 等效电路 原电路 等效电路 原电路 等效电路 0 5.21u 5.211u 0 0 10.42 10.421 10.01 10.1 500 1.738 1.739 0.893 0.442 3.477 3.477 6.7 8.4 1000 2.086 2.087 1.165 0.674 2.086 2.087 5.7 7.5 1500 2.235 2.236 1.420 1.018 1.491 1.49 4.7 6.2 2000 2.318 2.319 1.713 1.258 1.16 1.159 3.5 5.2 2500 2.371 2.371 1.842 1.673 949.019u 948.575u 3.0 3.6 3000 2.408 2.408 1.965 1.946 802.913u 802.913u 2.5 2.5 3500 2.434 2.435 2.091...
