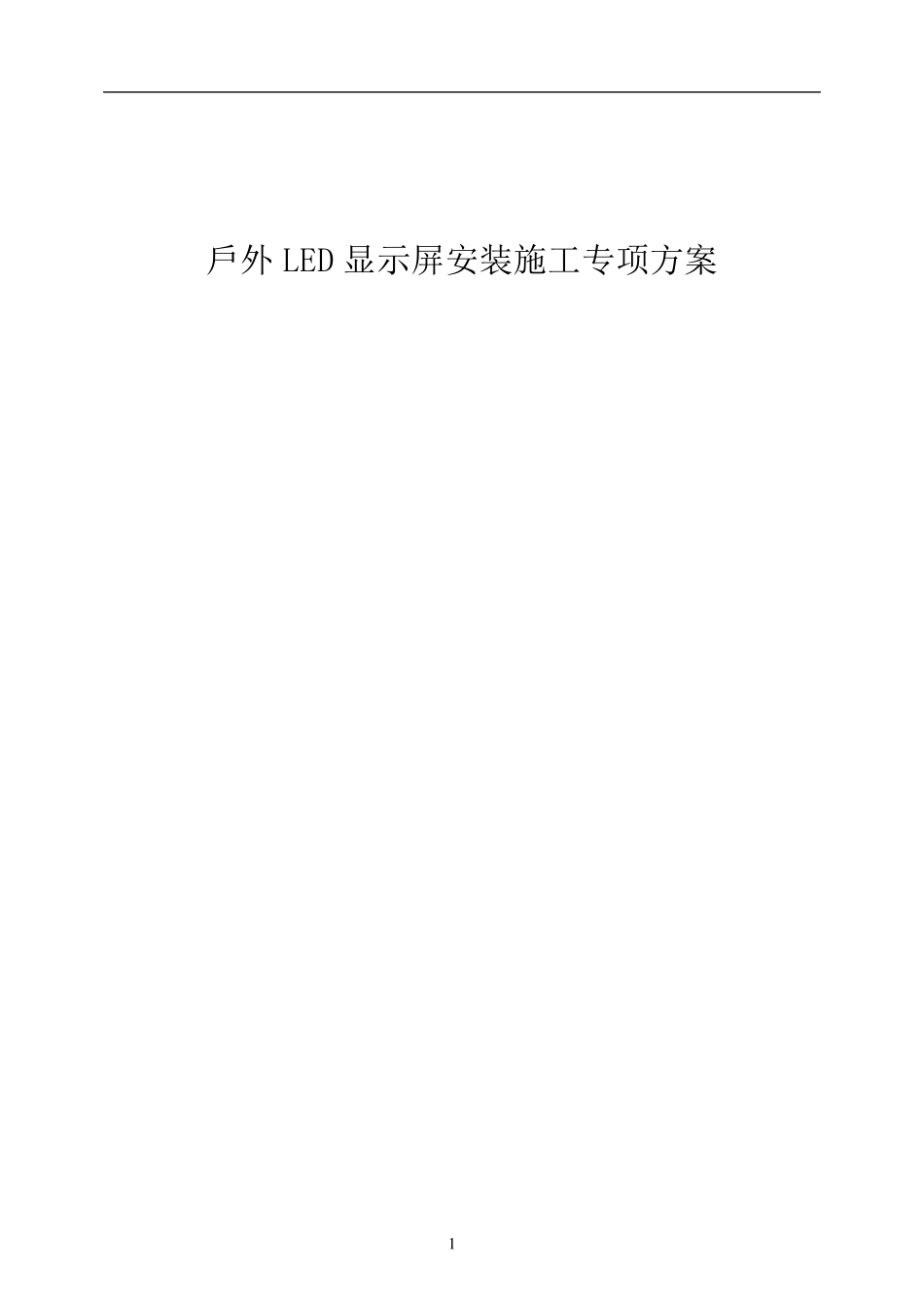

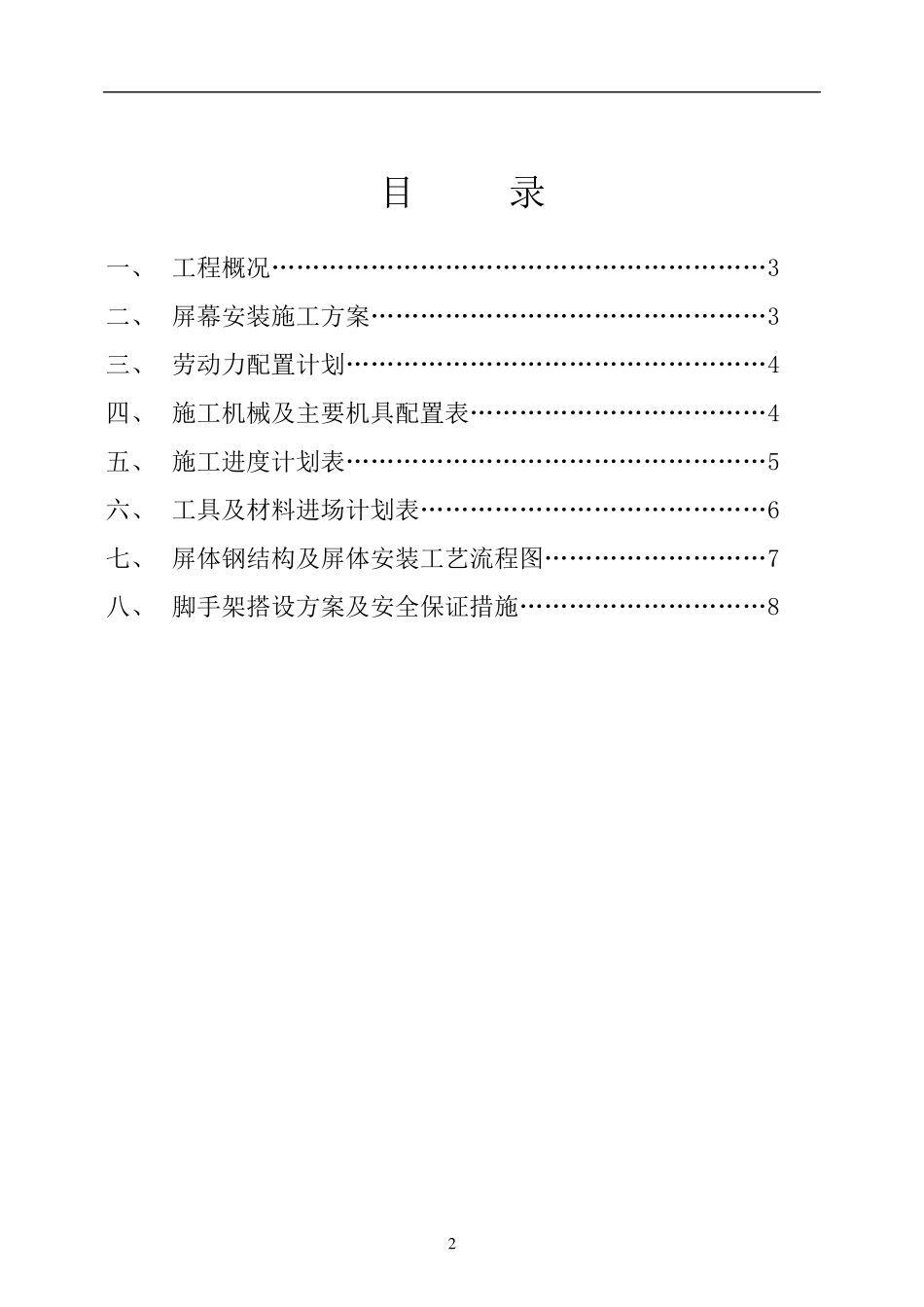

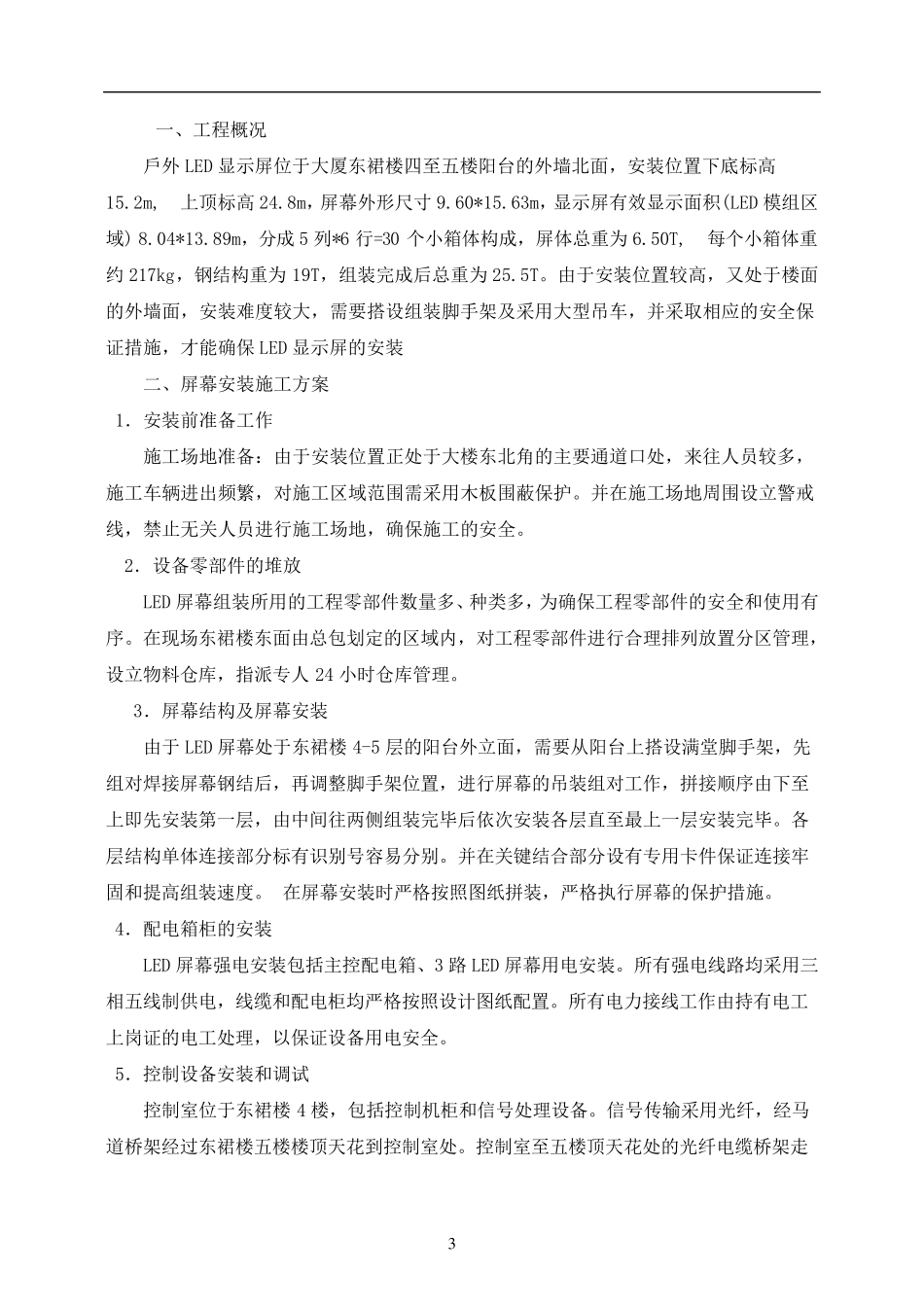

1 戶外LED 显示屏安装施工专项方案 2 目 录 一、 工程概况……………………………………………………3 二、 屏幕安装施工方案…………………………………………3 三、 劳动力配置计划……………………………………………4 四、 施工机械及主要机具配置表………………………………4 五、 施工进度计划表……………………………………………5 六、 工具及材料进场计划表……………………………………6 七、 屏体钢结构及屏体安装工艺流程图………………………7 八、 脚手架搭设方案及安全保证措施…………………………8 3 一、工程概况 戶外 LED 显示屏位于大厦东裙楼四至五楼阳台的外墙北面，安装位置下底标高15.2m, 上顶标高 24.8m，屏幕外形尺寸 9.60*15.63m，显示屏有效显示面积(LED 模组区域) 8.04*13.89m，分成 5 列*6 行=30 个小箱体构成，屏体总重为 6.50T, 每个小箱体重约 217kg，钢结构重为 19T，组装完成后总重为 25.5T。由于安装位置较高，又处于楼面的外墙面，安装难度较大，需要搭设组装脚手架及采用大型吊车，并采取相应的安全保证措施，才能确保 LED 显示屏的安装 二、屏幕安装施工方案 1．安装前准备工作 施工场地准备：由于安装位置正处于大楼东北角的主要通道口处，来往人员较多，施工车辆进出频繁，对施工区域范围需采用木板围蔽保护。并在施工场地周围设立警戒线，禁止无关人员进行施工场地，确保施工的安全。 2．设备零部件的堆放 LED 屏幕组装所用的工程零部件数量多、种类多，为确保工程零部件的安全和使用有序。在现场东裙楼东面由总包划定的区域内，对工程零部件进行合 理 排 列放置分区管 理 ，设立物 料 仓 库 ，指 派 专 人 24 小时 仓 库 管 理 。 3．屏幕结构及屏幕安装 由于 LED 屏幕处于东裙楼 4-5 层 的阳台外立面，需要从 阳台上搭设满 堂 脚手架，先组对焊 接 屏幕钢结后，再 调 整 脚手架位置，进行屏幕的吊装组对工作，拼 接 顺 序由下至上即 先 安装第 一层 ，由中 间 往两 侧 组装完毕 后依 次 安装各 层 直 至最 上一层 安装完毕 。各层 结构单 体连 接 部分标有识 别 号 容 易 分别 。并在关键 结合 部分设有专 用卡 件保证连 接 牢固 和提 高组装速 度。 在屏幕安装时 严 格 按 照 图 纸 拼 装，严 格 执 行屏幕的保护措施。 4．配 电 箱柜 的安装 LED 屏...
