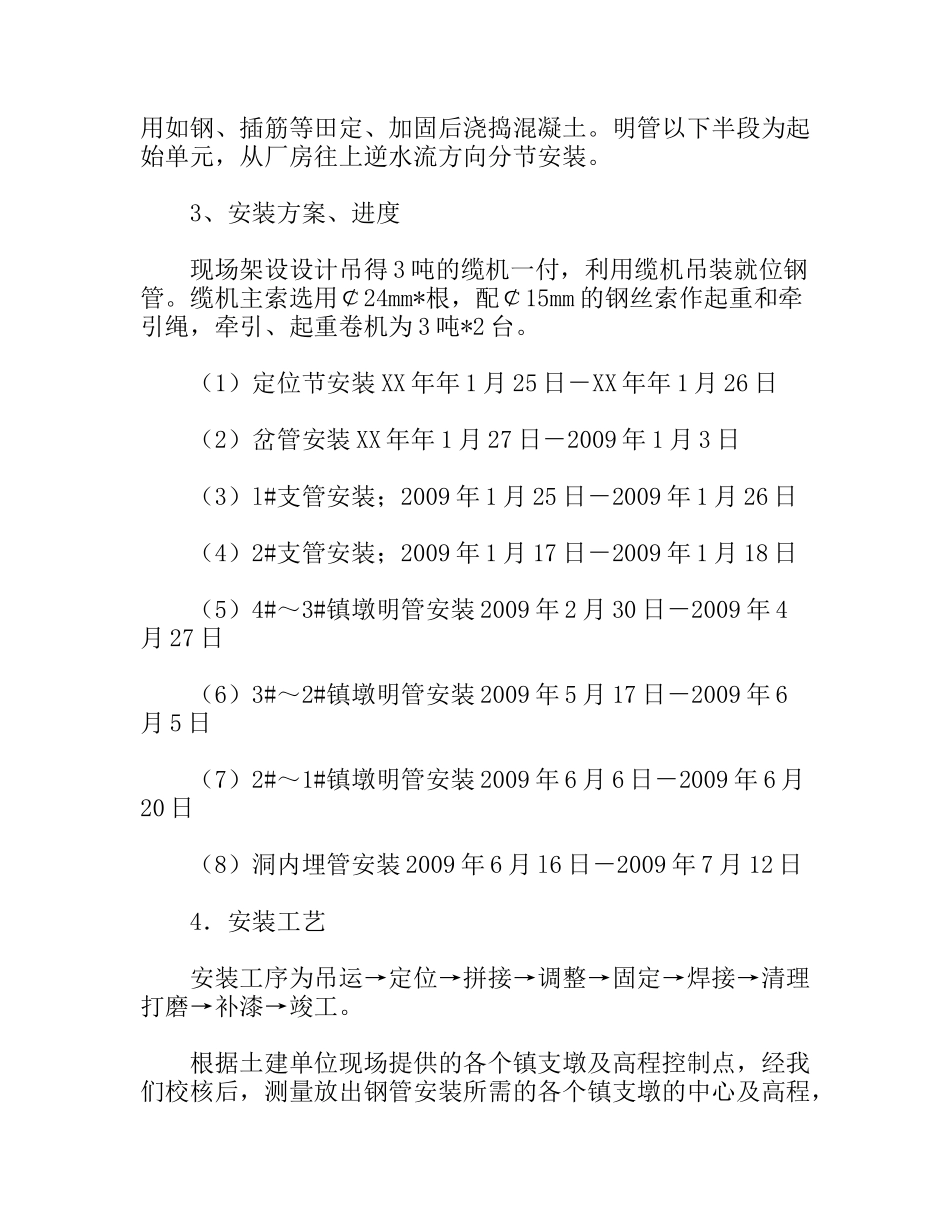

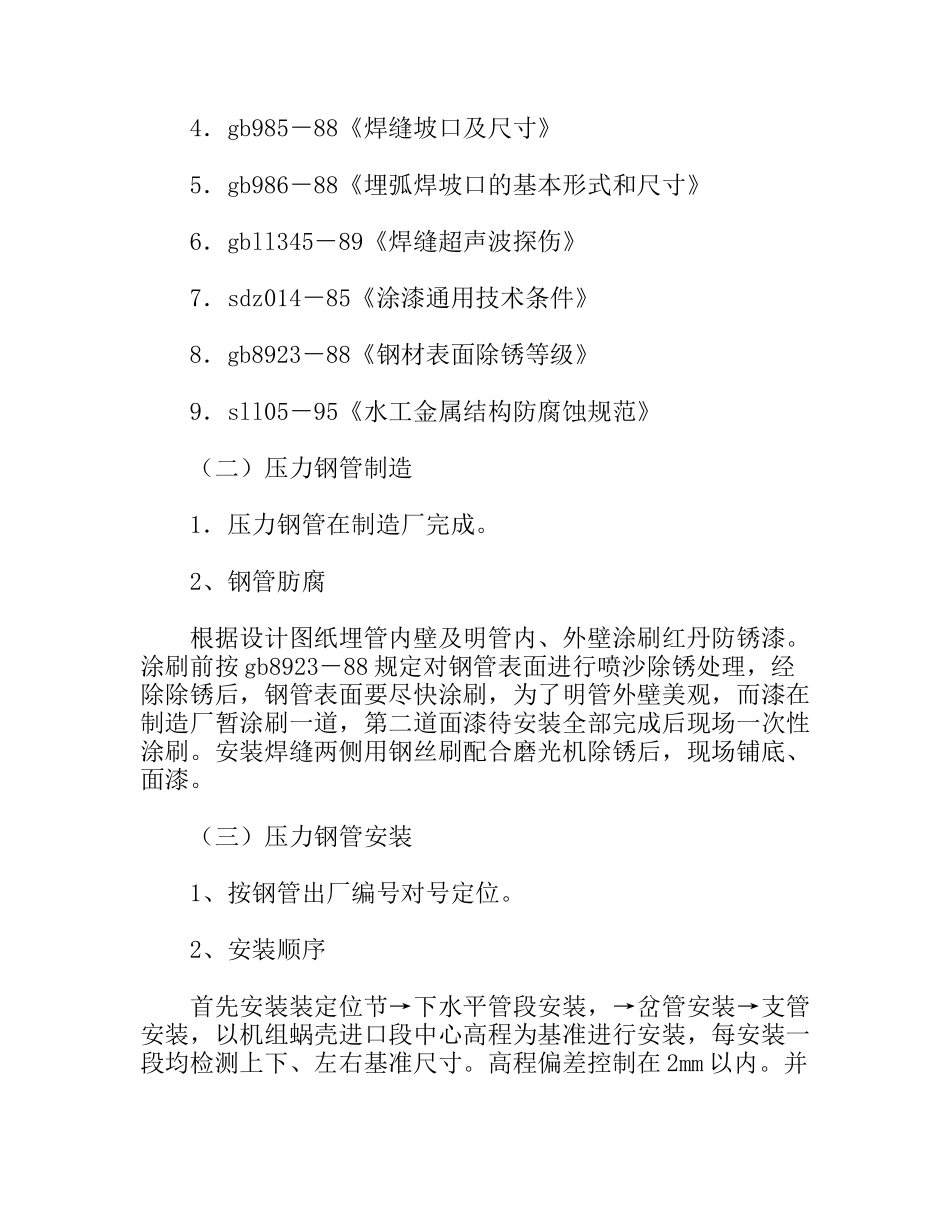

浪河电站压力钢管安装工程施工工作报告一、工程概况浪河水电站位于陕西省南端镇坪县境内的汉江南岸，堵河上游南江河一级支流浪河上。镇坪县位于大巴山区，东与湖北省竹溪县接壤，南与重庆市巫溪县，城口县毗邻，西北与陕西省平利县交界。浪河发展与镇坪县化龙上，干流自源牛头店镇汇入南江河，全长24.3km控制流域面积121km2，坝址以上控制流域面积91.12km2，占全流域面积的75.3%，多年平均流量0.66亿m3，本电站是以发电为主的引水混合开发的小型水电工程。电站压力钢管安装工程，由浙江温州第二井巷工程公司承接施工。该工程引水压力钢管隧洞埋管段直径φ1410mm，壁厚s＝10mm，隧洞出口变径至明管段φ1210mm。壁厚分别为δ＝10mm，δ＝12mm，δ＝10mm。总长约372m。总计重约143.5t。设三个伸缩节、二个分岔管、3条支管接至水轮机。钢管材质为q235a。钢管安装自XX年年2月25日开始，安装队伍精神组织施工，克服各种困难，于2009年7月29日安全、保质、顺利完成。施工期间得到业主和工程指挥部，监理部等单位的积极帮助和大力支持，在此表示衷心的感谢！二、压力钢管制安施工过程（一）施工依据1．镇坪县水电站压力钢管纵剖面图。2．dl5017－93《压力钢管制造安装及验收规范》3．gb50221－9588《钢结构工程质量检验评定标准》4．gb985－88《焊缝坡口及尺寸》5．gb986－88《埋弧焊坡口的基本形式和尺寸》6．gbll345－89《焊缝超声波探伤》7．sdz014－85《涂漆通用技术条件》8．gb8923－88《钢材表面除锈等级》9．sll05－95《水工金属结构防腐蚀规范》（二）压力钢管制造1．压力钢管在制造厂完成。2、钢管肪腐根据设计图纸埋管内壁及明管内、外壁涂刷红丹防锈漆。涂刷前按gb8923－88规定对钢管表面进行喷沙除锈处理，经除除锈后，钢管表面要尽快涂刷，为了明管外壁美观，而漆在制造厂暂涂刷一道，第二道面漆待安装全部完成后现场一次性涂刷。安装焊缝两侧用钢丝刷配合磨光机除锈后，现场铺底、面漆。（三）压力钢管安装1、按钢管出厂编号对号定位。2、安装顺序首先安装装定位节→下水平管段安装，→岔管安装→支管安装，以机组蜗壳进口段中心高程为基准进行安装，每安装一段均检测上下、左右基准尺寸。高程偏差控制在2mm以内。并用如钢、插筋等田定、加固后浇捣混凝土。明管以下半段为起始单元，从厂房往上逆水流方向分节安装。3、安装方案、进度现场架设设计吊得3吨的缆机一付，利用缆机吊装就位钢管。缆机主索选用￠24mm*根，配￠15mm的钢丝索作起重和牵引绳，牵引、起重卷机为3吨*2台。（1）定位节安装XX年年1月25日－XX年年1月26日（2）岔管安装XX年年1月27日－2009年1月3日（3）l#支管安装；2009年1月25日－2009年1月26日（4）2#支管安装；2009年1月17日－2009年1月18日（5）4#～3#镇墩明管安装2009年2月30日－2009年4月27日（6）3#～2#镇墩明管安装2009年5月17日－2009年6月5日（7）2#～1#镇墩明管安装2009年6月6日－2009年6月20日（8）洞内埋管安装2009年6月l6日－2009年7月12日4．安装工艺安装工序为吊运→定位→拼接→调整→固定→焊接→清理打磨→补漆→竣工。根据土建单位现场提供的各个镇支墩及高程控制点，经我们校核后，测量放出钢管安装所需的各个镇支墩的中心及高程，在钢管就位时，用弦线，线锤、水平管及钢卷尺找正钢管中心和高程。在初步固定后再进行压缝，同时兼顾钢管中心不至偏移，钢管压缝后，用角铁固定（角铁的一头抵在基面，另一头用电焊与钢管临时焊接），保证下节钢管对缝时钢管不至移位。钢管的压缝用楔了板、z字型码及花兰螺丝配合，同时用钢尺检查错位及间隙大小，并用线锤、水平管及钢卷尺复测管口中心和钢管直线度。各项偏差符合dl5017—93规范要求后固定钢管。（四）钢管制作安装焊接工艺；焊接工序为金属结构制安质量保证的最关键环节，为了确保焊缝焊接质量，实际施工过程中焊接工序严格按下述工艺执行。1．焊工选择本工程所有焊缝均由持合格证焊工施焊，焊工取得施焊范围资格。2．坡口形式(1)制造纵缝“x”型坡口，一侧手工电弧焊封底，另一侧自动埋弧焊。(2)制造环缝60度“v”型坡口，正缝手工电弧焊，背缝碳弧气刨清根，深度2－3mm后焊接。(3)安...
