房间温度控制器RDU20

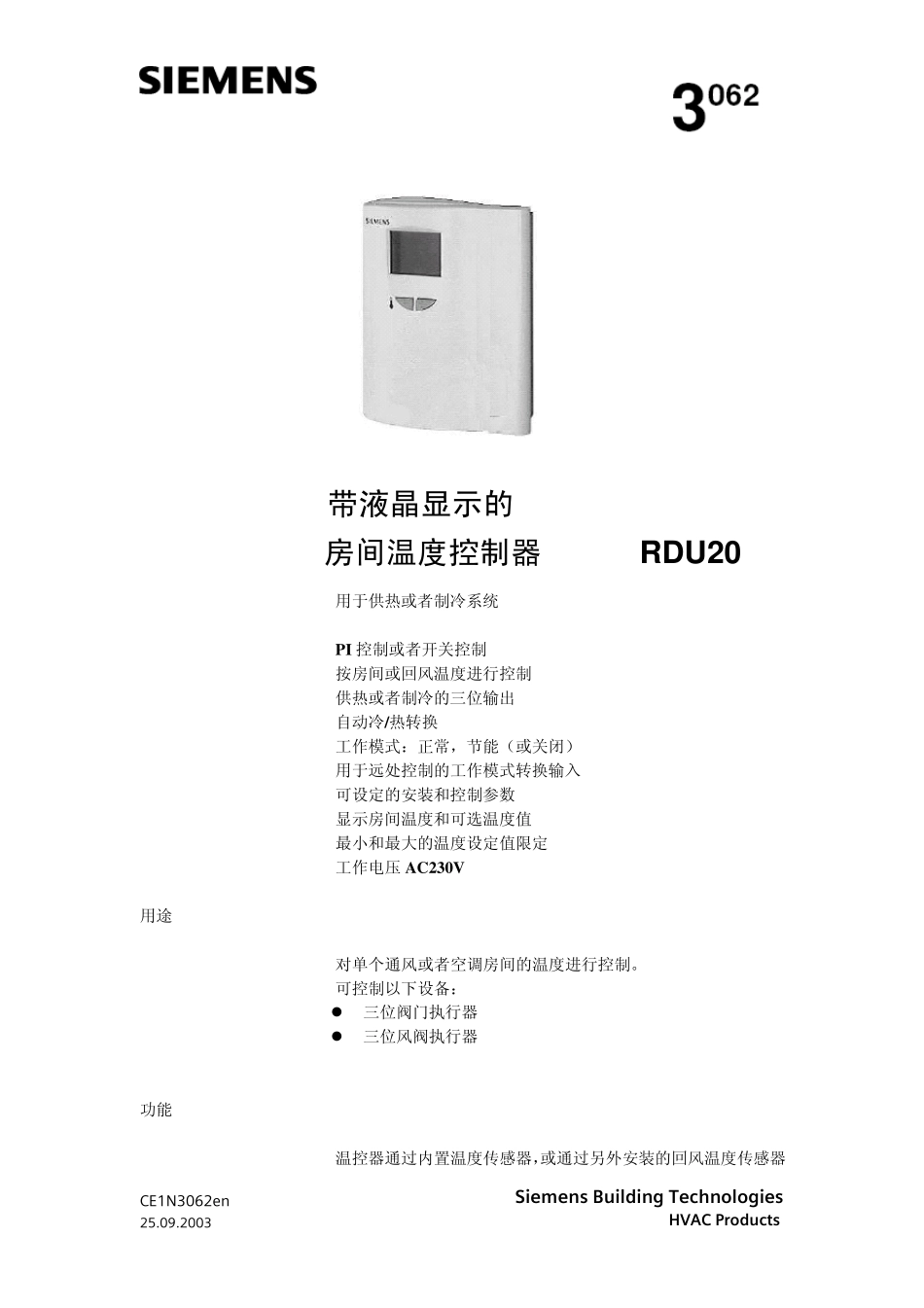

房间温度控制器RDU20_第1页
1/10
房间温度控制器RDU20_第2页
2/10

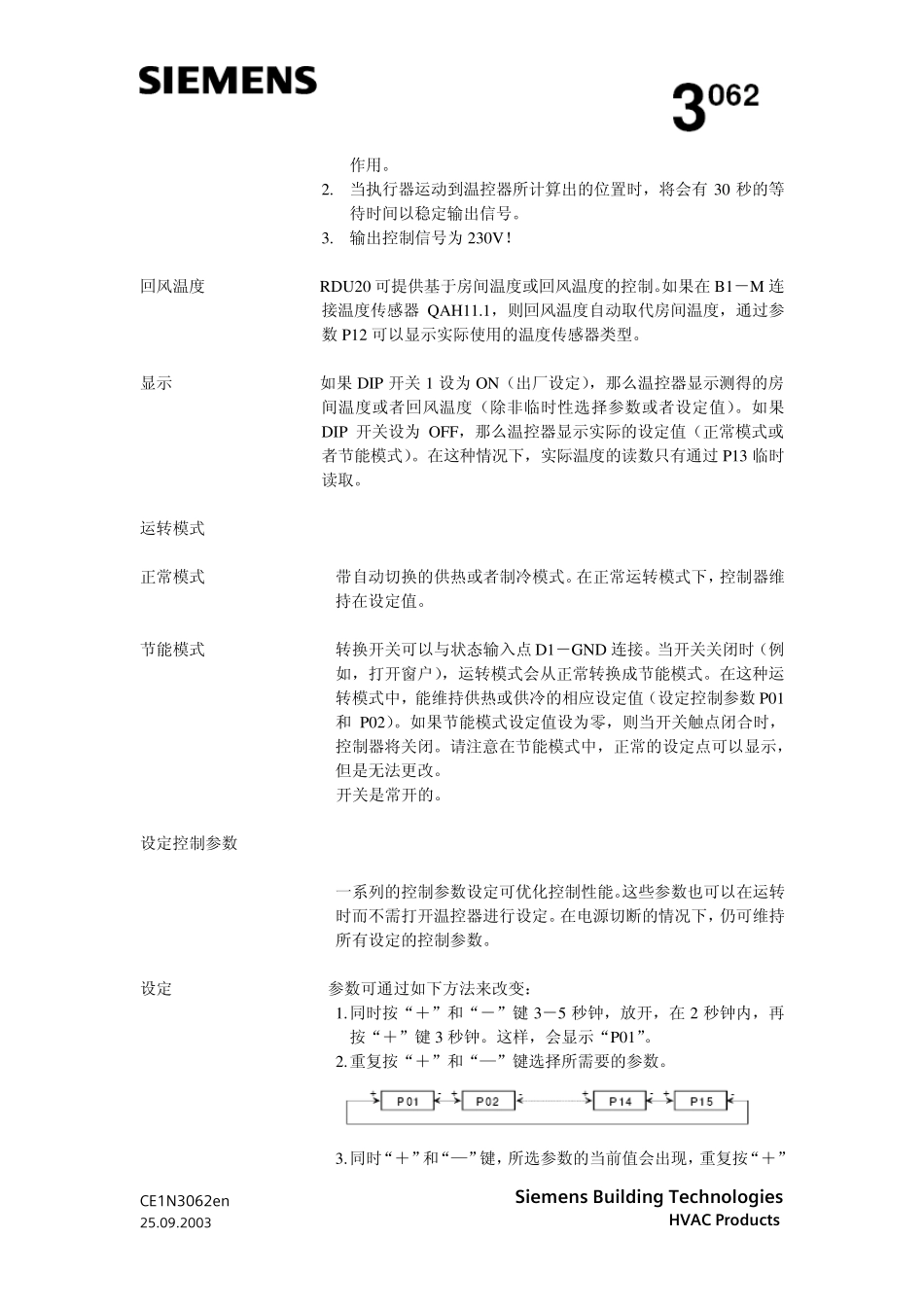

房间温度控制器RDU20_第3页
3/10
CE1N3062en Siemens Bu ilding Technologies 25.09.2003 HVAC Produ cts 带液晶显示的 房间温度控制器 R D U 20 用于供热或者制冷系统 PI 控制或者开关控制 按房间或回风温度进行控制 供热或者制冷的三位输出 自动冷/热转换 工作模式:正常,节能(或关闭) 用于远处控制的工作模式转换输入 可设定的安装和控制参数 显示房间温度和可选温度值 最小和最大的温度设定值限定 工作电压AC230V 用途 对单个通风或者空调房间的温度进行控制。 可控制以下设备:  三位阀门执行器  三位风阀执行器 功能 温控器通过内置温度传感器,或通过另外安装的回风温度传感器 CE1N3062en Siemens Bu ilding Technologies 25.09.2003 HVAC Produ cts (QAH11.1)获取温度,通过向三位执行器输出信号来维持房间温度设定点。温控器提供PI控制或者开关控制(通过DIP2选择)。 供热模式的比例段或转换误差为2K,供冷模式为1K(可调)。积分动作时间为5 分钟(可调)。 自动切换 自动转换传感器(QAH11.1+ARG86.3)可以用来测水温从而选择从供冷转至供热或者或供热转至供冷工况。当水温高于28℃时(可调),自动转换到供热工况,当水温低于16℃时(可调),自动转换到供冷工况。如果在刚启动时,水温介于两个转换温度之间,控制器会以供热的模式启动。工况的更新会以每 30 秒钟的间隔水温测量而变化。实际温度值和工作模式可以通过选择P14 进行查看。 自动切换 在没有自动切换的系统中,温度传感器可以用一个外部开关代替用作手动切换。如果是单热系统,输入点无需接入任何传感器,而如果是单冷系统,则输入点必须短接。 三位控制信号 输出信号Y1=打开,Y2=关闭而N=中性,这三个信号用来驱动三位执行器,其最长动作时间(即从全开到全关)为150s。 1. 在进行温控器调试的时候,关闭信号的时间应该比P11 所设定的动作时间高20%以确保执行器完全关闭,并且保证和控制算法同步。当通过DIP2 选择为开关控制时,这种同步将不起CM 供冷工况 HM 供热工况 M 运转模式 Tw 水温 供热模式 制冷模式 T 房间温度 w 房间温度设定值 XpH 供热比例段 Yout 受控变量 XpK 制冷比例段 CE1N3062en Siemens Bu ilding Technologies 25.09.2003 HVAC Produ cts 作用。 2. 当执行器运动到温控器所计算出的位置时,将会有 30 秒的等待时间以稳定输出信号。 3. 输出控制信号为 230V! 回风...
