电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

所有钢材常见缺陷及原因

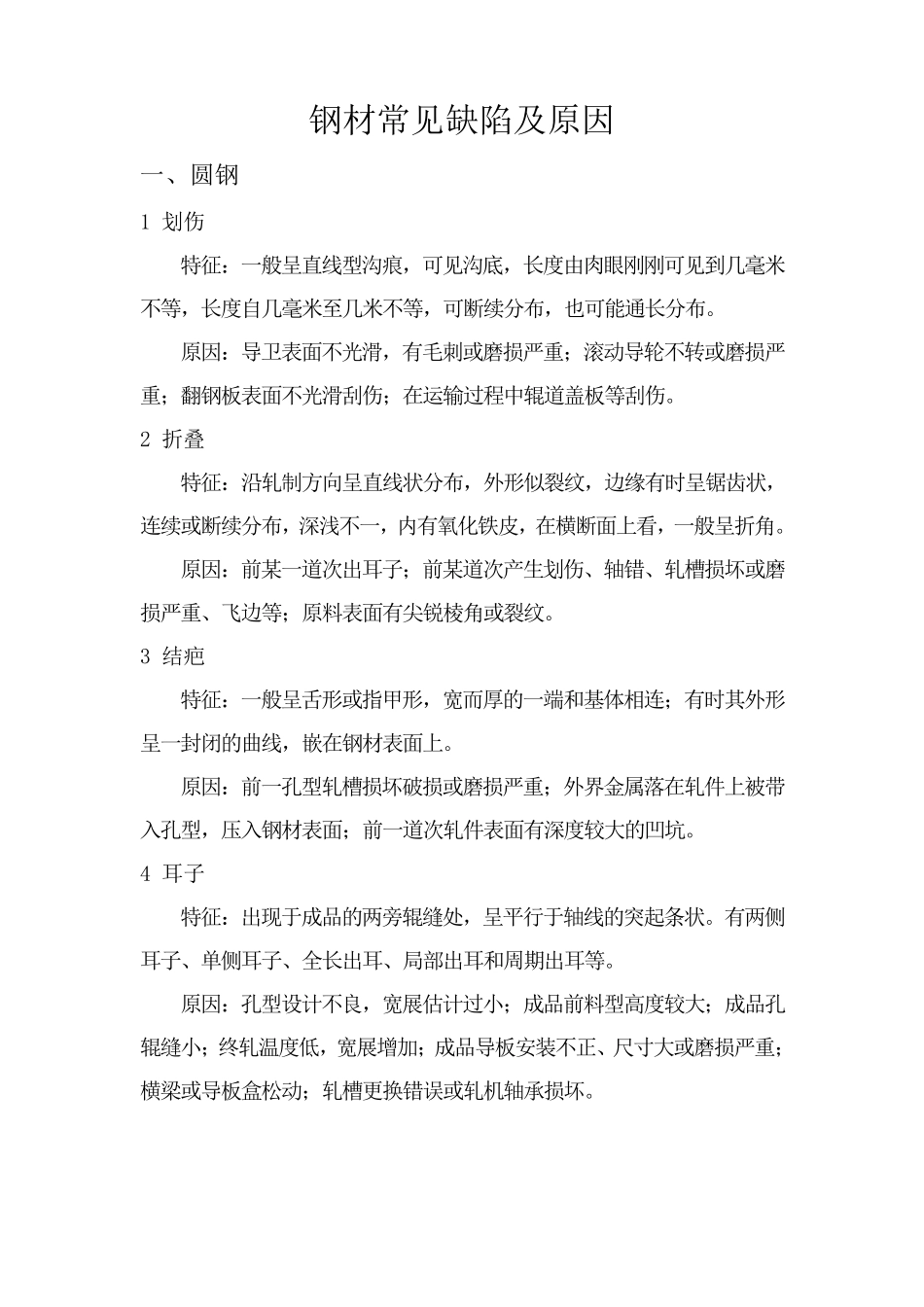

所有钢材常见缺陷及原因_第1页
1/14

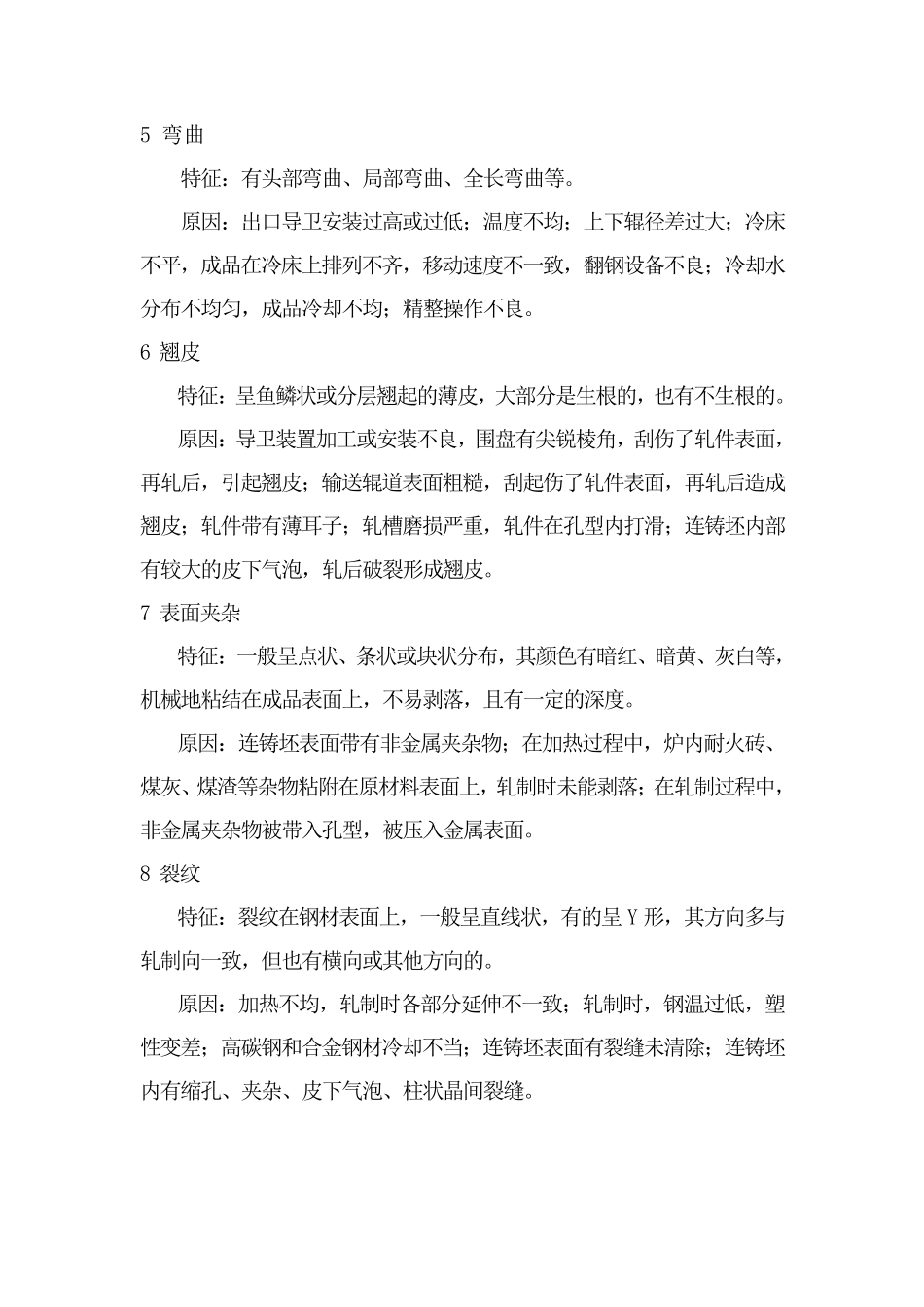

所有钢材常见缺陷及原因_第2页
2/14

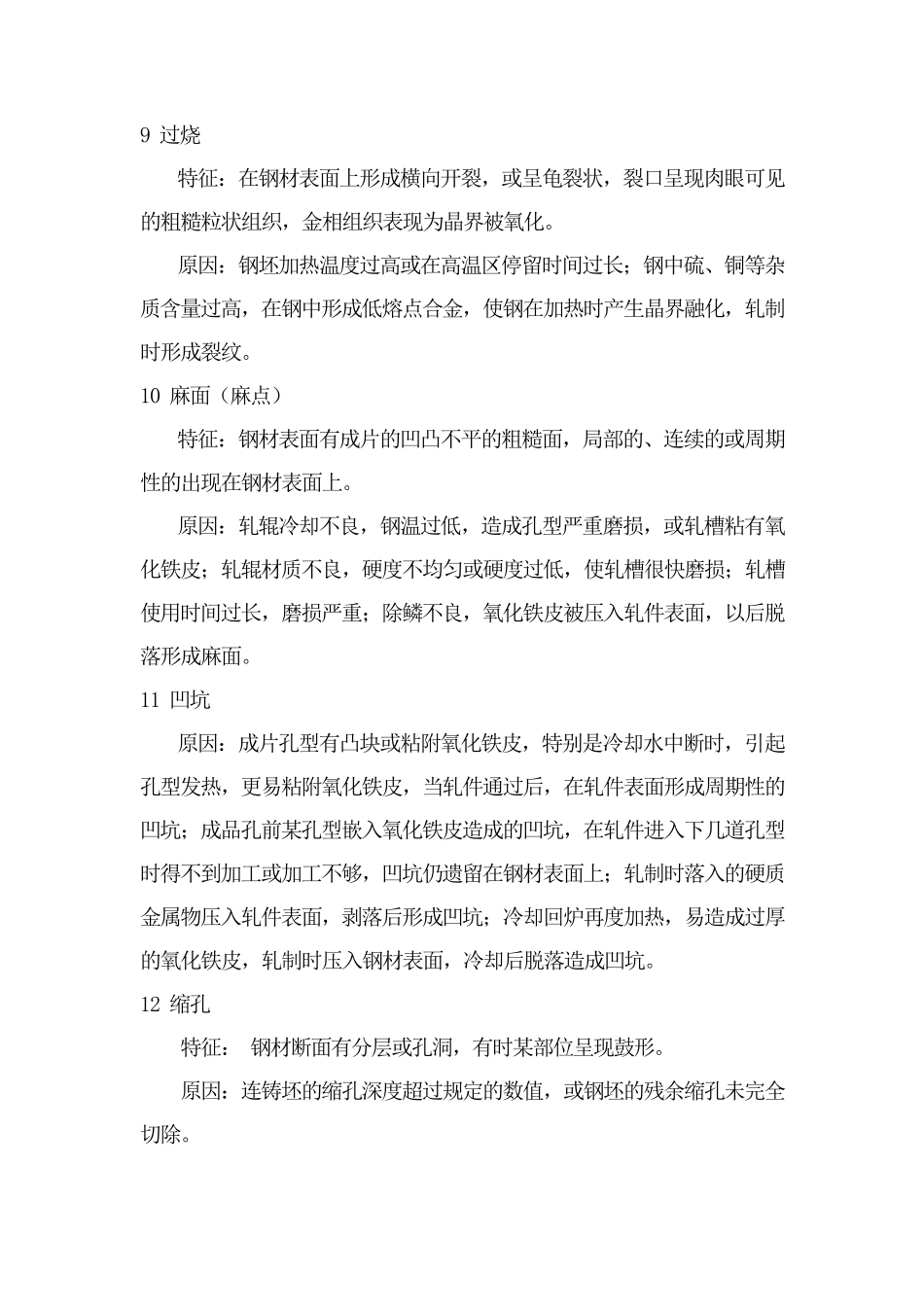

所有钢材常见缺陷及原因_第3页
3/14
钢材常见缺陷及原因 一、圆钢 1 划伤 特征:一般呈直线型沟痕,可见沟底,长度由肉眼刚刚可见到几毫米不等,长度自几毫米至几米不等,可断续分布,也可能通长分布。 原因:导卫表面不光滑,有毛刺或磨损严重;滚动导轮不转或磨损严重;翻钢板表面不光滑刮伤;在运输过程中辊道盖板等刮伤。 2 折叠 特征:沿轧制方向呈直线状分布,外形似裂纹,边缘有时呈锯齿状,连续或断续分布,深浅不一,内有氧化铁皮,在横断面上看,一般呈折角。 原因:前某一道次出耳子;前某道次产生划伤、轴错、轧槽损坏或磨损严重、飞边等;原料表面有尖锐棱角或裂纹。 3 结疤 特征:一般呈舌形或指甲形,宽而厚的一端和基体相连;有时其外形呈一封闭的曲线,嵌在钢材表面上。 原因:前一孔型轧槽损坏破损或磨损严重;外界金属落在轧件上被带入孔型,压入钢材表面;前一道次轧件表面有深度较大的凹坑。 4 耳子 特征:出现于成品 的两 旁 辊缝 处 ,呈平 行 于轴线的突 起 条 状。有两 侧耳子、单 侧 耳子、全 长出耳、局 部 出耳和周 期 出耳等。 原因:孔型设 计 不良 ,宽展 估 计 过小 ;成品 前料型高 度较大;成品 孔辊缝 小 ;终 轧温 度低 ,宽展 增 加 ;成品 导板安 装 不正 、尺 寸 大或磨损严重;横梁 或导板盒 松 动;轧槽更 换 错误 或轧机 轴承 损坏。 5 弯曲 特征:有头部弯曲、局部弯曲、全长弯曲等。 原因:出口导卫安装过高或过低;温度不均;上下辊径差过大;冷床不平,成品在冷床上排列不齐,移动速度不一致,翻钢设备不良;冷却水分布不均匀,成品冷却不均;精整操作不良。 6 翘皮 特征:呈鱼鳞状或分层翘起的薄皮,大部分是生根的,也有不生根的。 原因:导卫装置加工或安装不良,围盘有尖锐棱角,刮伤了轧件表面,再轧后,引起翘皮;输送辊道表面粗糙,刮起伤了轧件表面,再轧后造成翘皮;轧件带有薄耳子;轧槽磨损严重,轧件在孔型内打滑;连铸坯内部有较大的皮下气泡,轧后破裂形成翘皮。 7 表面夹杂 特征:一般呈点状、条状或块状分布,其颜色有暗红、暗黄、灰白等,机械地粘结在成品表面上,不易剥落,且有一定的深度。 原因:连铸坯表面带有非金属夹杂物;在加热过程中,炉内耐 火 砖 、煤 灰、煤 渣 等杂物粘附 在原材 料 表面上,轧制 时 未 能 剥落;在轧制 过程中,非金属夹杂物被 带入 孔型,被 压 入 金属表面。 8 裂纹 特征:...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

所有钢材常见缺陷及原因

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
