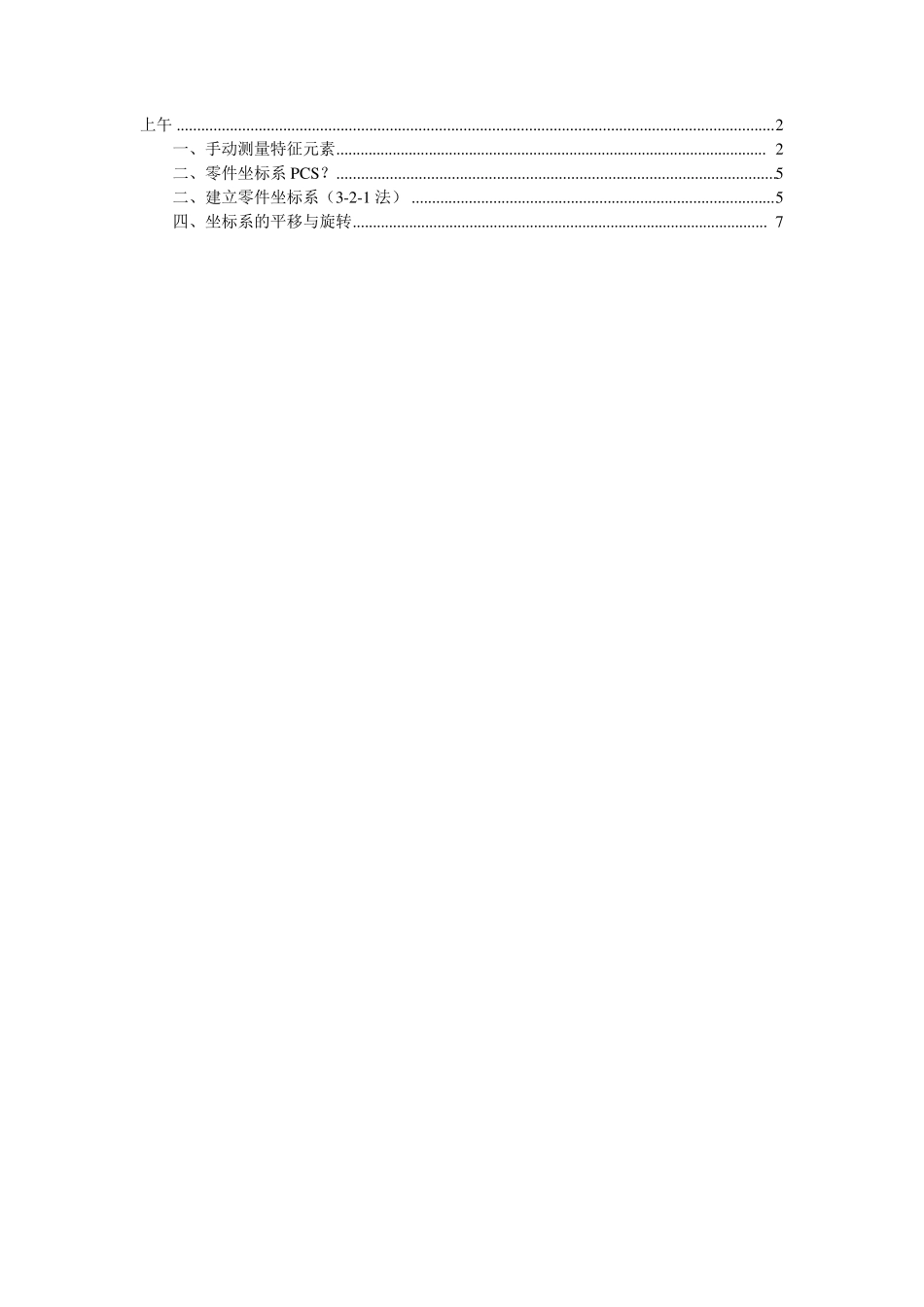

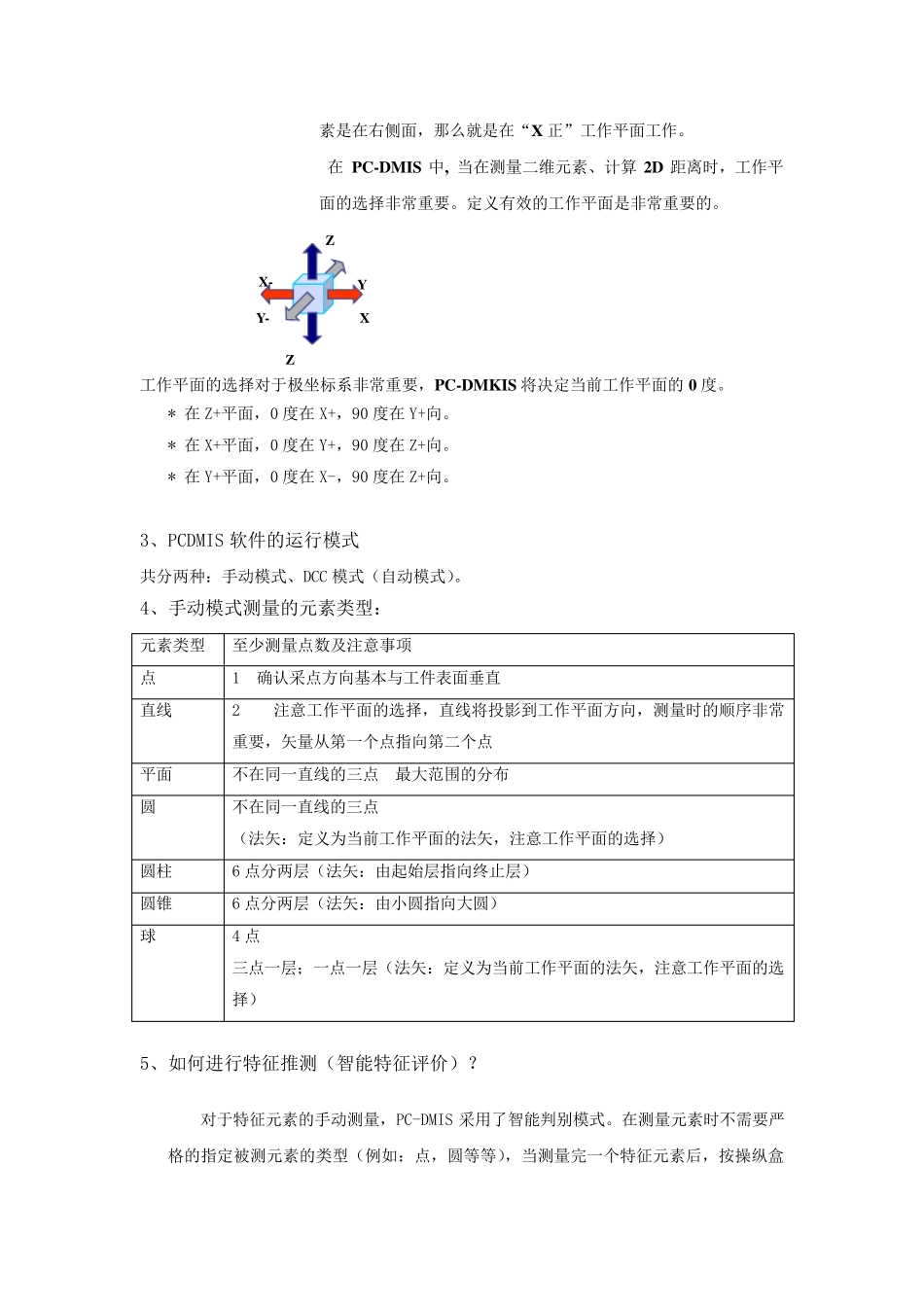

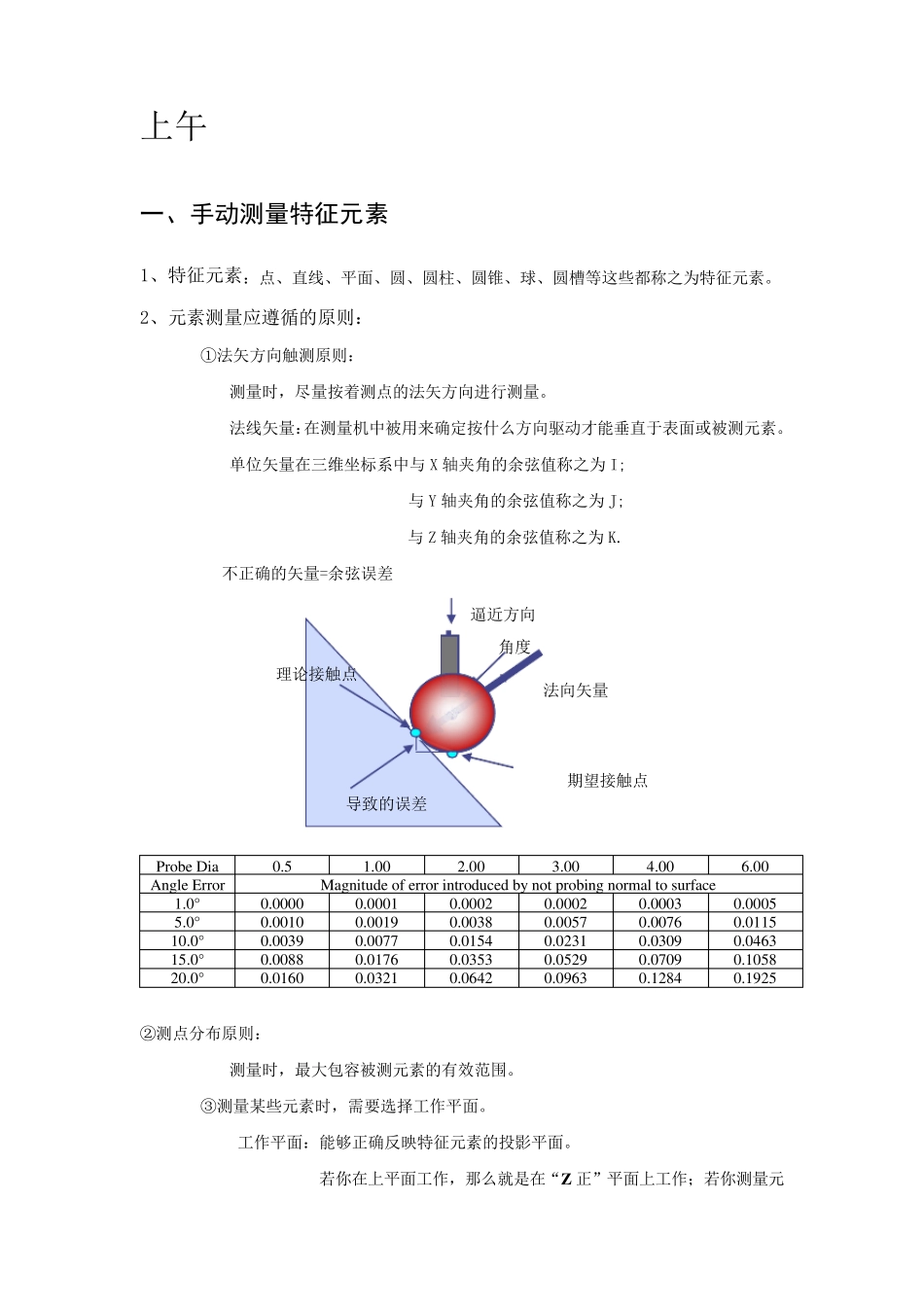

上午 .................................................................................................................................................. 2 一、手动测量特征元素 ........................................................................................................... 2 二、零件坐标系 PCS? ........................................................................................................... 5 二、建立零件坐标系(3-2-1 法) ......................................................................................... 5 四、坐标系的平移与旋转 ....................................................................................................... 7 上午 一、手动测量特征元素 1、特征元素:点、直线、平面、圆、圆柱、圆锥、球、圆槽等这些都称之为特征元素。 2、元素测量应遵循的原则: ①法矢方向触测原则: 测量时,尽量按着测点的法矢方向进行测量。 法线矢量:在测量机中被用来确定按什么方向驱动才能垂直于表面或被测元素。 单位矢量在三维坐标系中与X 轴夹角的余弦值称之为I; 与Y 轴夹角的余弦值称之为J; 与Z 轴夹角的余弦值称之为K. 不正确的矢量=余弦误差 ②测点分布原则: 测量时,最大包容被测元素的有效范围。 ③测量某些元素时,需要选择工作平面。 工作平面:能够正确反映特征元素的投影平面。 若你在上平面工作,那么就是在“Z 正”平面上工作;若你测量元期望接触点 导致的误差 法向矢量 理论接触点 逼近方向 角度 Probe Dia 0.5 1.00 2.00 3.00 4.00 6.00 Angle Error Magnitude of error introduced by not probing normal to surface 1.0° 0.0000 0.0001 0.0002 0.0002 0.0003 0.0005 5.0° 0.0010 0.0019 0.0038 0.0057 0.0076 0.0115 10.0° 0.0039 0.0077 0.0154 0.0231 0.0309 0.0463 15.0° 0.0088 0.0176 0.0353 0.0529 0.0709 0.1058 20.0° 0.0160 0.0321 0.0642 0.0963 0.1284 0.1925 素是在右侧面,那么就是在“X 正”工作平面工作。 在 PC-DMIS 中, 当在测量二维元素、计算 2D 距离时,工作平面的选择非常重要。定义有效的工作平面是非常重要的。 工作平面的选择对于极坐标系非常重要,PC-DMKIS 将决定当前工作平面的 0 度。 *...
