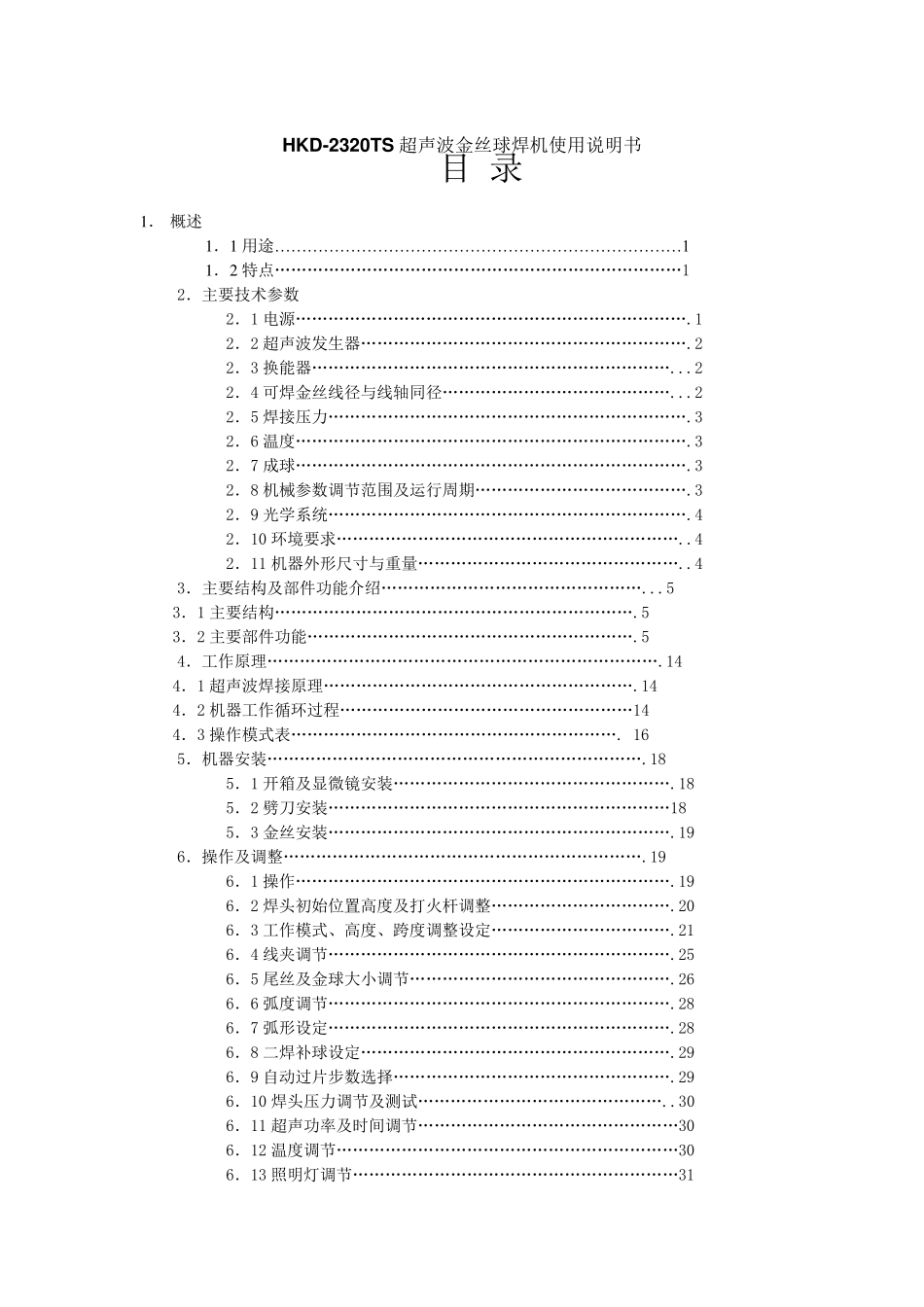

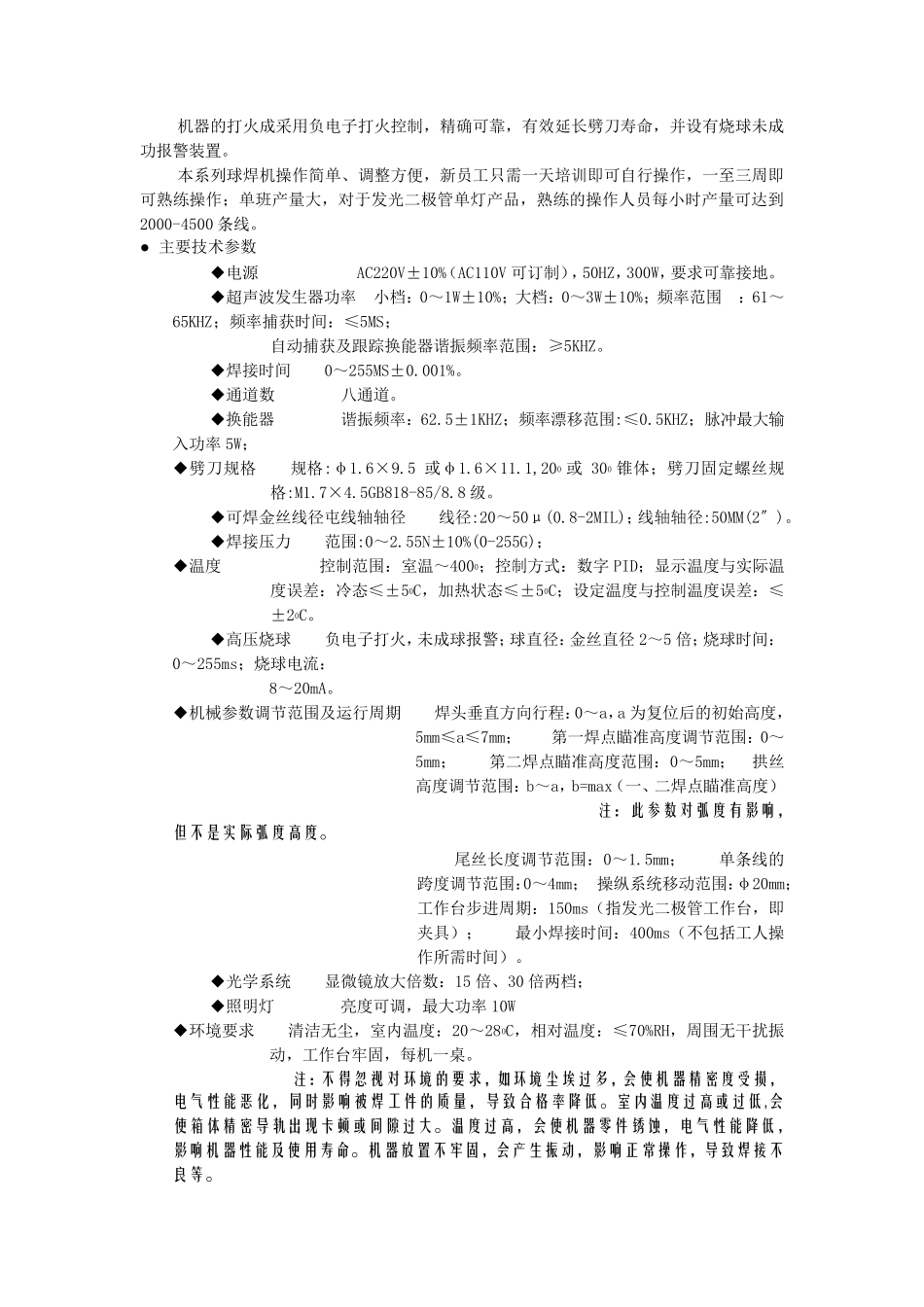

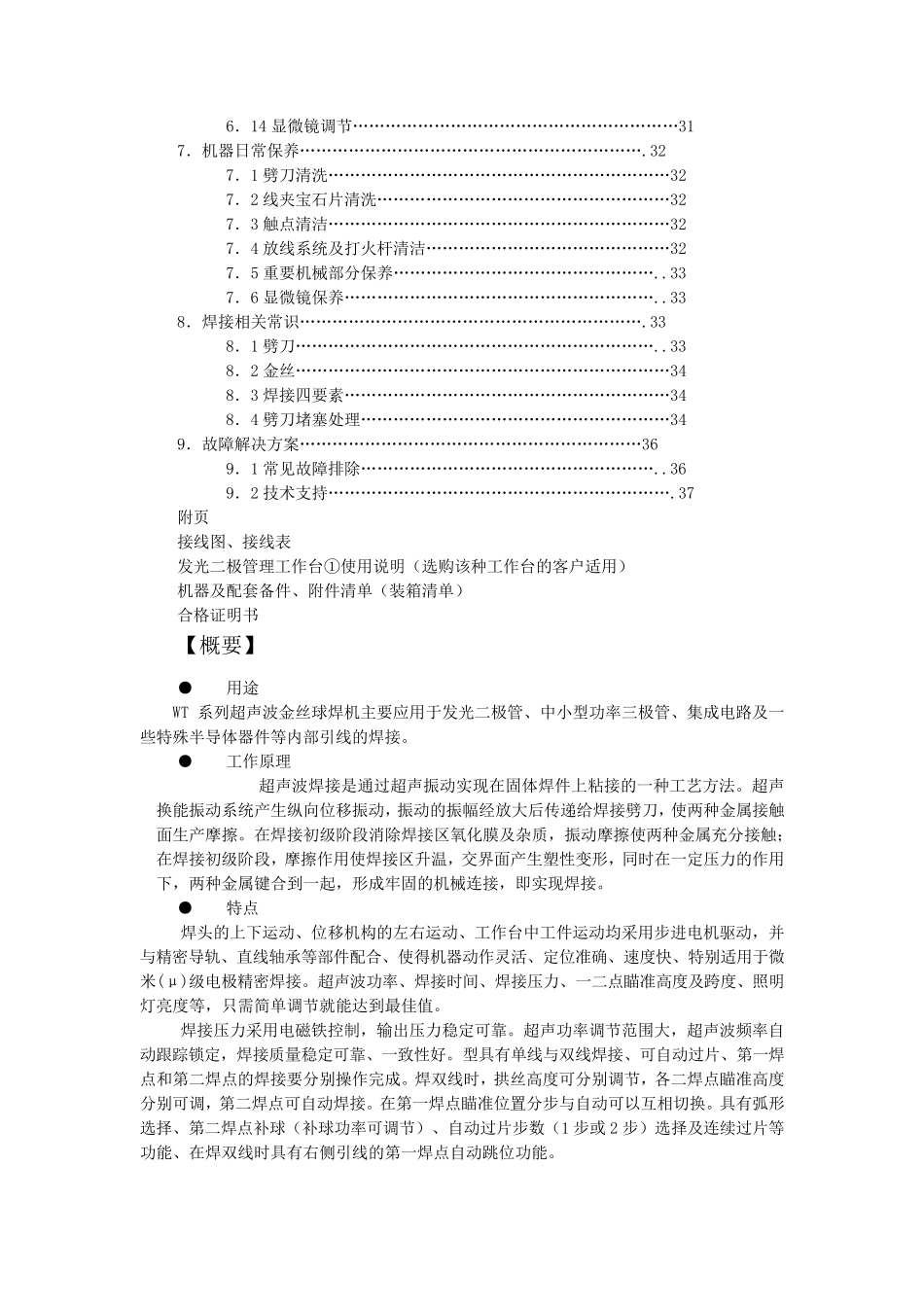

HKD-2320TS 超声波金丝球焊机使用说明书 目 录 1 ． 概述 1 ．1 用途… … … … … … … … … … … … … … … … … … … … … … … … … 1 1 ．2 特点…………………………………………………………………1 2．主要技术参数 2．1 电源……………………………………………………………….1 2．2 超声波发生器…………………………………………………….2 2．3 换能器…………………………………………………………...2 2．4 可焊金丝线径与线轴同径……………………………………...2 2．5 焊接压力………………………………………………………….3 2．6 温度……………………………………………………………….3 2．7 成球……………………………………………………………….3 2．8 机械参数调节范围及运行周期………………………………….3 2．9 光学系统………………………………………………………….4 2．10 环境要求………………………………………………………..4 2．11 机器外形尺寸与重量…………………………………………..4 3．主要结构及部件功能介绍…………………………………………...5 3．1 主要结构………………………………………………………….5 3．2 主要部件功能…………………………………………………….5 4．工作原理……………………………………………………………….14 4．1 超声波焊接原理………………………………………………….14 4．2 机器工作循环过程………………………………………………14 4．3 操作模式表……………………………………………………. 16 5．机器安装…………………………………………………………….18 5．1 开箱及显微镜安装…………………………………………….18 5．2 劈刀安装………………………………………………………18 5．3 金丝安装……………………………………………………….19 6．操作及调整………………………………………………………….19 6．1 操作…………………………………………………………….19 6．2 焊头初始位置高度及打火杆调整…………………………….20 6．3 工作模式、高度、跨度调整设定…………………………….21 6．4 线夹调节……………………………………………………….25 6．5 尾丝及金球大小调节………………………………………….26 6．6 ...
