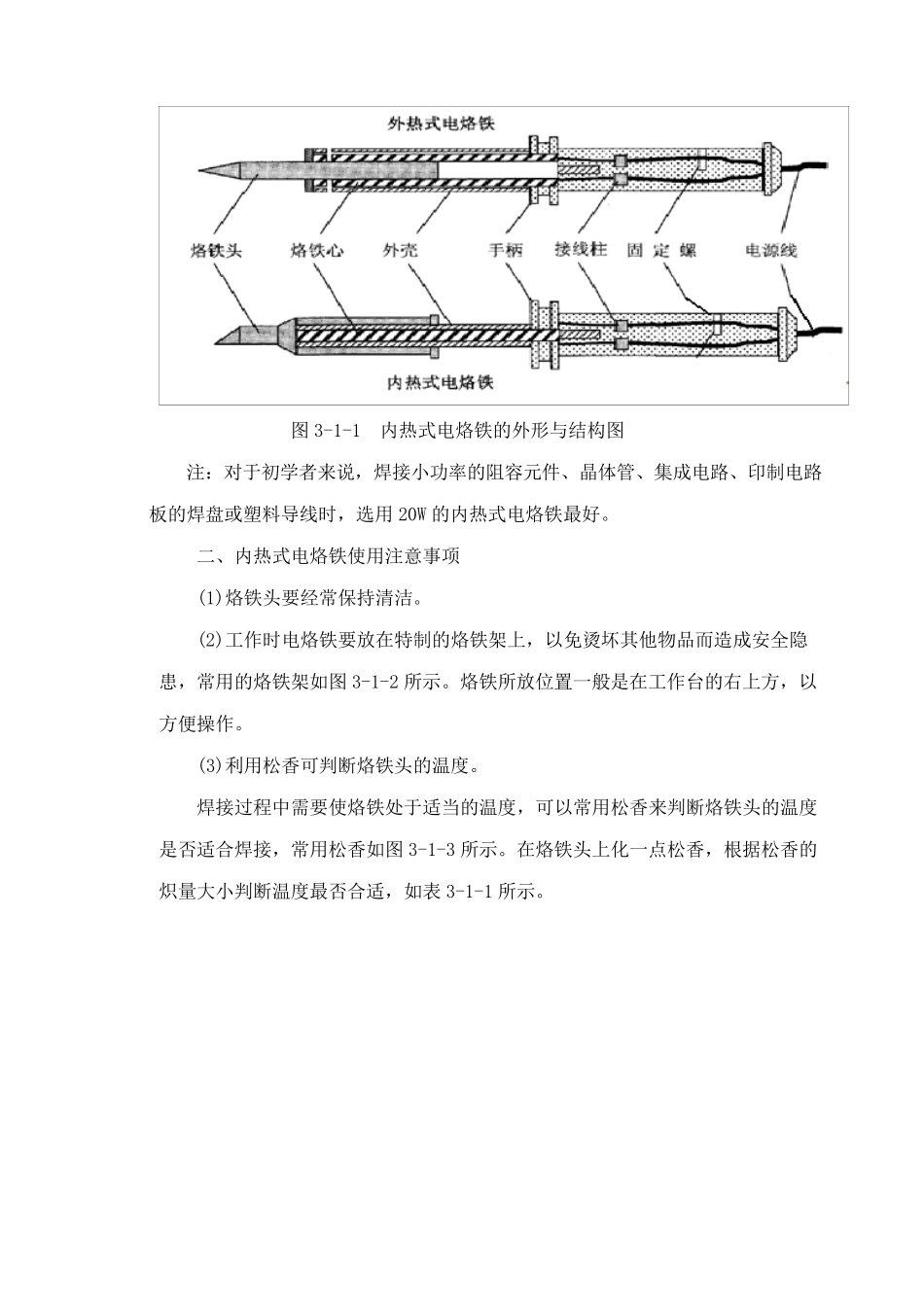

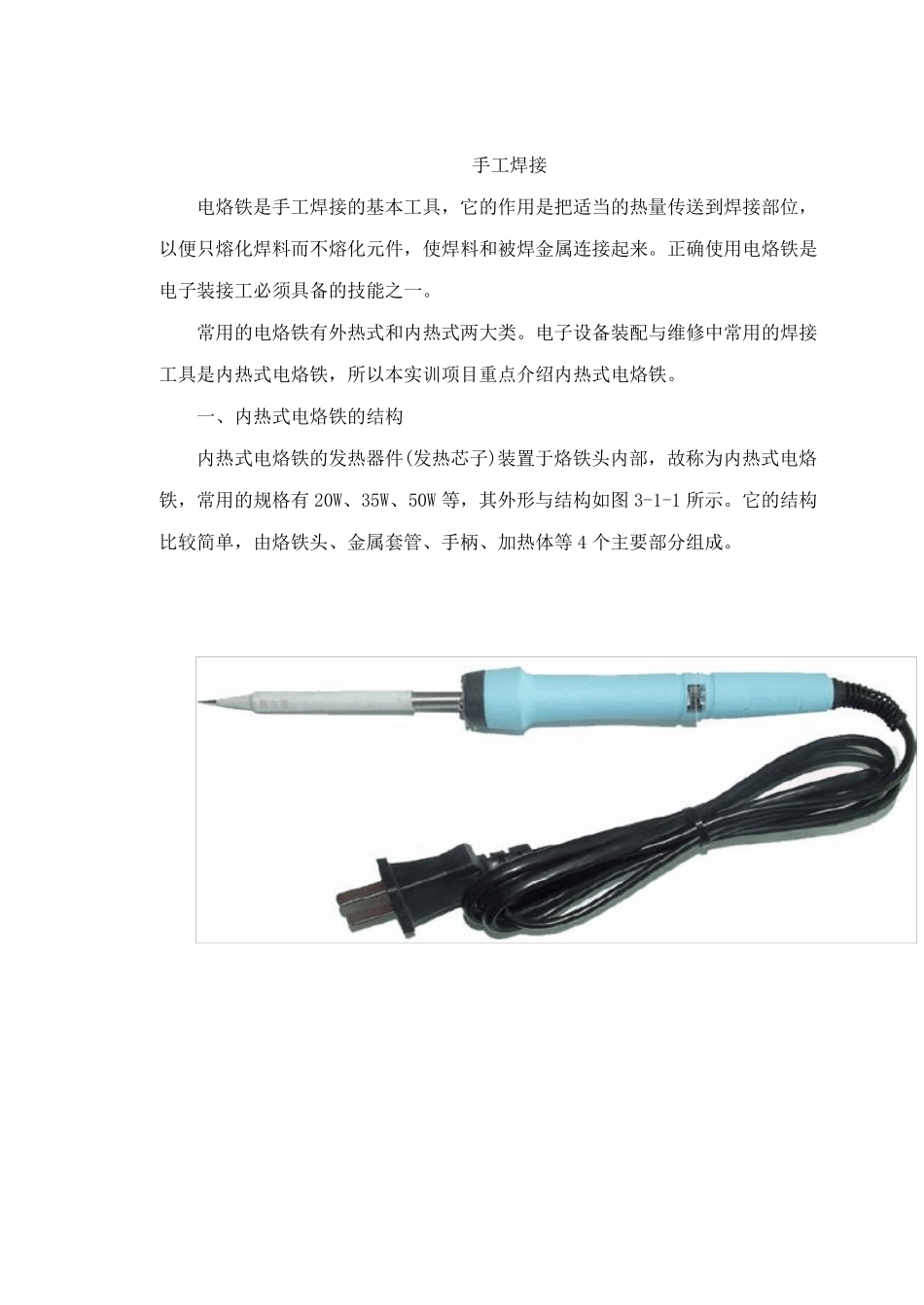

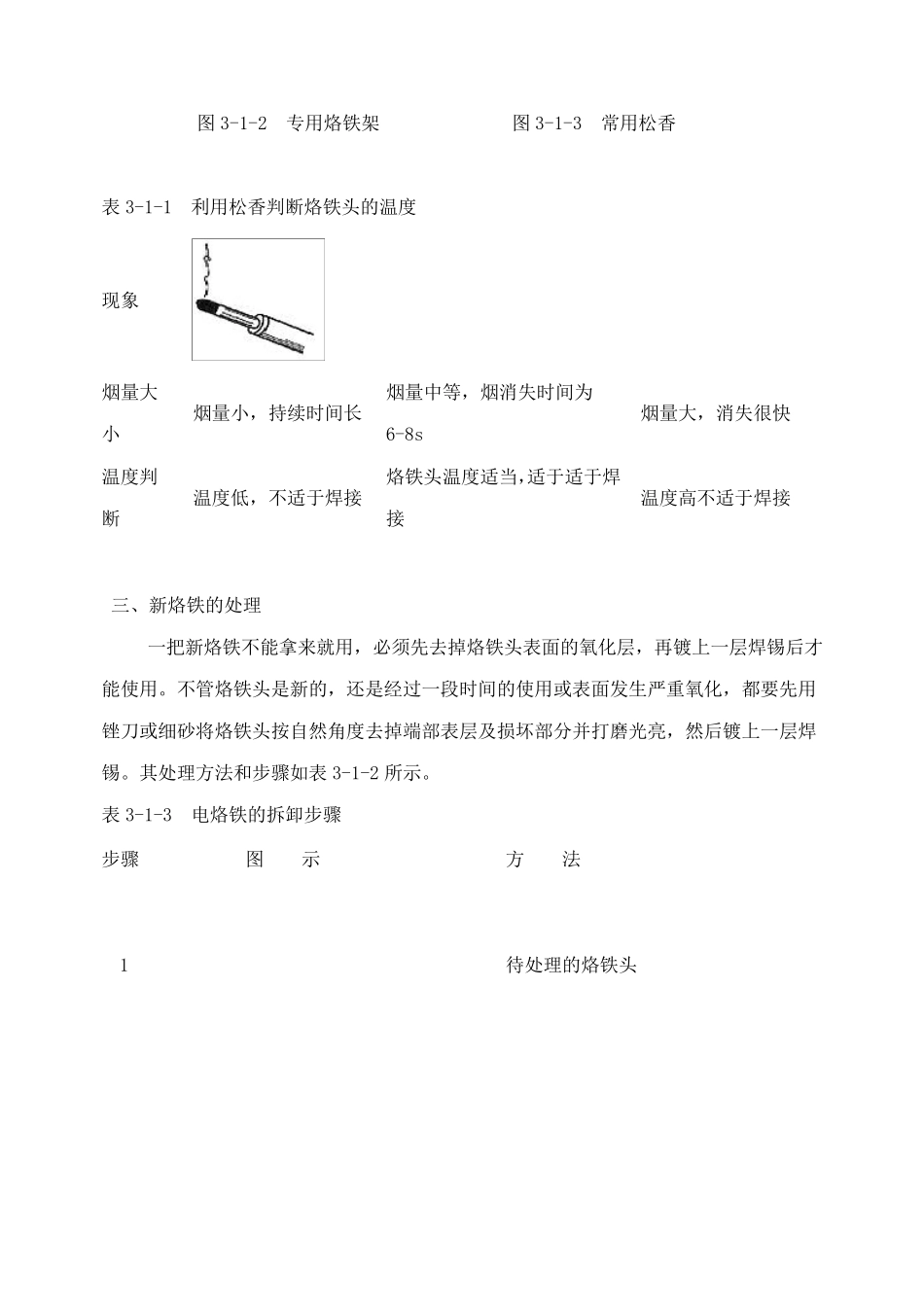

手工焊接 电烙铁是手工焊接的基本工具，它的作用是把适当的热量传送到焊接部位，以便只熔化焊料而不熔化元件，使焊料和被焊金属连接起来。正确使用电烙铁是电子装接工必须具备的技能之一。 常用的电烙铁有外热式和内热式两大类。电子设备装配与维修中常用的焊接工具是内热式电烙铁，所以本实训项目重点介绍内热式电烙铁。 一、内热式电烙铁的结构 内热式电烙铁的发热器件(发热芯子)装置于烙铁头内部，故称为内热式电烙铁，常用的规格有20W、35W、50W 等，其外形与结构如图 3-1-1 所示。它的结构比较简单，由烙铁头、金属套管、手柄、加热体等 4 个主要部分组成。 图3-1-1 内热式电烙铁的外形与结构图 注：对于初学者来说，焊接小功率的阻容元件、晶体管、集成电路、印制电路板的焊盘或塑料导线时，选用 20W 的内热式电烙铁最好。 二、内热式电烙铁使用注意事项 (1)烙铁头要经常保持清洁。 (2)工作时电烙铁要放在特制的烙铁架上，以免烫坏其他物品而造成安全隐患，常用的烙铁架如图3-1-2 所示。烙铁所放位置一般是在工作台的右上方，以方便操作。 (3)利用松香可判断烙铁头的温度。 焊接过程中需要使烙铁处于适当的温度，可以常用松香来判断烙铁头的温度是否适合焊接，常用松香如图3-1-3 所示。在烙铁头上化一点松香，根据松香的炽量大小判断温度最否合适，如表 3-1-1 所示。 图3-1-2 专用烙铁架 图3-1-3 常用松香 表3-1-1 利用松香判断烙铁头的温度 现象 烟量大小 烟量小，持续时间长 烟量中等，烟消失时间为6-8s 烟量大，消失很快 温度判断 温度低，不适于焊接 烙铁头温度适当，适于适于焊接 温度高不适于焊接 三、新烙铁的处理 一把新烙铁不能拿来就用，必须先去掉烙铁头表面的氧化层，再镀上一层焊锡后才能使用。不管烙铁头是新的，还是经过一段时间的使用或表面发生严重氧化，都要先用锉刀或细砂将烙铁头按自然角度去掉端部表层及损坏部分并打磨光亮，然后镀上一层焊锡。其处理方法和步骤如表3-1-2 所示。 表3-1-3 电烙铁的拆卸步骤 步骤 图 示 方 法 1 待处理的烙铁头 步骤 图 示 方 法 2 通电前，用锉刀或砂布打磨烙铁头，将其氧化层除去，露出平整光滑的铜表面 3 通电后，将打磨好的烙铁头紧压在松香上，随着烙铁头的加温松香逐步熔化，使烙铁头被打磨好的部分完全浸在松香中 4 待松香出烟量较大时，取出烙铁头，和焊锡丝在烙铁头上镀上薄薄的一层焊锡 5 检查烙铁头的使用部...
