手工焊锡作业指导书

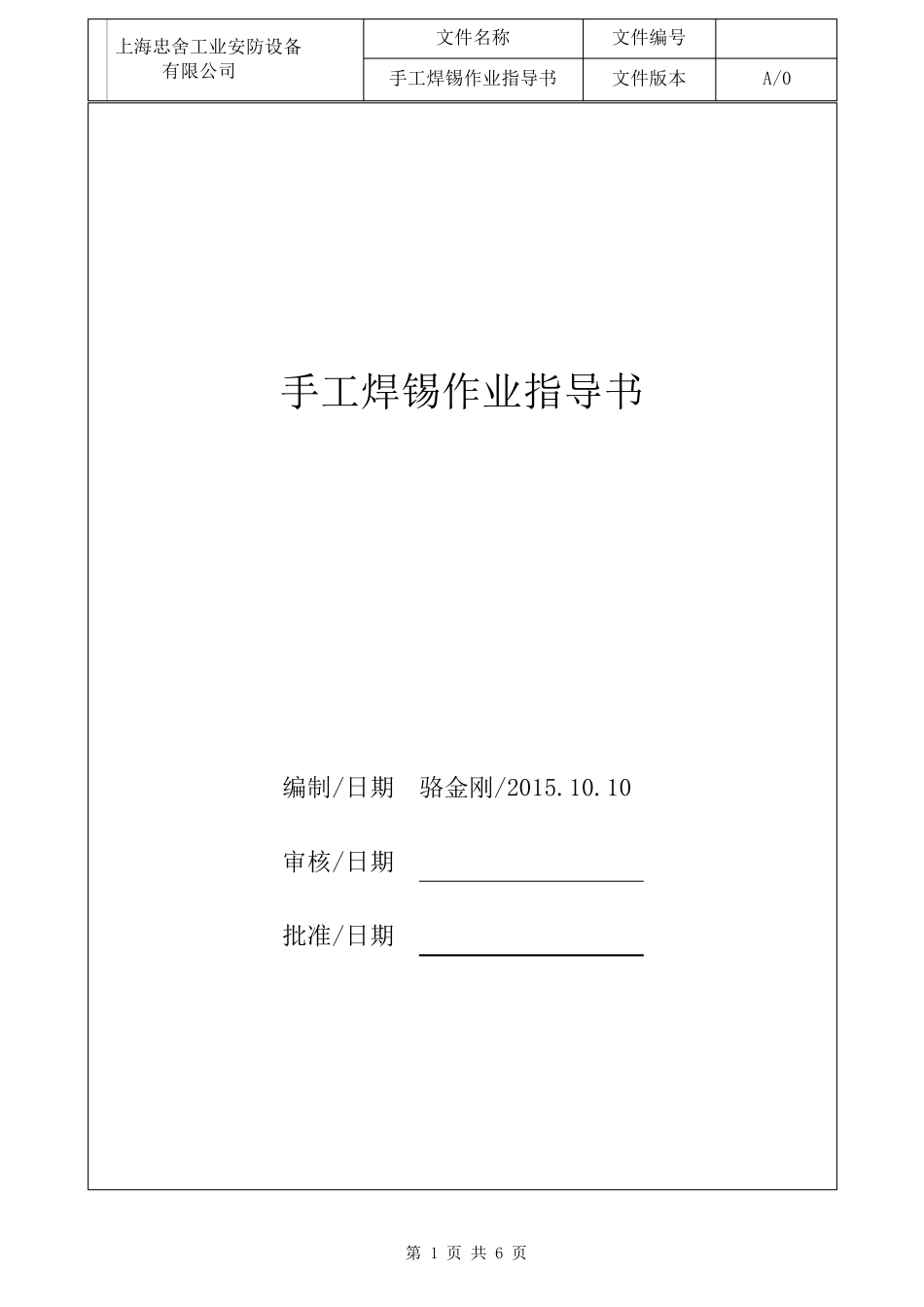

手工焊锡作业指导书_第1页
1/6

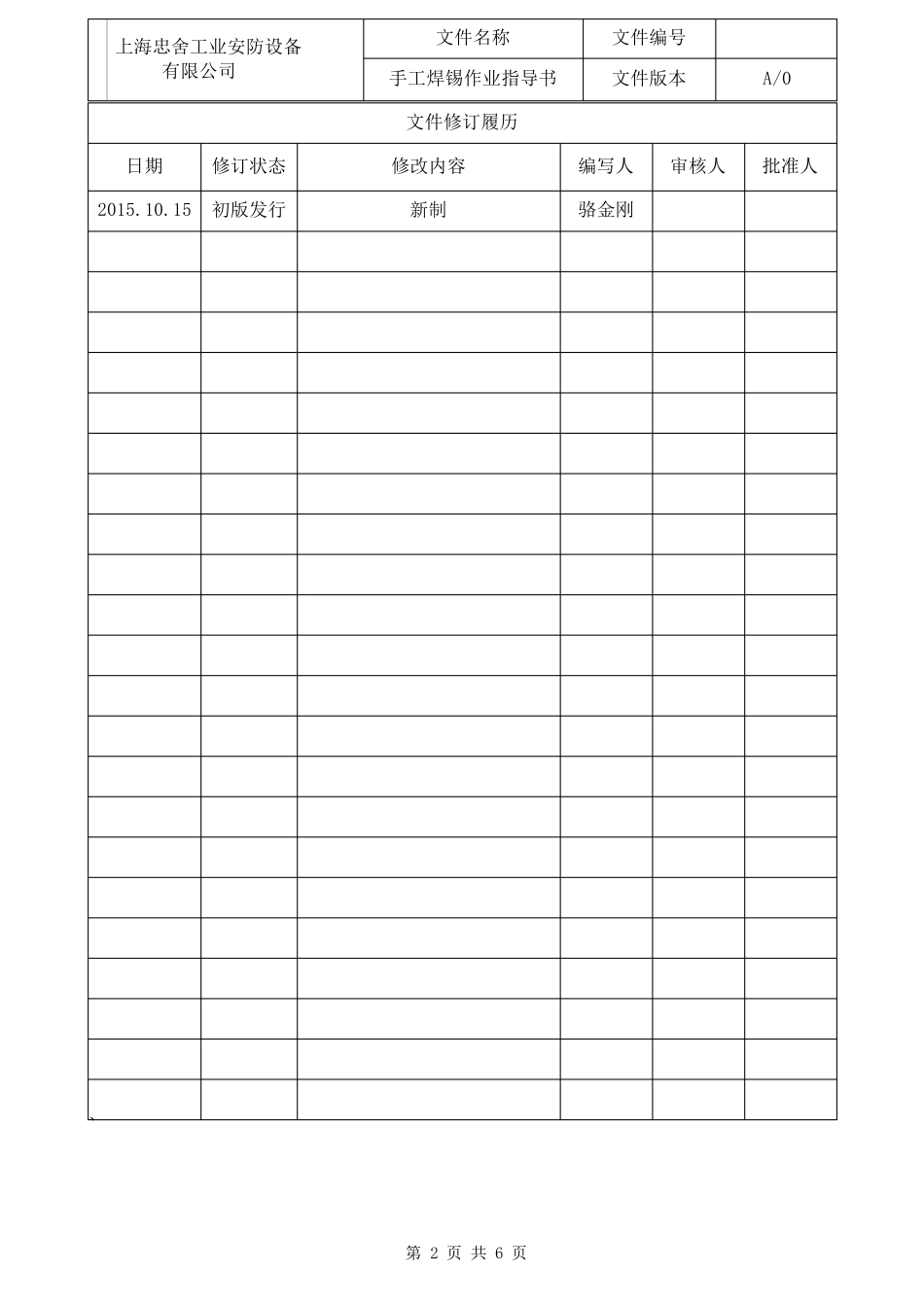

手工焊锡作业指导书_第2页
2/6

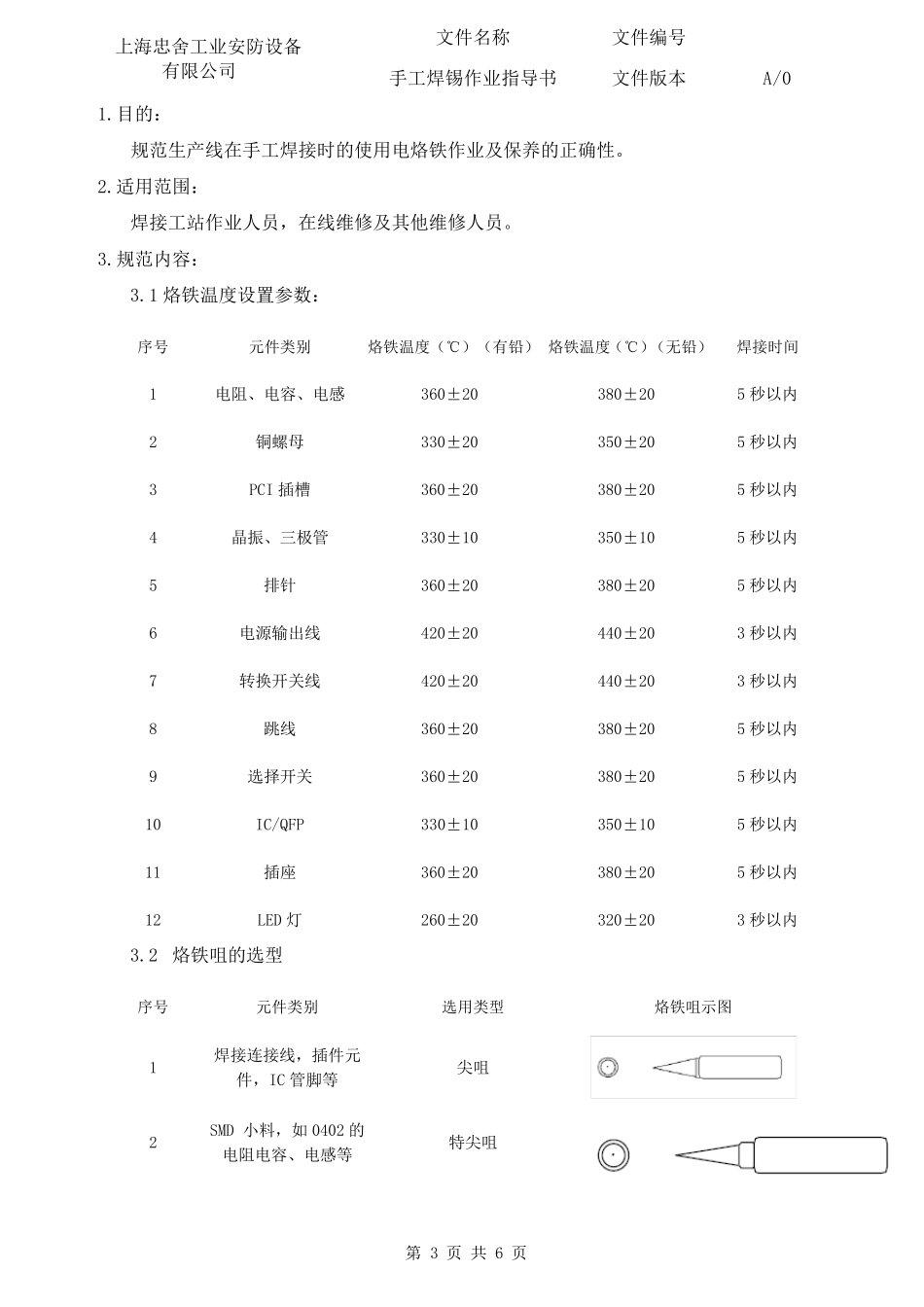

手工焊锡作业指导书_第3页
3/6
上海忠舍工业安防设备 有限公司 文件名称 文件编号 手工焊锡作业指导书 文件版本 A/0 第 1 页 共 6 页 手工焊锡作业指导书 编制/日期 骆金刚/2015.10.10 审核/日期 批准/日期 上海忠舍工业安防设备 有限公司 文件名称 文件编号 手工焊锡作业指导书 文件版本 A/0 第 2 页 共 6 页 文件修订履历 日期 修订状态 修改内容 编写人 审核人 批准人 2015.10.15 初版发行 新制 骆金刚 、 上海忠舍工业安防设备 有限公司 文件名称 文件编号 手工焊锡作业指导书 文件版本 A/0 第 3 页 共 6 页 1.目的: 规范生产线在手工焊接时的使用电烙铁作业及保养的正确性。 2.适用范围: 焊接工站作业人员,在线维修及其他维修人员。 3.规范内容: 3.1 烙铁温度设置参数: 序号 元件类别 烙铁温度(℃)(有铅) 烙铁温度(℃)(无铅) 焊接时间 1 电阻、电容、电感 360±20 380±20 5 秒以内 2 铜螺母 330±20 350±20 5 秒以内 3 PCI 插槽 360±20 380±20 5 秒以内 4 晶振、三极管 330±10 350±10 5 秒以内 5 排针 360±20 380±20 5 秒以内 6 电源输出线 420±20 440±20 3 秒以内 7 转换开关线 420±20 440±20 3 秒以内 8 跳线 360±20 380±20 5 秒以内 9 选择开关 360±20 380±20 5 秒以内 10 IC/QFP 330±10 350±10 5 秒以内 11 插座 360±20 380±20 5 秒以内 12 LED 灯 260±20 320±20 3 秒以内 3.2 烙铁咀的选型 序号 元件类别 选用类型 烙铁咀示图 1 焊接连接线,插件元件,IC 管脚等 尖咀 2 SMD 小料,如 0402 的电阻电容、电感等 特尖咀 上海忠舍工业安防设备 有限公司 文件名称 文件编号 手工焊锡作业指导书 文件版本 A/0 第 4 页 共 6 页 3 镍片,粗的连接线(φ>3mm)等 扁咀 4 软线路板等 平咀 5 屏蔽盖、滑动开关、排插、排线等 三角咀 3.3 电烙铁使用操作步骤及注意事项: 3.3.1 焊接前的准备工作 3.3.1.1 焊接前检查电源插头有无松脱、短路,电源连接线是否完好无损; 3.3.1.2 检查烙铁咀有无氧化; 3.3.1.3 检查烙铁保护套是否失效,如无问题,则将电烙铁电源接通预热; 3.3.1.4 检查海绵是否有水,如无水则要加适量的水; 3.3.1.5 待烙铁咀热后,在清洁的海绵上擦干净附在烙铁咀上的杂物; 3.3.1.6 温度根据材料类型参照3.1 中温度...
