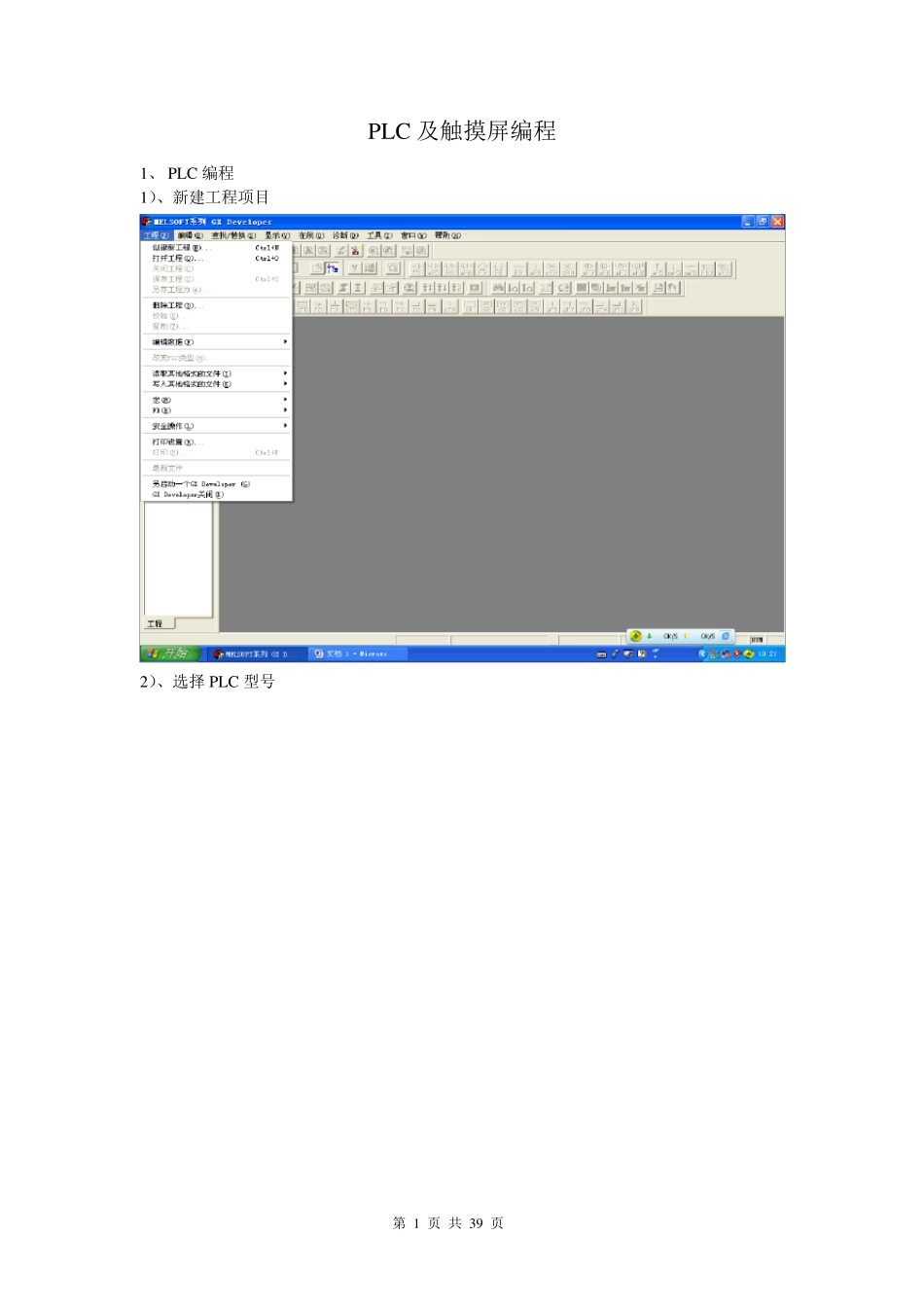

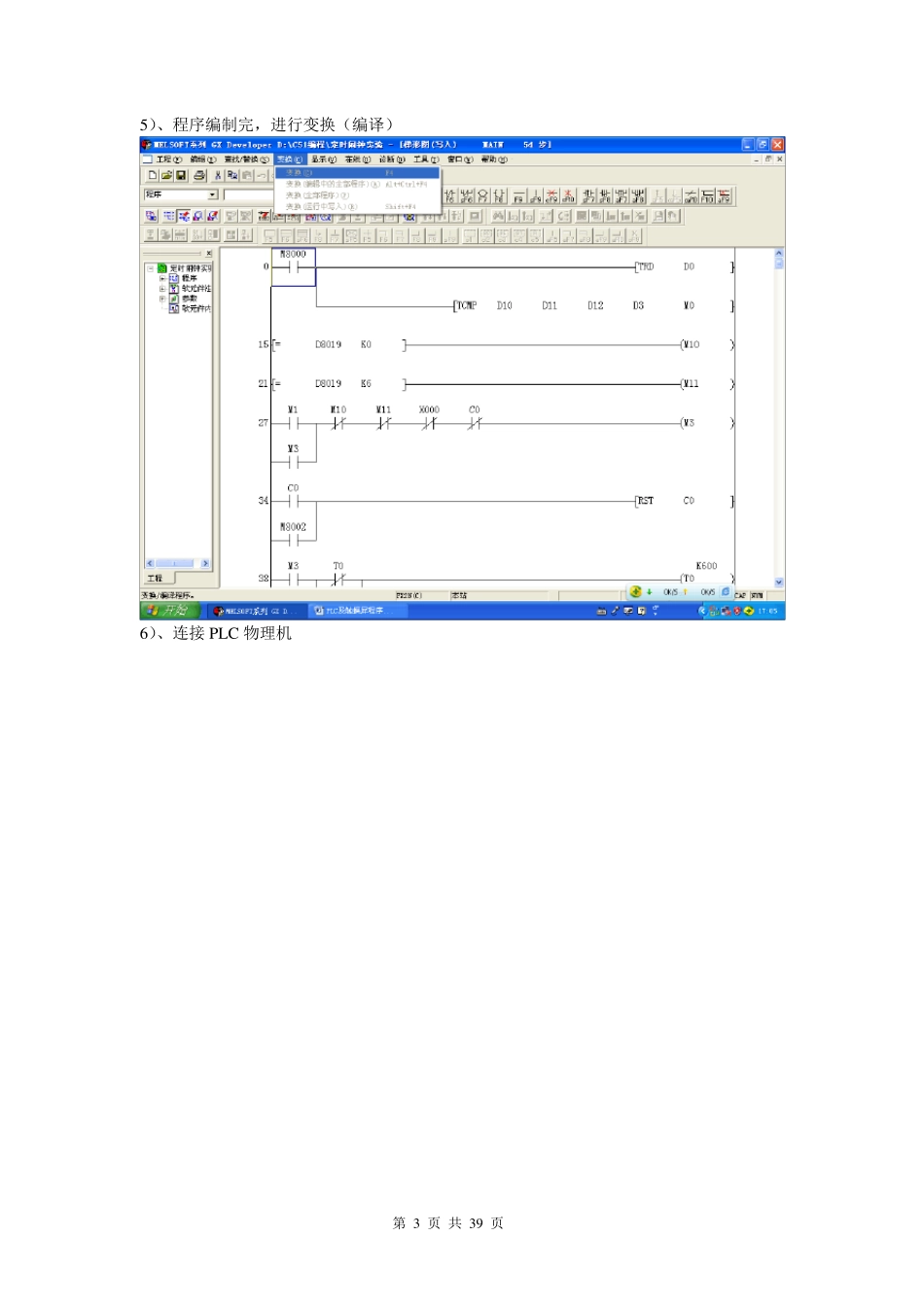

第 1 页 共 39 页 PLC 及触摸屏编程 1、 PLC 编程 1）、新建工程项目 2）、选择 PLC 型号 第 2 页 共 3 9 页 3 ）、将工程保存名称 4 ）、编程 第 3 页 共 39 页 5）、程序编制完，进行变换（编译） 6）、连接 PLC 物理机 第 4 页 共 3 9 页 7 ）、设置串口通信 8 ）、在计数机设备中查找串行口编号，并在此选择 第 5 页 共 3 9 页 9 ）、选择后点击【通信测试】 1 0 ）、如果不能通信，则更换其他串口试试 第 6 页 共 39 页 11）、将程序写入 PLC 第 7 页 共 39 页 12）、选择【监视】 13）、将 PLC 开机（RUN） 第 8 页 共 3 9 页 1 4 )、将监视状态改为写入状态 第 9 页 共 39 页 2、 触摸屏 1)新建（选定与之相配套的 PLC 型号） 2）放大画面 第 1 0 页 共 3 9 页 3 ）添加静态文字 4 )添加其他元件——数值输入 第 1 1 页 共 3 9 页 5 )添加其他元件——文字输入 6 )添加其他元件——数值显示 第 1 2 页 共 3 9 页 7 )添加其他元件——切换按钮 8 )添加第二个画面 第 1 3 页 共 3 9 页 9 ）画面编辑完成后，进行系统编译 第 1 4 页 共 3 9 页 1 0 ）查看编译情况 1 1 ）保存画面 第 1 5 页 共 3 9 页 1 2 ）离线模拟 第 1 6 页 共 3 9 页 1 3 ）设置画面传输到触摸屏 第 1 7 页 共 3 9 页 第 1 8 页 共 3 9 页 1 4 ）从计算机中下载触摸屏程序 第 1 9 页 共 3 9 页 1 5 ）触摸屏传输中 1 6 ）触摸屏界面程序传输中 第 2 0 页 共 3 9 页 1 7 ）触摸屏程序运行 第 2 1 页 共 3 9 页 第 22 页 共 39 页 3、 例程 X Y 第 23 页 共 39 页 M 第 24 页 共 39 页 D 第 2 5 页 共 3 9 页 第 26 页 共 39 页 VZ 第 27 页 共 39 页 C 第 28 页 共 39 页 T 第 29 页 共 39 页 S 第 30 页 共 39 页 BIN_BCD 第 31 页 共 39 页 CJ EI 第 32 页 共 39 页 RAMP IST 第 33 页 共 39 页 MC FLT 第 34 页 共 39 页 ENCO DEBIN_DEBCD 第 35 页 共 39 页 触点比较 RS 第 36 页 共 39 页 STL 第 37 页 共 39 页 TCMP ROTC 第 38 页 共 39 页 ROL SER 第 39 页 共 39 页 PLS
