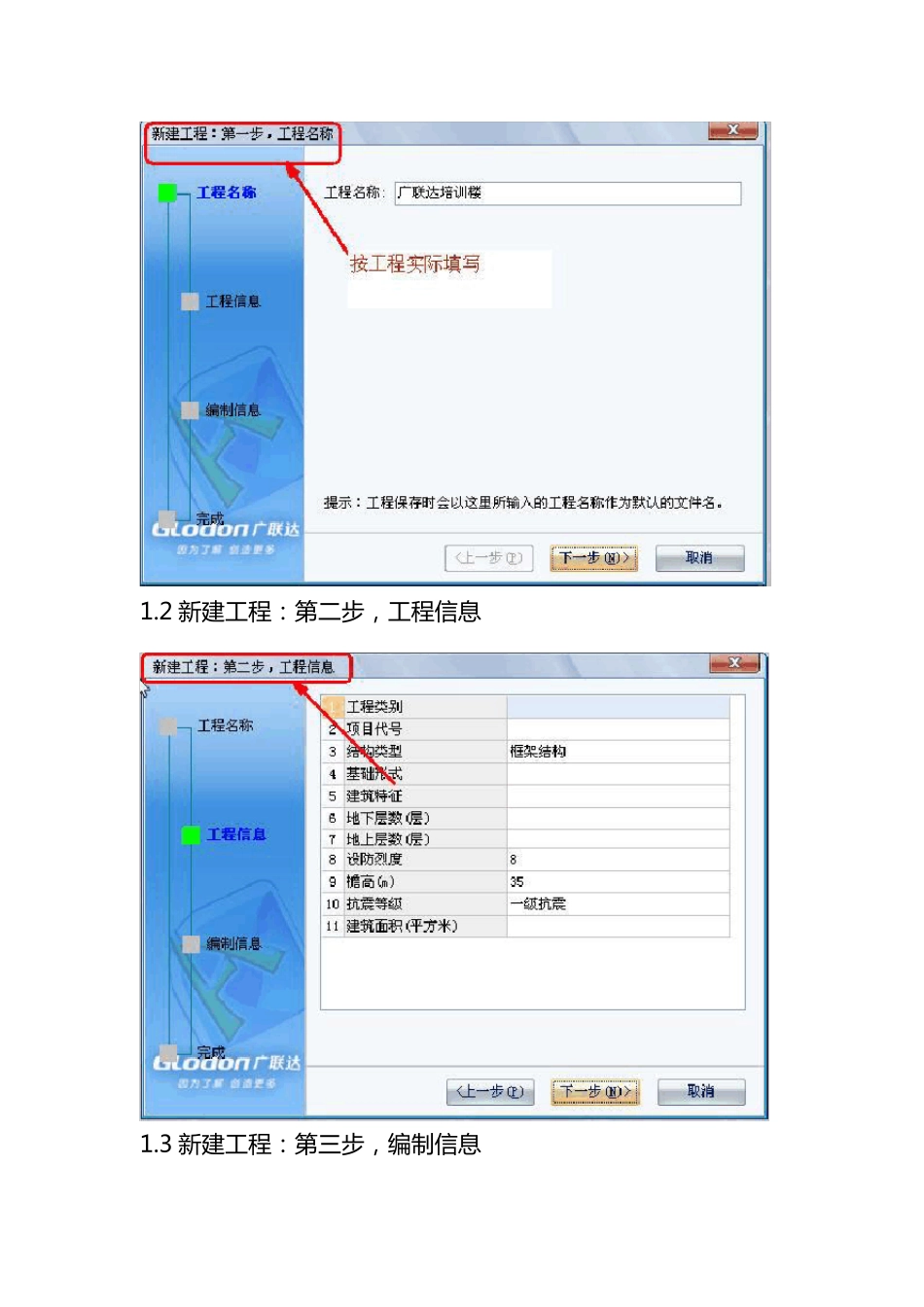

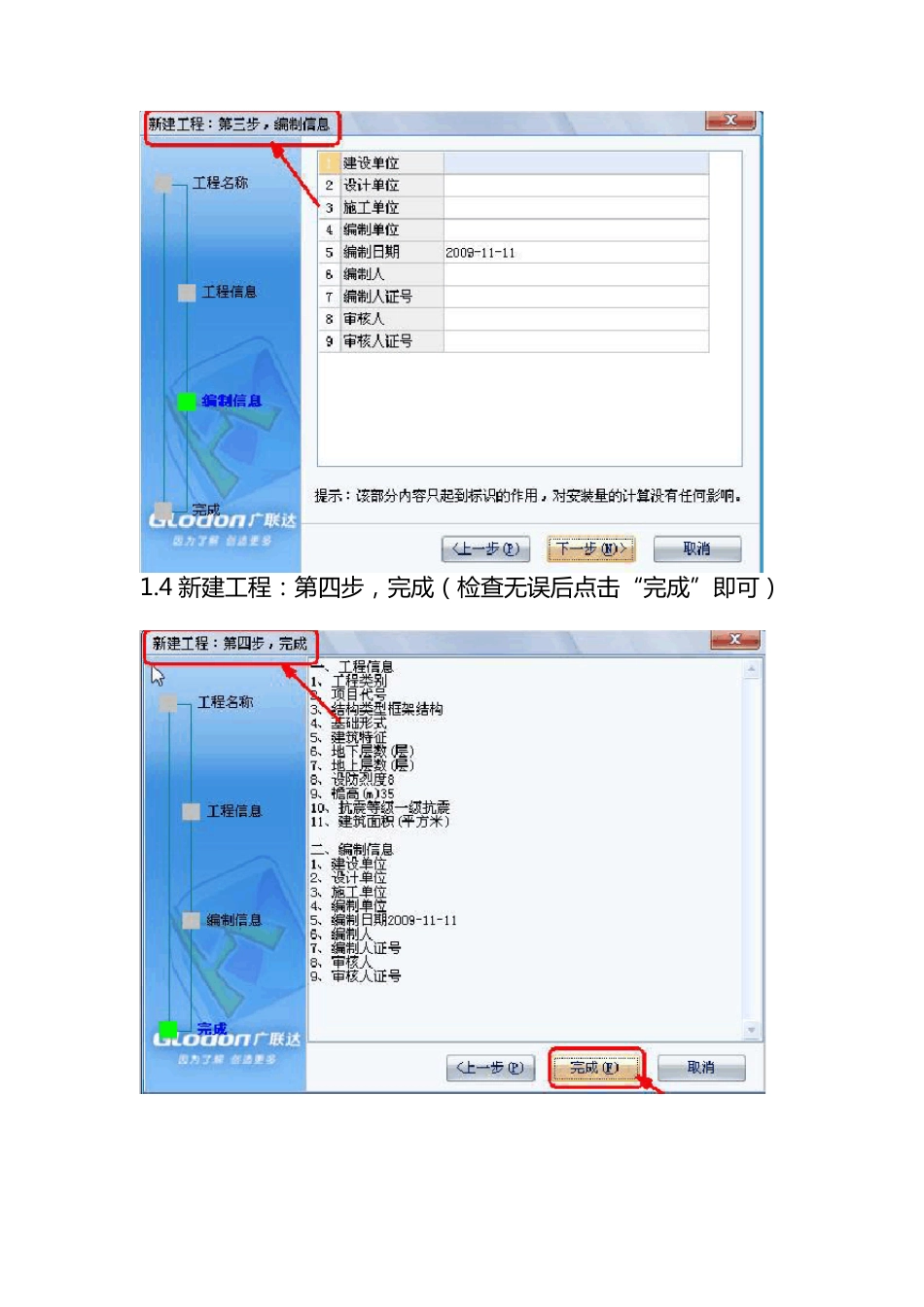

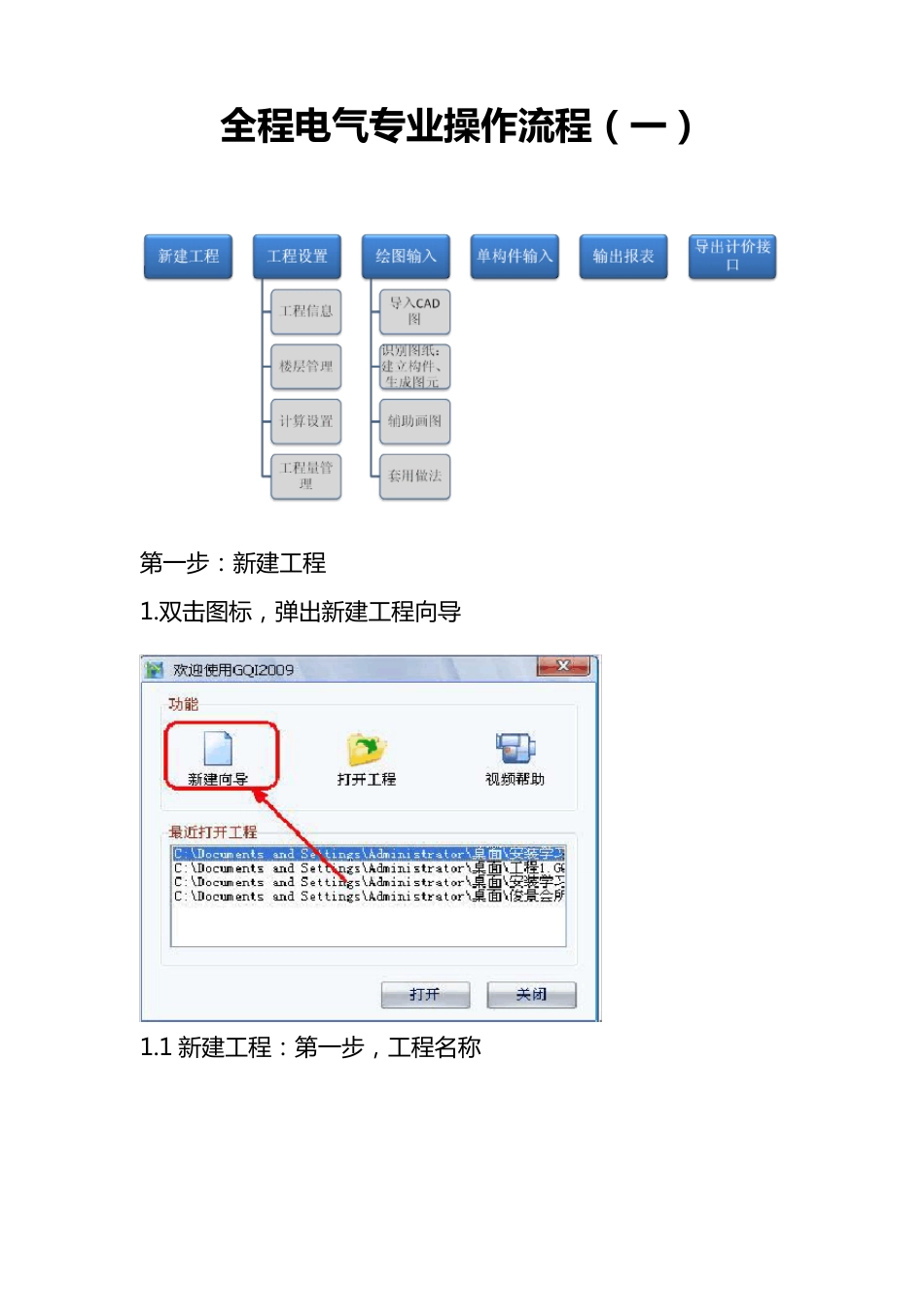

全 程 电 气 专 业 操 作 流 程 （ 一） 第 一步：新建工程 1.双击图标，弹出新建工程向导 1.1 新建工程：第 一步，工程名称 1.2 新 建 工 程 ： 第 二 步 ， 工 程 信 息 1.3 新 建 工 程 ： 第 三步 ， 编制信 息 1.4 新 建 工 程 ： 第 四 步 ， 完 成 （ 检 查 无 误 后 点 击 “完 成 ”即可） 第 二 步 ： 工 程 设 置 2.1 “工 程 设 置 ”—“楼层设 置 ” 点击“插入楼层”按钮，建立楼层（在地上层点击“插入楼层”，建立地上层，在基础层的位置 点击“插入楼层”建立地下室层） 点击“层高”信息一列单元格，修改层高信息，标准层的建立通过修改“相同层数”一列的单元格进行修改（注意： 首层不允许建立标准层） 2.2 “工 程 设 置 ”--“计算设 置 ” （ 河 北 定 额 中 给 排 水 、 采 暖 专 业 的 操 作 高 度 增 加 费 的 起 始 值 为3.6m， 在 计 算 设 置 中 修 改 为 3600 即 可 ） 第 三 步 ： 绘 图 输 入 点 击 左 侧 “模块导航栏”-- “绘 图 输 入 ”， 进入 “绘 图 输 入 ”界面 3.1 “绘 图 输 入 ”—“界面介绍” 3.2 “绘图输入”—“CAD 草图”--“导入 CAD 图” （电子图纸的格式为“*.dwg”，直接打开电子文件是打不开的，需 要 在 软 件 中 打 开 ， 通 过 点 击 “导入 CAD 图”实现在 软 件 中 的打 开 ） 3.2.1 点 击 “导入 CAD 图”—从文件 路径选择要 计算的工程文件 —“打 开 ”即可。 3.2.2 调整原图比例， 默认为 1：1 在 计算时一定要 调整绘图比例为 1：1， 以保证计算结果的准确性。可以通 过 “工具”—“查看线性图元长度”或者“测量两点间 距 离 ”查 看 ， 按 照 测 量 出 的 值 （ 实 际 长 度 ） 比 所 标 注 的 轴 距 （ 标注 尺 寸 ） 所 得 的 比 ， 确 定 是 否 重 新 导 入 CAD 图 。若 比 值 =1： 1，则 无 需 重 新 导 入 ； 若 比 值 ≠1： 1， 则 需 要 按 照 比 值 重 新 导 入 。 测 量 结 果 如 图 所 示 ： 计 算 得 出 实 际 尺 寸 和 标 注 尺 寸 的 比 为 7500： 7500=1： 1， 则 无需 调 整 比 例 ， 直 接 进 入 相 ...
