手把手教你笔记本屏改液晶显示器、液晶电视

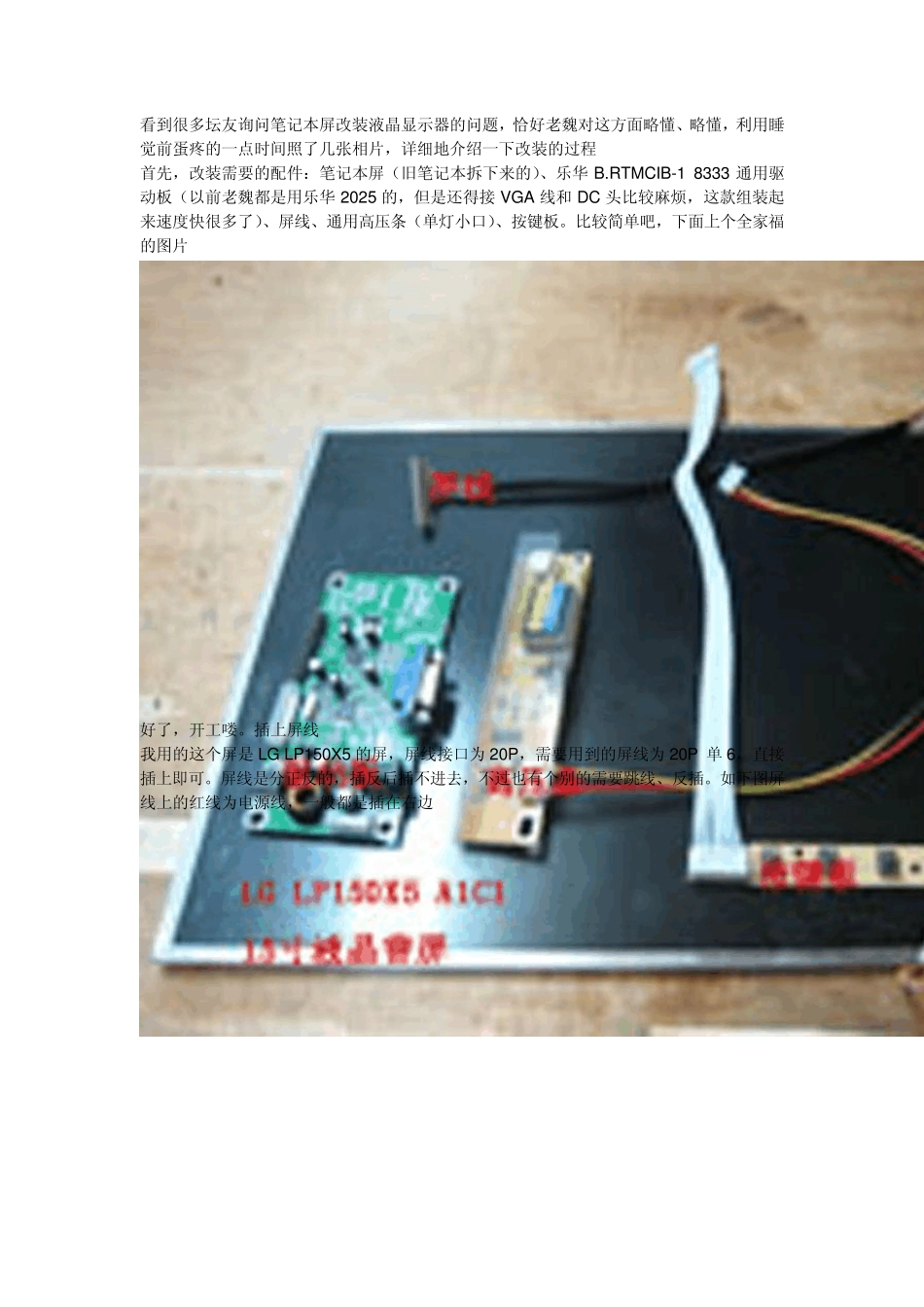

手把手教你笔记本屏改液晶显示器、液晶电视_第1页
1/8

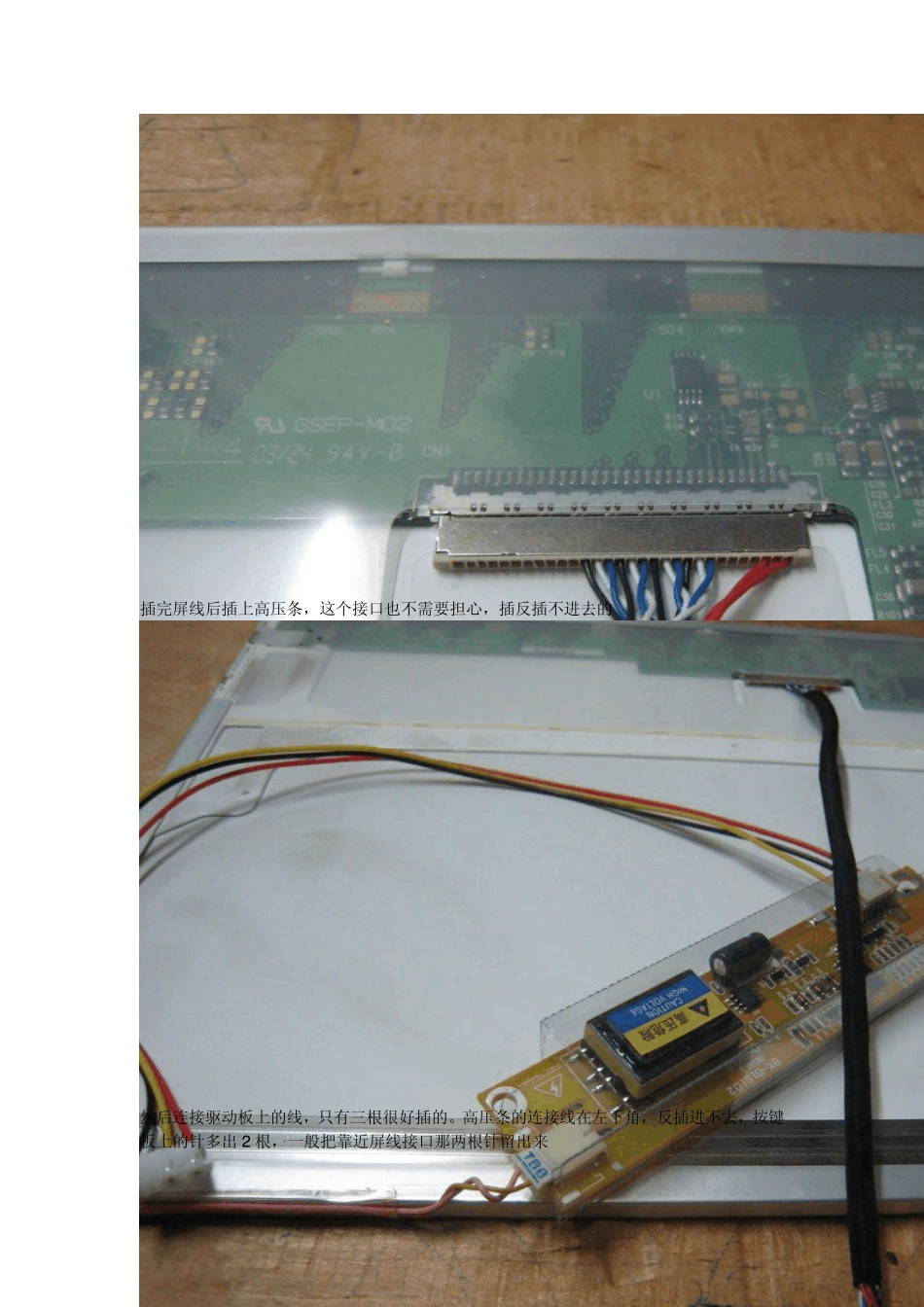

手把手教你笔记本屏改液晶显示器、液晶电视_第2页
2/8

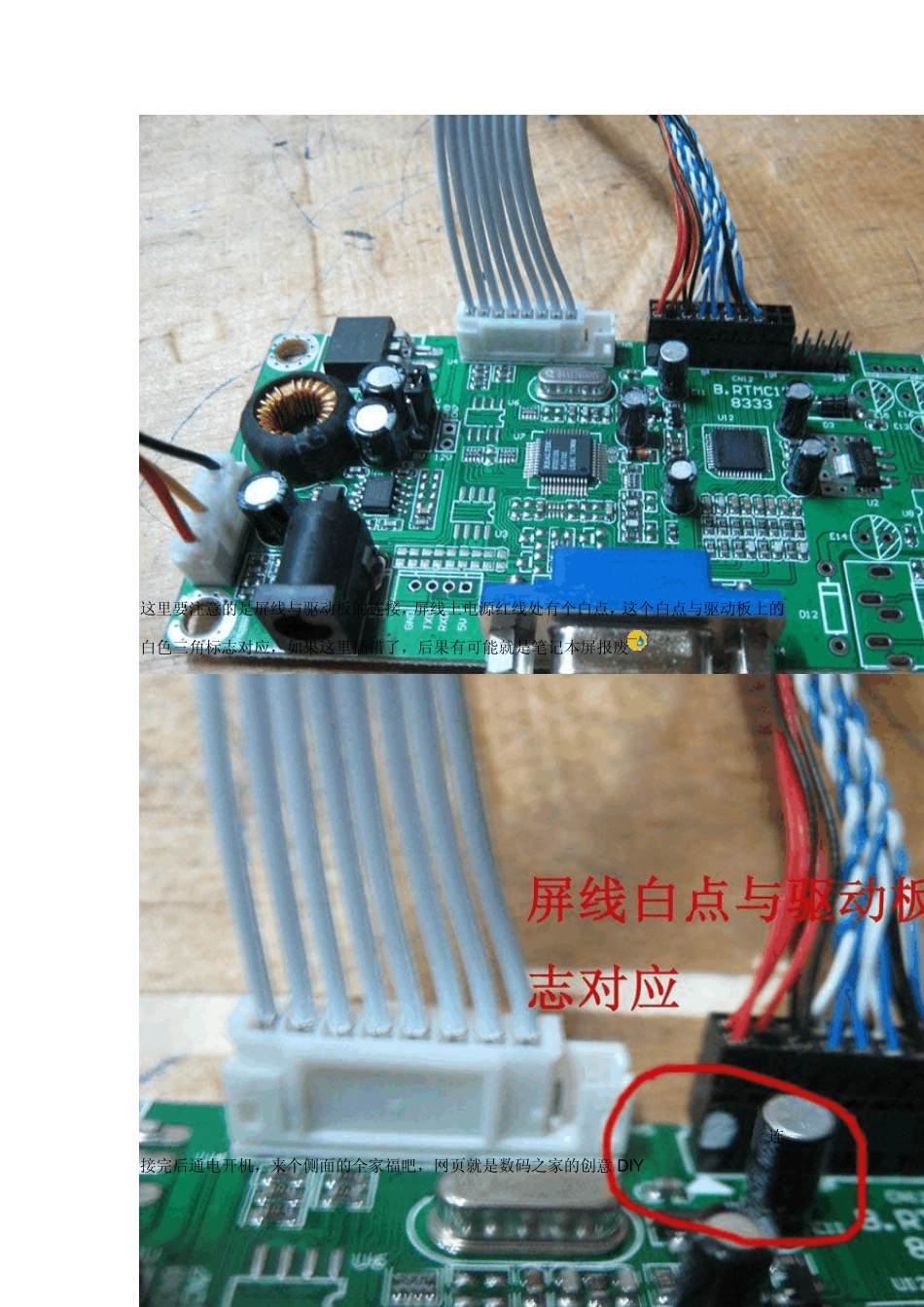

手把手教你笔记本屏改液晶显示器、液晶电视_第3页
3/8
看到很多坛友询问笔记本屏改装液晶显示器的问题,恰好老魏对这方面略懂、略懂,利用睡觉前蛋疼的一点时间照了几张相片,详细地介绍一下改装的过程 首先,改装需要的配件:笔记本屏(旧笔记本拆下来的)、乐华 B.RTMCIB-1 8333 通用驱动板(以前老魏都是用乐华 2025 的,但是还得接 VGA 线和 DC 头比较麻烦,这款组装起来速度快很多了)、屏线、通用高压条(单灯小口)、按键板。比较简单吧,下面上个全家福的图片 好了,开工喽。插上屏线 我用的这个屏是 LG LP150X5 的屏,屏线接口为 20P,需要用到的屏线为 20P 单 6,直接插上即可。屏线是分正反的,插反后插不进去,不过也有个别的需要跳线、反插。如下图屏线上的红线为电源线,一般都是插在右边 插完屏线后插上高压条,这个接口也不需要担心,插反插不进去的 然后连接驱动板上的线,只有三根很好插的。高压条的连接线在左下角,反插进不去,按键板上的针多出 2 根,一般把靠近屏线接口那两根针留出来 这里要注意的是屏线与驱动板的连接,屏线上电源红线处有个白点,这个白点与驱动板上的白色三角标志对应,如果这里插错了,后果有可能就是笔记本屏报废 连接完后通电开机,来个侧面的全家福吧,网页就是数码之家的创意DIY 当然,大多数的驱动板上是没有程序的,刷程序必须要有相对应的编程器和软件,建议大家在买驱动板的时候让卖JS 给刷上程序,只要告诉JS 屏的型号即可。老魏这里没有介绍怎么刷程序,不是因为商业隐私,而是比较麻烦,老魏的电脑里光程序就有几百个,大小有几个 G,刷程序的软件也有5 种,这些不是一两句话就能说明白的,所以老魏在这里省略 N个字 改液晶电视基本和改液晶显示器大同小异,唯一不一样的地方就是板子不一样了 下图是我用的板子,乐华 B.PT361G 9042 驱动板,PC/TV/AV/S 端子四合一 还有一个配件上面没用到,就是遥控接收的探头,最下面一张是探头的玉照 老魏把探头焊在了按键板上,延长线接到驱动板上。下图是介绍怎么接线,遥控探头的三根线接在板子最左边的三根针上,按键的8 根线接探头右边,最右边 3 根针留出来 板子刷好程序,下面上效果图 这是 AV 无信号的图片 这是 S 端子无信号的图片 这是PC 的图片,桌面上这个软件是刷程序的软件 这张是TV 的效果,最近热播的电视剧《雪豹》 这张是探头的玉照 老魏手头上暂时没有扬声器,所以这个配件没有介绍到,板子右下角还有个 4 根针的孔位,这是插喇叭的
