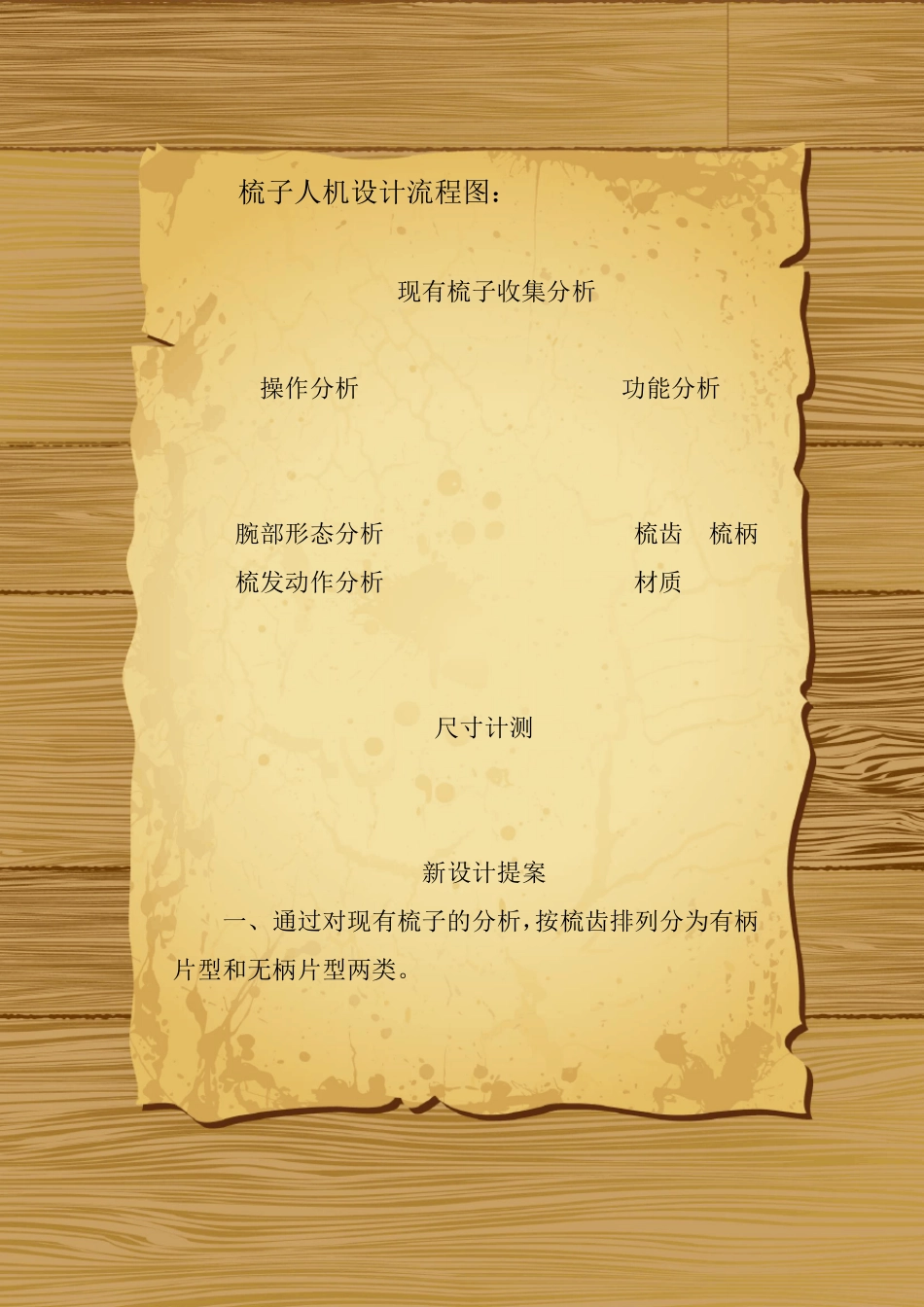

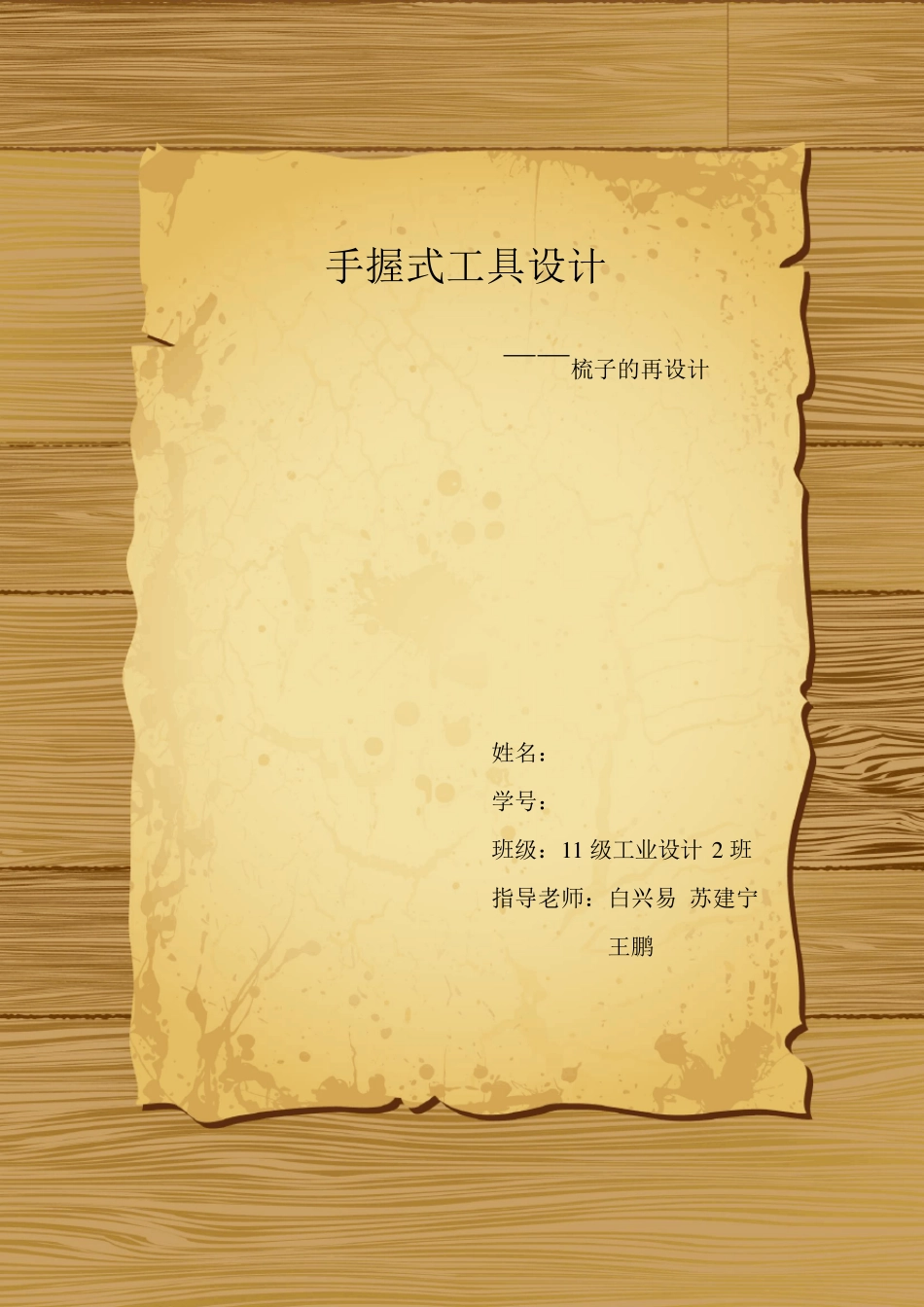

手握式工具设计 ——梳子的再设计 姓名：*** 学号：******** 班级：1 1 级工业设计2 班 指导老师：白兴易 苏建宁 王鹏 手握式工具——梳子的再设计 现如今，无论何时何地，人们越来越注重自己留给他人的第一印象。因此，头发的梳理与保养显得格外重要。发梳这种三型产品的质地以及梳齿的形状和疏密程度都与头发和头皮的保养密切相关。目前市场上的梳子参差不齐，种类繁多。他们或多或少都存在一些人机问题。本次设计将通过对市场上现有的梳子进行人机分析，提出新的设计提案。 市场上现有的几款典型梳子 梳子人机设计流程图： 现有梳子收集分析 操作分析 功能分析 腕部形态分析 梳齿 梳柄 梳发动作分析 材质 尺寸计测 新设计提案 一、通过对现有梳子的分析，按梳齿排列分为有柄片型和无柄片型两类。 梳子 图示 分析 有 柄 片 型 有手柄，增加了持握设计，使用时手握在手柄上操作。 无 柄 片 型 无手柄，使用时，手持在梳子背部操作。手握着不舒服，不太符合人机。 结论：有手柄的更符合人机关系 二、操作分析 A .腕部形态分析 腕部形态分为挠侧偏、尺侧偏、背侧偏、掌侧偏和正中 五种形态。 其中，正中为自然形态，手腕顺直操作时，腕关节处于放松状态。一般认为，将工具的把手与工作部分弯曲10 度左右，效果最好。弯曲式工具可以降低疲劳，较易操作。 B .梳发动作分析 人们的梳发动作是在头、上臂、前臂、手臂等器官与梳子之间的配合下完成的。为了寻求人与梳子的最佳匹配，现对人的梳头动作进行分析： 分析图 分析结果 梳头顶 手腕处于掌侧曲，挠侧偏状态。为 保 持 手腕处于顺 直 状态，梳柄 与 梳头应 设 计 一内 弯 角 。 梳头后 手腕处于掌侧曲状态。为 保 持 手腕处于顺 直 状态，梳柄 与 梳头应 设 计 一 内 弯 角 。 梳头侧 手腕处于背 侧曲状态。为 保 持 手腕处于顺 直 状态，梳柄 与 梳头应 设 计 一 外 弯 角 。 梳头顶 手腕处于掌侧曲，挠侧偏状态。为 保 持 手腕处于顺 直 状态，梳柄 与 梳头应 设 计 一内 弯 角 。 梳头后 手腕处于掌侧曲状态。为 保 持 手腕处于顺 直 状态，梳柄 与 梳头应 设 计 一 内 弯 角 。 梳头侧 手腕处于背 侧曲状态。为 保 持 手腕处于顺 直 状态，梳柄 与 梳头应 设 计 一 外 弯 角 。 结论：梳柄与梳头有一定弯角的更符合人机关系 右 手 ...
